前言

又有二十多天没写推送了，还是在忙着找工作的事。另外疫情原因感觉学校又肯定要提前放假了，实验还没做，课题也还没有啥头序，有点慌。工作定了后得抓紧学习了。

今天这篇推送主要是前段时间项目开发中总结出来的部分经验，个人感觉还好，就花了一下午写了写来记录一下。

内容主要是用Qt开发桌面应用程序的UI代码框架。

模块化

项目中的模块

就以我的这个项目为例来说吧。

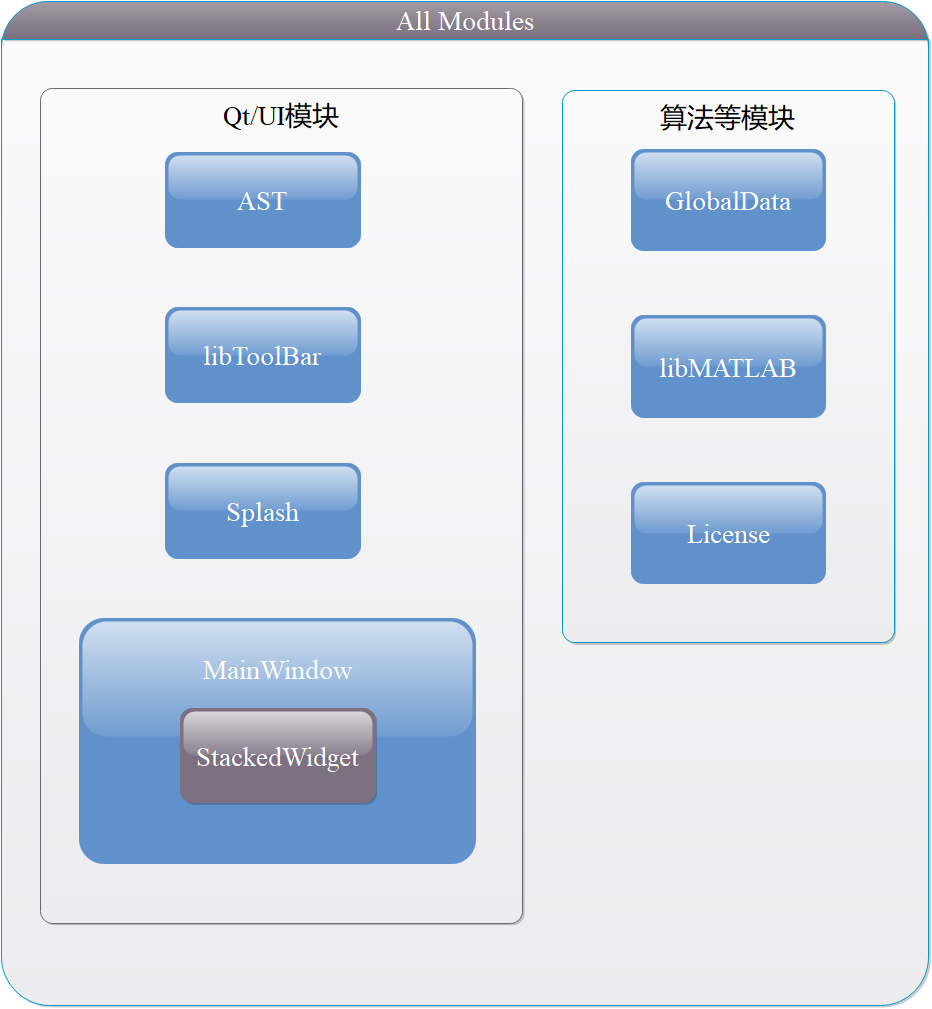

下图是我这个项目的所有模块，我只说说UI模块。

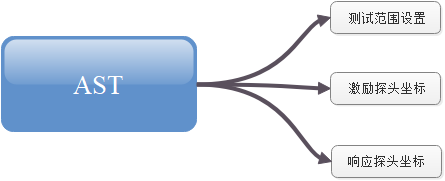

• 其中AST模块是一个单独的选项卡的窗口，用来设置一些东西：

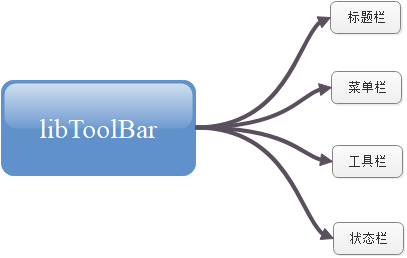

• libToolBar模块放的是构成整个界面程序的：标题栏、菜单栏、工具栏、状态栏：

• Splash 模块，是一个启动界面，主要是用于完成软件的初始化操作：

• MainWindow 模块，就是我们的主界面，所有的UI部分都在这个模块中拼接起来，构成用户界面。在我的项目中，这个模块下面还包含了一个子模块（StackedWidget）它是用作UI界面的中央窗口。

各个模块之间的依赖关系

各个模块之间是有依赖的，你必须要把他们链接起来，CMake可以很容易地解决这个问题，直接用下面这个命令就能解决

target_link_libraries(tgt PUBLIC library1 library2 ...)

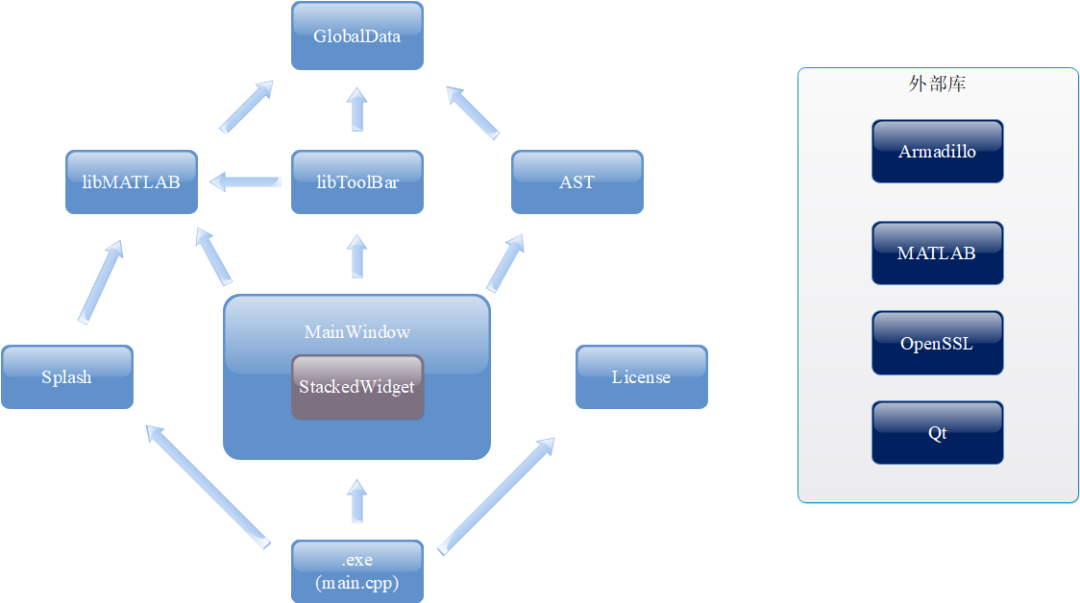

下图是我这个项目中的各个模块之间的依赖关系：

后面我会新做一个模块化的小项目，然后大家再看看我之前写的那个CMake的文章应该可以实现模块化了：CMake总结----（1）

总结

上述的AST、libToolBar模块都仅仅用于完成信号的转发的操作，不要在这些模块中实现 触发该信号时要执行的功能，仅仅只是把这个信号转发出去而已。

所有的功能都在主界面模块中完成，或者你单独整一个模块也行。我这项目中就是把所有的功能放在主界面模块中的一个allSlots.cpp文件中实现的。或者在主界面模块中，你把每个UI模块对应的功能单独放到一个cpp文件中实现也可以。

这样做的好处就是后期维护起来非常方便。比如你想给菜单栏中新添加一个菜单按钮，你就可以直接进入菜单栏模块，然后在代码里new一个menu，然后在这个模块中创建一个信号，当触发该menu时转发该信号就行。然后在主界面模块中连接转发过来的信号和相应的槽函数。

过程十分清爽，如果你想修改功能的话，也只需要进入主界面模块找到相应的槽函数。而不用管这个信号从哪发过来的，直接改槽函数就行。

这样说用文字说可能不太好理解，下面我自己写一个简单的例子演示一下，简单起见就不做用户界面了。

实战

模块依赖链

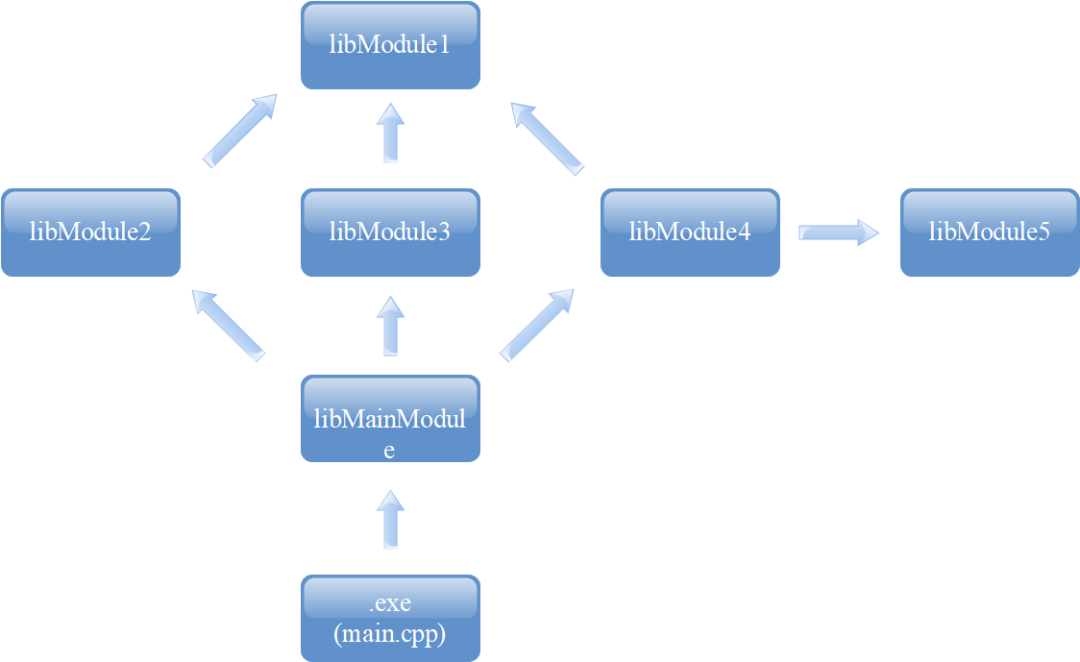

下面是我写的一个模块化的例子，它有6个模块，每个模块之间的依赖关系如下图所示

这个图可以看出：

• libModule2 依赖 libModule1

• libModule3 依赖 libModule1

• libModule4 依赖 libModule1 和 libModule5

• libMainModule 依赖 libModule2 和 libModule3 和 libModule4

• 最后生成的可执行程序依赖 libMainModule

由于是写例子，所以每个模块我并没有设计实际的功能，仅仅是打印一下调用信息。

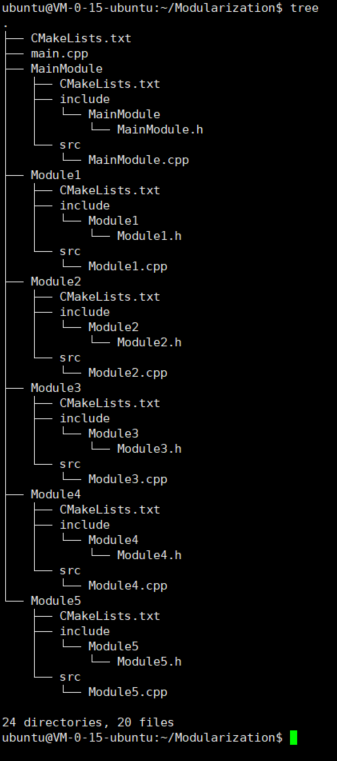

项目树

【Linux的tree命令真好用】

项目代码

项目代码不放在这了，我传到我的码云上去，有兴趣的可以去clone一下。

https://gitee.com/mitchhong/modularization.git

这里放一下我的 主CMakeList.txt

cmake_minimum_required(VERSION 3.15)
project(Modularization)

set(CMAKE_CXX_STANDARD 11)
set(CMAKE_INCLUDE_CURRENT_DIR ON)
set(CMAKE_RUNTIME_OUTPUT_DIRECTORY ${CMAKE_CURRENT_SOURCE_DIR}/bin)
set(LIBRARY_OUTPUT_PATH ${CMAKE_CURRENT_SOURCE_DIR}/lib)


add_subdirectory(MainModule)   ## 主模块
add_subdirectory(Module1)  ## 模块1
add_subdirectory(Module2)  ## 模块2
add_subdirectory(Module3)  ## 模块3
add_subdirectory(Module4)  ## 模块4
add_subdirectory(Module5)  ## 模块5

################ 处理各个模块之间的依赖 ################
##  模块2 依赖 模块1；设置为私有，依赖链下游不可访问
target_link_libraries(
        libModule2
        PRIVATE
        libModule1
)

##  模块3 依赖 模块1；设置为私有，依赖链下游不可访问
target_link_libraries(
        libModule3
        PRIVATE
        libModule1
)

##  模块4 依赖 模块1；设置为私有，依赖链下游不可访问
target_link_libraries(
        libModule3
        PRIVATE
        libModule1
)

##  模块4 依赖 模块1和模块5；设置为私有，依赖链下游不可访问
target_link_libraries(
        libModule4
        PRIVATE
        libModule1
        libModule5
)

##  主模块 依赖 模块2、模块3、模块4；设置为私有，依赖链下游不可访问
target_link_libraries(
        libMainModule
        PRIVATE
        libModule2
        libModule3
        libModule4
)

################ 生成主程序 ################
add_executable(Modularization main.cpp)

##  主程序依赖 主模块
target_link_libraries(
        Modularization
        PUBLIC
        libMainModule
)

照着这个套一下就能实现模块化。如果你要引入外部库，无非就是像下面这样差不多：

###################################### Qt 相关 ######################################
set(Qt5_DIR "C:\\Qt\\Qt5_12_MSVC\\lib\\cmake\\Qt5") # Windows中
find_package(Qt5 COMPONENTS Core Gui Widgets Charts Sql REQUIRED)
set(CMAKE_AUTOMOC ON)

###################################### OpenSSL 库 ######################################
# 把 OpenSSL 的头文件的目录包括进来（固定的）
include_directories("C:/OpenSSL/OpenSSL_prefix/include")

# 把 OpenSSL 目录路径 链接进来
link_directories("C:/OpenSSL/OpenSSL_prefix/lib")
# 链接 OpenSSL
link_libraries(
        "C:/OpenSSL/OpenSSL_prefix/lib/libcrypto.lib"
        "C:/OpenSSL/OpenSSL_prefix/lib/libssl.lib"
)

---
