这篇主要看下CQI的相关内容，CQI在spec上描述的内容比较少，主要和调制方式和码率相关，所以这篇的内容也比较简短。先看下CSI Report Quantity 上报测量量。

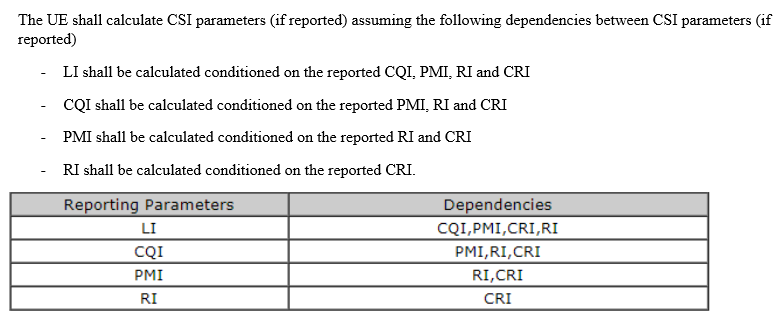

CSI各个参数之间的计算是有对应关系的，如上面的截图，它们的含义如下。

CRI ：UE指示最好CSI-RS 的资源索引，对应最好的波束。

RI :UE得到的下行transmission rank,也就是对应的传输层数（基于CRI）；单codeword时，RI个数1-4，双Codeword时，1-8。

PMI：根据RI，UE推荐的PMI预编码矩阵索引

CQI： 根据PMI，得到合适的编码和调制方式，其是针对每个codeword反馈。

LI ：为NR新引入概念，指示最强的层，根据PMI，最好CQI对应的codeword中，最佳的那一层。如果2个codeword的CQI一样，则选第一个codeword。因此，LI只需要2bits表示。由于NR 的频率相比LTE要大
