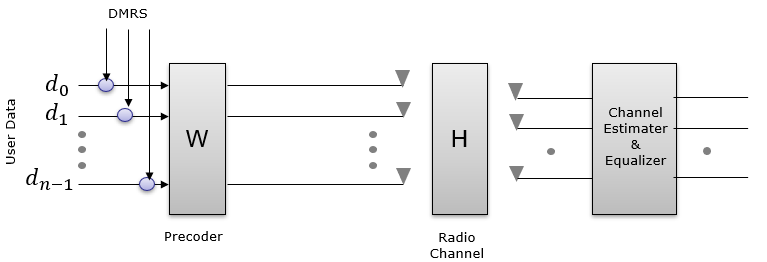

如38.214 5.1.1.1中所述，NR PDSCH 38214只有一种传输模式Transmission scheme 1，gNB将data(di)和DMRS一同预编码，之后通过无线信道，发送给UE,如下图。DMRS是用于信道估计，服务于UE信道解调的。gNB将DMRS穿插到各种信道的时频资源里面去，伴随着数据一起发送给UE；对UE来说，DMRS是一个确知信号，UE根据DMRS可以会得到表征信道特征的估计矩阵，然后根据信道特征矩阵，去对应的位置解析承载的内容。因此PDSCH预编码矩阵对终端来说是透明的。那为什么UE还要上报PMI？主要原因还是gNB在进行预编码时，还是要考虑UE端的实际情况，虽然有时候UE上报的CSI，gNB不一定采用，但是UE的反馈还是很重要的。




对于一个MIMO通信系统，如果UE对于参考信号的测量反馈，能够精确到对每个端口及每层上的复值信号都反馈相位，幅度等信息，则对信道的描述最为准确，最有利于基站的预编码;但是实际通信系统无法承受如此大的信道反馈开销。因而LTE和NR都引入了codeboook和预编码矩阵索引PMI的概念，用于信
