ESI文件详解：让EtherCAT网络配置更智能 !

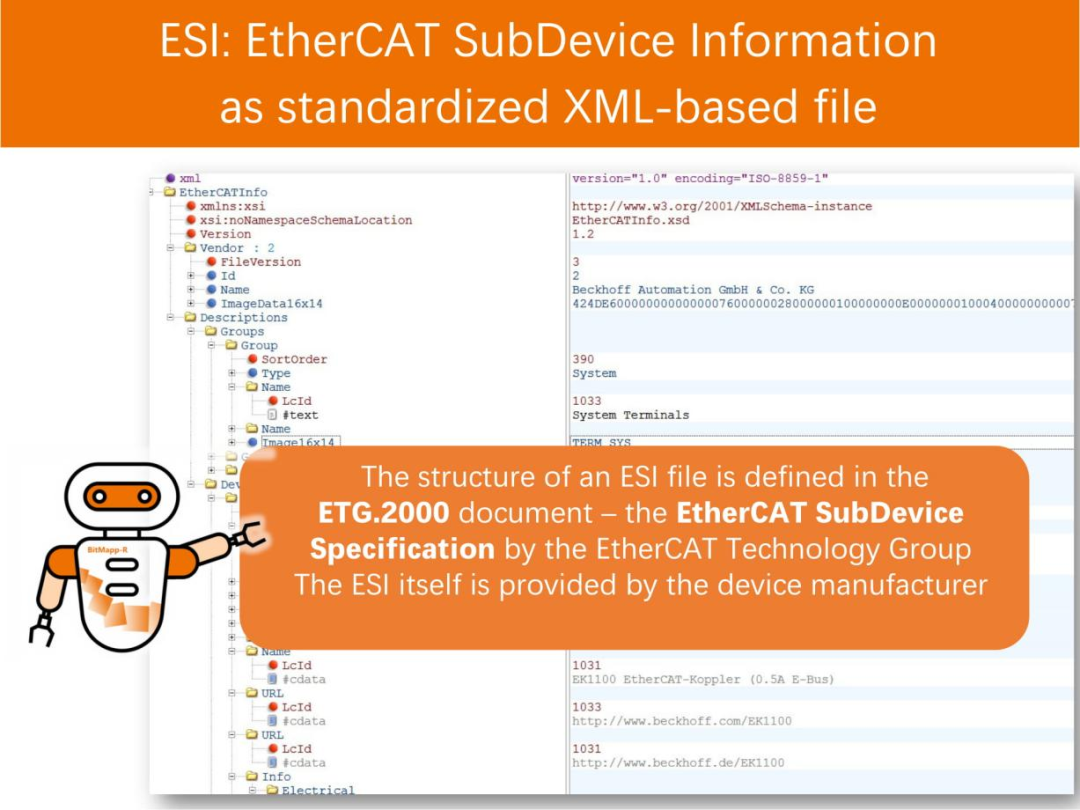

EtherCAT从站信息（ESI）文件是一种标准化的XML格式文档，专门用于描述EtherCAT从站的特性和配置。它提供了所有必要的详细信息，使EtherCAT主站能够正确识别、配置，并与特定的从站进行通信。

在EtherCAT网络中，工程师可以使用所有从站的ESI文件去高效地完成系统的配置。借助Acontis的EC-Engineer等工具，可以将设备及网络的配置信息整理并存储为ENI（EtherCAT网络信息）文件，确保整个网络运行稳定。

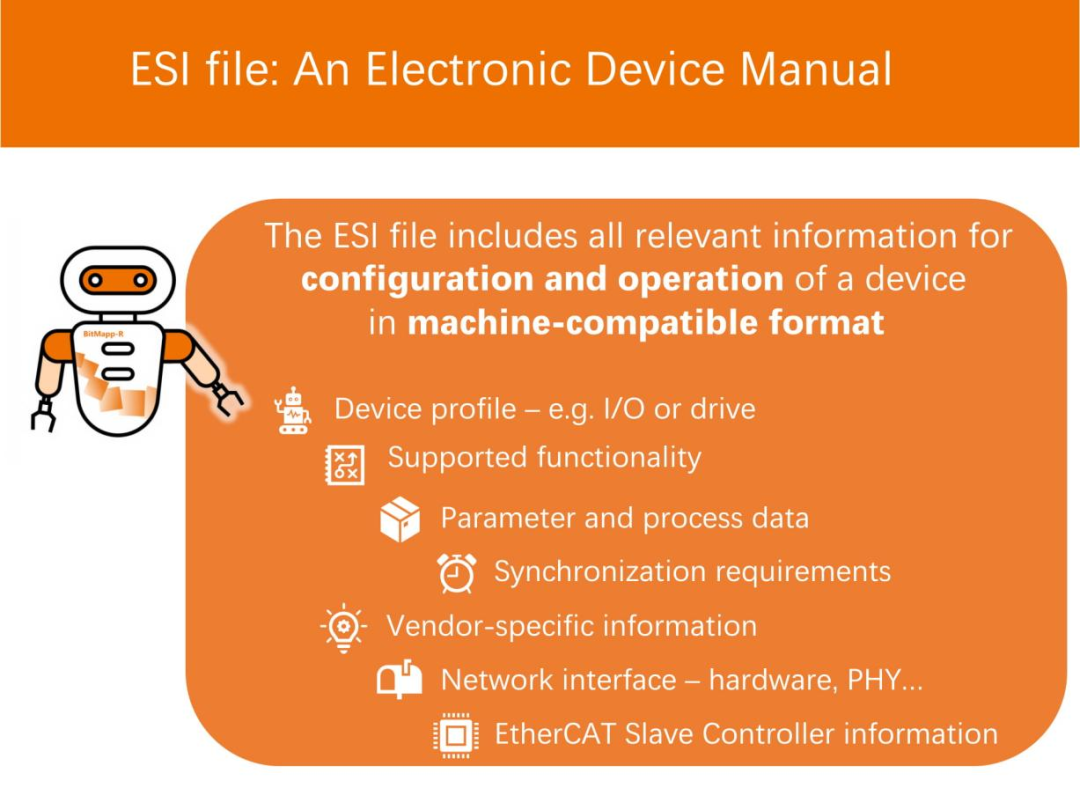

ESI文件包含的关键信息

ESI文件可描述一个或多个EtherCAT从站，并包含以下内容：

从站类型——定义设备类别，如I/O模块、伺服驱动器或其他EtherCAT设备。
EtherCAT接口细节——提供物理连接方式及通信参数信息。
支持的邮箱协议——指定支持的协议，例如CoE（CANopen over EtherCAT）。
同步设置——帮助设备在EtherCAT网络中进行时间同步行为。
过程数据映射——描述输入和输出数据结构，以确保设备与网络之间的数据交换正确无误。

ESI文件的使用方式

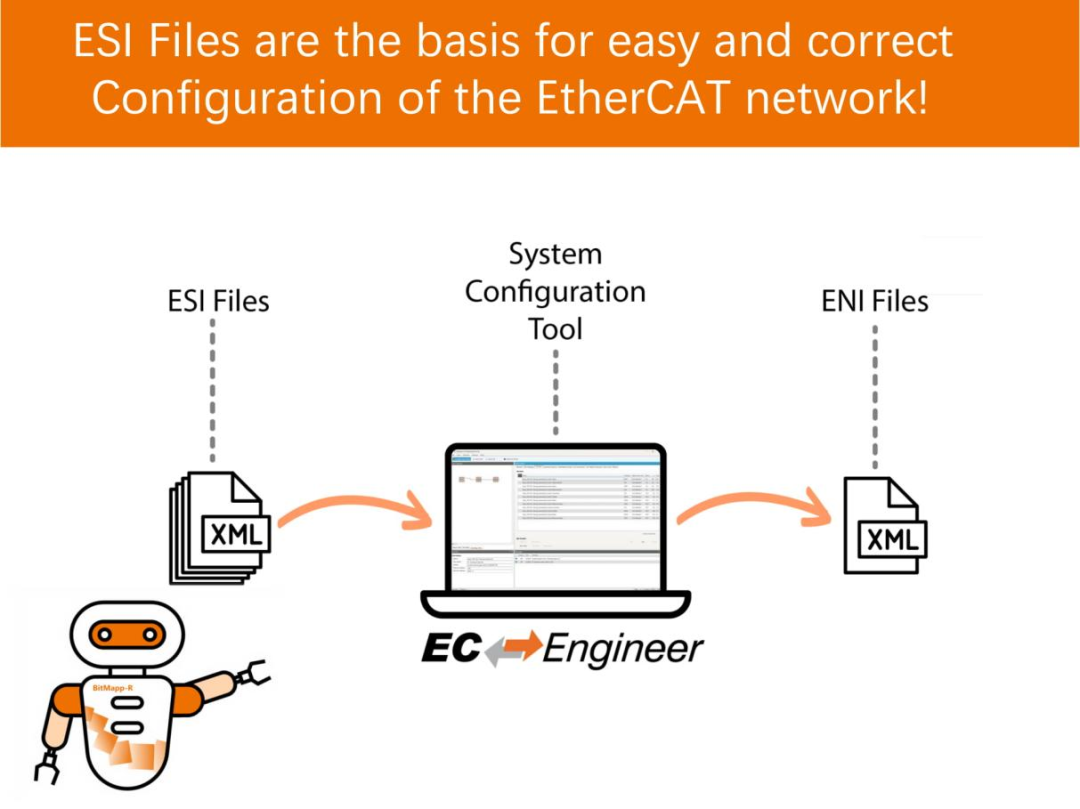

在设置EtherCAT网络时，每个从站的ESI文件都会被加载到EtherCAT配置工具（如EC-Engineer）中。该工具解析ESI文件，通过确定正确的设备配置，去设置EtherCAT数据帧，并与连接的从站建立通信，从而生成EtherCAT网络信息（ENI）文件，供主站（如EC-Master）使用。

ESI文件的使用流程（简要）

加载ESI文件：

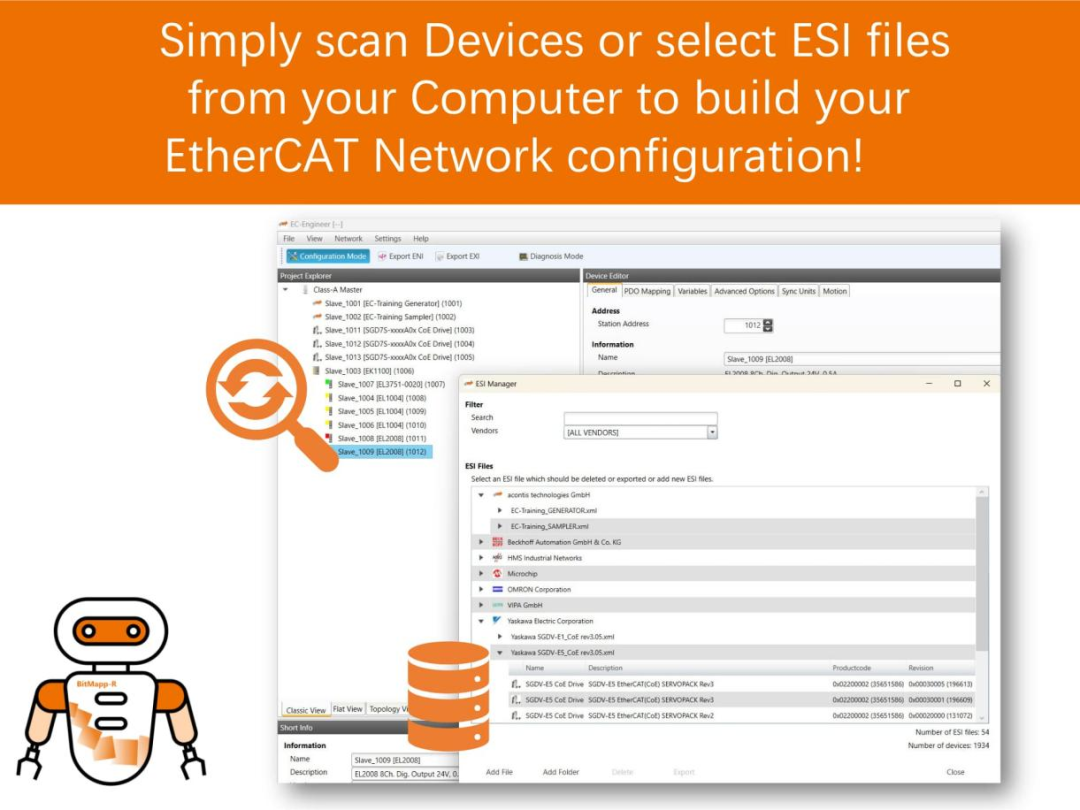

用户扫描网络，或手动将所有从站的ESI文件导入配置软件。
网络配置：
配置软件整合所有ESI文件，定义网络拓扑结构，并建立所有从站的过程数据结构。随后，配置软件生成ENI（EtherCAT网络信息）文件，使主站能够理解每个从站的功能、特性和具体配置。
初始化网络：
主站根据ESI和ENI文件的详细信息，完成网络的配置，设定通信参数，并初始化数据交换。
运行：
主站将网络切换至操作状态（Operational State），并与从站通信，进行数据交换和系统控制，所有交互均依照ESI文件中定义的参数进行。

ESI文件为何重要？

ESI文件在简化EtherCAT网络配置方面发挥着关键作用。通过定义每个从站在网络中的交互方式，它们能够实现：
自动化配置——通过提供所有必要的设备参数，确保顺畅的网络设置。
高效集成——让EtherCAT系统中的新设备添加更加简单，减少人工操作。
标准化通信——确保不同厂商和设备版本之间的兼容性。

ESI文件在哪里可以找到？

设备制造商通常会在其官方网站上提供ESI文件下载。在选择ESI文件时，务必注意：
选择正确的文件版本——设备的固件更新可能会影响ESI文件的内容。
验证兼容性——确保ESI文件适用于特定的产品型号和版本。

在某些情况下，用户可能需要修改或创建自己的ESI文件，尤其是在使用自定义从站或新功能时，了解ESI文件的XML结构就显得尤为重要。对于开发自定义从站的用户，建议联系EtherCAT技术协会（EtherCAT Technology Group），获取官方提供的免费资源，例如ESI规范以及相关的从站和ESI文件的开发工具。

总结

ESI文件是配置和管理EtherCAT网络的重要组成部分。它们能够简化设备集成过程，确保设备兼容性，并促进主站与从站之间的快速、准确的数据通信。理解ESI文件的工作原理，并确保每个从站使用正确的ESI文件，是构建高效且稳定的EtherCAT网络的关键。通过合理利用ESI文件，工程师可以快速部署和维护EtherCAT网络，并减少人为干预。
