题目分析
1、看题目要求,看原理图设计考点,封装设计考点,PCB设计考点,大概就是过一遍有一个总体的思路。
封装设计
做题步骤
1.新建封装
注意文件名命名正确。
2.绘制封装
(1)焊盘和间距尺寸要正确, 焊盘样式要正确,丝印如无明显要求大概正确即可。
(2)善于使用定位方法-智能尺寸、绝对偏移、调整坐标、调整栅格
(3)如果线不在格子上-调整坐标原点
3.和题目要求核对逐个检查,特别是尺寸。
4.导出提交的文件。
布局过程
1、先将丝印调整到中间,再将被挡住的丝印调整出来,再点过滤将元件属性过滤掉,以免影响后面布局。
2、将题目要求的元器件摆放好位置,并进行锁定。在飞线中将GND的飞线全部屏蔽掉
3、先摆放规定的元器件周围的模块
4、再对照着原理图对每个模块进行摆放处理
5、将MCU放置到中间 然后看哪个模块放哪,可以不停的拖拽,看看线在哪边
6、摆放要整齐,一定要有层次感!
布线步骤
需要考虑有无大功率电器输出,比如电机驱动输出,需要进行填充布线
1.先设计布线规则
2.先布电源模块的线,电源模块的线用填充方式进行走,VCC和GND都要用填充方式
3、再进行GND扇孔
4、如果有晶振就再布晶振的线
5、再布置每个模块之间的线,先进行包地,再设置禁止区域
6、布完每个模块之间的线,再布置每个模块之间的电源线
7、最后再进行GND的铺铜
8、检查电源线的时候,一定要注意先从电容走过去再送到芯片里面
9、线能走上面就不要走下面,特别是电源线,绕一下都没什么问题
顺序
1.先填充方式处理VCC。
2.GND扇孔。
3.短线——长线——修线。
丝印
1、先将丝印调整到上面位置
2、在调整丝印的时候,可以将其他的都过滤掉,然后在涂层调到丝印层进行调整,这样看的更加清晰,丝印摆放一定要整齐,可以多用底对齐顶对齐快捷键,同一模块的丝印可以左右对齐,稍微远点也无所谓。

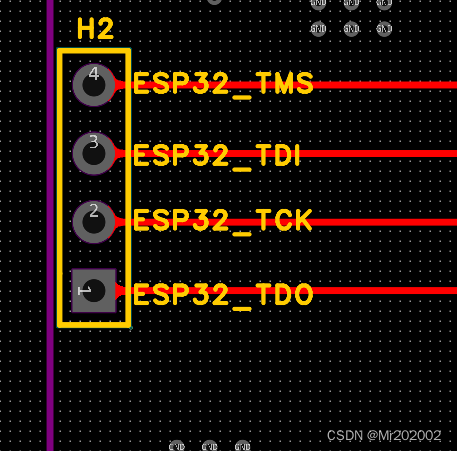

3、对于排针,信号端子的丝印一定最后记得要增加对应的描述
4、最后用2D模式检查一下丝印的疏密程度,看有无地方需要修改。
快捷键
Shift+B重建铜层
Shift+M隐藏铜层
T切换到顶层
B切换到底层
Shift+Ctrl+O 顶对齐
元器件的摆放
USB接口的放置
USB接口如何摆放
想这样进行防治,焊盘在内
布局常用功能

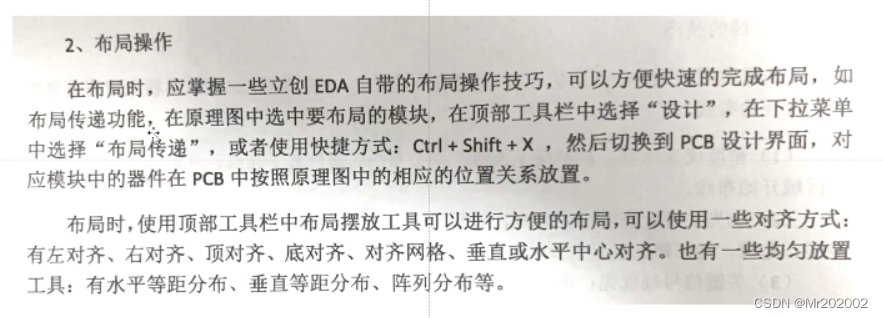

布局传递(Ctrl+Shift+X)

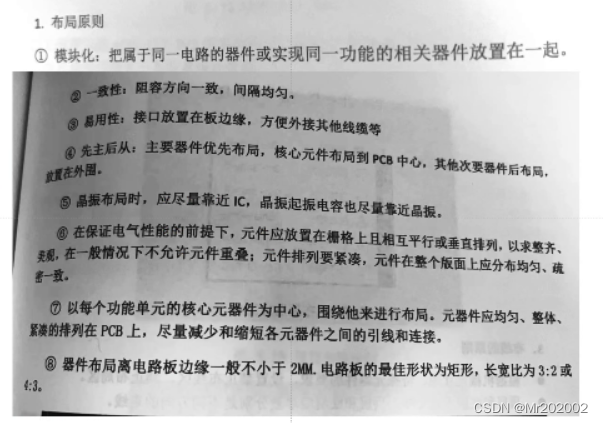

布局考点
如果飞线特别多怎么办
可以点击左边任务栏,点击网络,将GND隐藏即可
布线常用考点
禁止布线区(在填充区域中选择禁止布线区)
选择禁止铺铜

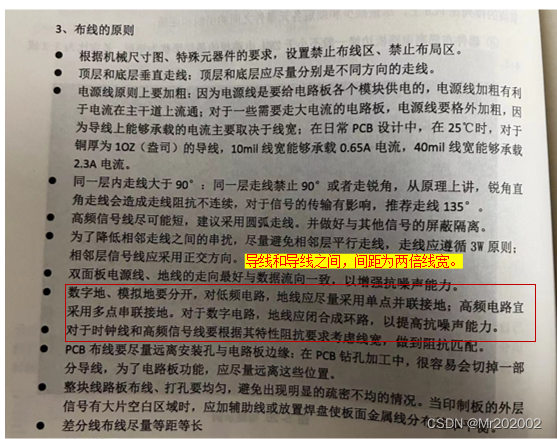

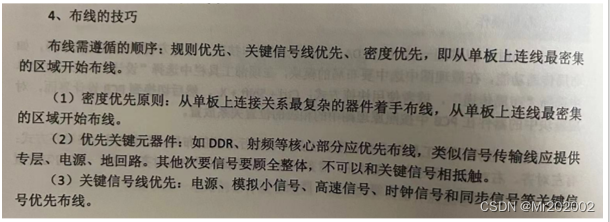

第六章 指导书提示的布线考点

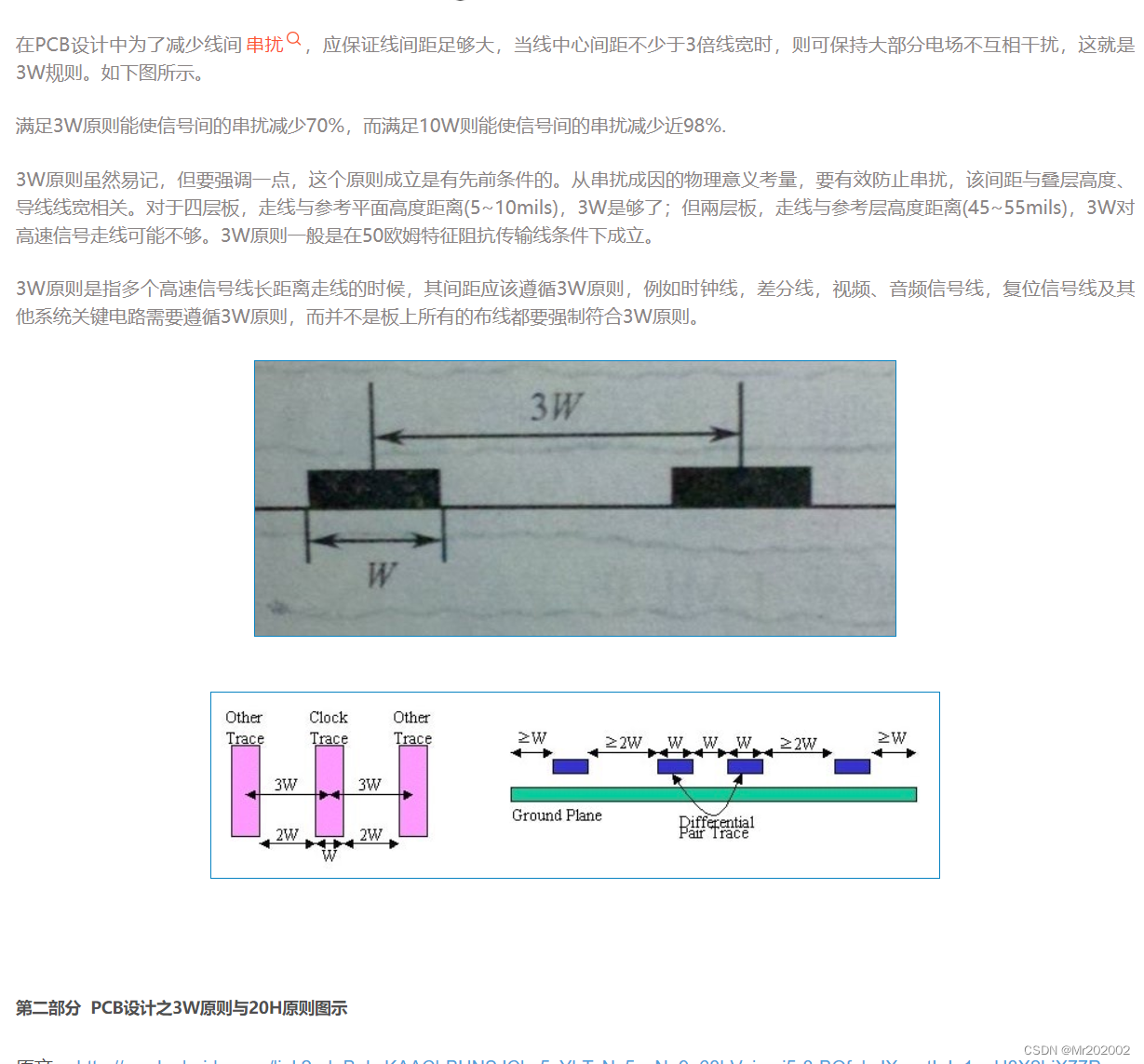

3W原则
晶振画法 包地处理的地线一般是两倍的线宽

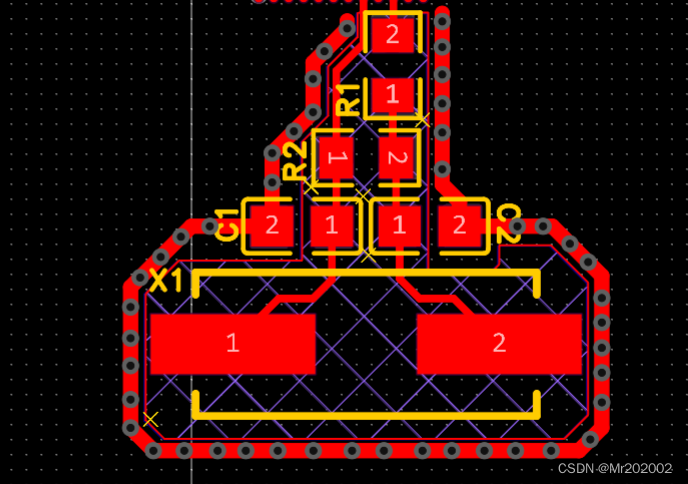

晶振PCB摆放步骤
1、先进行元器件摆放先经过电容再经过晶振
2、走线一定要短
3、画包地线的时候,一定要比信号线要粗,上面要记得进行打地孔
4、R1串联电阻的作用是预防晶振被过度驱动 R2的作用是产生负反馈,保证放大器工作在高增益线性区
5、画禁止区域的时候一定要小于包地线,顶层与底层都要进行包地处理
步骤1、先走线
2、再打地孔,进行包地处理

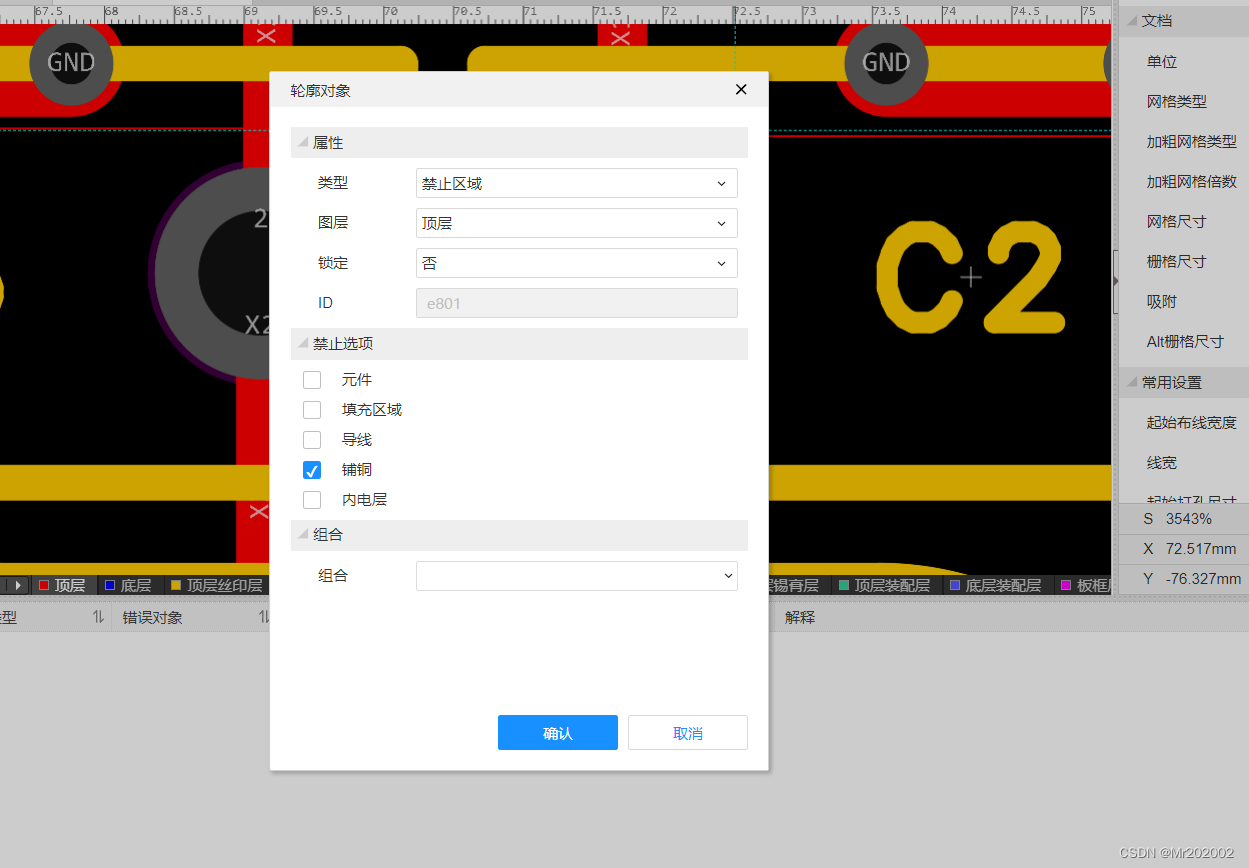

3、设置禁止区域,选择禁止铺铜,顶层和底层都要进行设计
为什么设置了电源线宽度的规则他不遵守

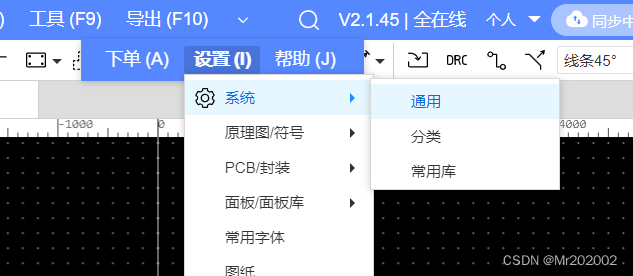

在设置-系统-通用中进行修改

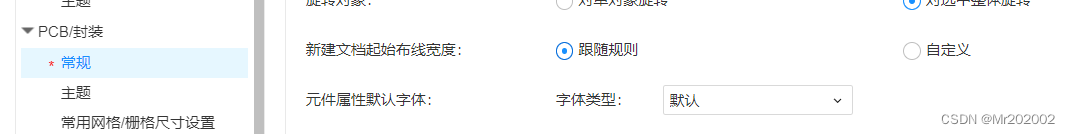

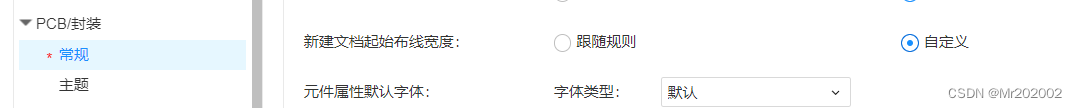

在PCB封装中常规中 修改新建起始布线密度中 将自定义改为跟随规则

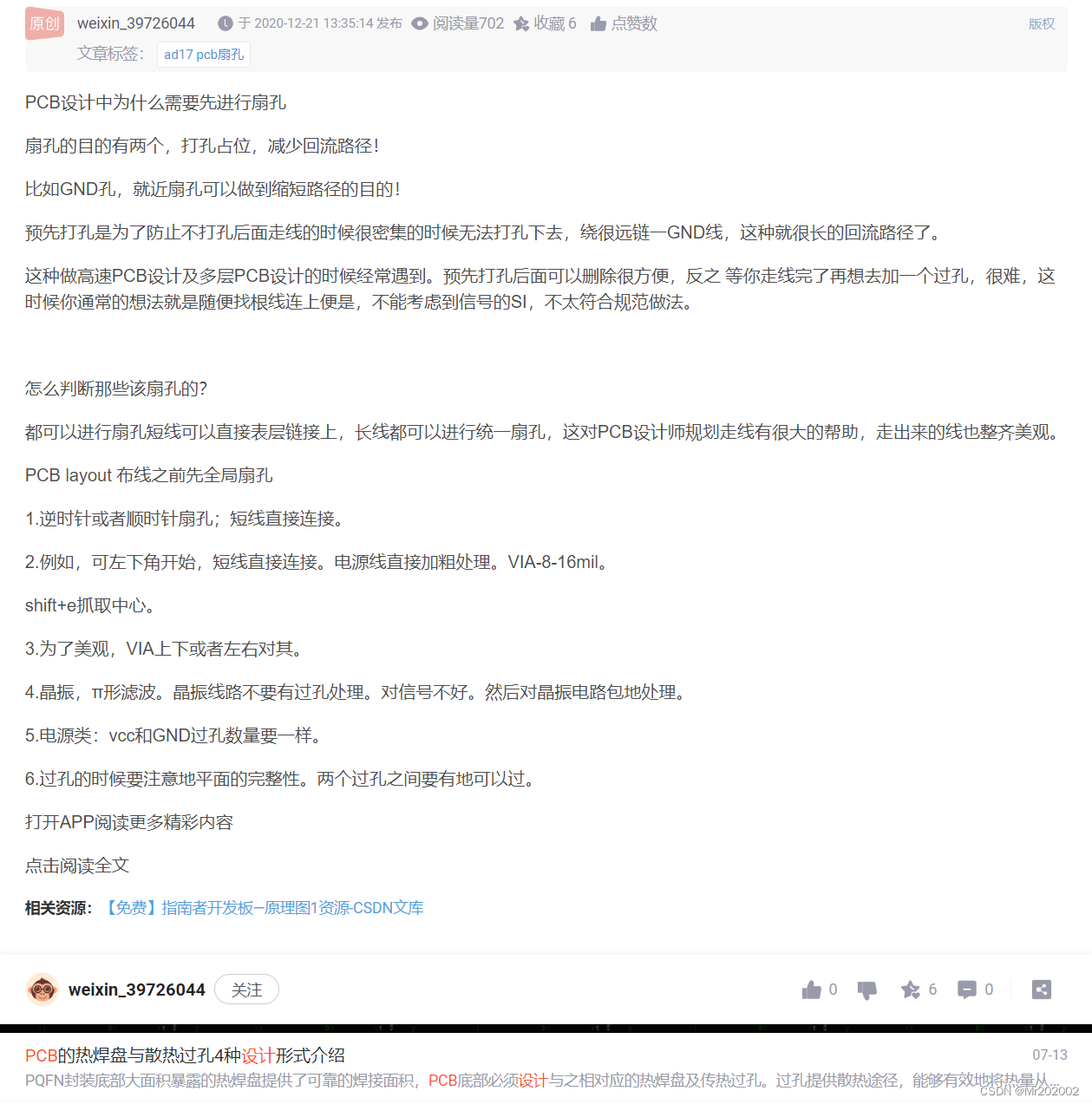

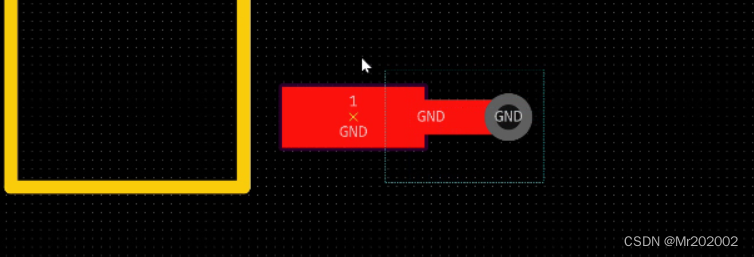

GND扇孔是什么
将导线拉出来,然后再直接进行打孔
好处:1、信号线不会进行干扰,会离元器件较远
2、是顶层的地好还是底层的地好,底层的地更好一些,所以打过孔就可以直接通到底层,因为顶层的走线一般比底层的走线更加复杂

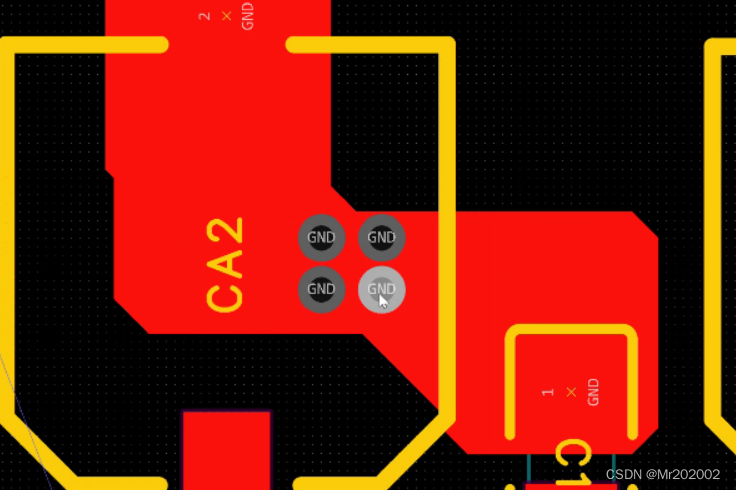

第二种方式:先用填充区域再进行打孔,让其快速回流到地上

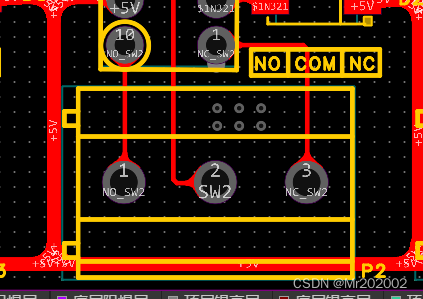

需要分叉的走线用圆弧进行走,类似与下方这样

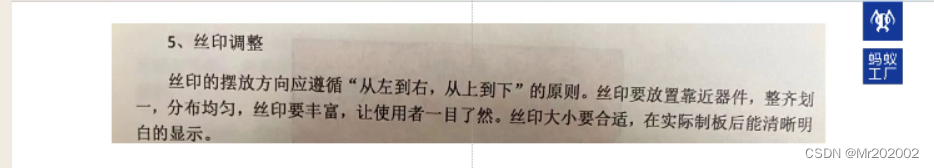

丝印的摆放

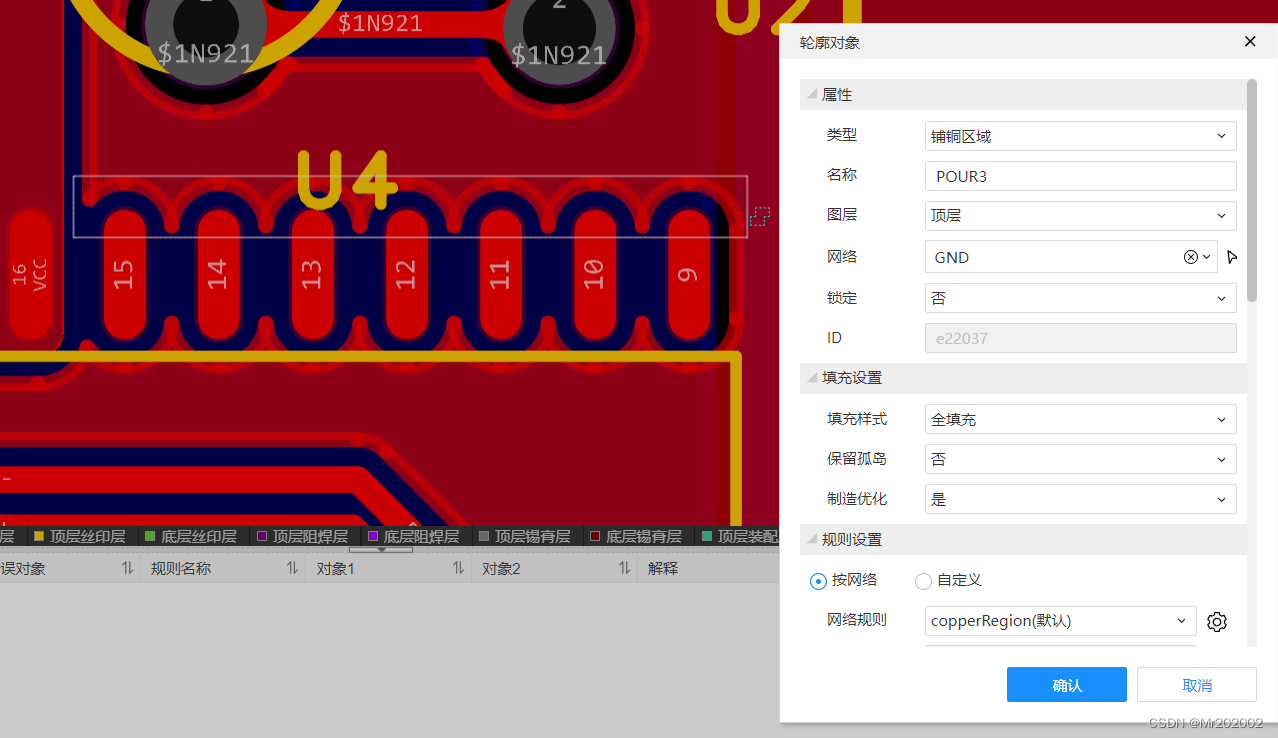

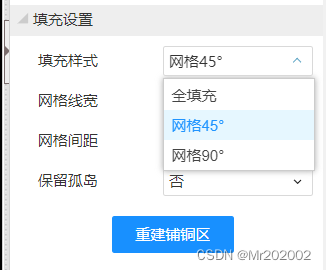

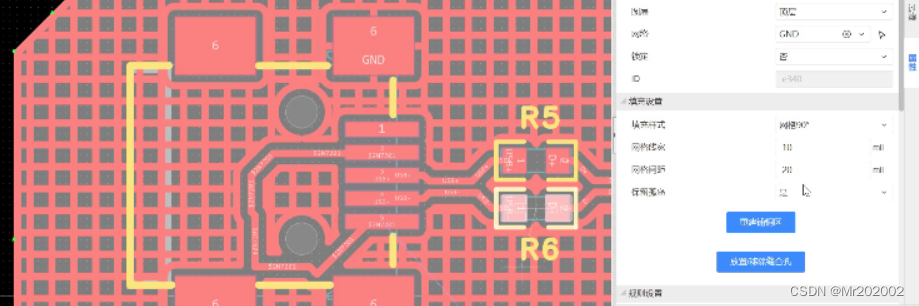

铺铜填充设置
保留孤岛是无论如何都连接不上去(中间存在一块死区,但是仍然进行铺铜操作)
不保留孤岛就是里面死区就不进行铺铜操作

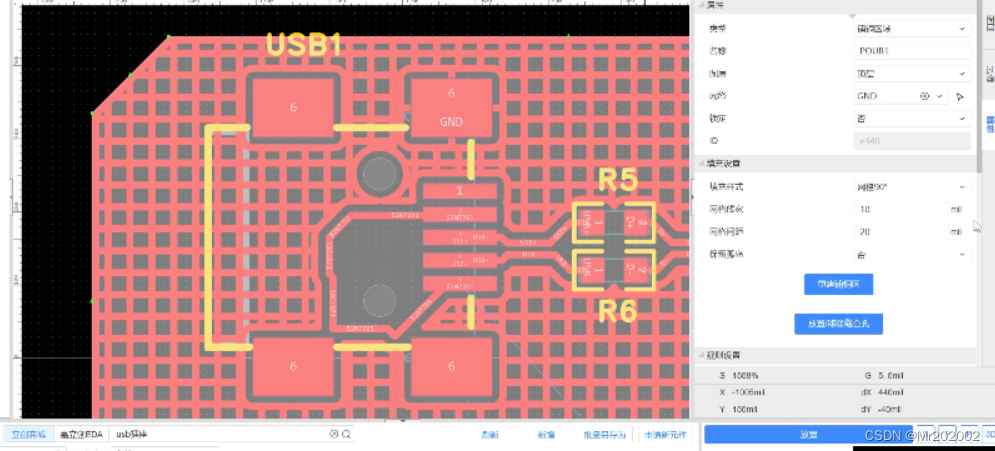

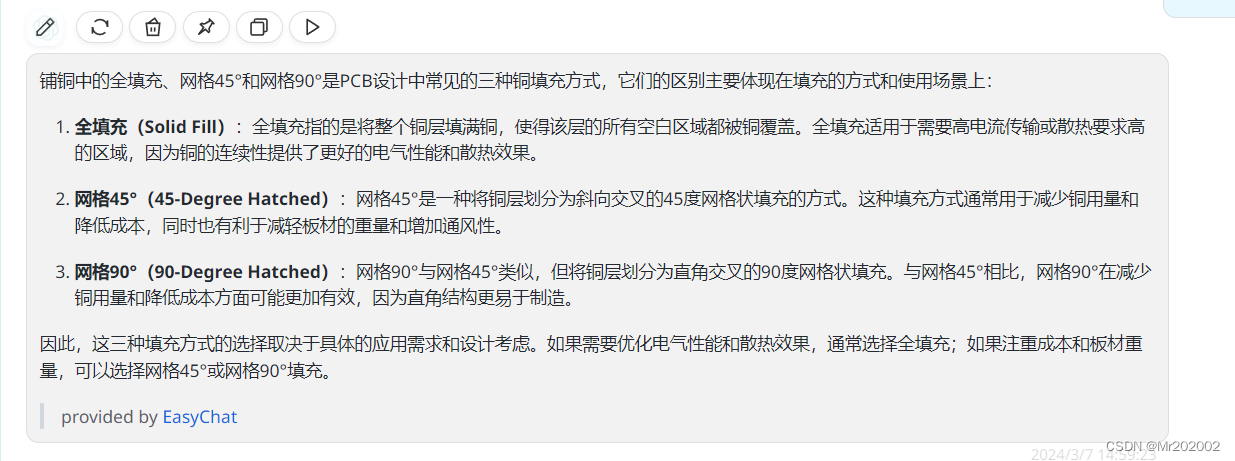

铺铜中全填充与网格45°与网格90°有什么区别
对于高频电路一般采用网格型
对于低频电路一般采用全填充
修铜操作
1、 主要是针对下面这种有小尖刺的类型
2、修铜是将这种区域设置成禁止铺铜的区域

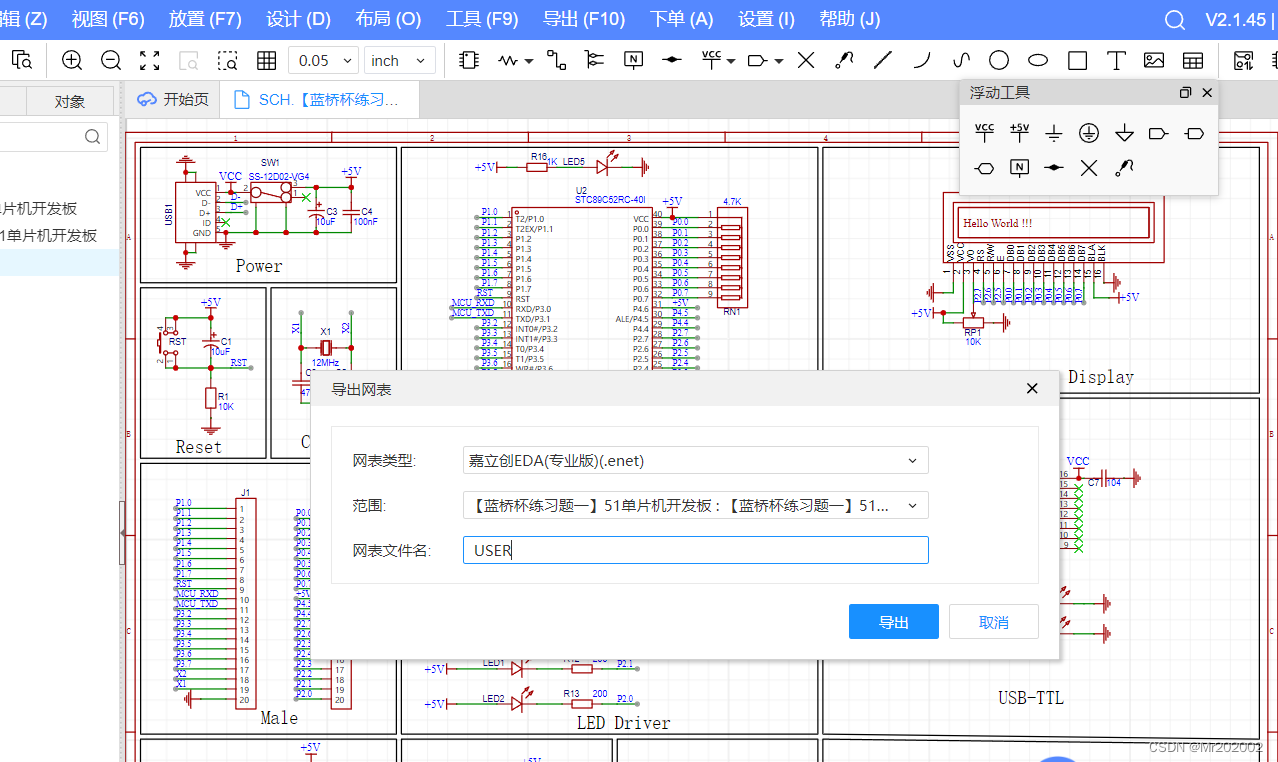

导出网表
在导出中,选择导出网表,类型是专业版
