蓝桥杯EDA组备赛

1、前言

     大家好，本人参加了去年（20224年）的蓝桥杯比赛（EDA组），今年的四月中旬左右应该是第十六届比赛。本人拿了国二，有一点比赛经验，现在分享给大家，但并不专业，仅供大家备赛参考，有疑问大家可以共同讨论。下面是本人获奖证书和国赛排名。

     图1-1   获奖证书                             图1-2 国赛排名

2、比赛介绍

1、比赛详情和学习方式

       蓝桥杯EDA比赛主要分选择题和设计题。按照15届的情况，省赛选择题10道，每题1.5分，均为不定项选择。设计题共85分。国赛选择题为15道，每题1分，不定项。关于比赛的基本流程与软件操作，这里不进行叙述，可以看B站视频（侵权请联系删除）：https://www.bilibili.com/video/BV1A84y1x7F2/?spm_id_from=333.337.search-card.all.click

        这是零基础视频，适合入门。

https://www.bilibili.com/video/BV1Du4y1T7ky/?spm_id_from=333.337.search-card.all.click&vd_source=57904f4e0c51e7c197ce830edf6f1c44

        这是他最新录制的视频。我备战比赛所有的技术都是和他学的，因此内容质量值得保证。问题是视频太多，要如何进行学习呢？

        我个人的理解是先要完整看一个系列，如图2-1所示，我将这7个视频看作9系列，先一口气将这9个视频看完，熟悉软件的操作，再自己做一下这个赛题，完整的做一遍，不要跳过一些步骤（比如，我觉得元器件设计太简单了，我不做，直接开始设计PCB。这样不好）

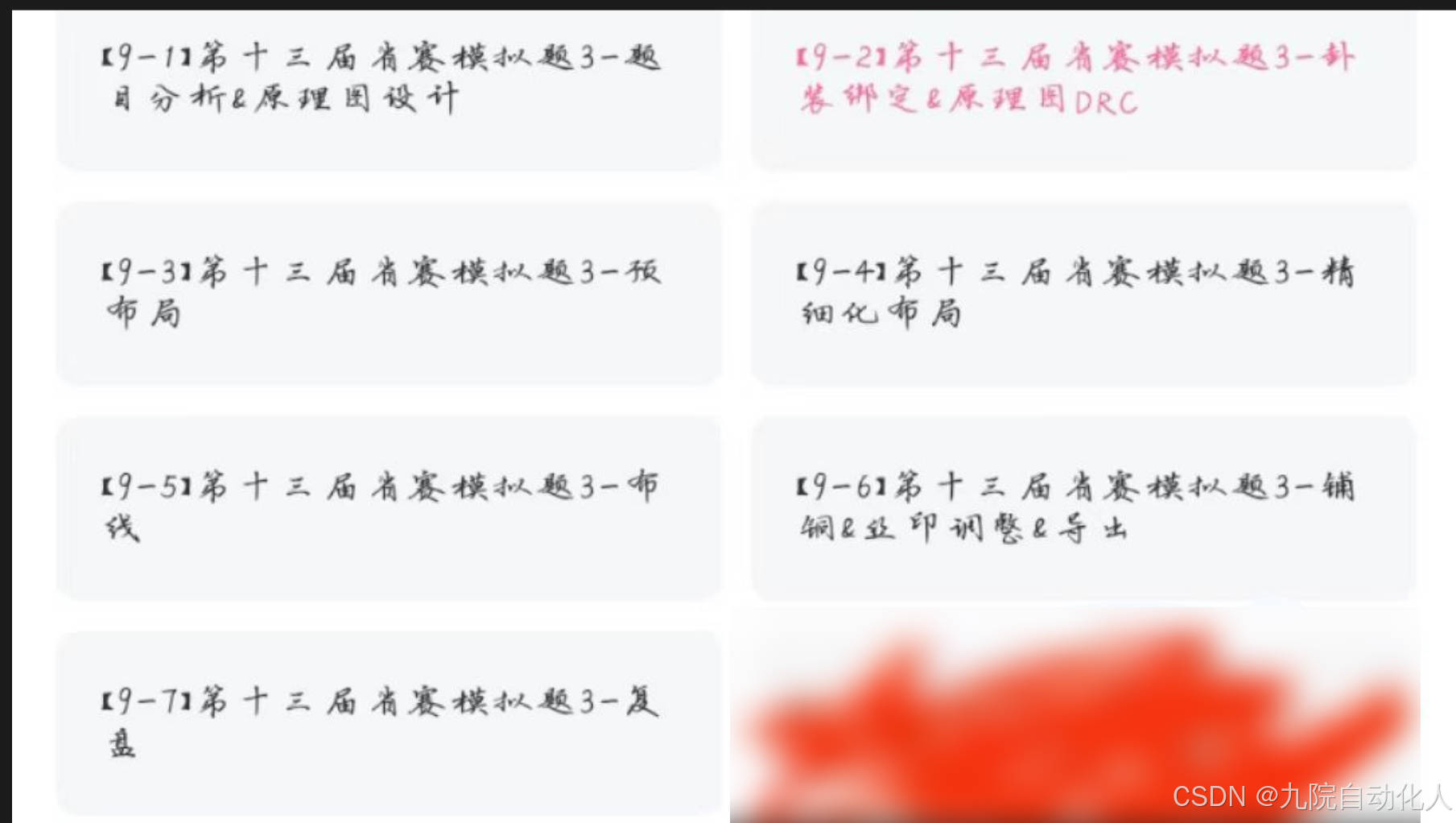

图2-1 9系列视频合集

        根据我备赛期间的观察，这个比赛有逐年变难得趋势，部分同学在省赛比赛的5个小时内无法完成设计。在我参加国赛时，同行的4个人有2个人无法完成设计，只能止步于国优秀奖。所以，光做4T官网上的题目是远远不够的，要做历年的真题。而历年真题里最难的莫过于第14届。

2、第十四届题目分析—设计题

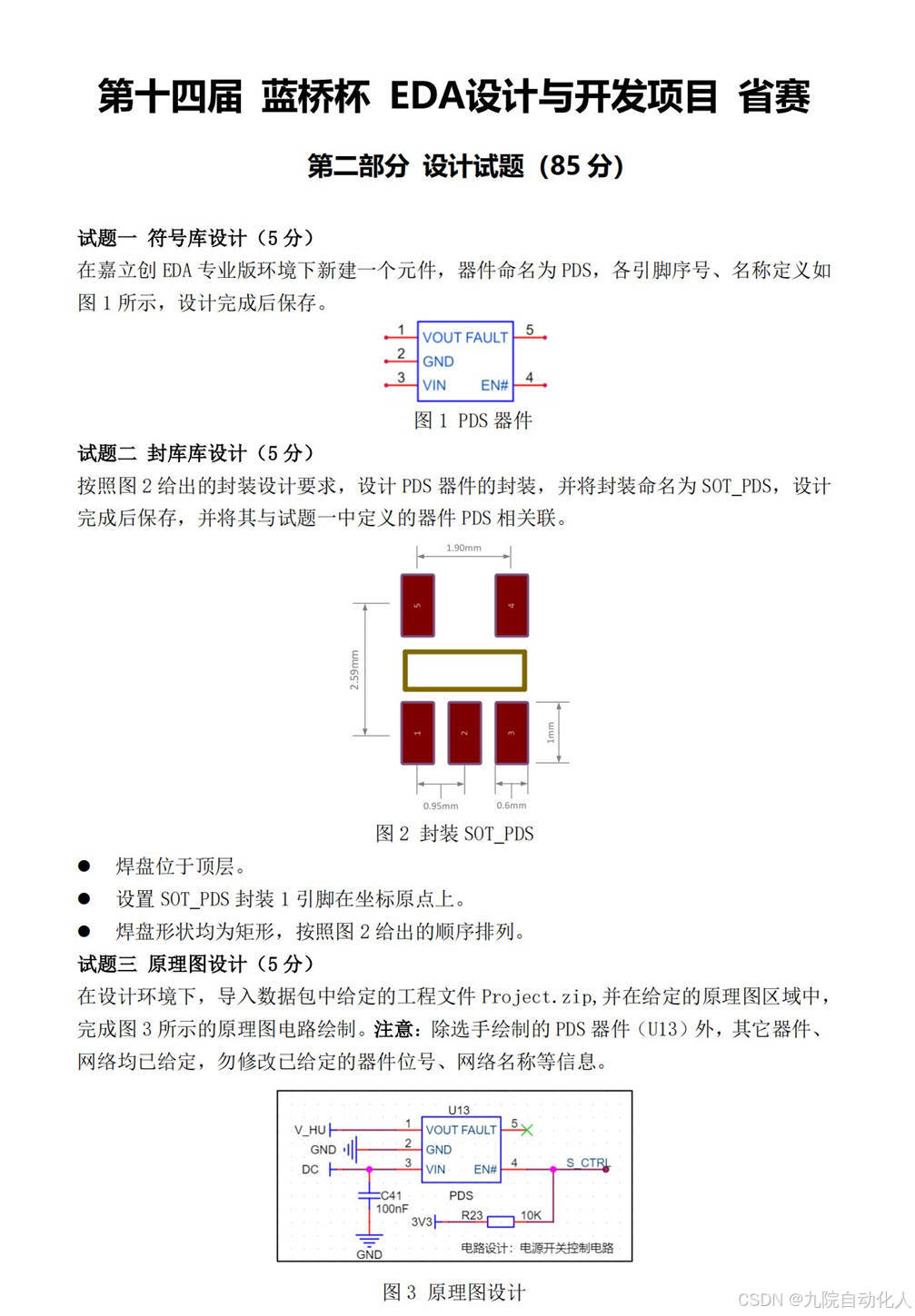

图2-2 基本设计

        可以看到，符号库设计、封装库设计都是很基础，原理图设计照着画就行。这些基础操作跟着B站视频学习即可。接下来根据我设计的作品，说明一下我的设计心得。

1、省赛

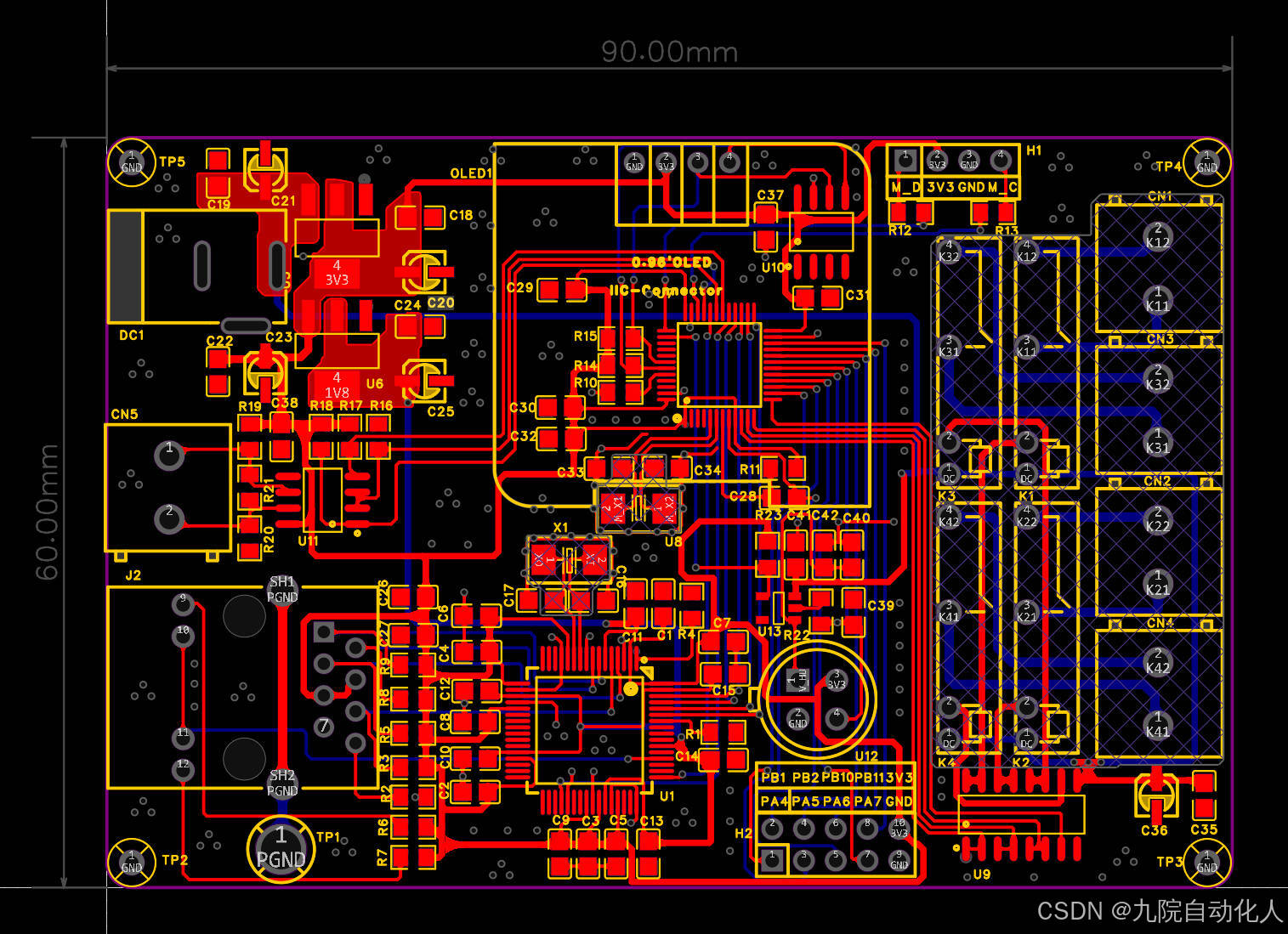

图2-3 省赛作品—顶层

        我个人总结出了布局布线的口诀如下：7分布局，3分布线，布局是为了更好的布线。布局原则：模块化布局，信号流向原则、疏密一致原则和实际应用原则。

        此赛题的难度在于板面较小（90x60mm），2个单片机和大型器件较多。拿到题目，我是如下的想法。

（1）做到这里，还剩4个小时，花2小时布局，两个小时布线，优化和提交作品。、

（2）根据模块化布局原则，先把供电插头这些模块放在板的边缘（图中左边），将大功率器件继电器和接线插头放在板的右侧。单片机模块（包括单片机、晶振电路和滤波电容）放在板子的中间部位。如图左下角，有多个电阻和电容，我就把它们左对齐，上下均匀分布。而继电器这些大功率器件，在板子上要禁止铺铜，防止温度过高会导热，烧坏板子，同时也可以防止干扰到其他器件（个人理解）

（3）由于赛题要求只能单面放置元器件，元器件只能横平竖直的放置，所以单片机方向的选择显得尤为重要，在周围模块已经处理好的情况下，适当选择旋转单片机以找到相对最好的朝向。不一定要使单片机一边的引脚离某个模块最近，因为这样会制约其他方向的布线。要有大局观念，适当的走底层线也是很好的思路。可以先大概引出线，看看怎么走合适，再统一走线。先构思好，不急的，后面走线会很顺畅。

（4）为了实际应用，可供调试的模块如拓展排针等，可以放在板的边缘，并加上丝印提示引脚（国赛加分项）。注意部分元器件有一定高度，可能不能放在OLED显示屏下。

（5）接下来是布线。根据原理图电流的流向来布线。注意导线粗细，越粗的导线能通过的电流最大。电源线和地线（最后统一铺铜，所以不用接地线）是最粗的，电源模块那里也可以直接铺铜，如图2-3左上角。

（6）布线的时候，同一类型的线可以一起走，尽量不要单独一根线走。

（7）不要直角、锐角走线。底层线和顶层线最好正交走线，不要平行走线（会引起串扰）

（8）部分信号线要走差分线，走线优先级最高，其他线给它让路

（9）最后可以适当打一下过孔，增强电气性能，防止形成孤岛

（10）DRC通过后，调整丝印就可以交了

2、国赛

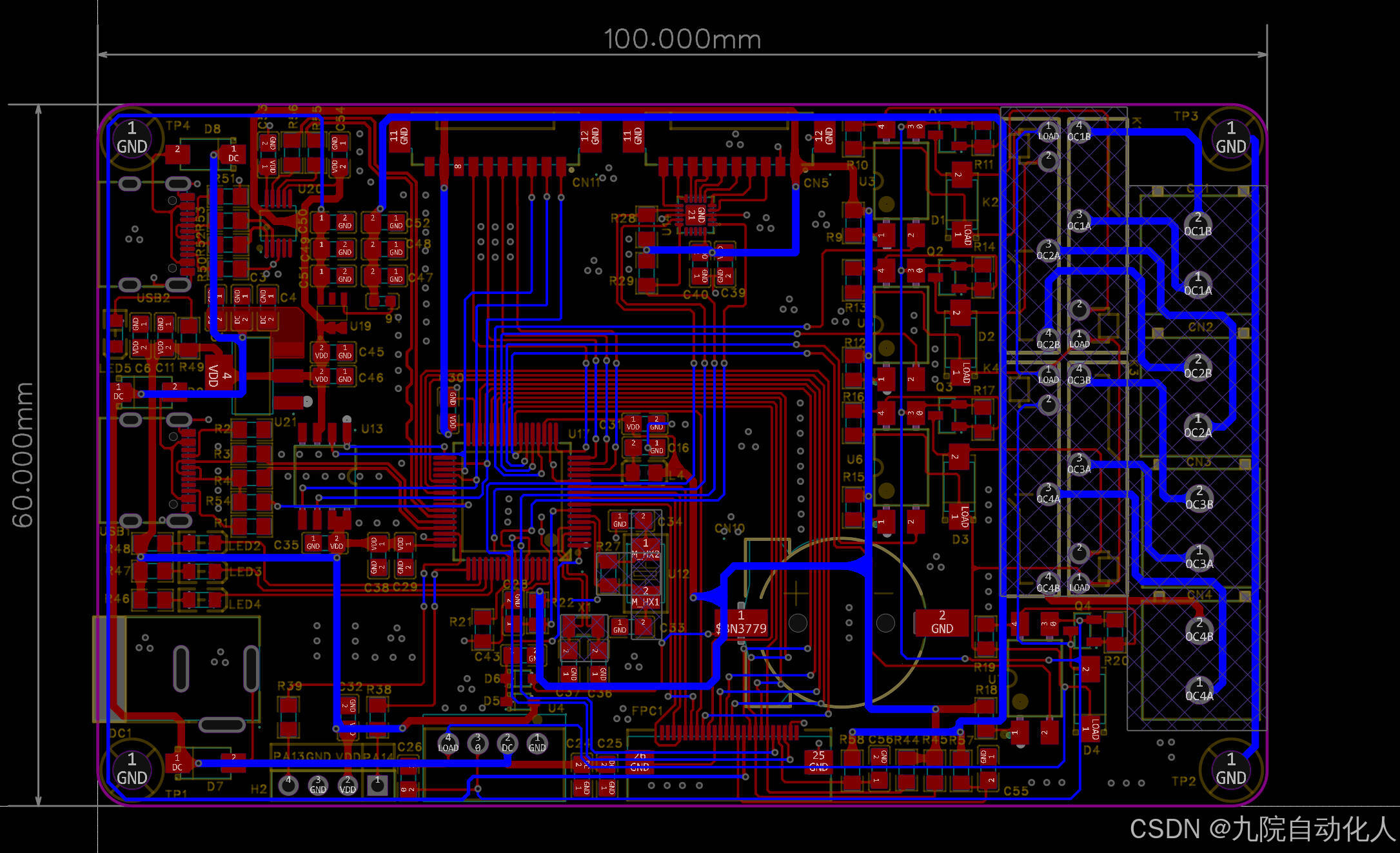

图2-4 国赛作品—顶层

                                                                图2-5 国赛作品—底层

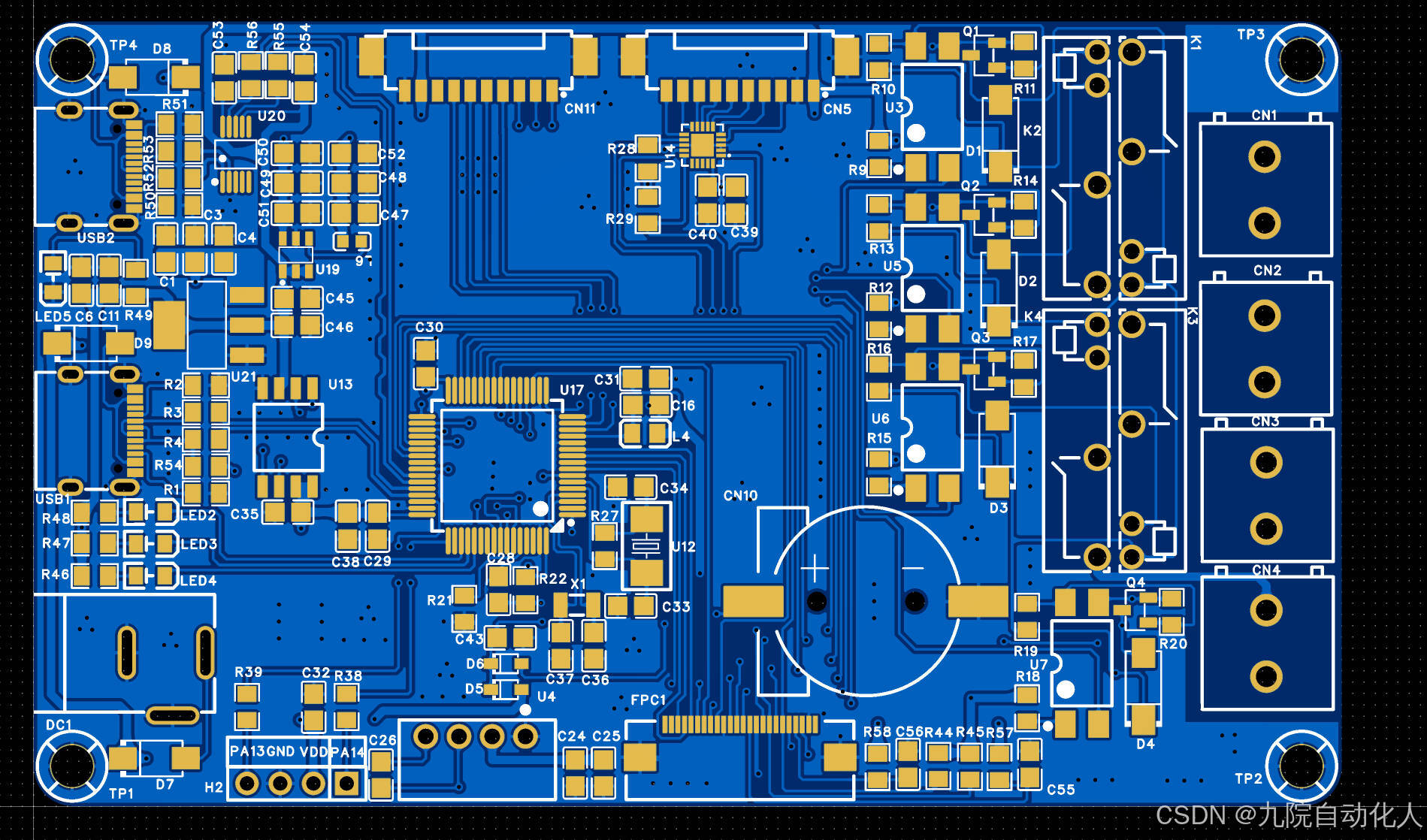

 图2-6 国赛作品—2D

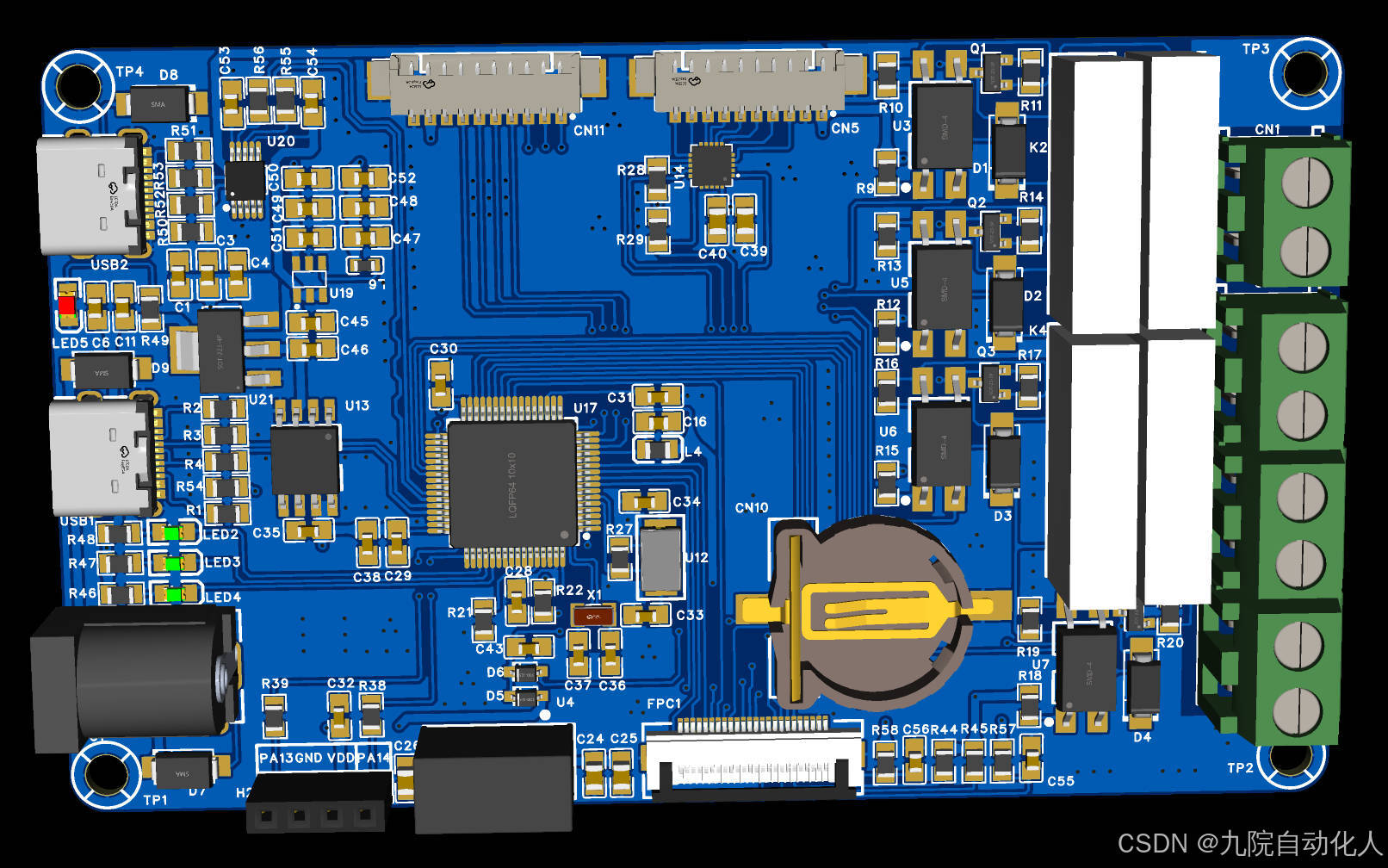

                                                                 图2-6 国赛作品—3D

        十四届国赛赛题可以说是难度天花板了，本人感觉十五届的难度只是这题的75%左右（板子也很小，规定了4个地方为禁止区域，需要走差分线）。在5个小时内能做完这题需要非常熟练。要做完这题，需要违反“疏密一致原则”，因为单片机的引脚多达64个，且右下角的插口需要走很多的线（这下插口位置都是固定的）。因此只能在模块化布局的时候将元器件放的紧密一点，空出大量区域用于走线，在右下角电池座的下面走线也是很好的方式，因为太占地方了，必须从下面走线。右边四个相同的模块也相同的布局，以保证美观性和实用性。另外，这题的思路也是借鉴网友，我自己做了两遍做不出来，最后有几根线连不上，而且DRC报错消除不了。另外，在板子的最方，这么粗的导线最好不要放在板的边缘，这里是没有办法才放到这里。

        综上，这题对布局、布线的要求极大，要有大局观，比赛的时候要冷静思考 ，按照我做省赛的思路和步骤来设计，是能做出来的。能做完，国二稳了，国一也很有希望。

       3、结束语

以上是我的分享，仅供学习参考，非专业（如有侵权请联系我删除）。欢迎大家提问和斧正。另外，需要一些比赛文件我接下来会分享。祝比赛顺利！

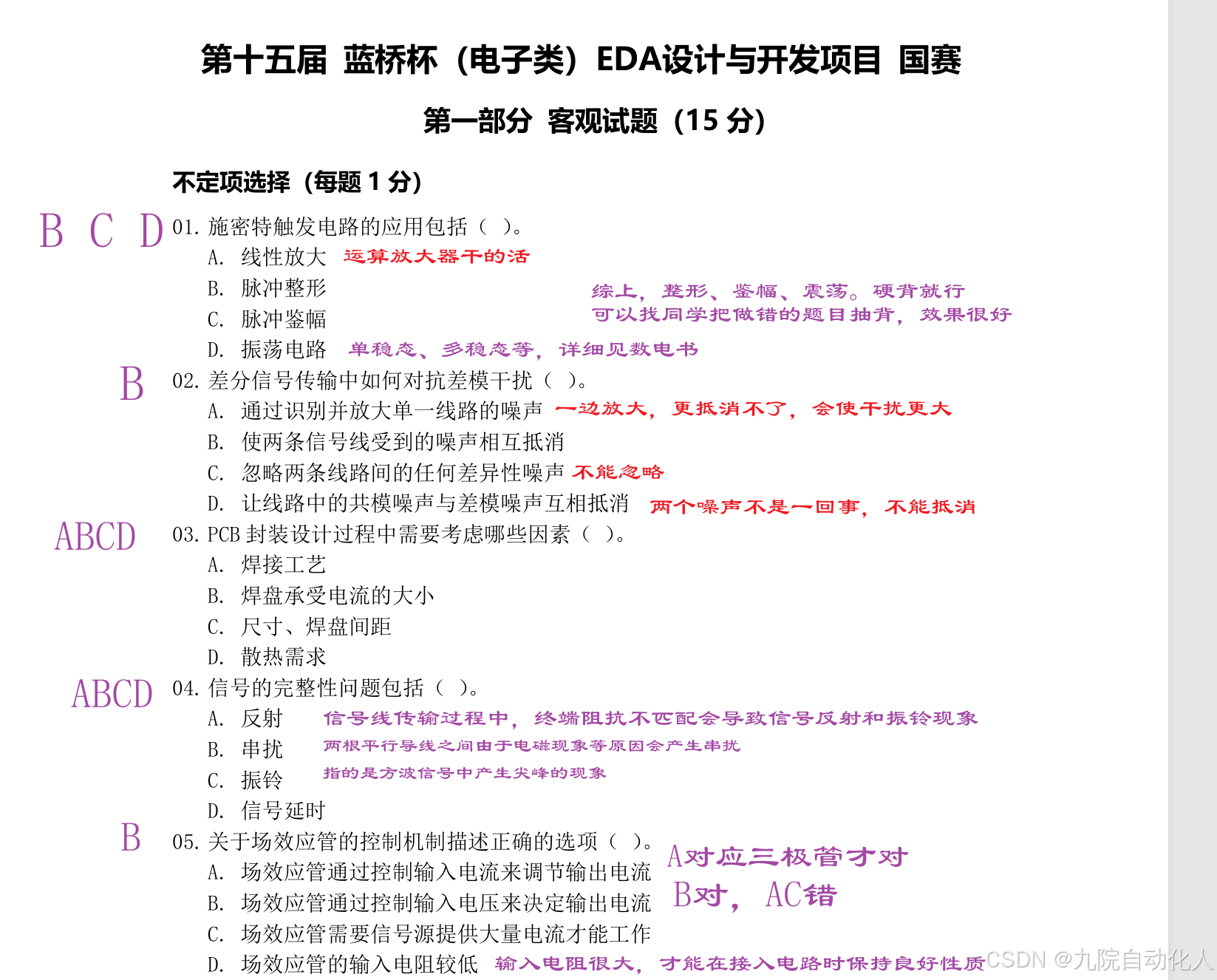

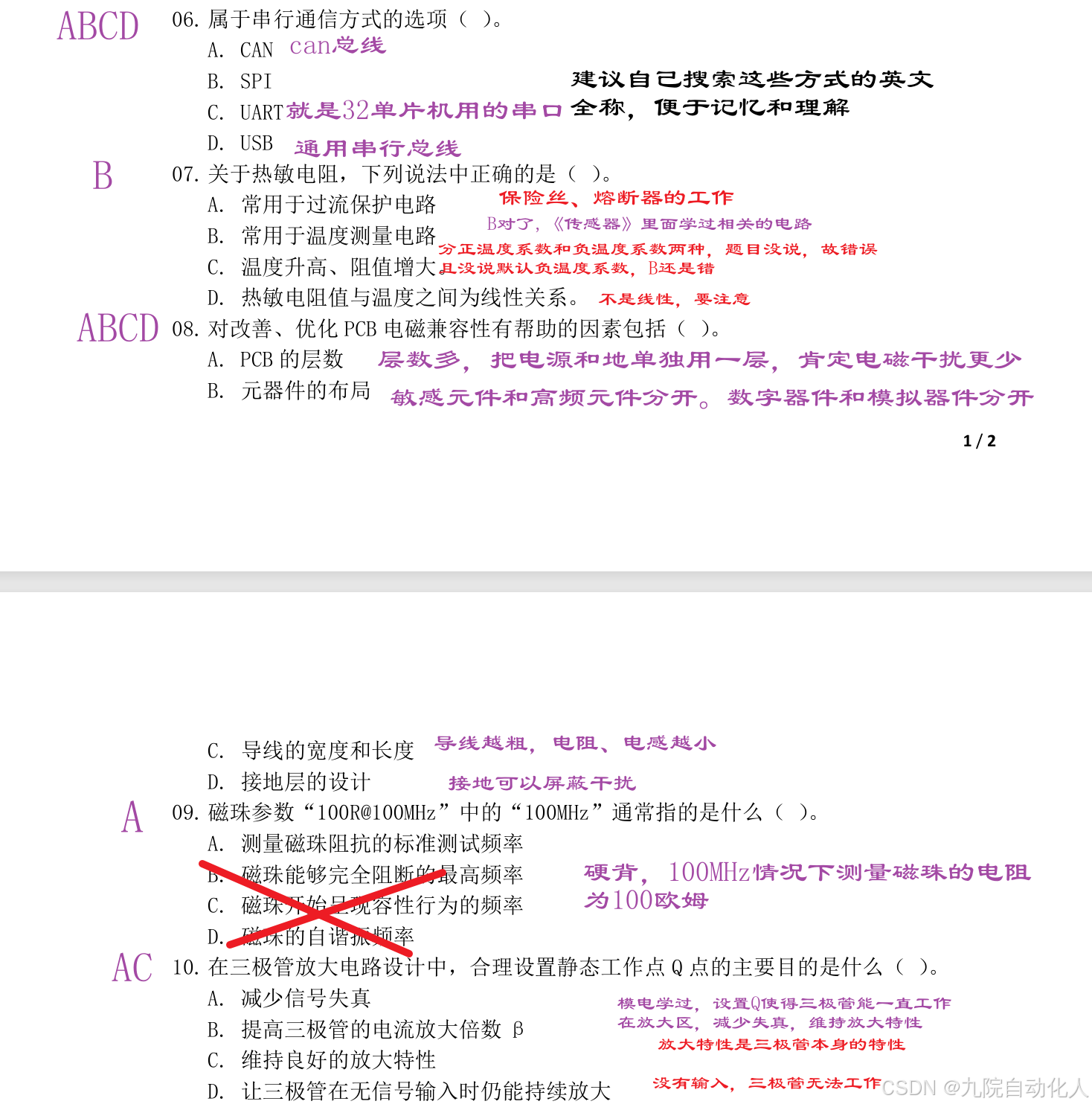

最后，附上去年的部分选择题：
