Day 7 信道

一、信道分类

（1）概述

1）狭义信道（传输媒质）
1.有线信道
明线、电缆、光纤
2.无线信道
自由空间或大气层

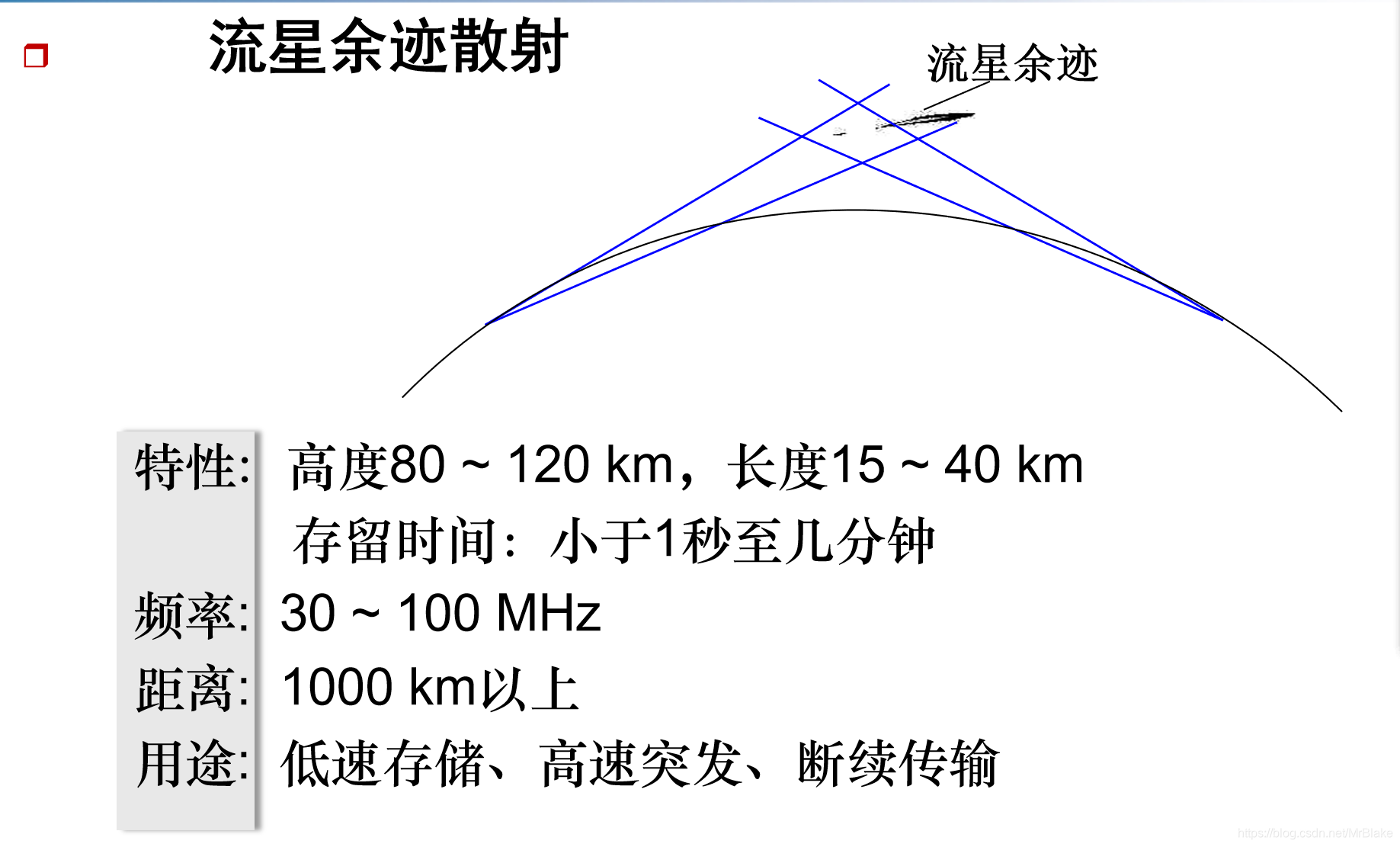

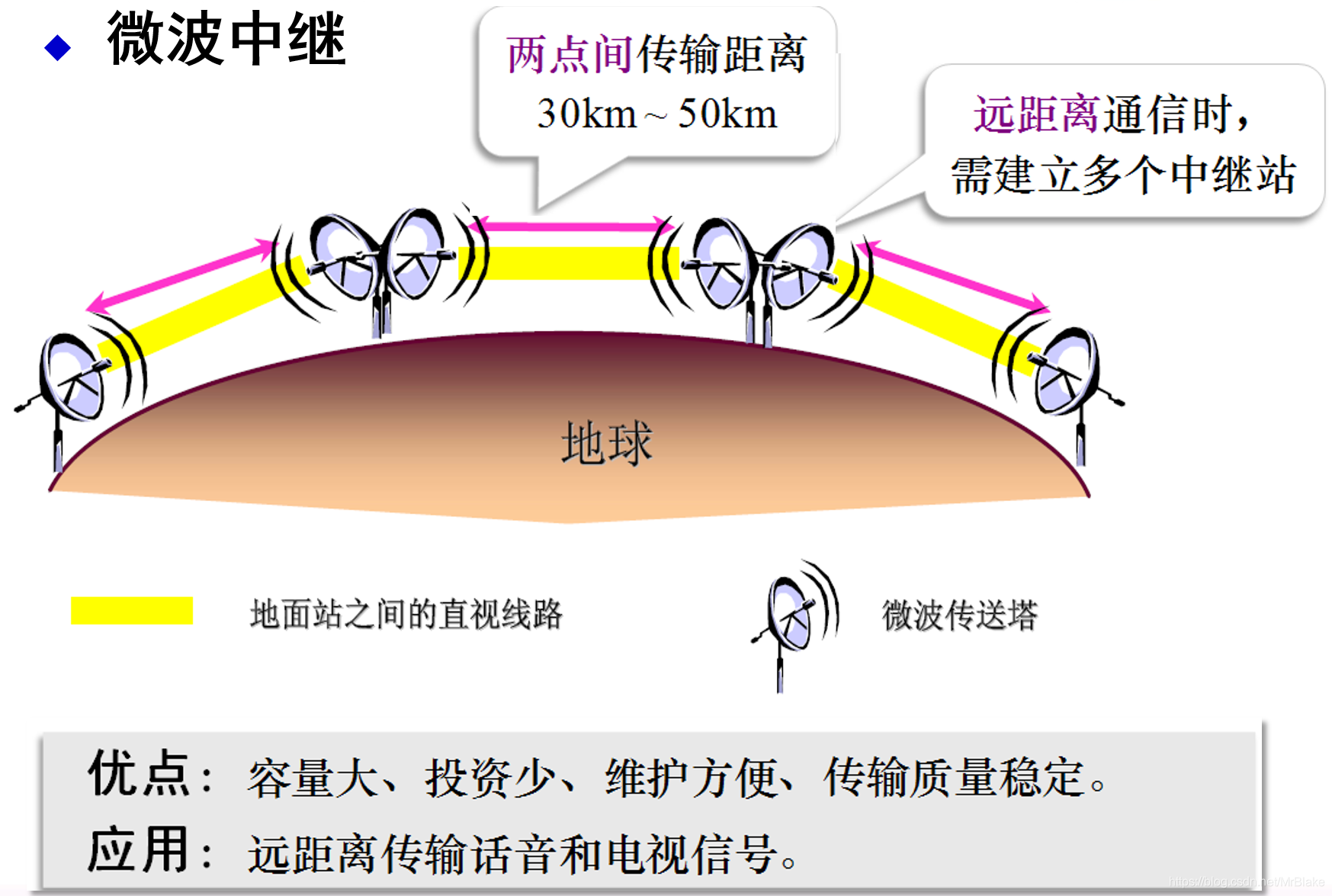

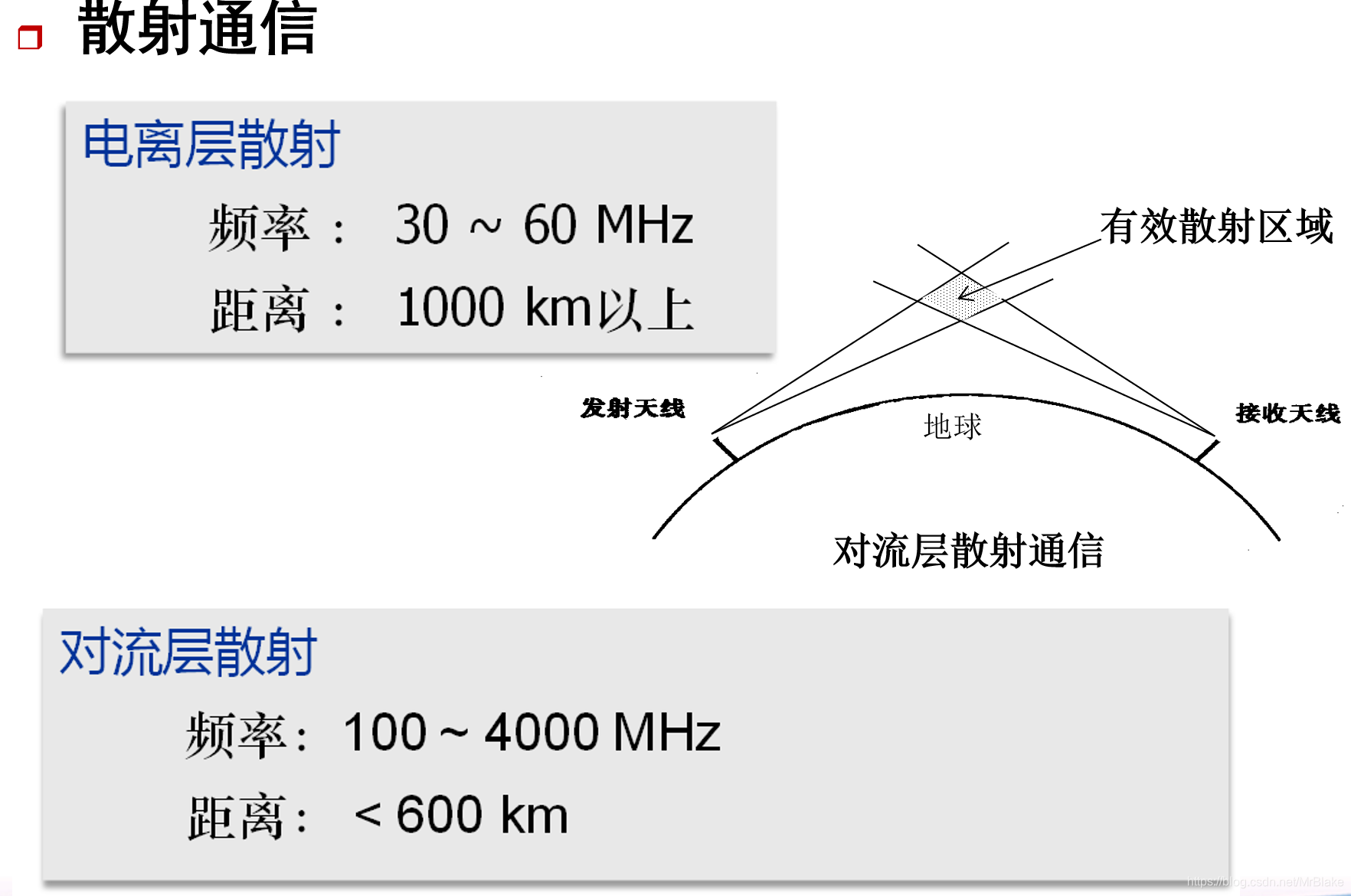

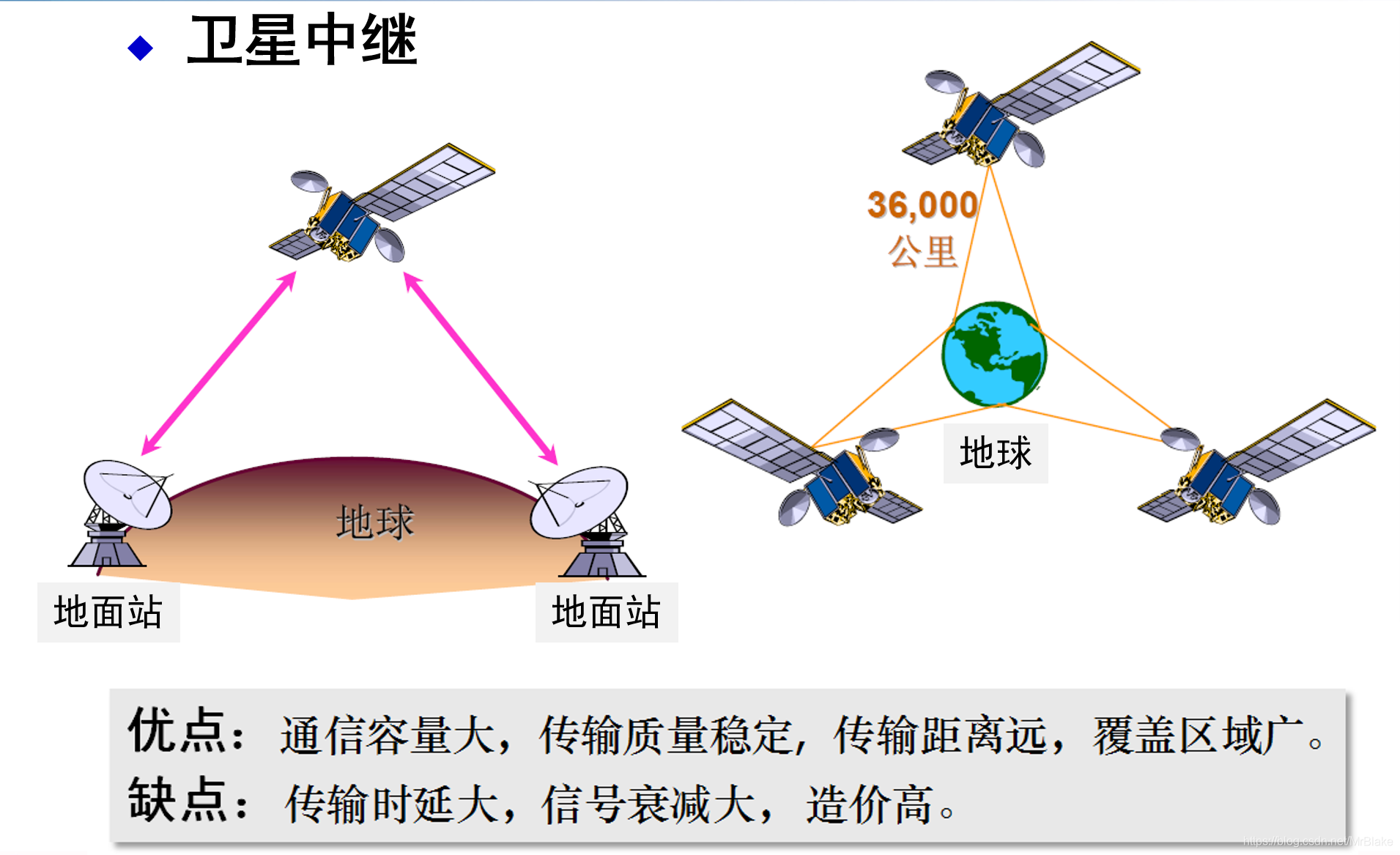

注：无线信道举例：地波传播、短波电离层反射、超短波或微波视距中继、卫星中继、散射及移动无线电信道

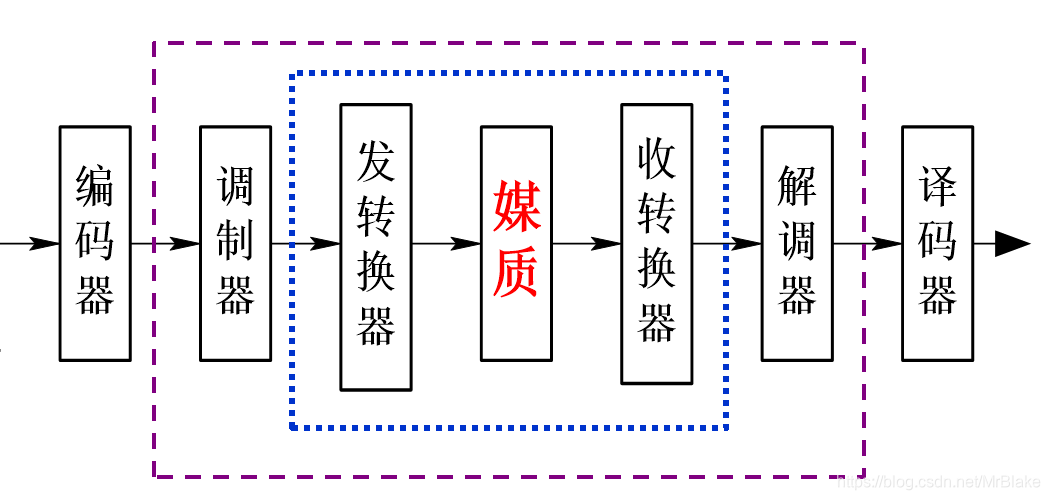

（2）广义信道
1.调制信道
研究调制、解调问题
2.编码信道
研究编码、译码问题

（2）无线信道

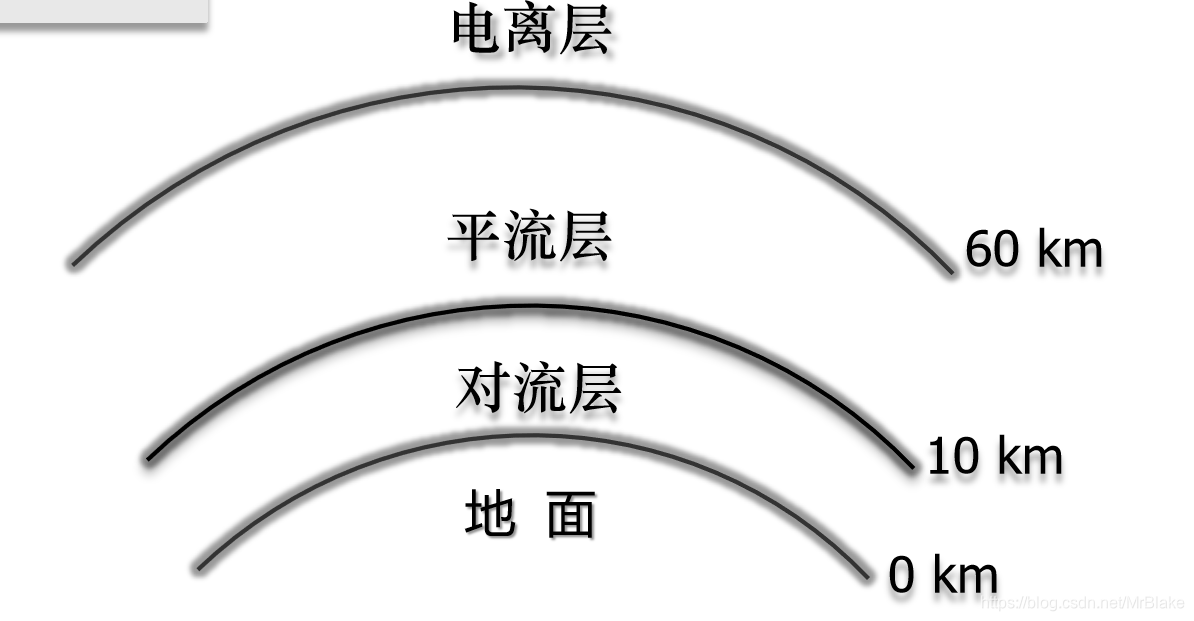

1）地球的大气层结构：
对流层：约0-10km
平流层：约10-60km
电离层：约60-400km

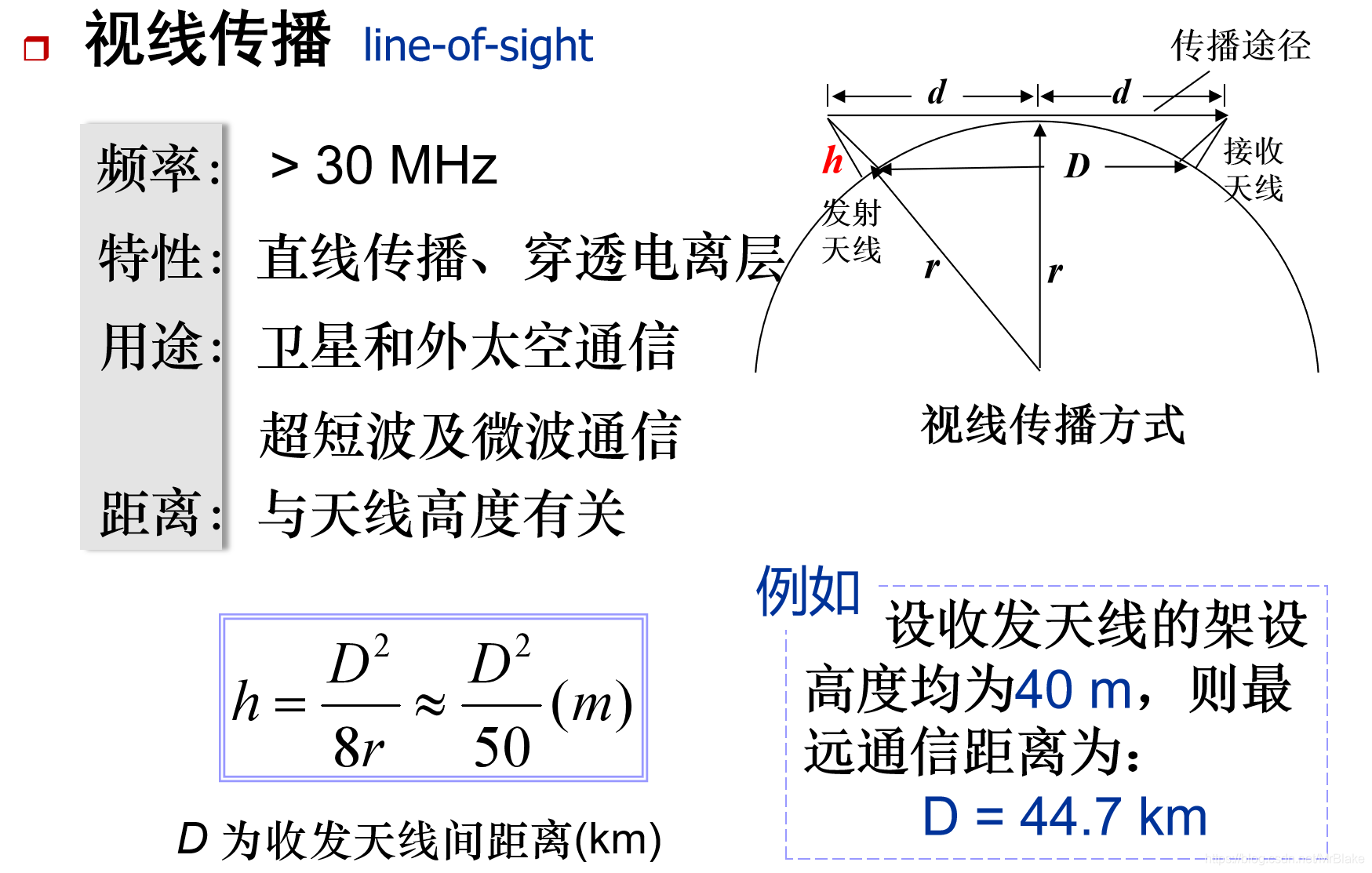

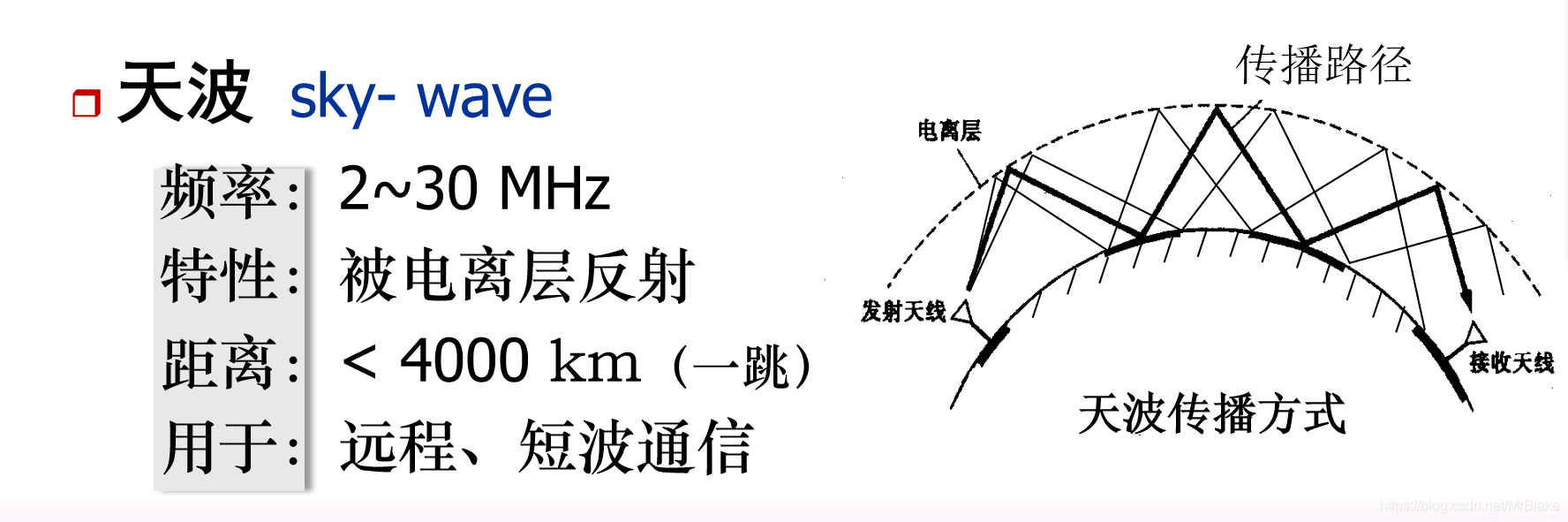

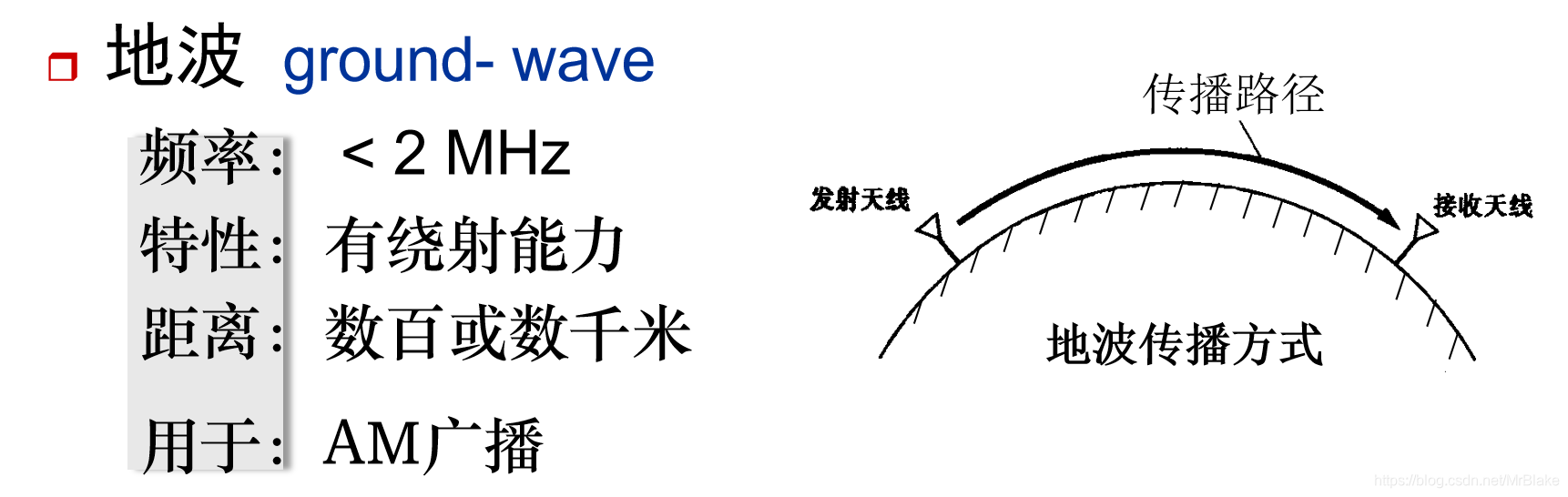

2）电磁波的传播方式

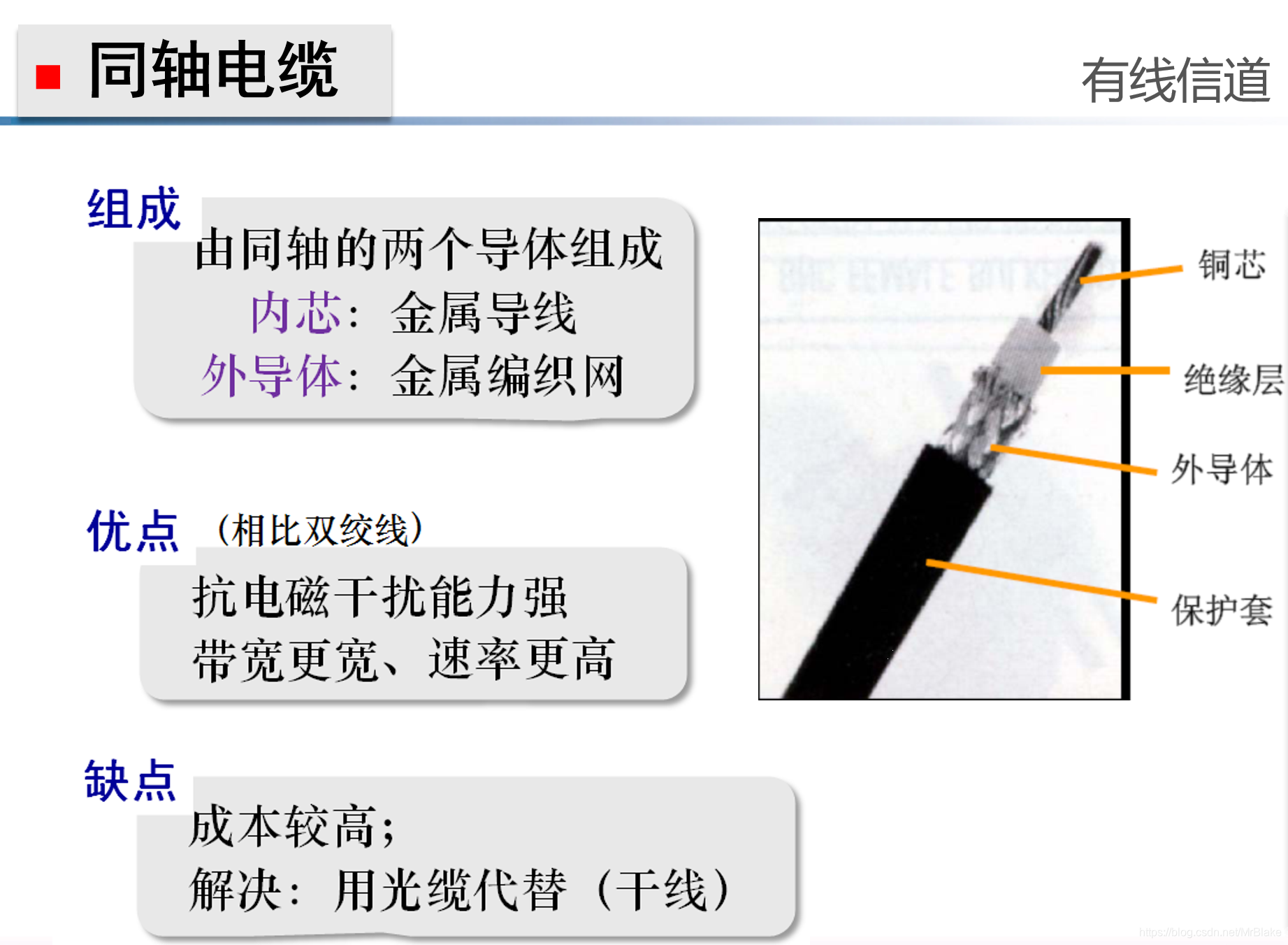

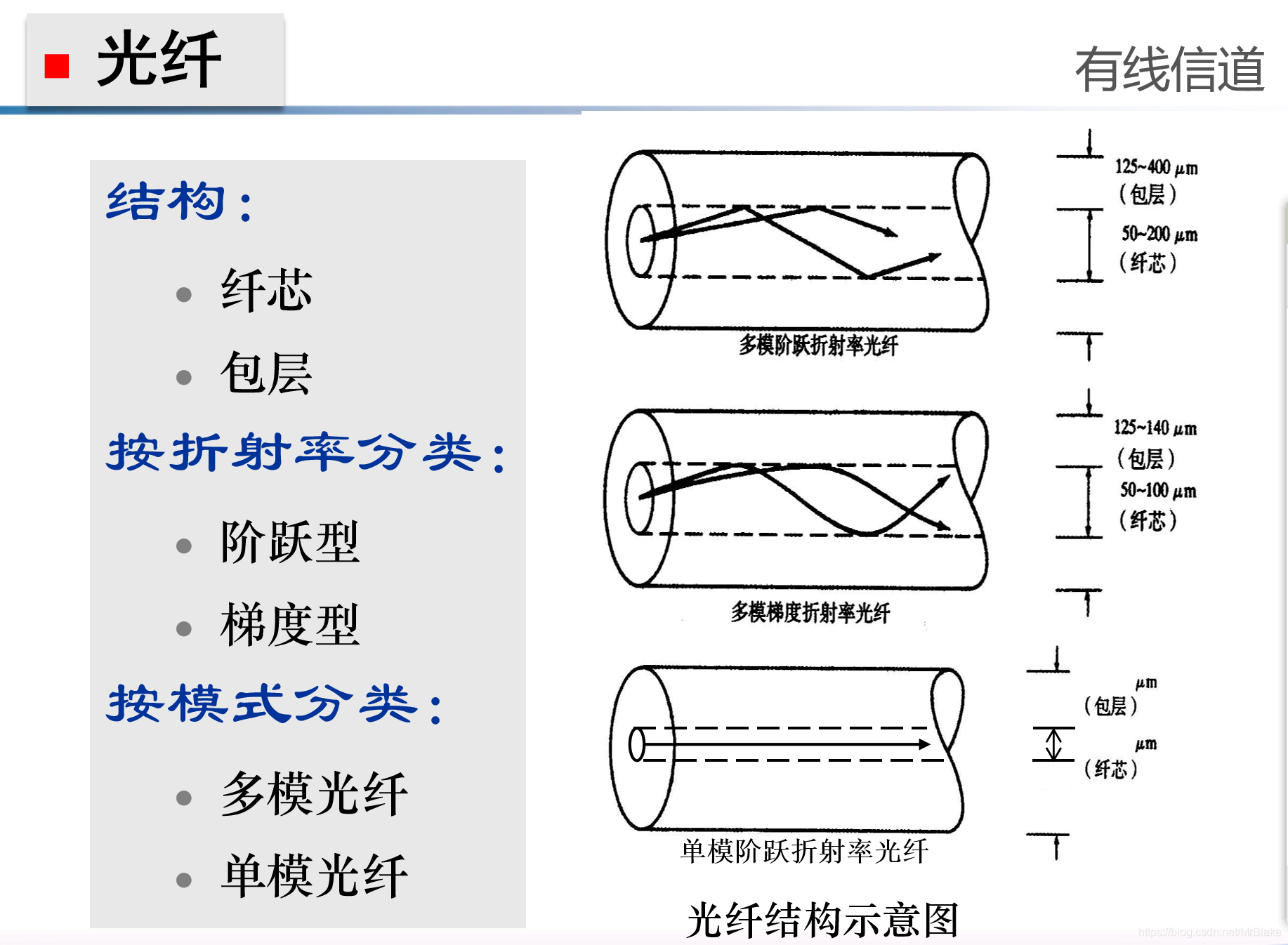

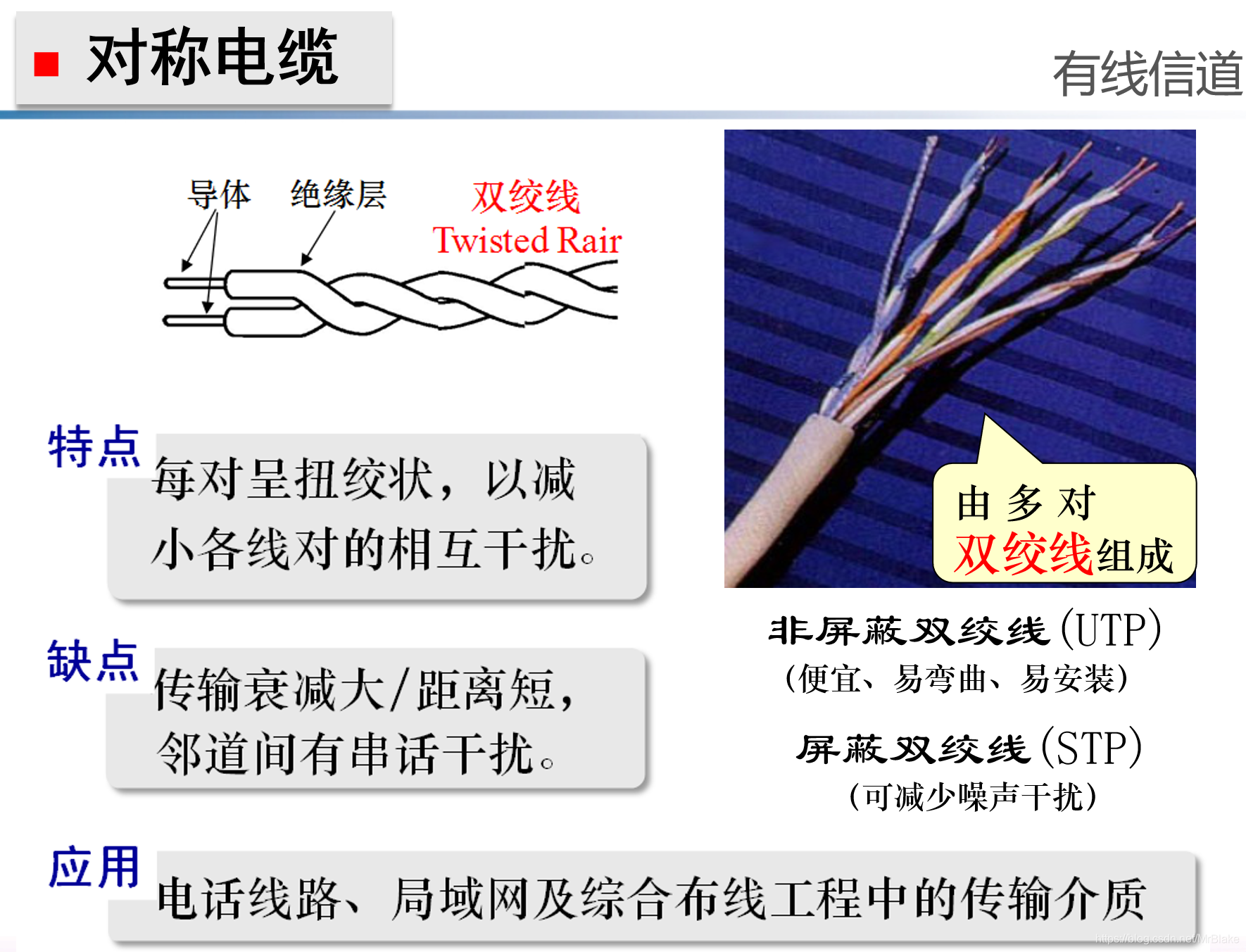

(3)有线信道 ----明线、对称电缆、同轴电缆、光纤

二、信道模型

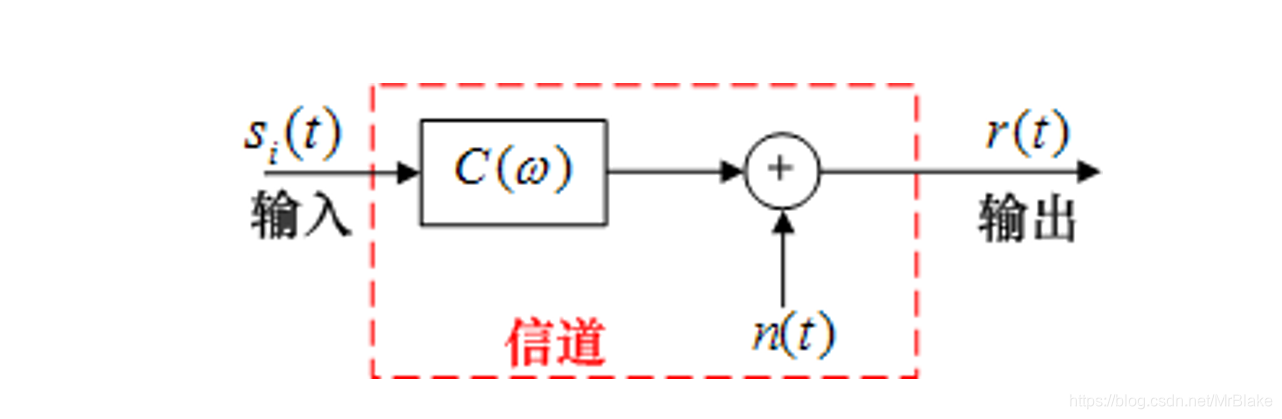

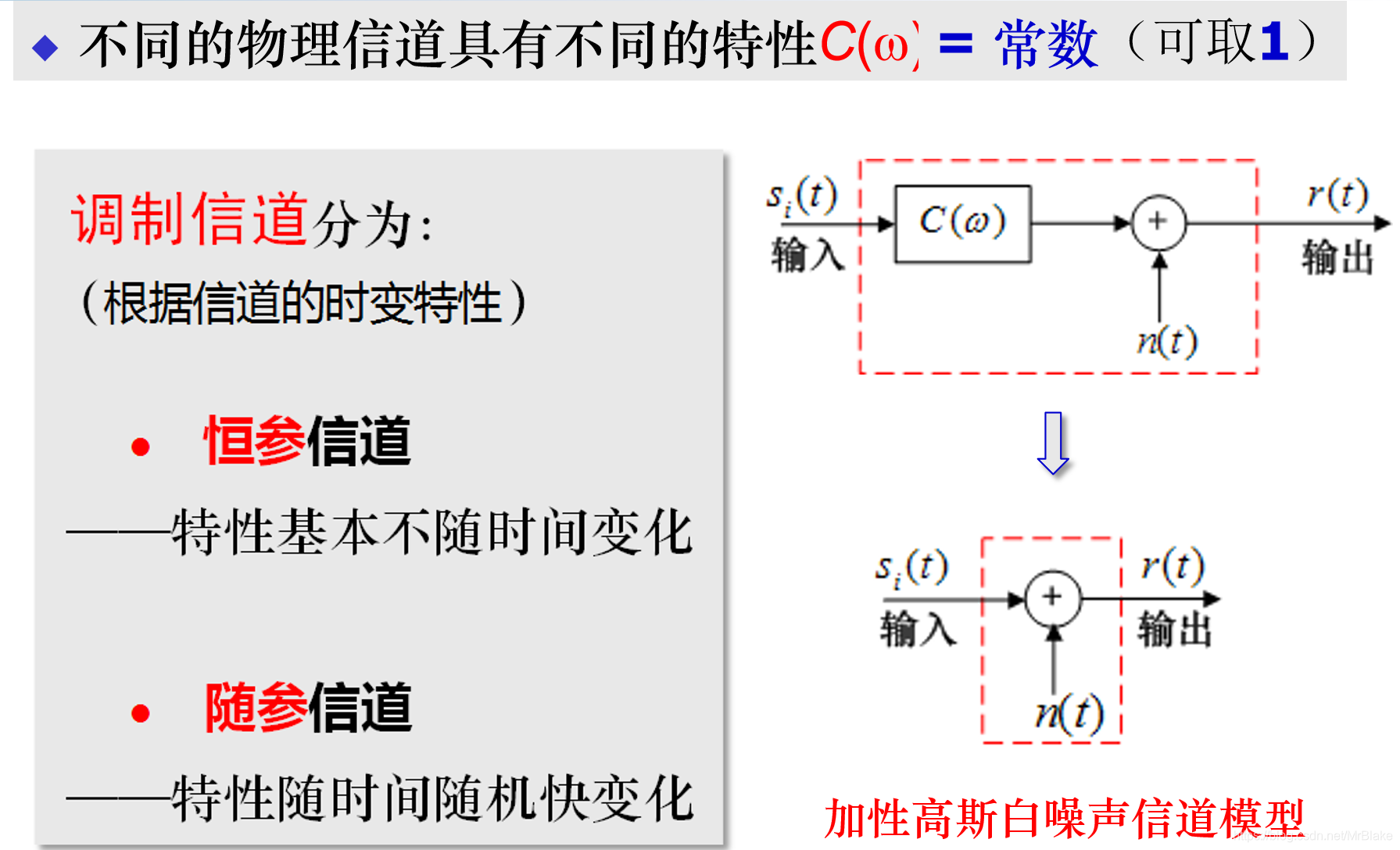

（1）调制信道模型

1.模型：叠加有噪声的线性时变/时不变网络
2.共性：有一对或多对输入端或输出端
大多数信道都满足线性叠加原理
对信号有固定或时变的延迟和损耗
无信号输入时，仍有可能为信号输出（噪声）
3.

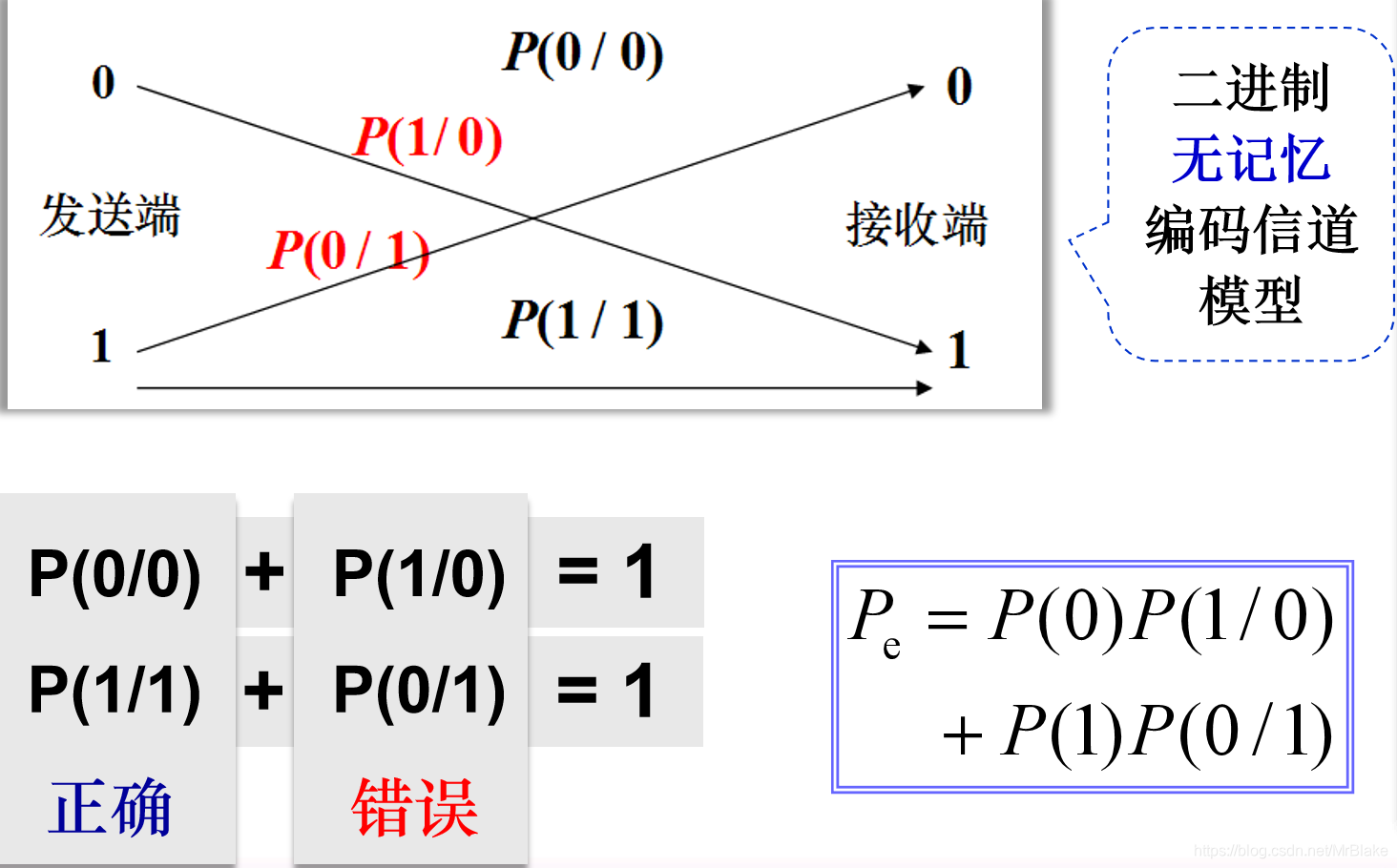

（2）编码信道模型

调制信道对信号的影响是乘性干扰k(t)和加性干扰n(t)使信号的波形发生失真，编码信道的影响则不同，因为编码信道的输入和输出信号是数字序列。故编码信道对信号的影响是使传输的数字序列发生变化，即数字序列中的数字发生错误。
所以，可用转移概率来描述编码信道的特性。

三、恒参/随参信道特性对信号传输的影响

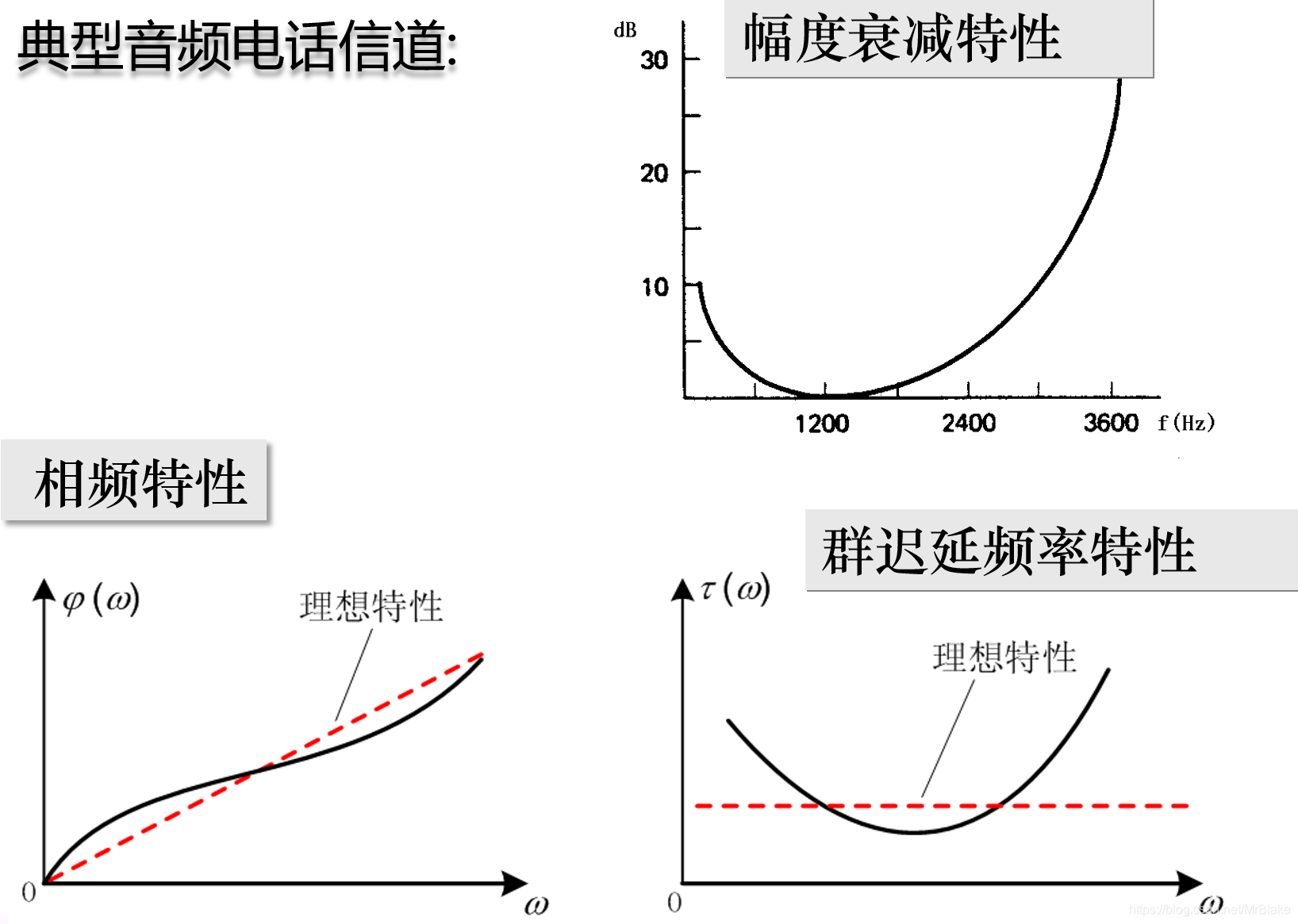

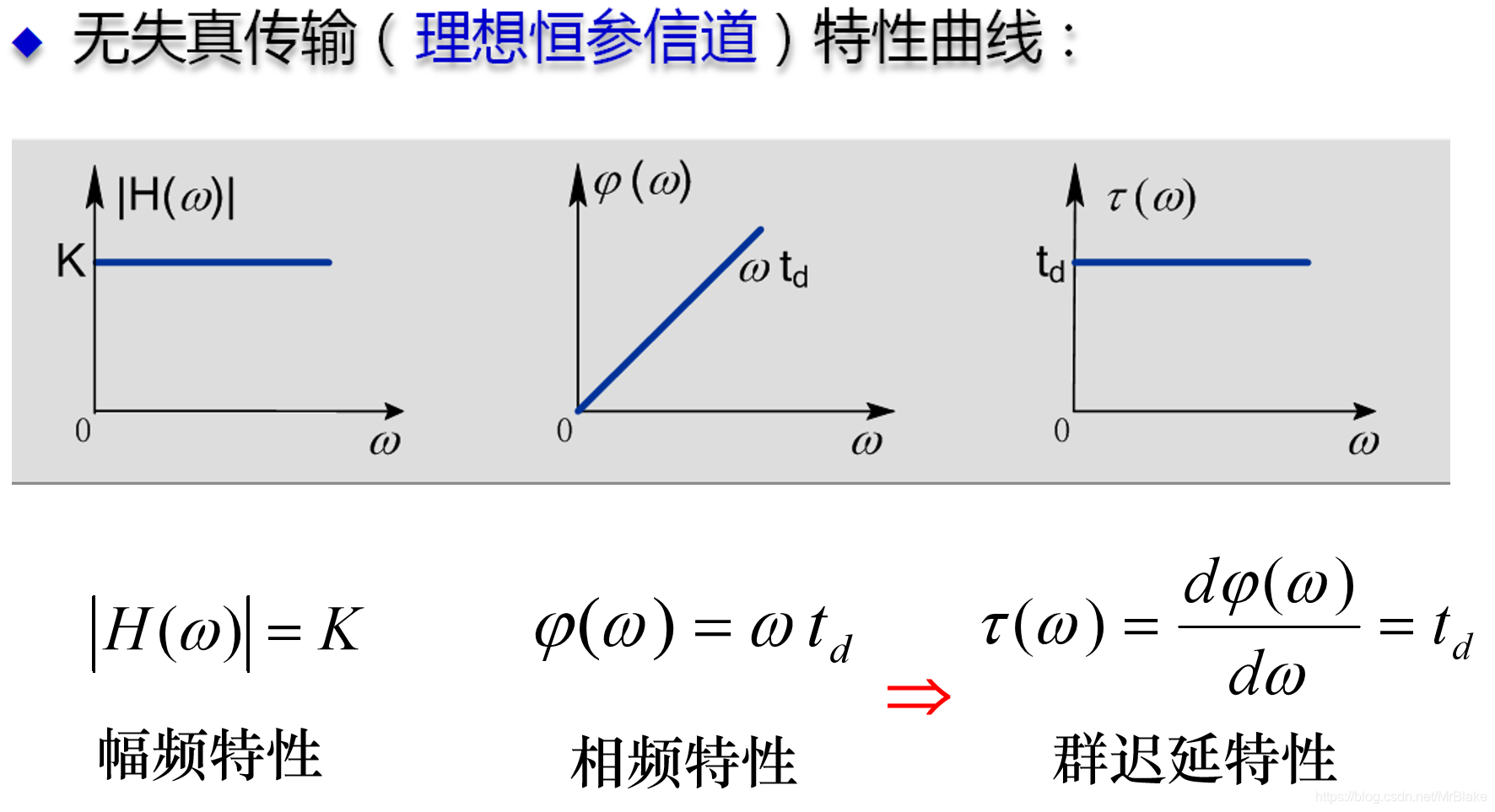

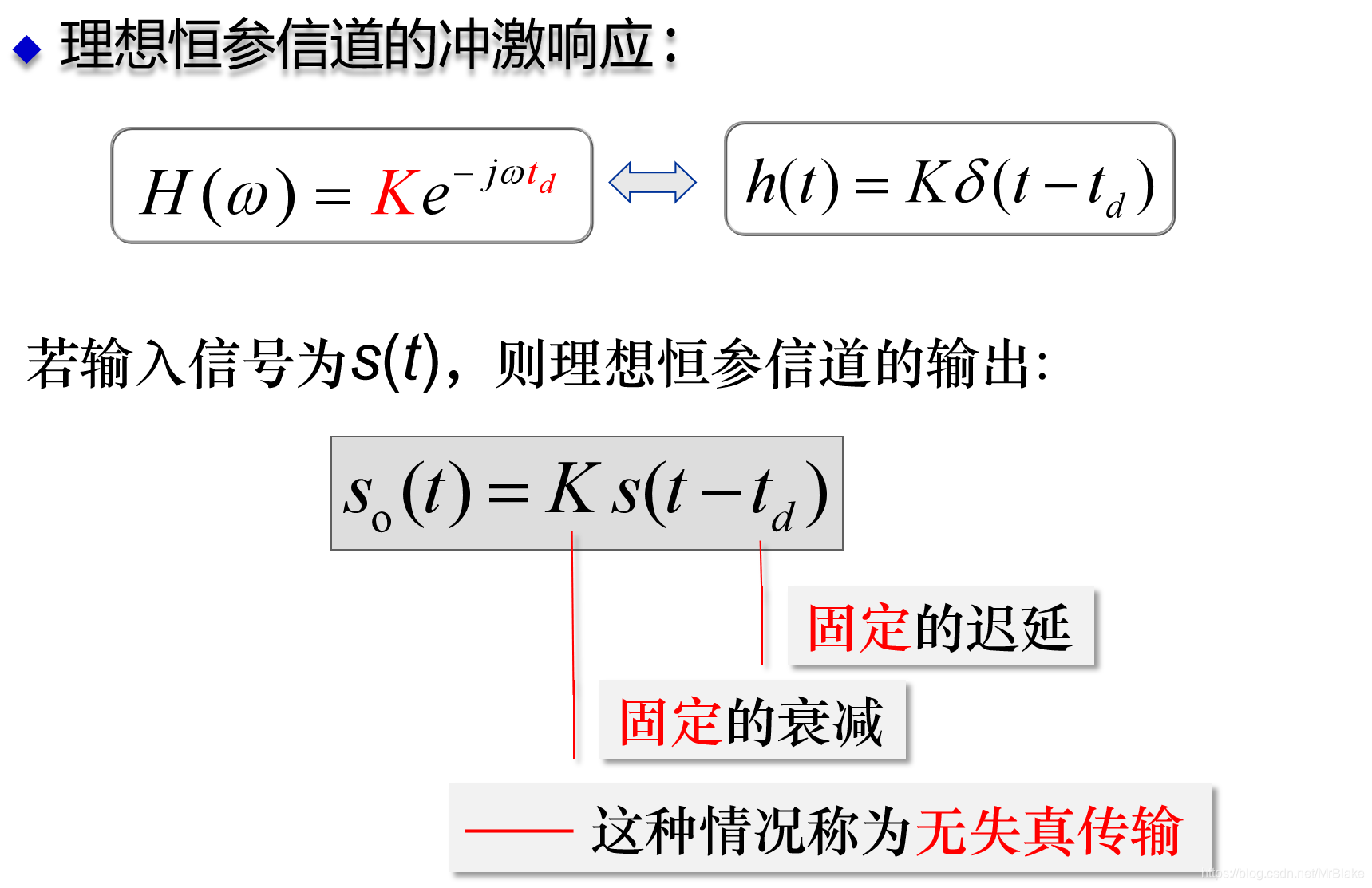

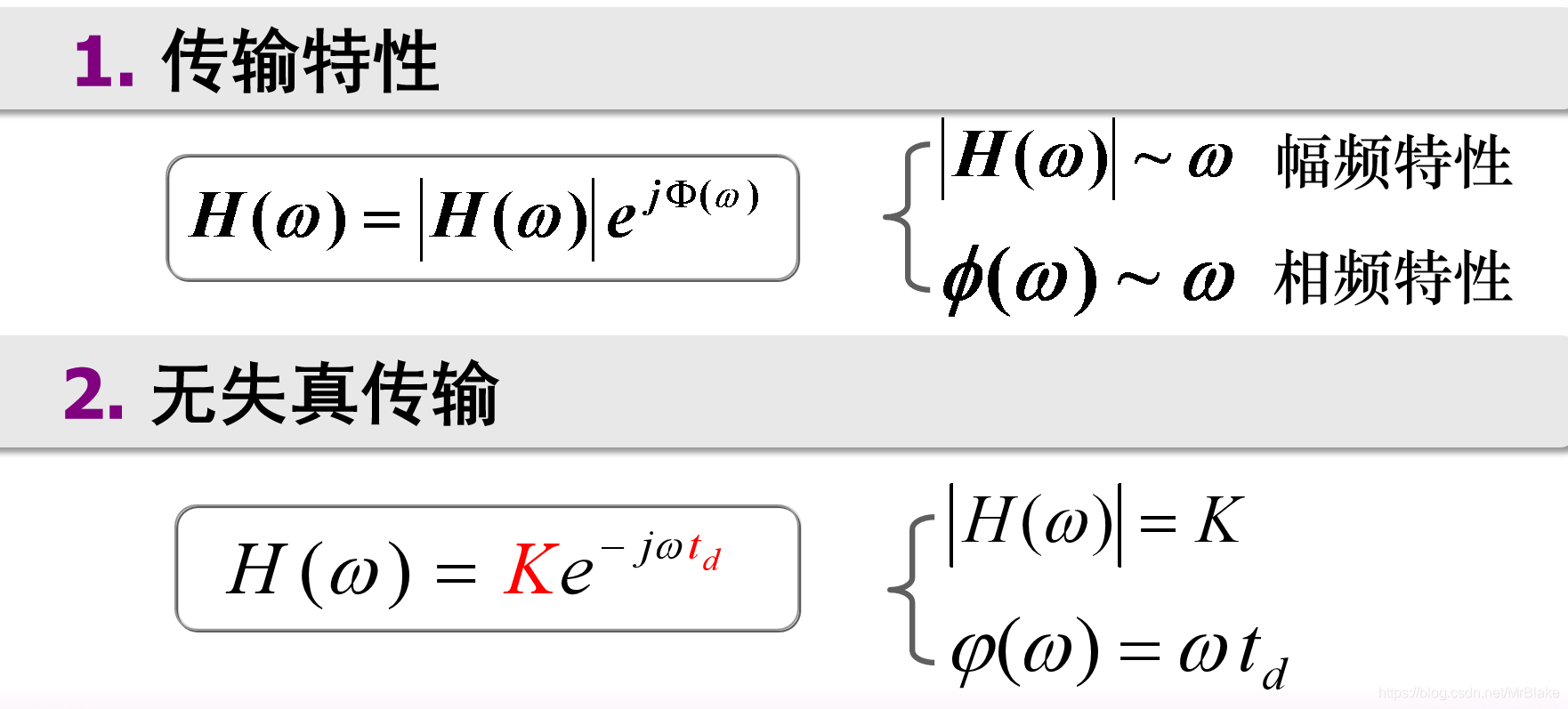

（1）恒参信道特性及其对信号传输的影响

特点：传输特性随时间不变或缓变
举例：各种有线信道、卫星信道…

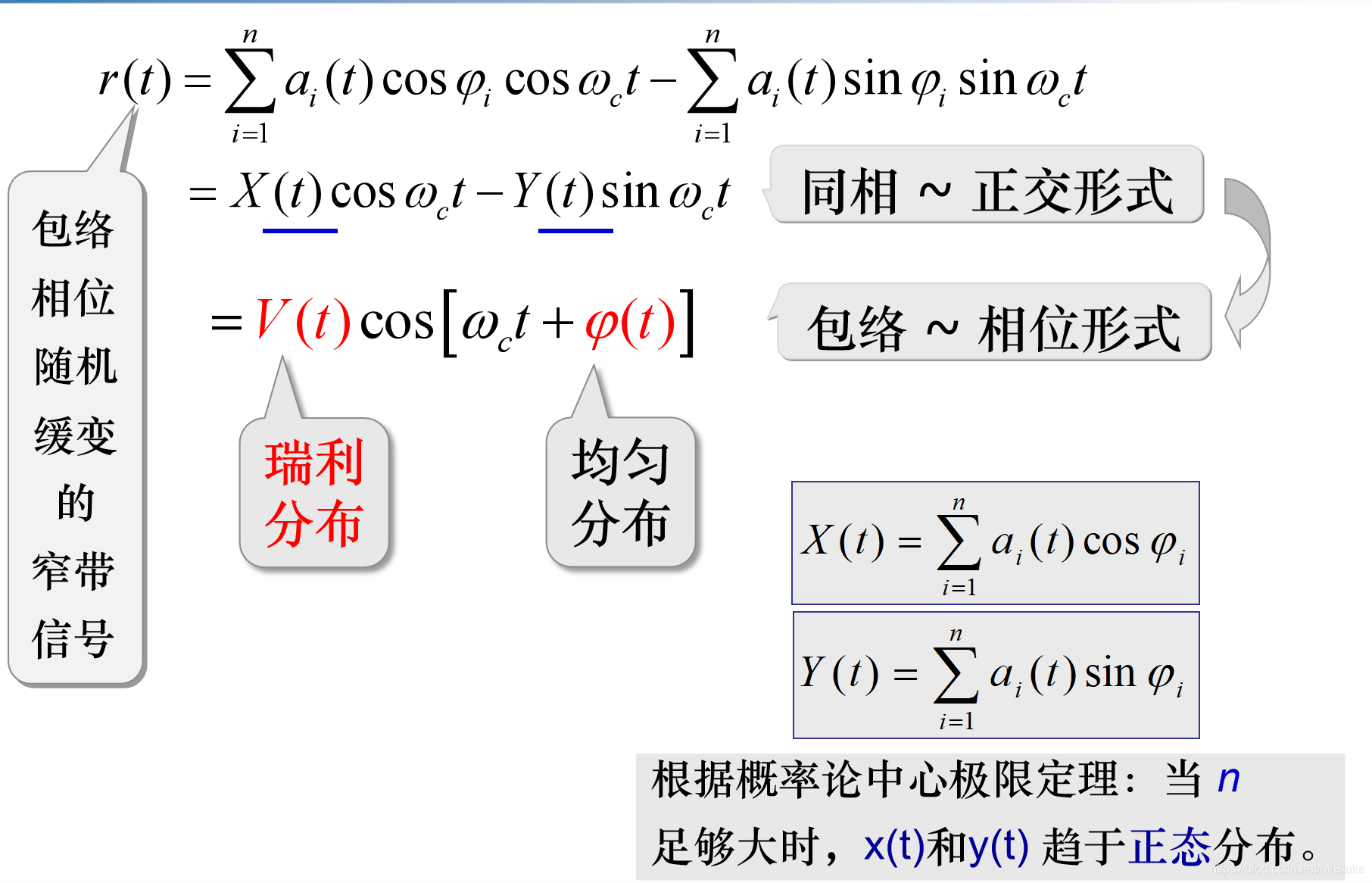

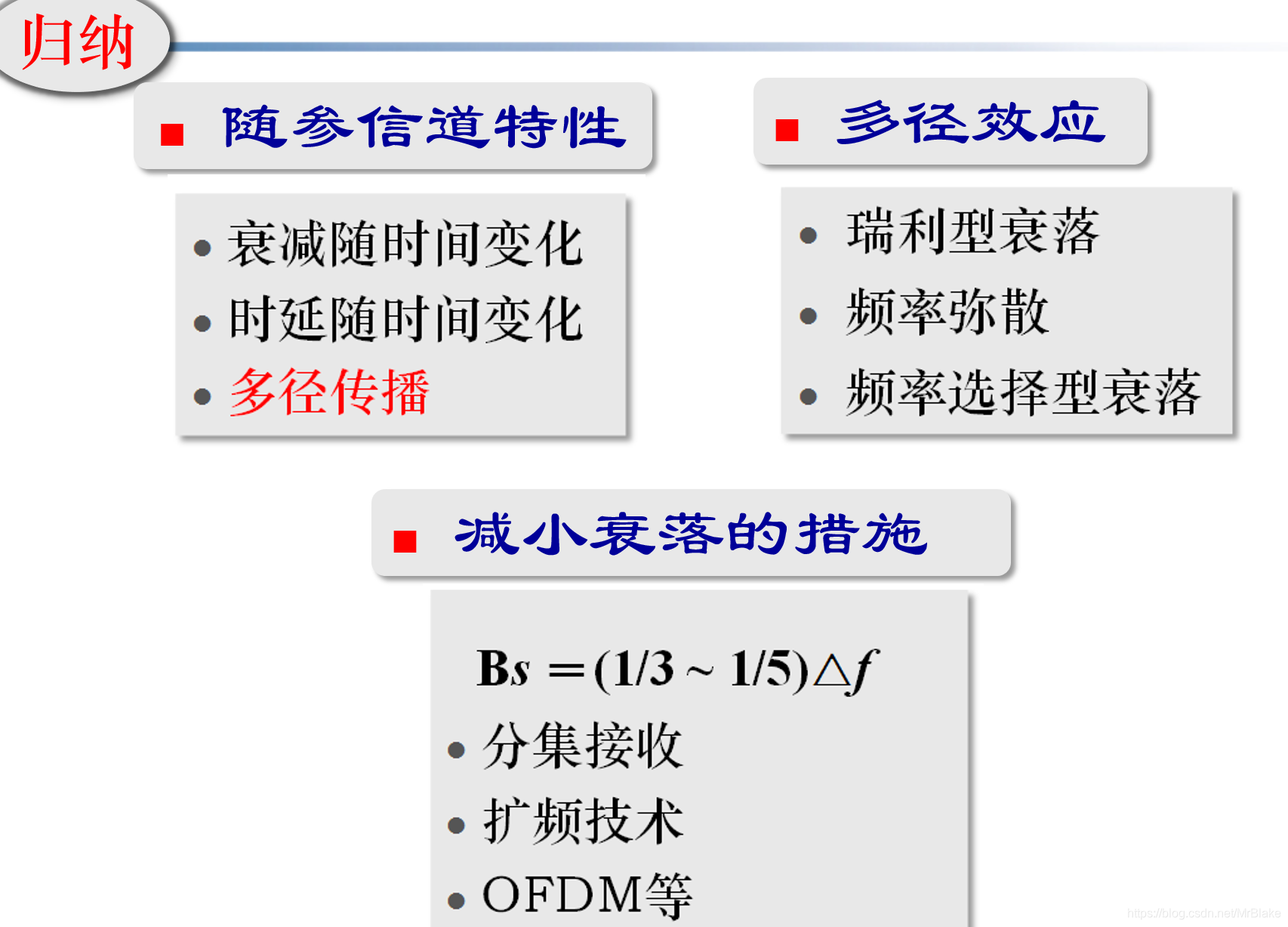

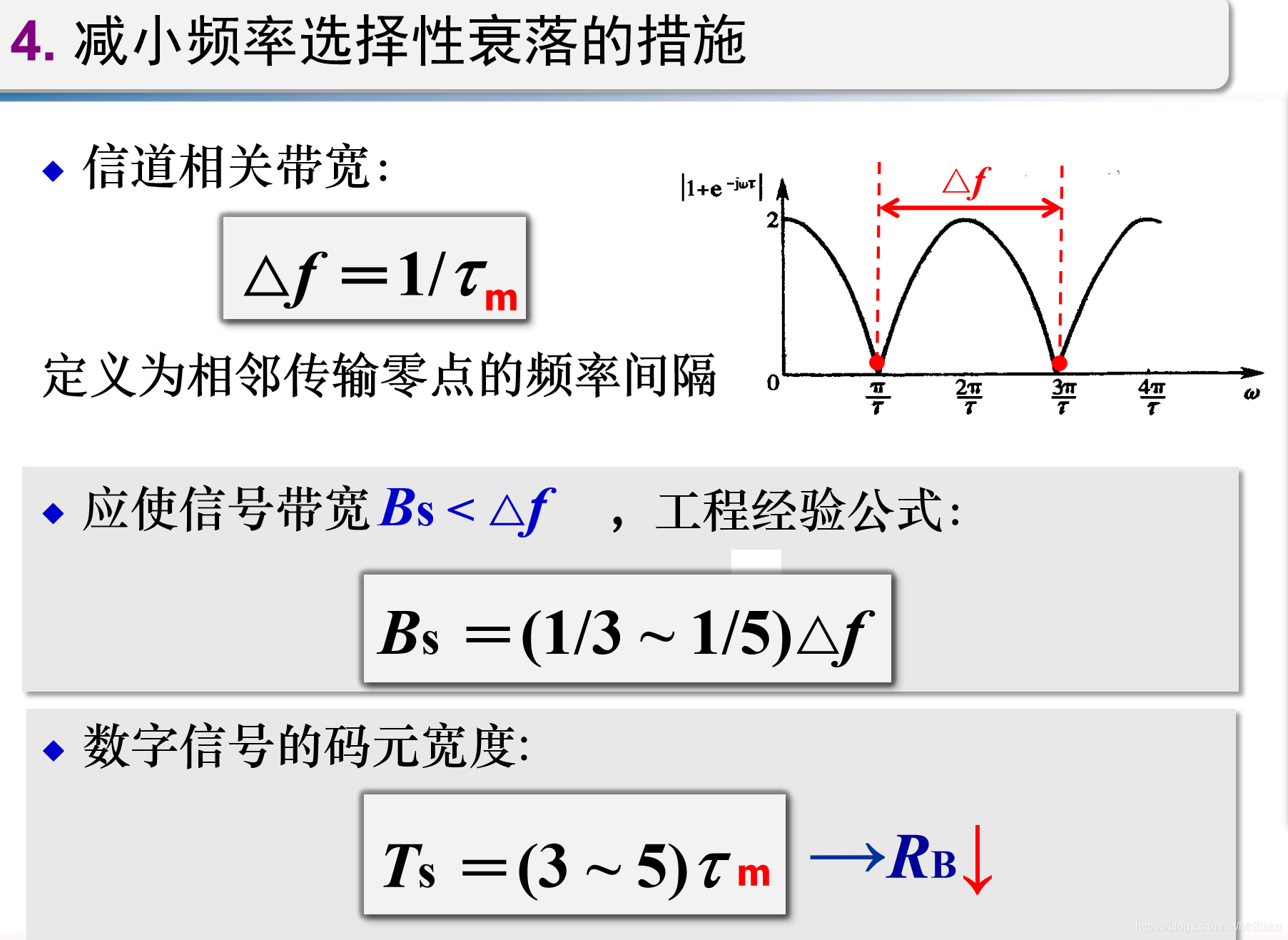

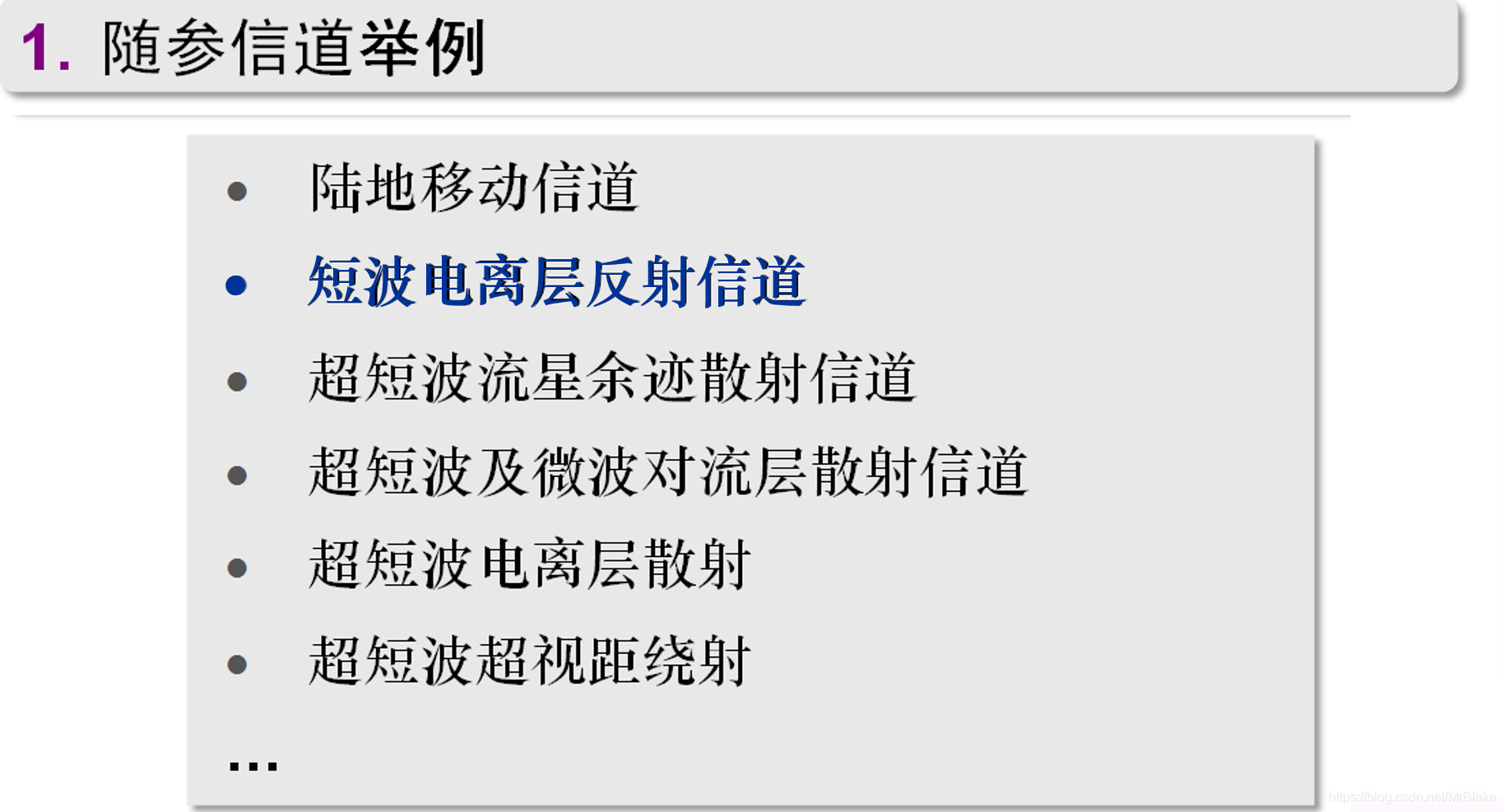

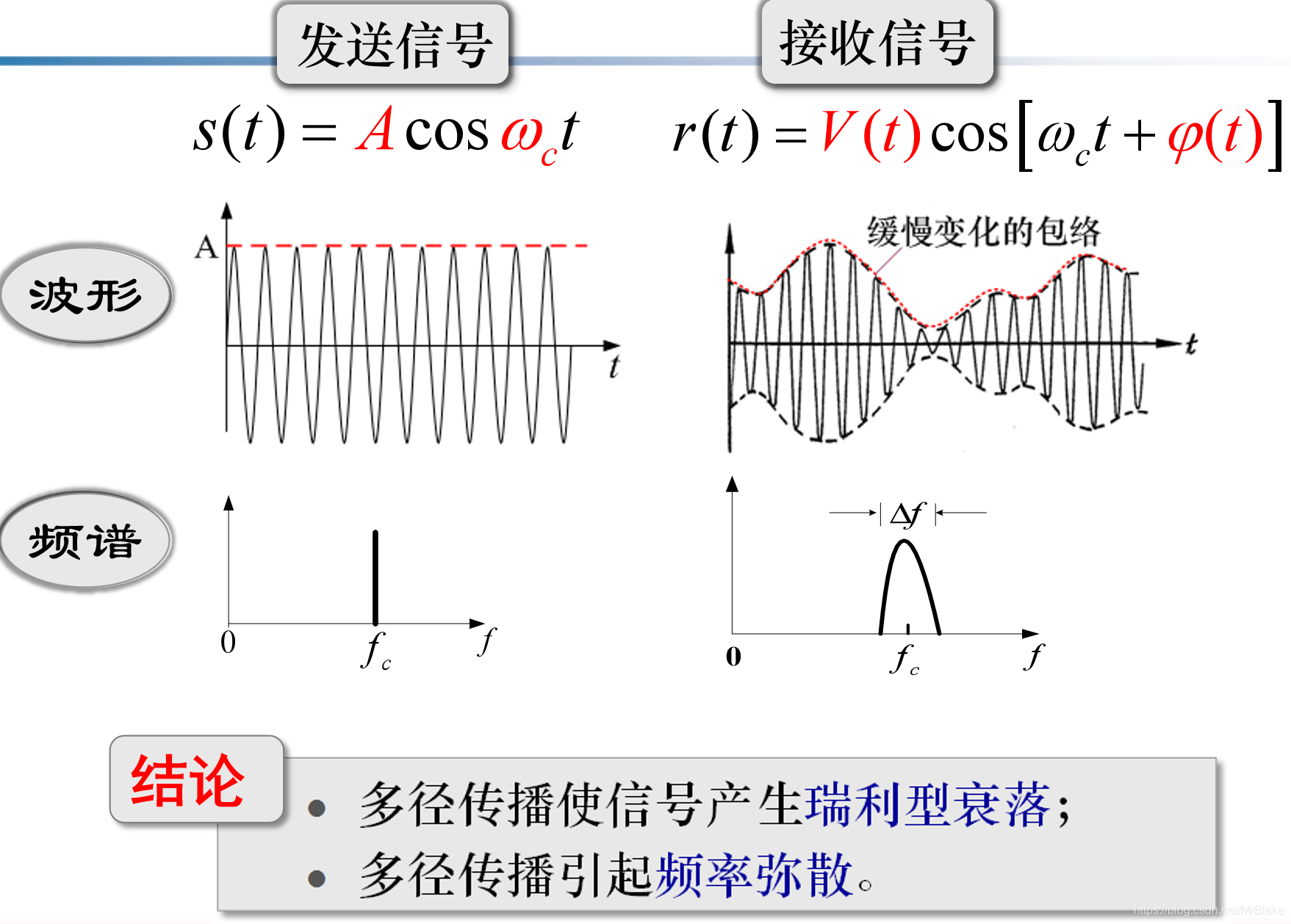

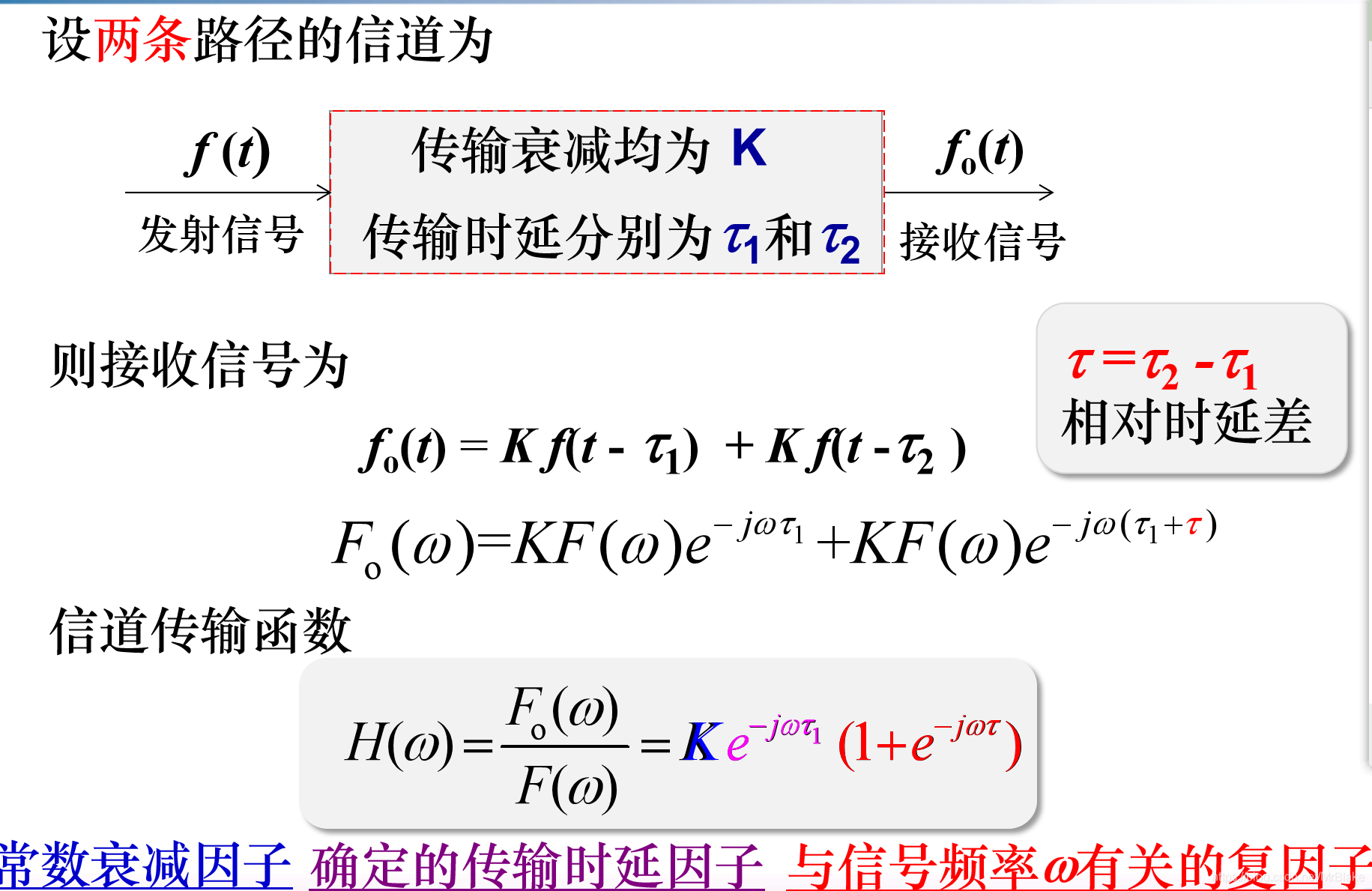

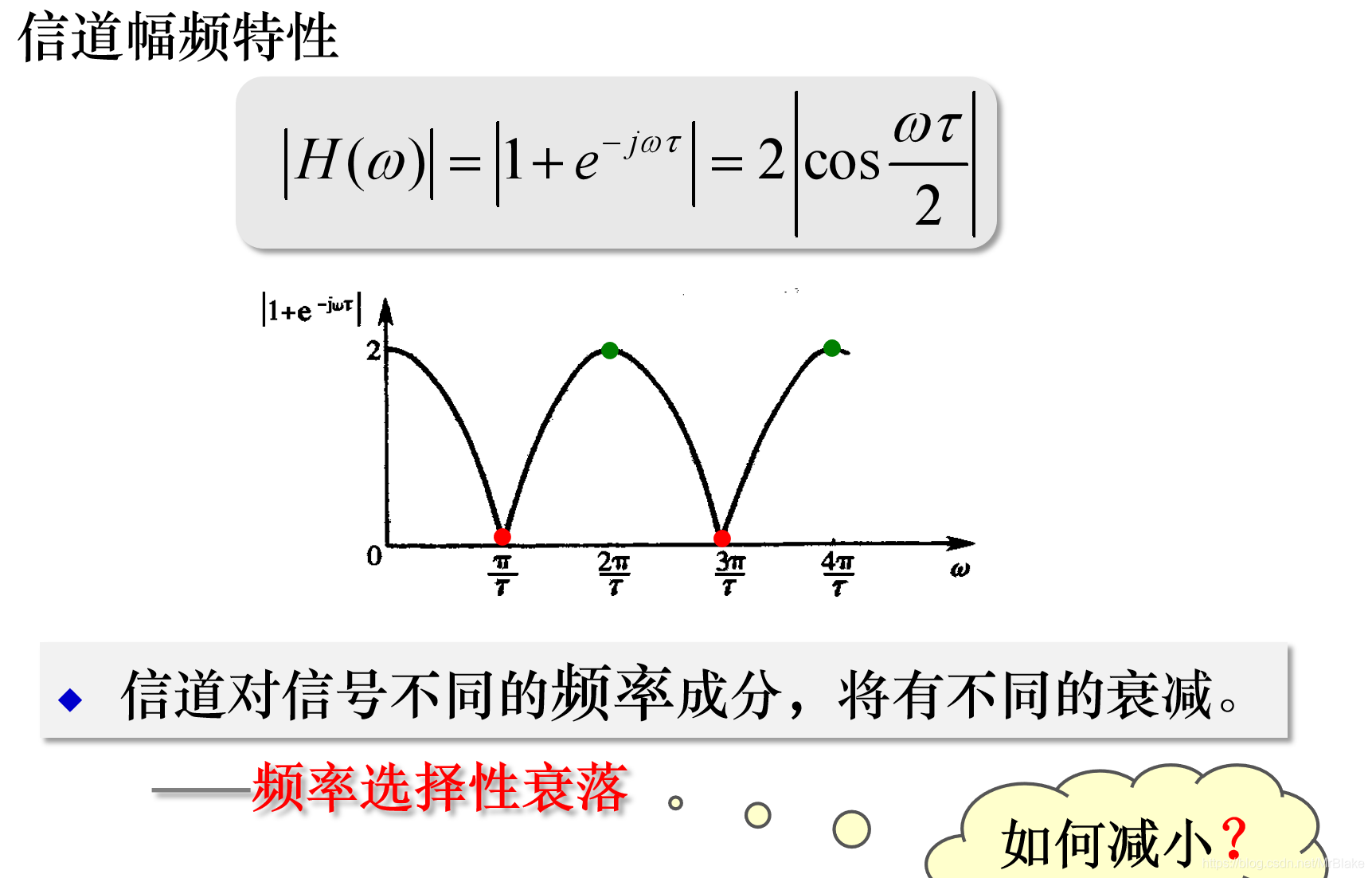

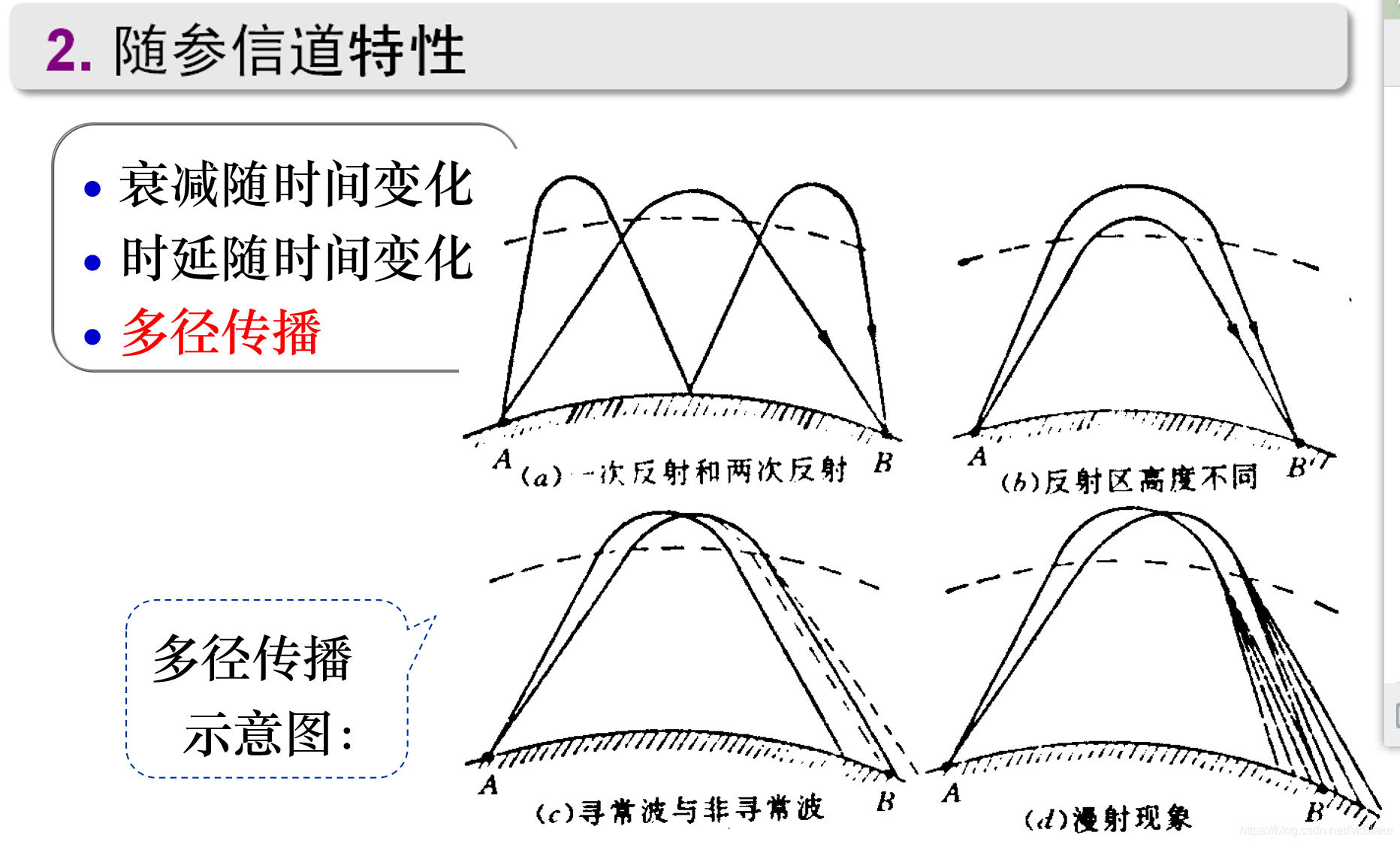

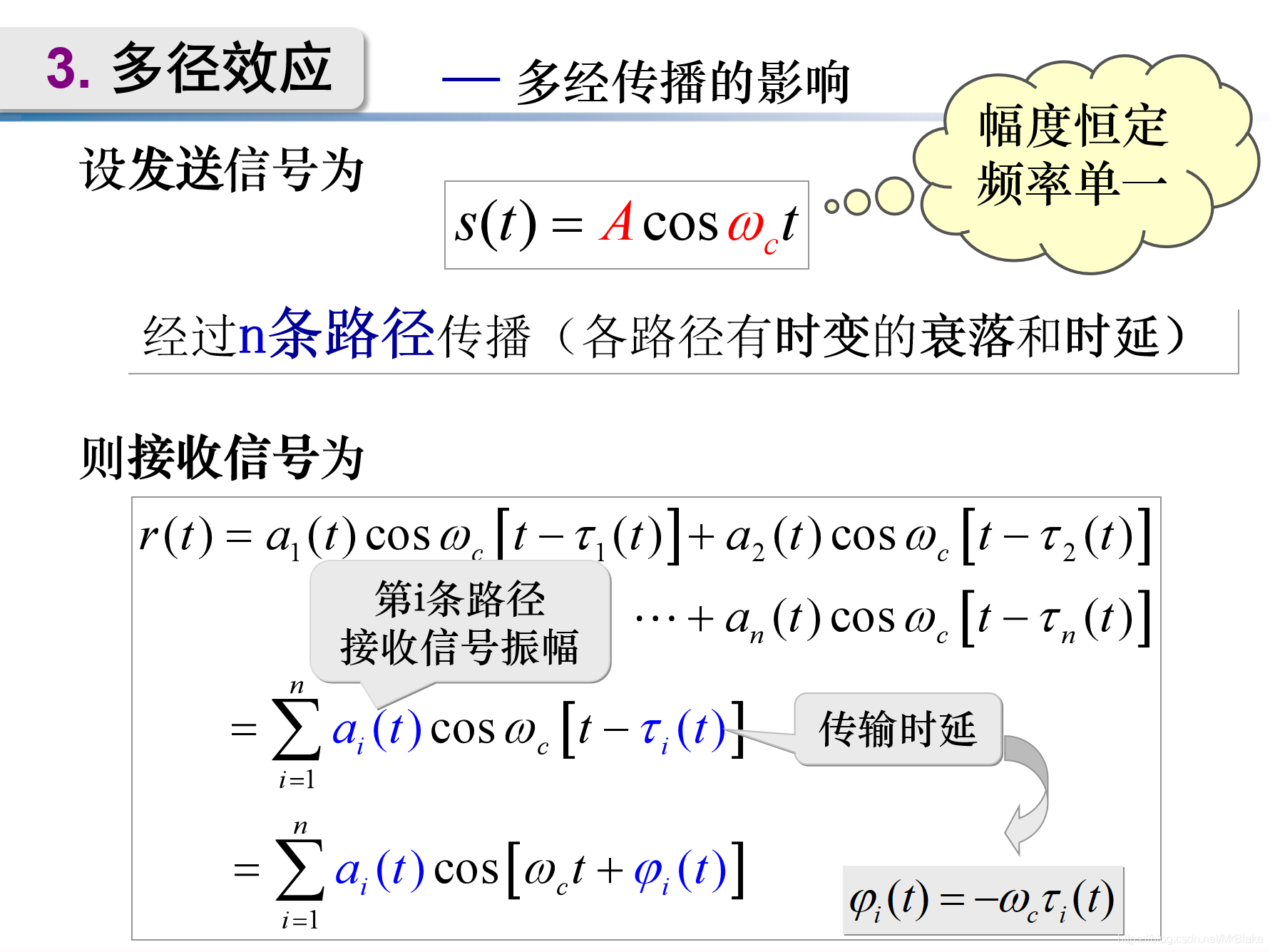

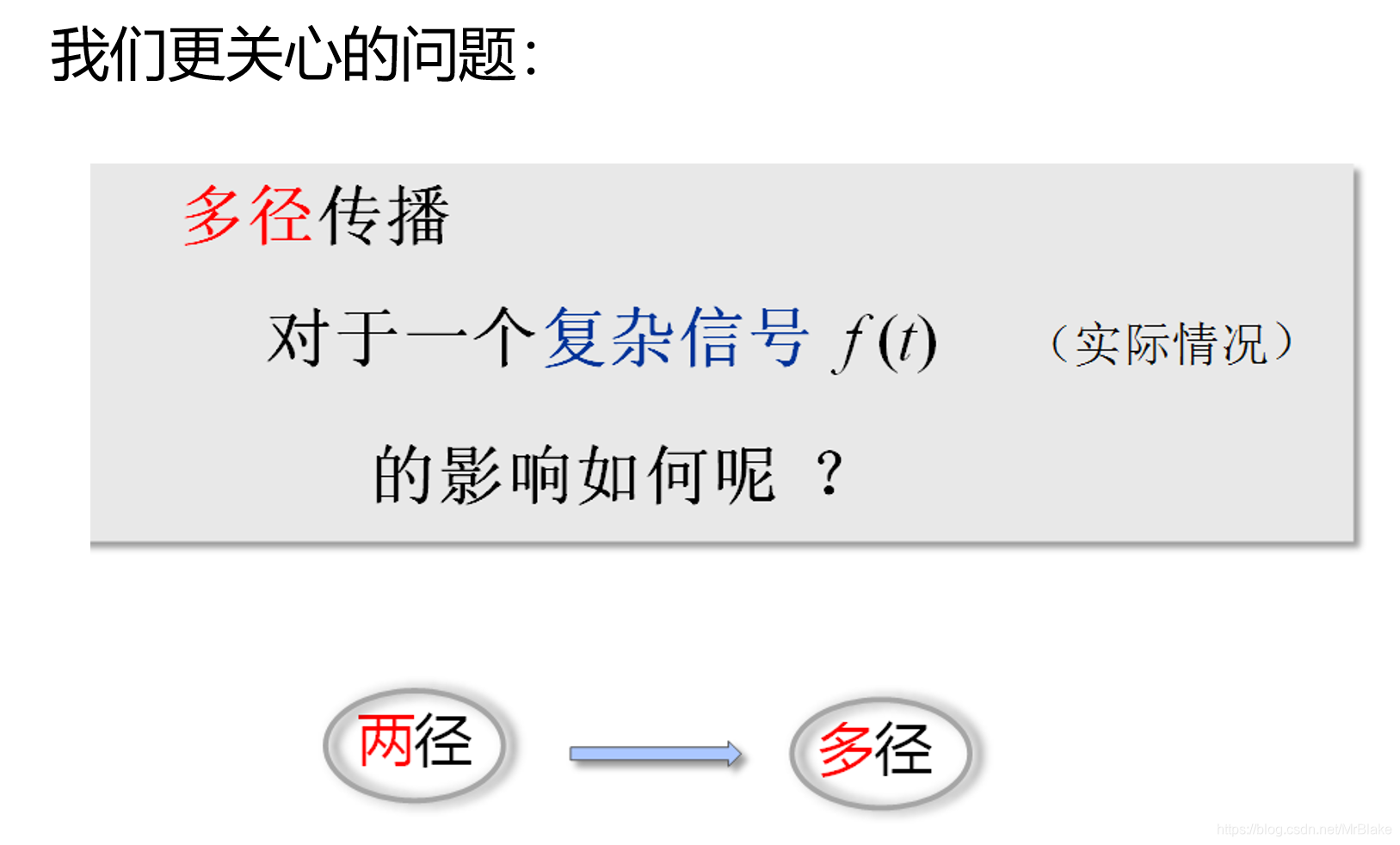

（2）随参信道特性及其对信号传输的影响

随参信道指传输特性随时间快变的信道

四、信道噪声

（1）噪声定义

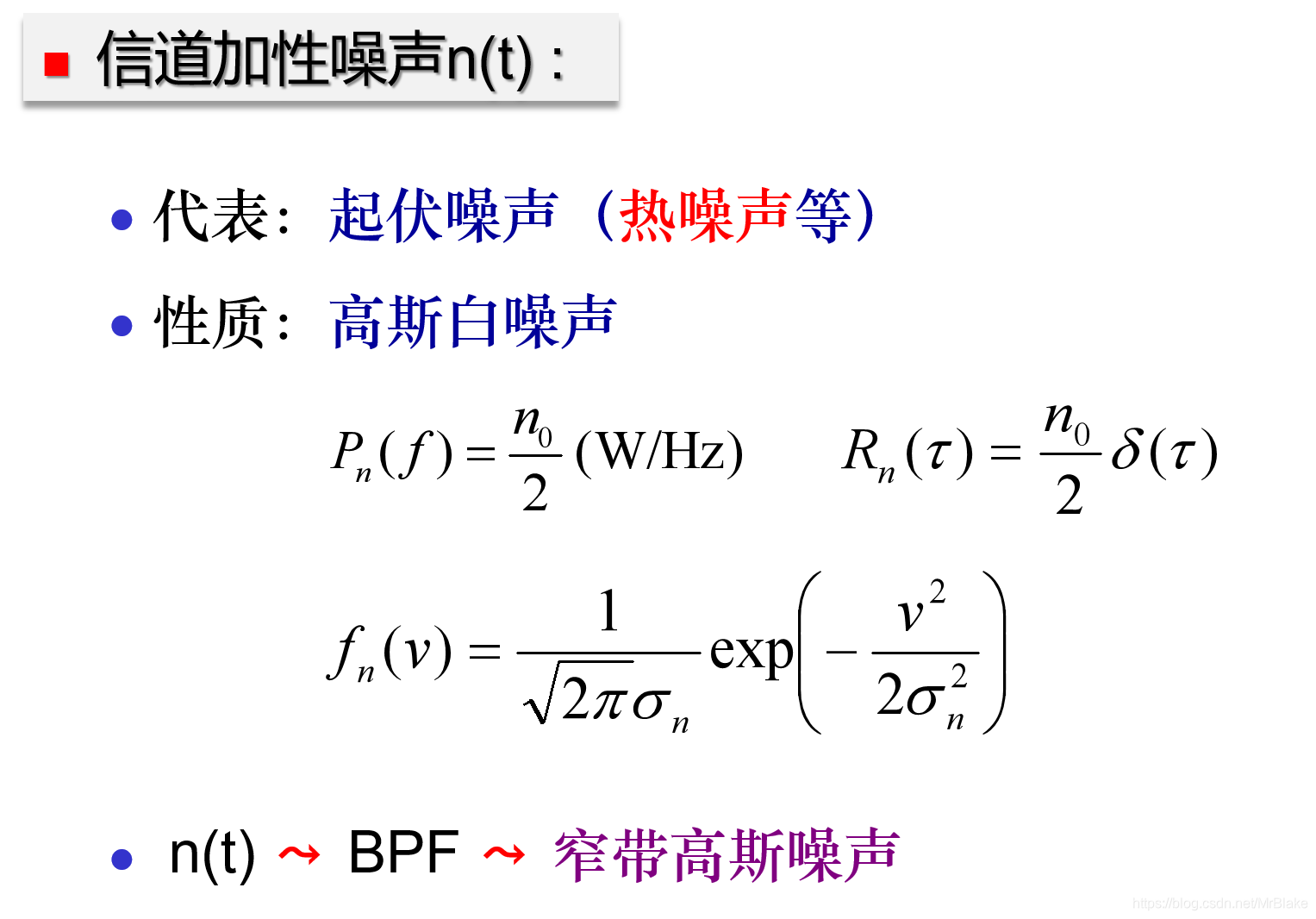

噪声：信道中存在的不需要的电信号，又称加性干扰，它独立于信号存在，它使信号失真，发生错码，限制传输速率

（2）噪声类型

1.按噪声来源分
人为噪声、自然噪声、内部噪声
2.按噪声性质分

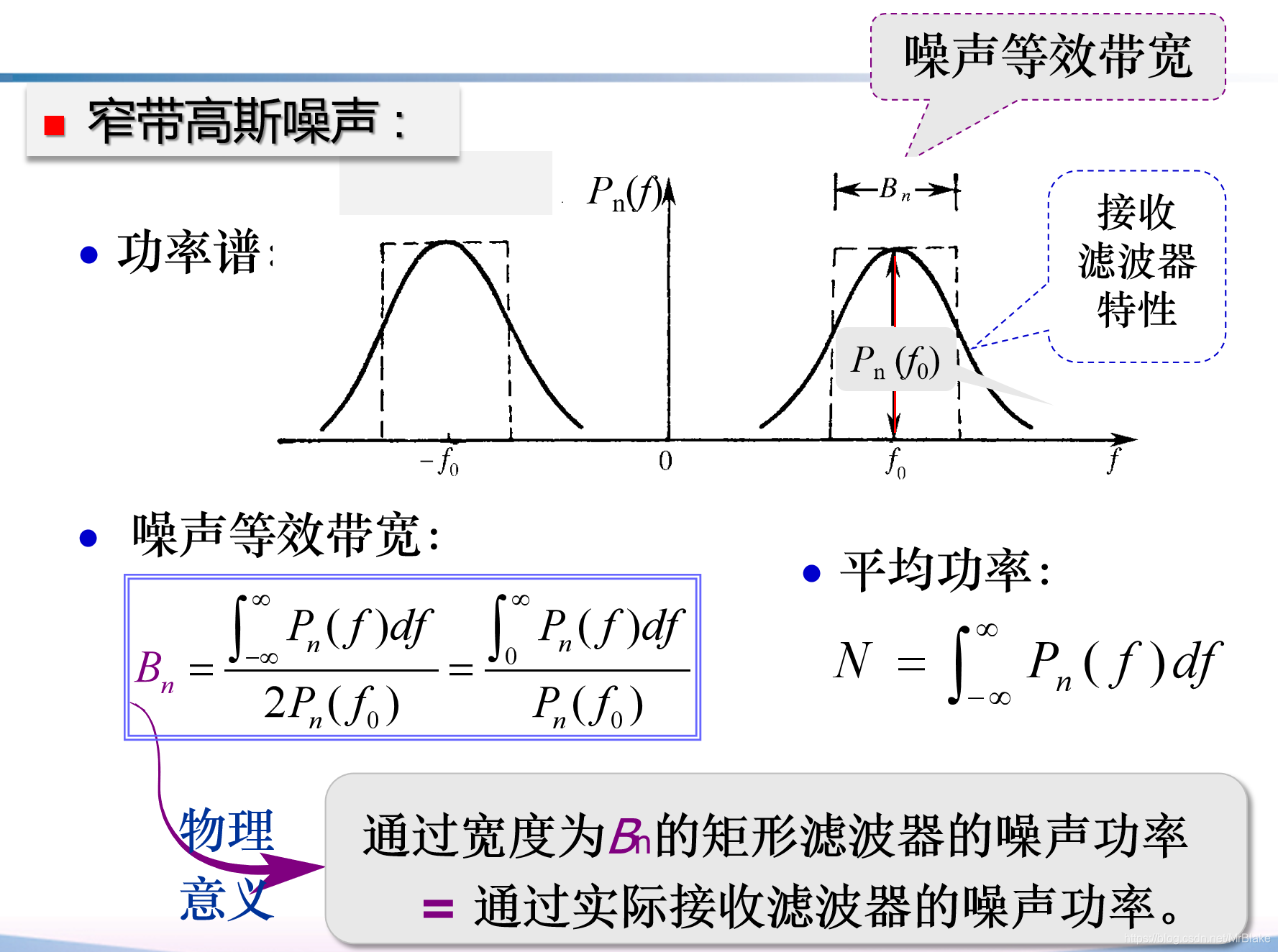

脉冲噪声、窄带/单频噪声、起伏噪声（热噪声、散弹噪声和宇宙噪声）

五、信道容量----指信道能够无差错传输时候的最大平均信息速率

（1）离散信道容量

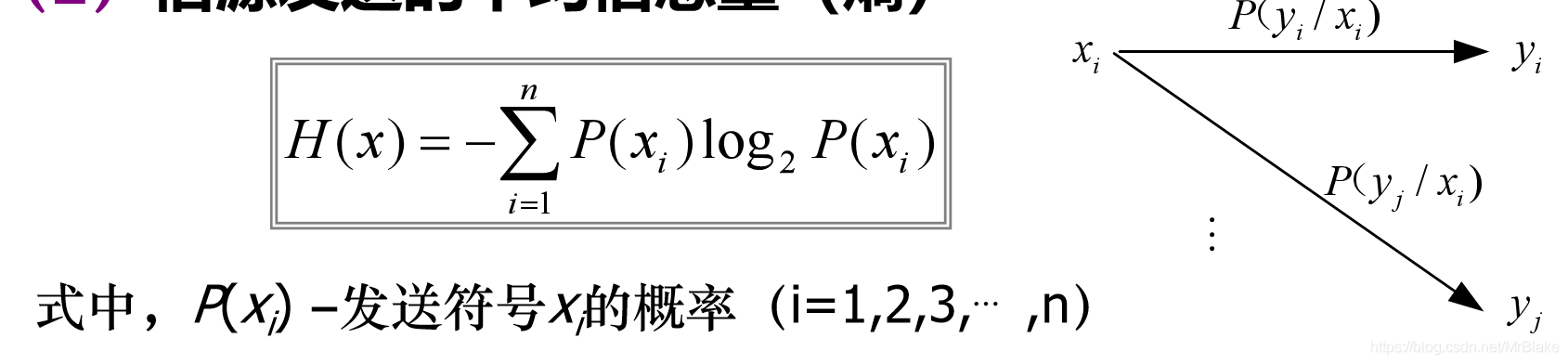

1）信源发送的平均信息量（熵）

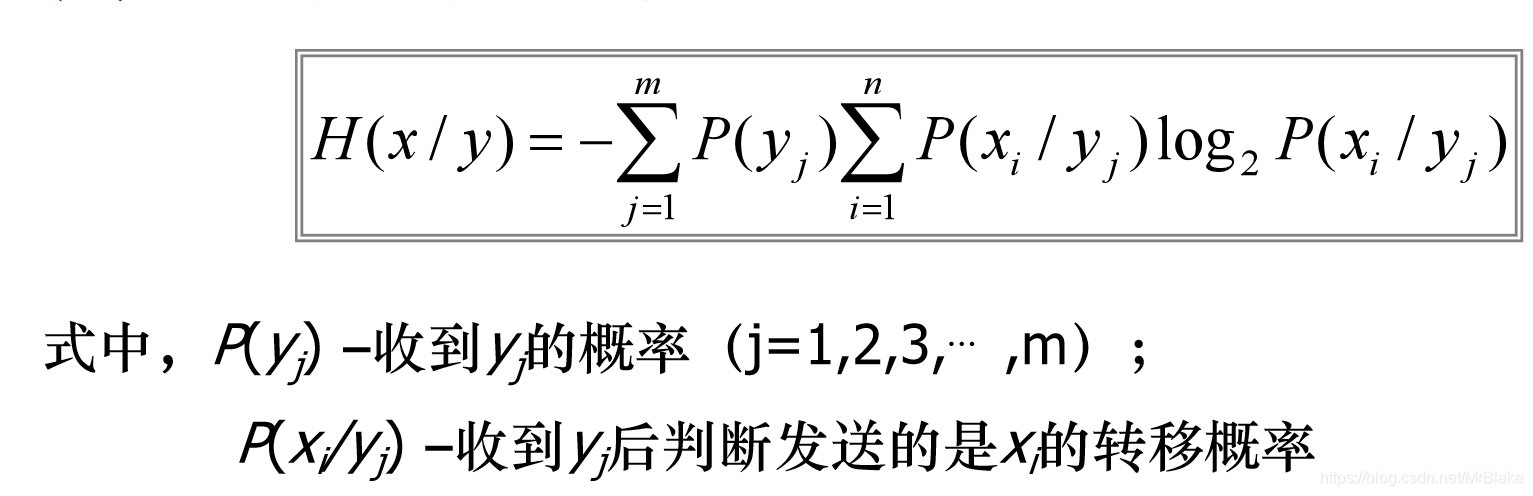

2）因信道噪声而损失的平均信息量

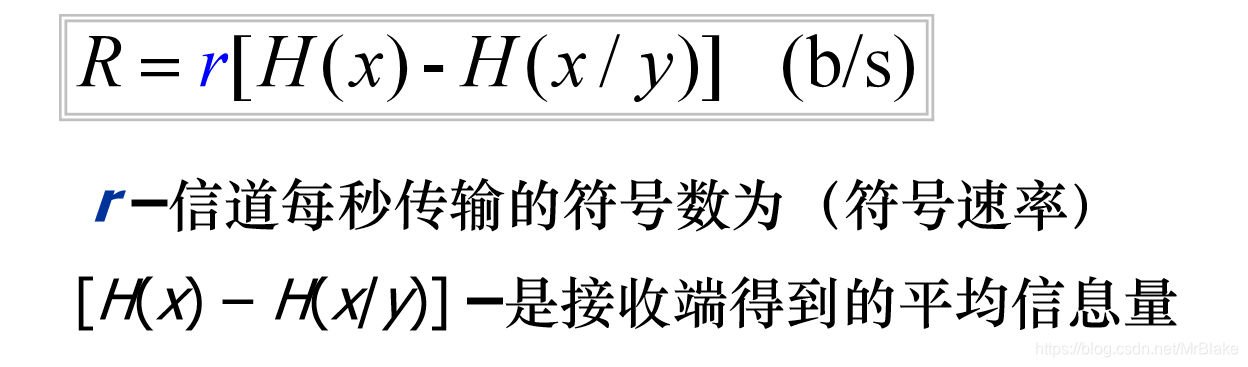

3）信息传输速率R----信道每秒传输的平均信息量

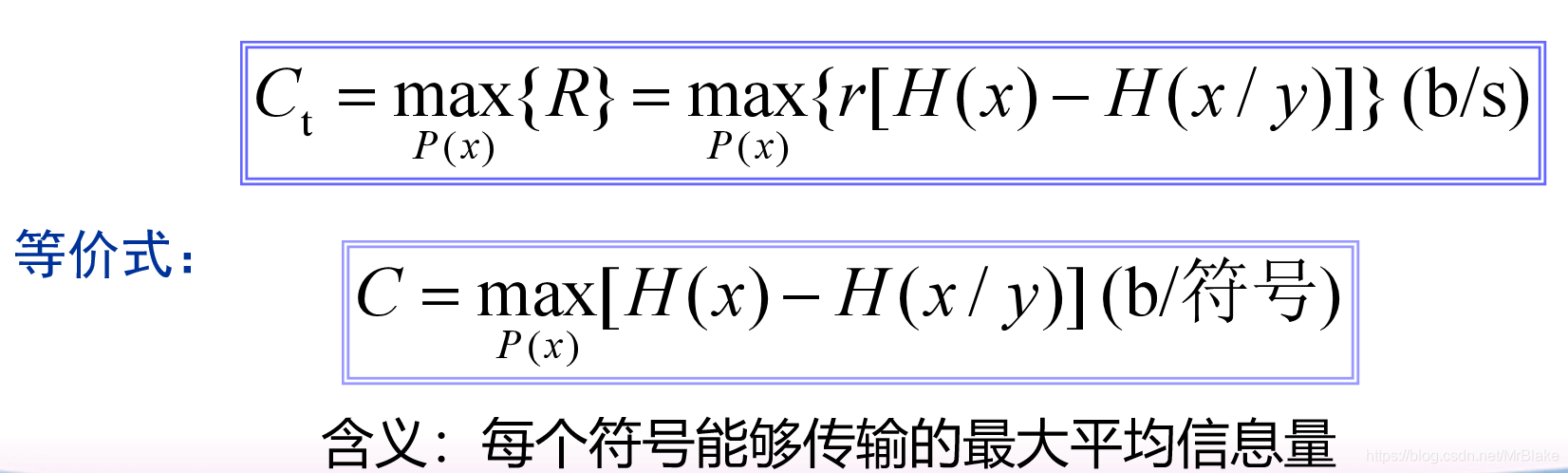

4）信道容量Ct----最大信息传输速率：对一切可能的信源概率分布，求R的最大值

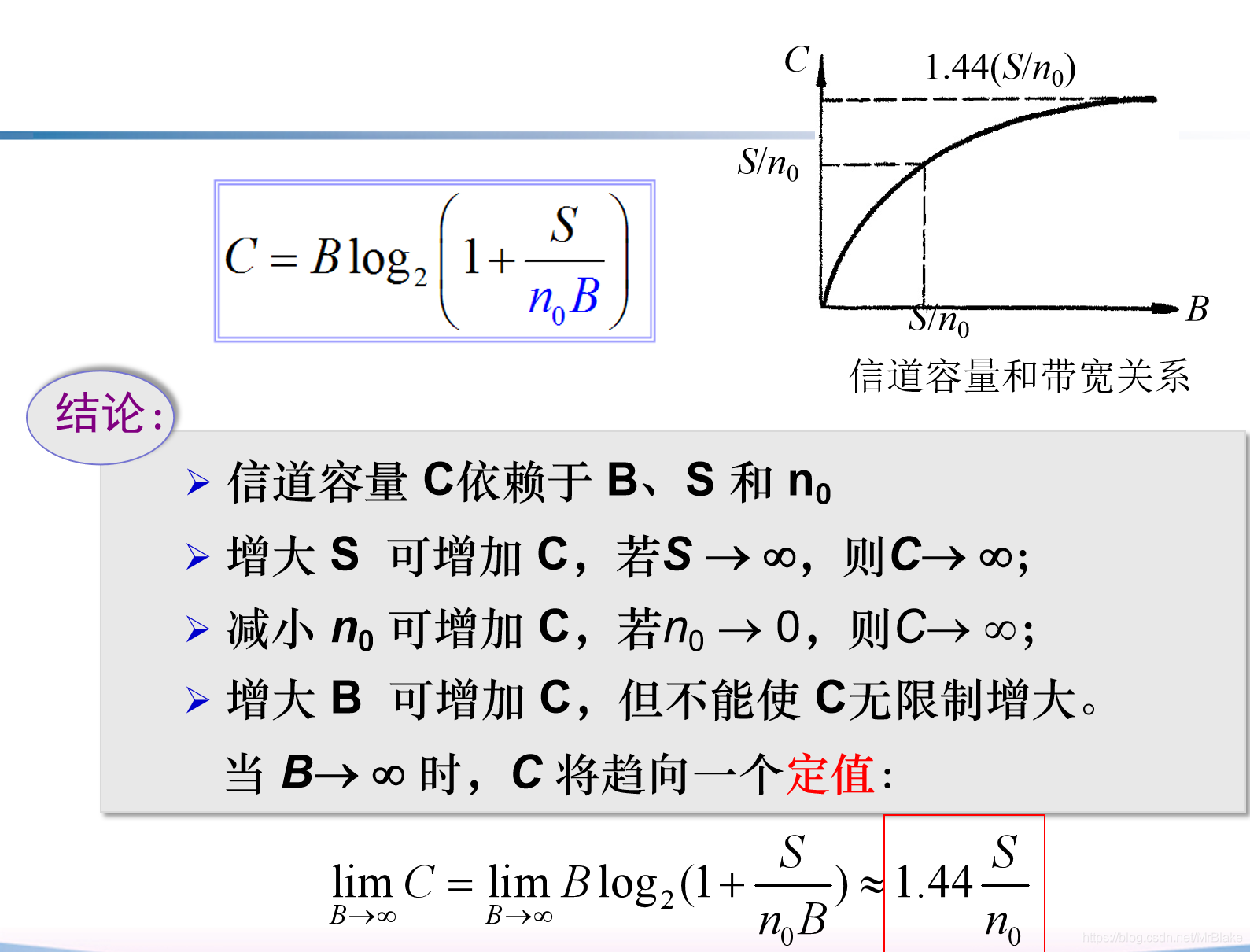

（2）连续信道容量

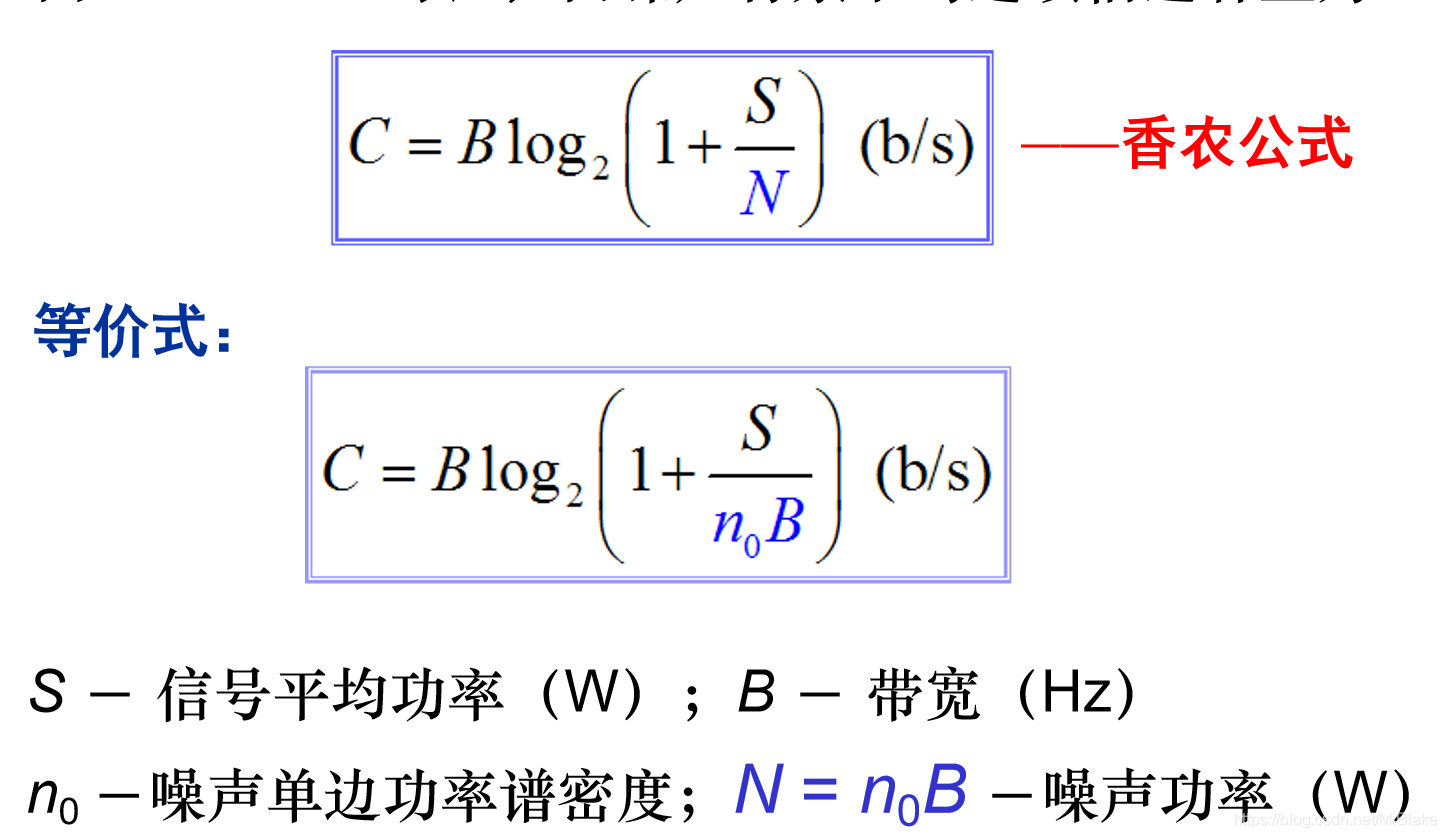

由香农信息论可证，白噪声背景下的连续信道容量为：
含义：当信号和信道噪声的平均功率给定的时候，在具有一定频带宽度的信道上，理论上单位时间内可能传输的信息量的极限数值
意义：若Rb<=C，则总能找到一种信道编码方式来实现无差错传输，若传输速率大于信道容量，则不可能实现无差错传输
应用：信道容量C一定的时候，信道带宽B、输出信噪比S/N和传输时间t之间可以相互转换，增加信道带宽B，可以换取S/N的降低，反之亦然。若S/N不变，增加B可以换取传输时间t的减少
