ITECH IT63XX/ IT90XX系列可编程直流电源RS-232调试记录

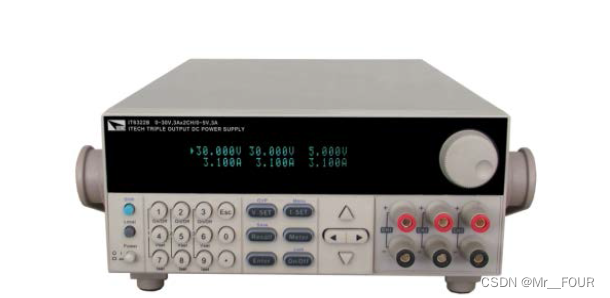

ITECH IT63XX/ IT90XX是由艾德克斯电子有限公司产品。
本次记录设计PC上位机通过RS-232控制程控电源设置/输出等操作。
1. 电源与PC间的通讯

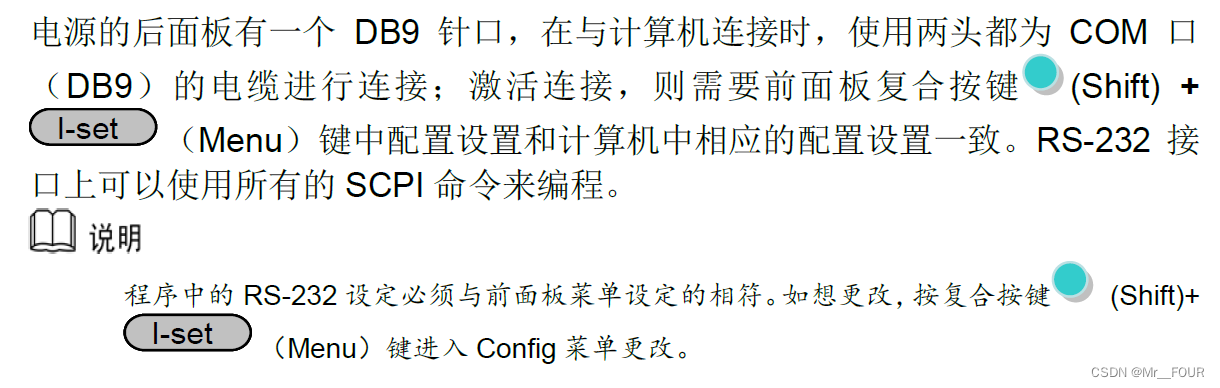

电源能够通过后面板上的DB9插头经电平转换电路连接到RS-232接口上,下面的内容可以帮助您了解如何通过PC控制电源的输出。(制作PC端软件工具)

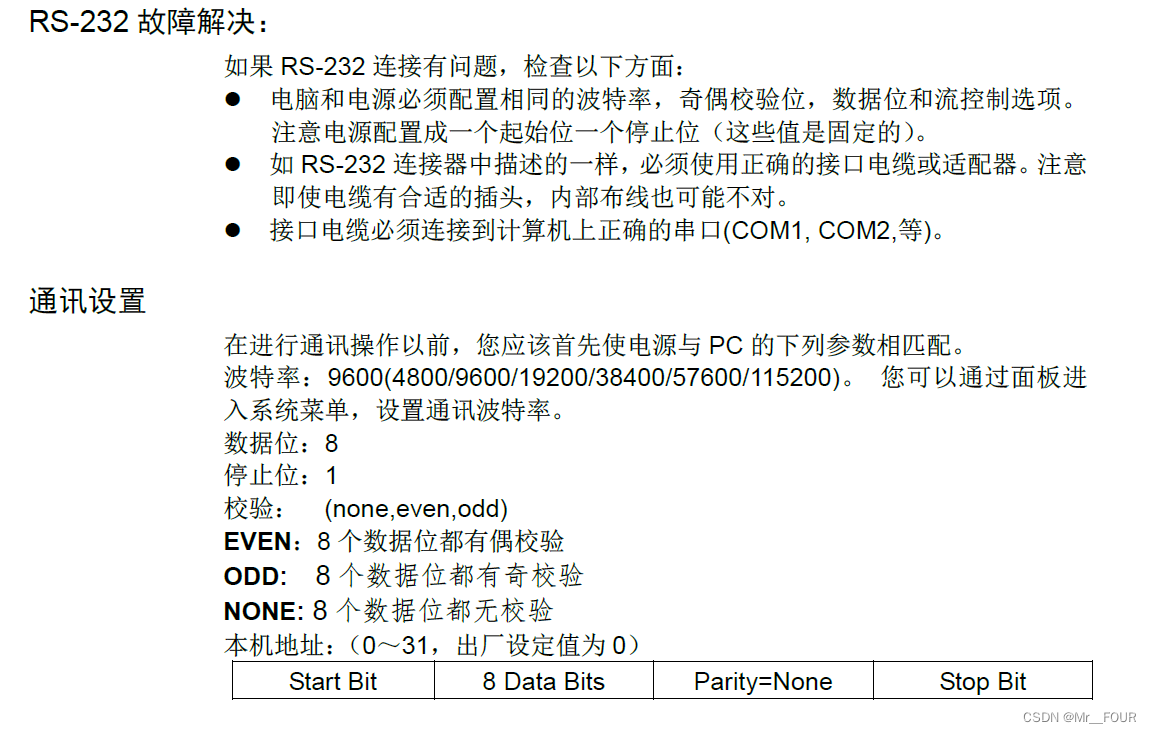

前提配置:需要确定程控电源的RS-232的配置,或者修改配置操作。

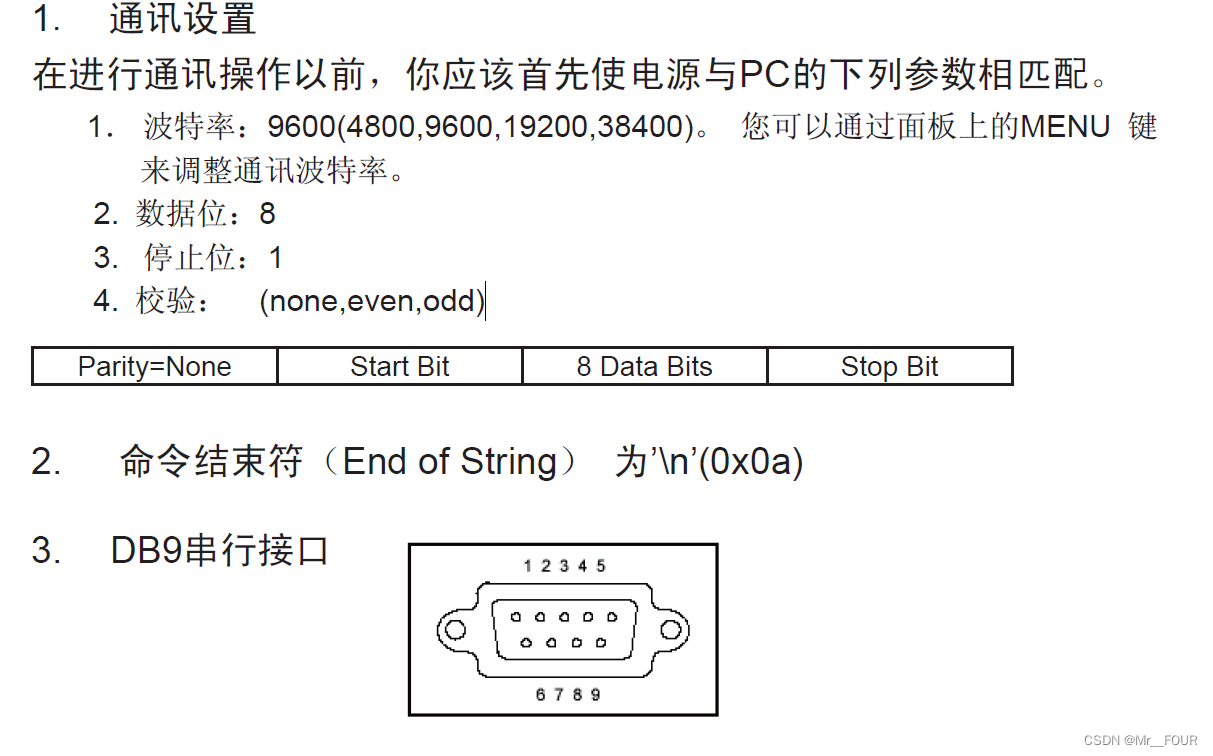

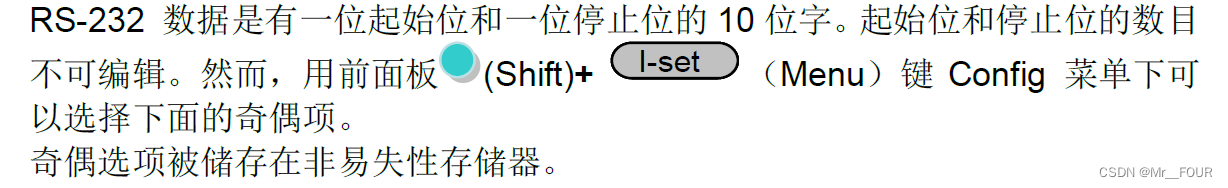

RS-232数据格式设置:

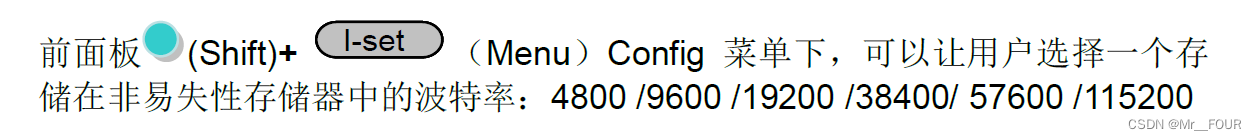

波特率设置:

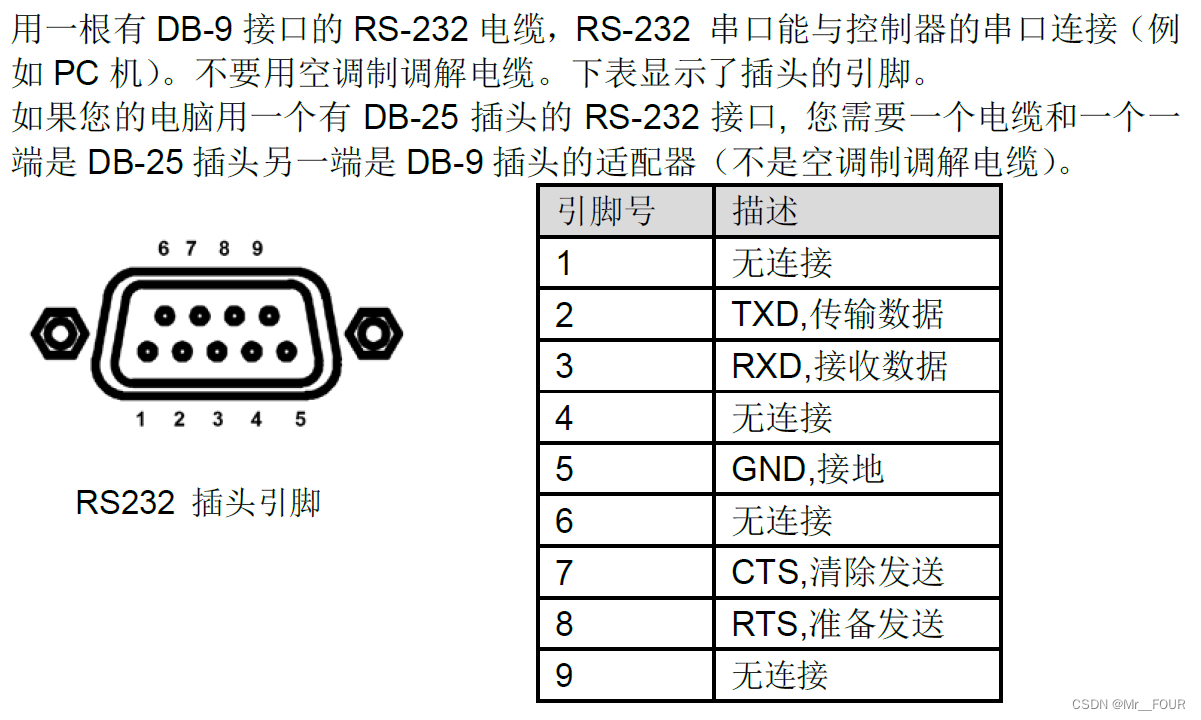

RS-232连接
2. RS-232调试指令
以下指令均可用。
指令说明 | 指令 |
---|---|
开电源 | OUTP[:STATe] 1 |
关电源 | OUTP[:STATe] 0 |
查询状态 | OUTPut? |
设置电流 | [SOUR:]CURR[:LEVel][:IMMediate][:AMPLitude] MAX |
最大限流 | CURR? MAX |
最小 限流 | CURR? MIN |
设置电压 | VOLT 12.000000 |
设定电压输出上限 | VOLT:LIMIT 12.000000 |
查询电压输出上限 | VOLTage:LIMIT? |
查询电压 | VOLTage? |
设置电流 | CURRent MAX |
查询电流 | CURRent? |
开电压输出 | OUTPut ON |
关电压输出 | OUTPut OFF |
当前电流输出值 | MEASure:CURRent? |
当前电压输出值 | MEASure:VOLTage? |
当前的输出功率值 | MEASure:POWer? |
开启屏幕显示 | DISPlay 1 |
关闭屏幕显示 | DISPlay 0 |
设置屏幕显示 | DISPlay:TEXT “ceshi” |
清屏 | DISPlay:TEXT:CLEar |
锁定前面板1 | SYST:REM(Local 键可用) |
锁定前面板2 | SYST:REM(Local 键不可用) |
解锁前面板 | SYST:LOC |
蜂鸣器 | SYST:BEEP |
注:说明:程控电源设置串口模式,Shift+I-SET,Config,Communicarion,RS232,9600.8,N,1,Single
