TFBGA240+25封装尺寸图

最新推荐文章于 2021-02-09 17:26:35 发布
最新推荐文章于 2021-02-09 17:26:35 发布
阅读量2.2k 收藏 1
点赞数 1
分类专栏： 电子-技术-研究 文章标签： 封装 TFBGA240+25
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Mr__Shen/article/details/111102751
版权

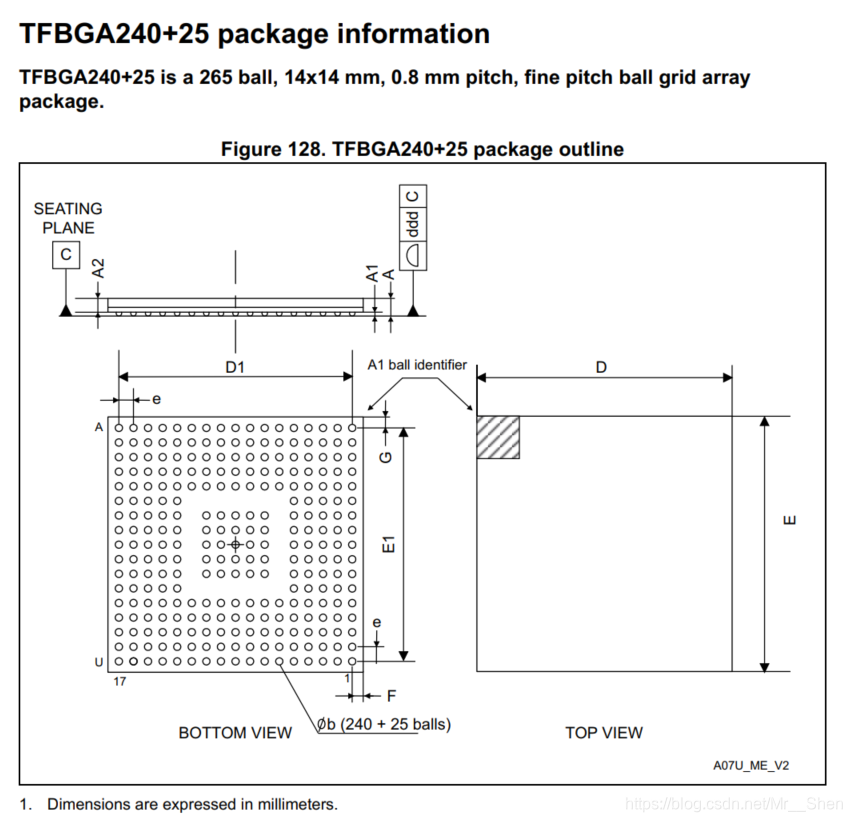

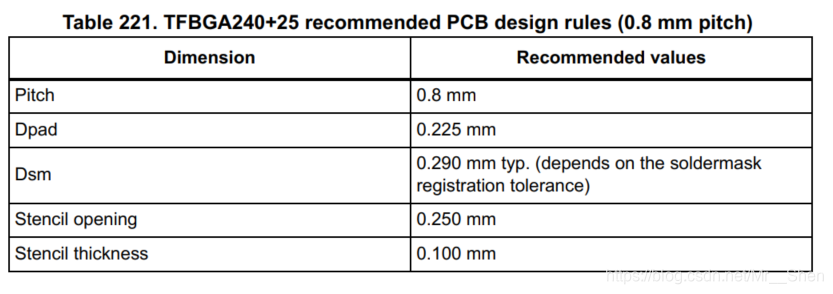

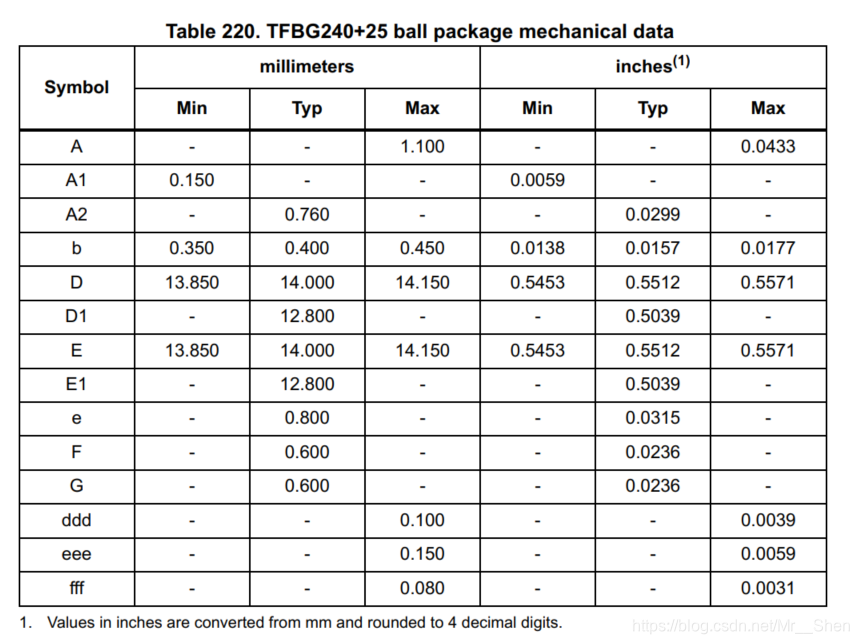

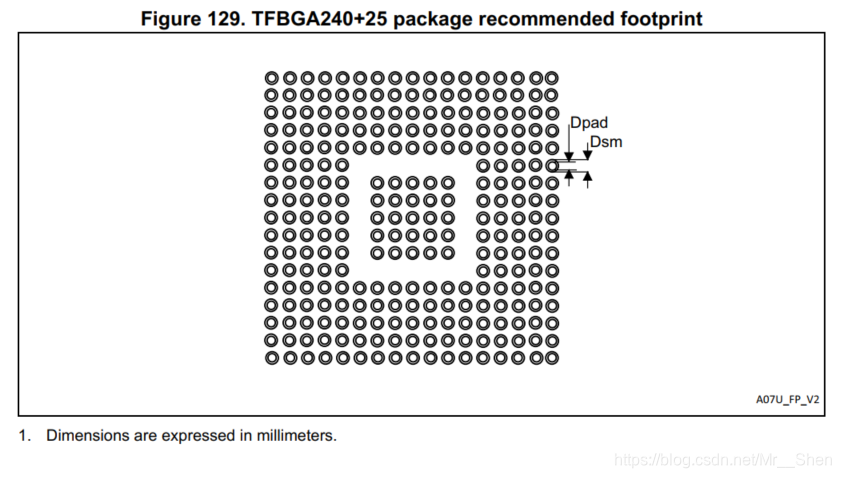

下图是TFBGA240+25封装规格的参数，根据下图的参数，即可制作TFBGA240+25的PCB封装
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
