使用取电协议芯片实现锂电池快速充电方案

常见的多串锂电池供电便携式电子设备如吸尘器、电动工具、音箱等，因其电源电压不尽相同，即内部采用的锂电池串数不同，按照传统的降压型充电方式，都需要使用专用的适配器充电，使用无数不同的充电器为其购买的每台独特设备供电，从而进一步加剧了电子垃圾的激增
目前Type-C（正在成为为单节和多节电池供电设备充电的标准端口）。

要实现 Type-C 接口的快充，通常需要以下几个关键因素：

1. 支持快充的电源适配器 ：电源适配器内置多协议芯片，例如电源适配器支持输出电压为9V12V15V20V 。

2. 适配的充电线：快充 Type-C 充电线能够承受大电流传输，确保充电效率。

3. 设备本身支持快充协议：设备端需要具备一颗Sink PD多协议取电芯片，例如XSP08T芯片，它通过和充电器握手通信，申请出设备所需要的电压为设备快速供电。

4. 充电管理芯片：在设备内部，充电管理芯片主要起到监测、控制和保护锂电池的充放电作用，确保器安全性和稳定性。

总之，要实现 Type-C 接口的快充，充电器、充电线、设备本身以及内部的电源管理都需要协同工作，并且相互兼容支持相应的快充协议

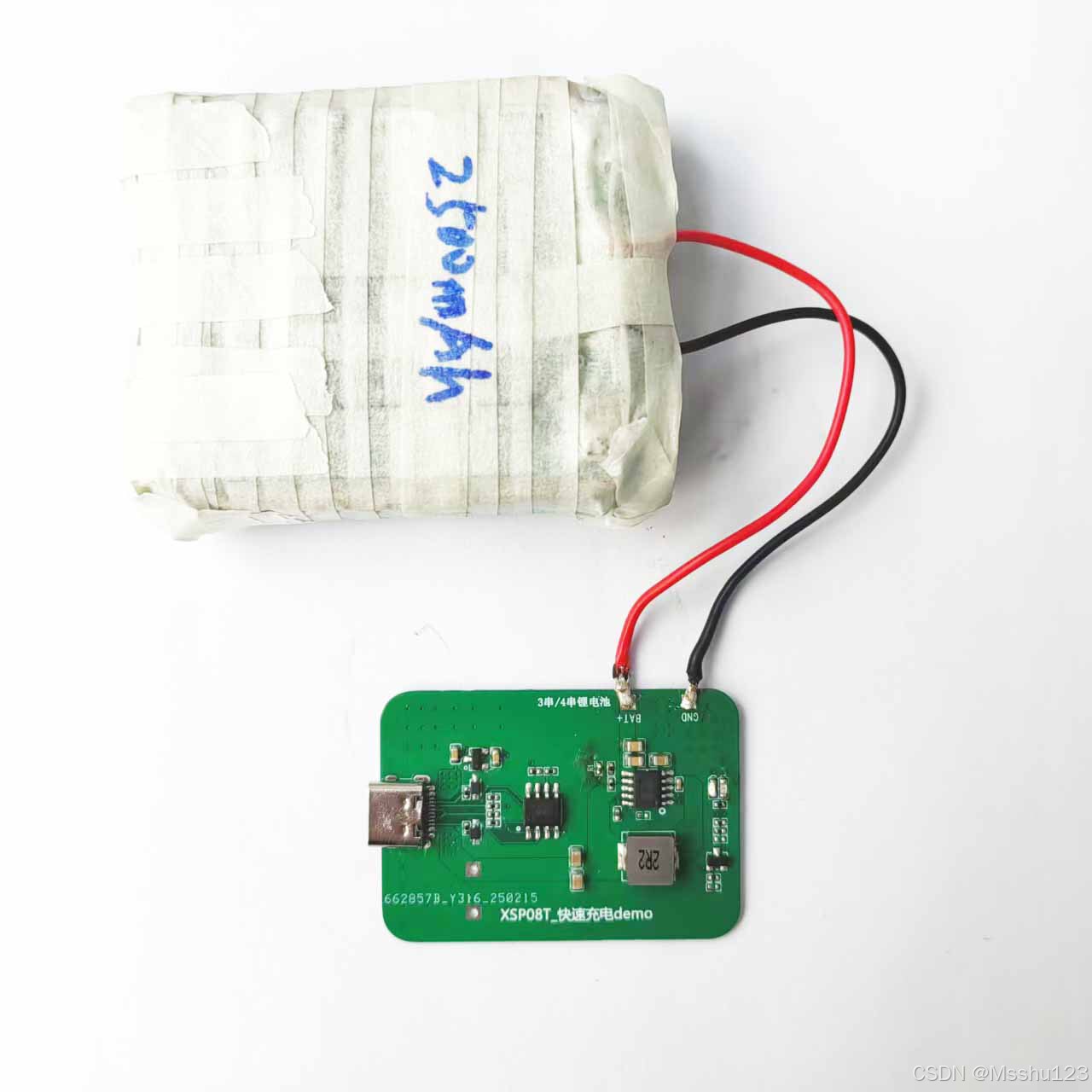

项目案例

设备需求：锂电池 3 节串联 12.6V， 2A 快速充电， 电池容量 2500mAh

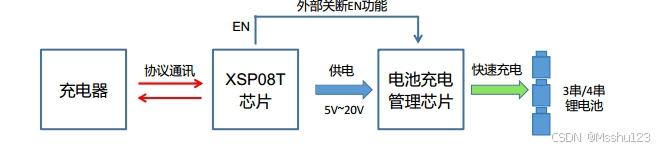

快充方案：取电协议芯片XSP08T+升压充电管理芯片

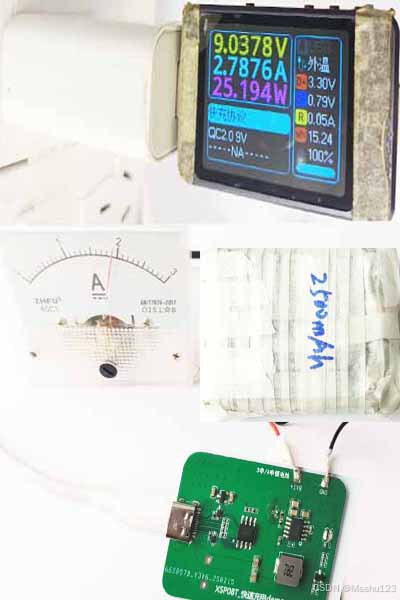

XSP08T 使用默认版本， 电压 9V档位,连接充电器后申请出电压为9V/3A给充电管理芯片供电，实际输入最大功率为26W,充进电池最大功率为24W，电池1小时可充到80%电量，2小时左右可充满100%。比传统的慢充方式快了3倍，节省了设备的充电时间。



XSP08T取电协议芯片概述

XSP08T是一款USB Type-C 受电端（sink）取电控制芯片，支持从充电器等电源上取电给产品供电。芯片集成 PD2.0/3.0 快充协议、QC2.0/QC3.0 快充协议、华为快充协议、三星 AFC 协议等多种快充协议，支持电压向下兼容和多协议自动切换，支持CLASS A和CLASS B电压等级，可提供外部关断使能EN控制功能。



应用领域

小家电：如智能咖啡机、空气炸锅等，通过XSP08T实现快速充电，提升使用便捷性。

个人护理：筋膜枪、卷发器等，确保设备在需要时迅速充满电，满足即时使用需求。

智能家居：智能门锁、智能照明等，通过XSP08T实现低功耗待机与快速启动，提升系统效率。

个人电子：吸尘器、智能穿戴设备（手表、手环）、蓝牙音响等，利用XSP08T的多协议兼容性，确保在各种充电场景下都能获得最佳充电体验。

无人机：为无人机提供稳定、高效的电力补给，延长飞行时间，提升任务执行效率。
