CAD如何修改尺寸标注的数字内容及数字大小

很多小伙伴在问，怎么去修改尺寸标注的数字大小呢？标注的数值可以自定义吗？那么我们今天就来讲解一下这个问题，这里有两种方法可以修改尺寸标注的数字，我们用CAD梦想画图软件来操作一下吧！

方法一

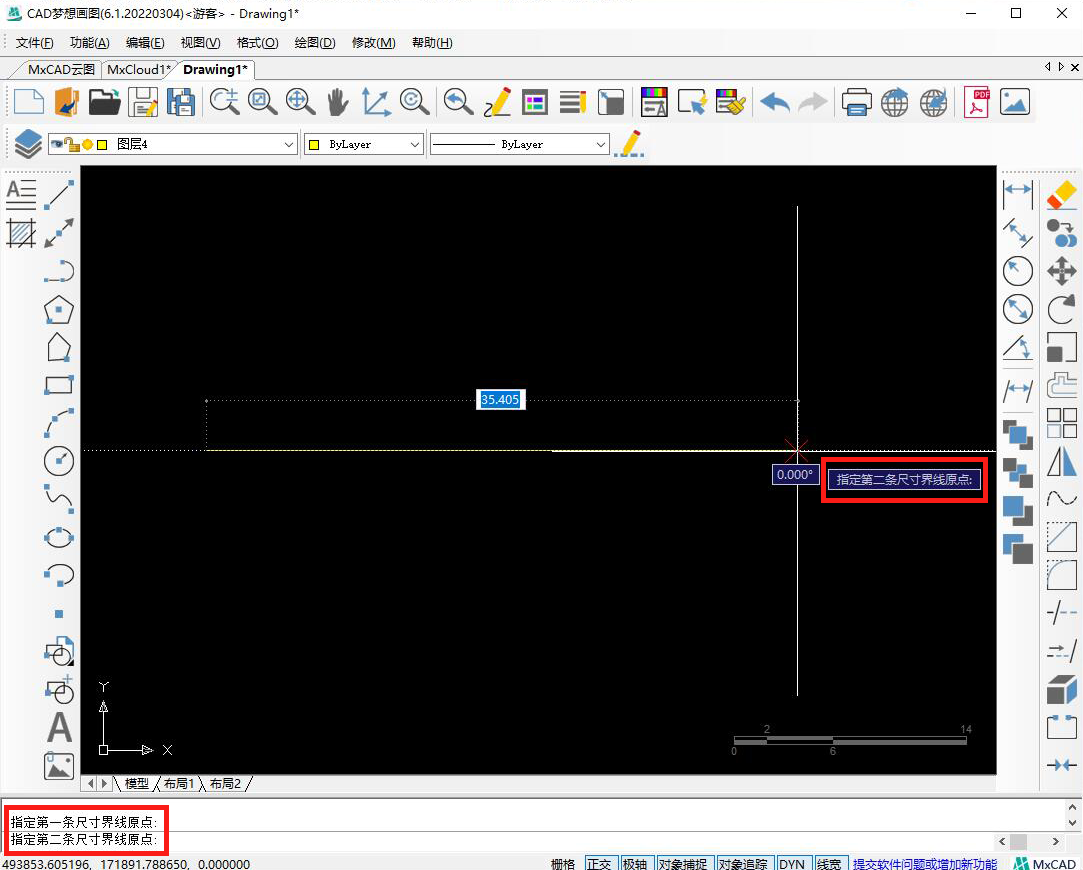

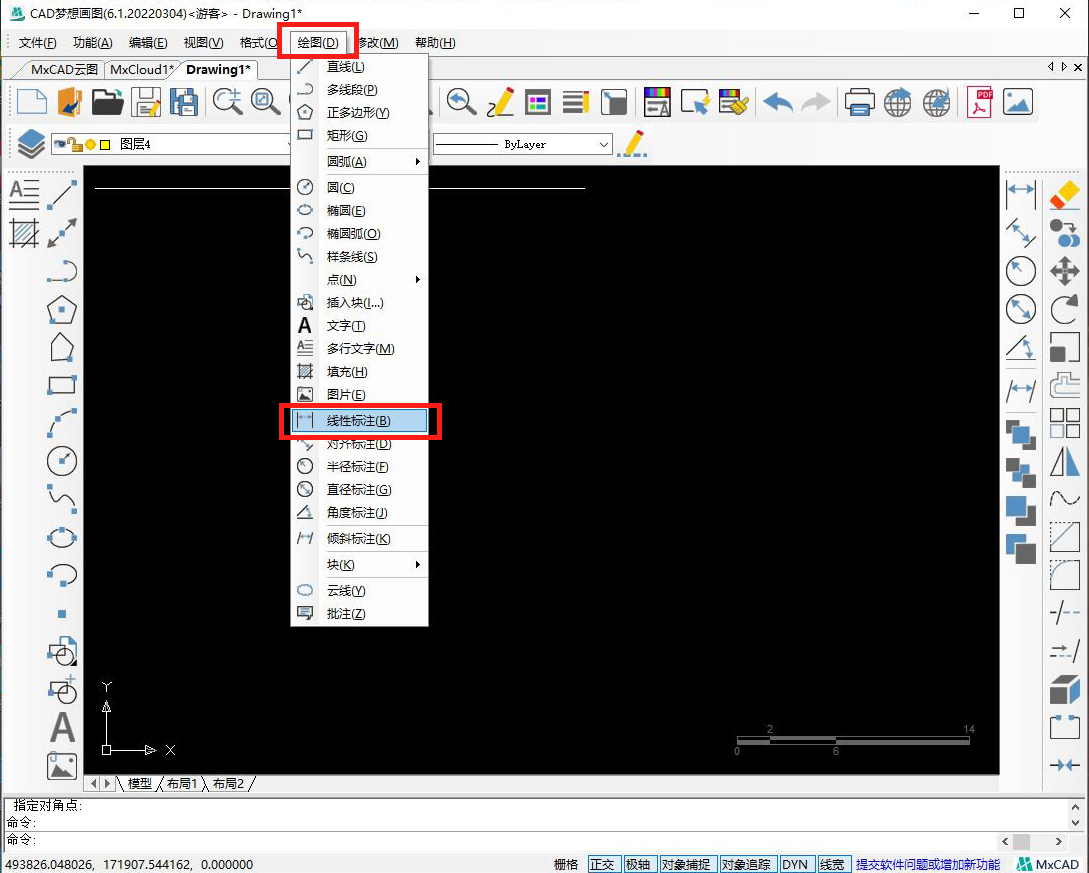

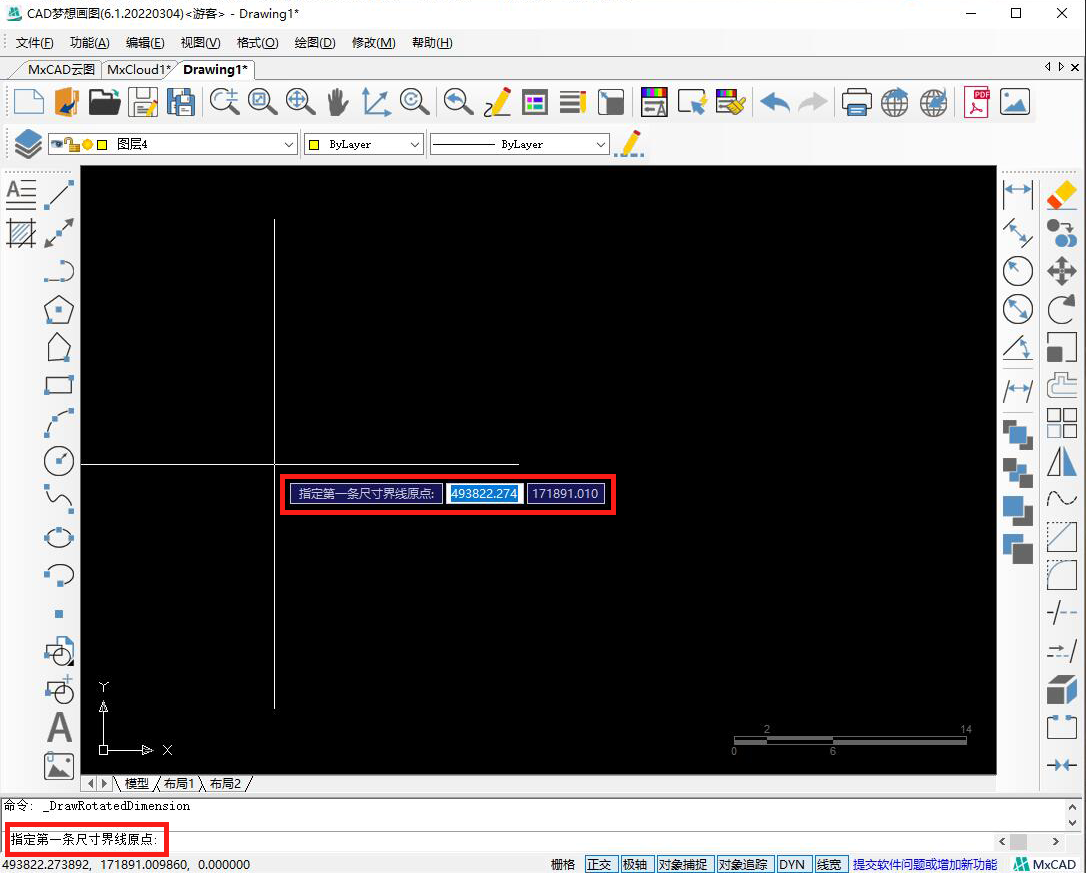

1.点击CAD软件图标，进CAD主页，使用CAD线性标注命令，点击菜单栏的“绘图——线性标注”，或者输入CAD线性标注的快捷键“DLI”，再按下空格，接着指定第一条以及第二条尺寸界线原点，绘制一条任意长度的尺寸标注。

线性标注

第一条

第二条

尺寸标注

2.这个时候我们想要修改尺寸标注的数字内容和大小，应该怎么做呢？首先我们打开CAD菜单栏的“格式——标注样式”，在弹出的标注样式管理器面板中，选择“修改”。

标注样式

修改

3.接着弹出修改面板中，选择“文字——文字高度”，输入想要的文字高度数值，可以决定尺寸标注的数字大小。输入数值越大，尺寸标注的数字越大；输入数值越小，尺寸标注的数字越小。输入完成后，点击确定，回到标注样式管理器面板中，点击“置为当前”按钮，然后关闭面板，数字大小修改完成。

文字高度

置为当前

修改完成

方法二

4现在我们来讲一个更快速的方法，双击尺寸标注，或者选中标注，再单击鼠标右键，选择对象特性。打开特性面板，看到文字一栏，在“高度”后，输入想要的数值，再按下回车键，数字高度修改完成。

对象特性

数字高度

5.接着再看向文字一栏中的“替换”，可以将数值换成自家想要的数字。这里我们输入“50”，然后按下回车，数字内容也修改完成了。

替换

数字替换完成
