CAD 拉伸技巧-解决拉伸失败、拉伸变形等问题

拉伸

拉伸："STRETCH"

通常画好图纸后发现尺寸不对需要修改，就会用到拉伸命令来修改图形大小。

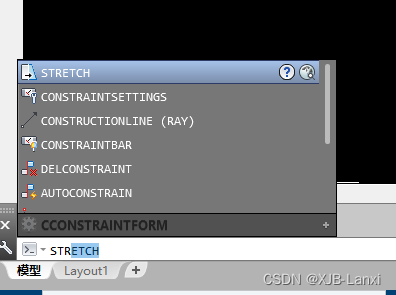

输入“STR”，自动填充完成命令"STRETCH"就是拉伸命令。或者直接选择右侧拉伸命令

实战演练：

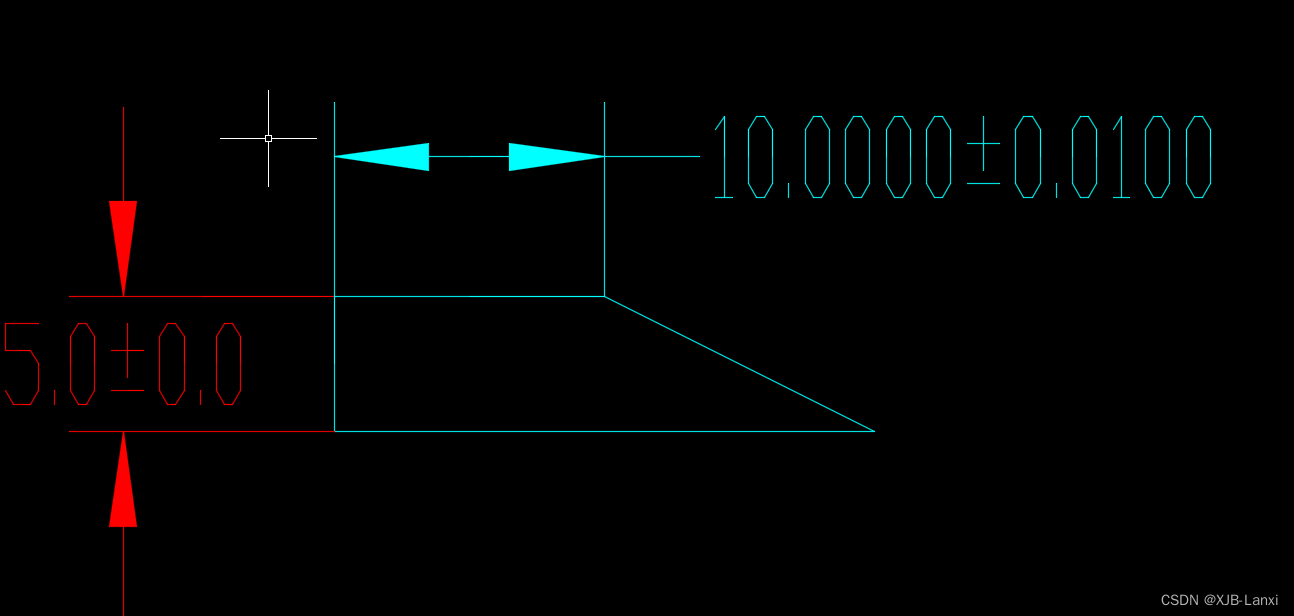

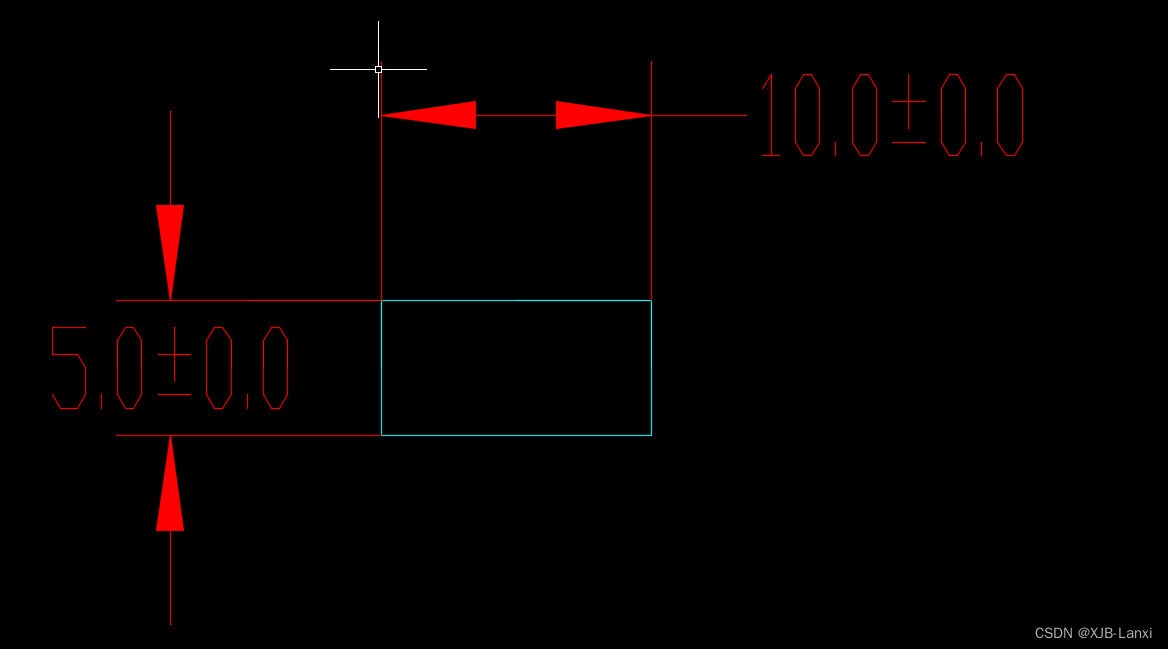

如图所示：有一个长度10宽度5mm的矩形，需要变成长度20，宽度10mm的矩形

第一步：选中矩形

第二步：点击拉伸命令

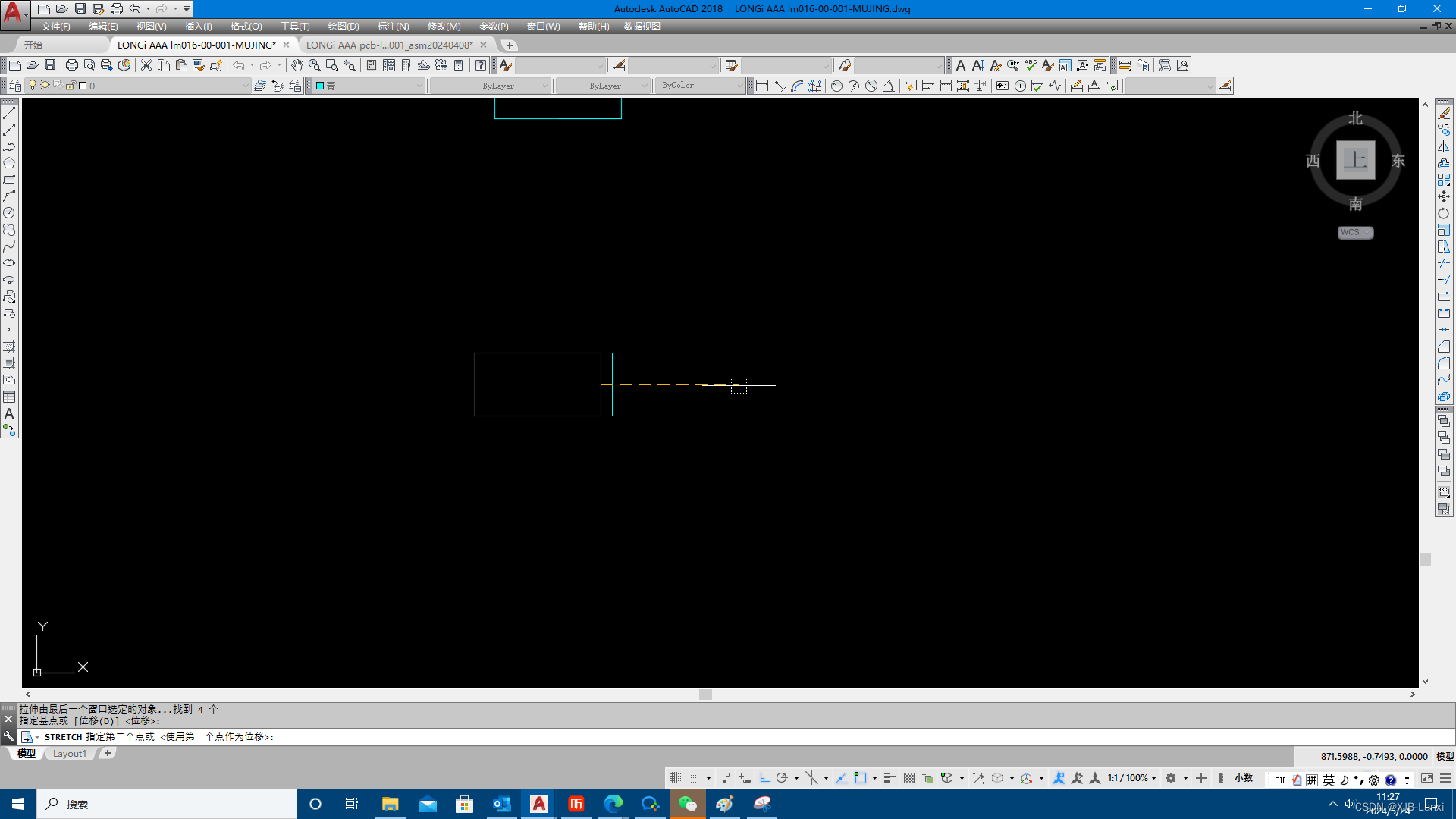

第三步：点击拉伸基准点

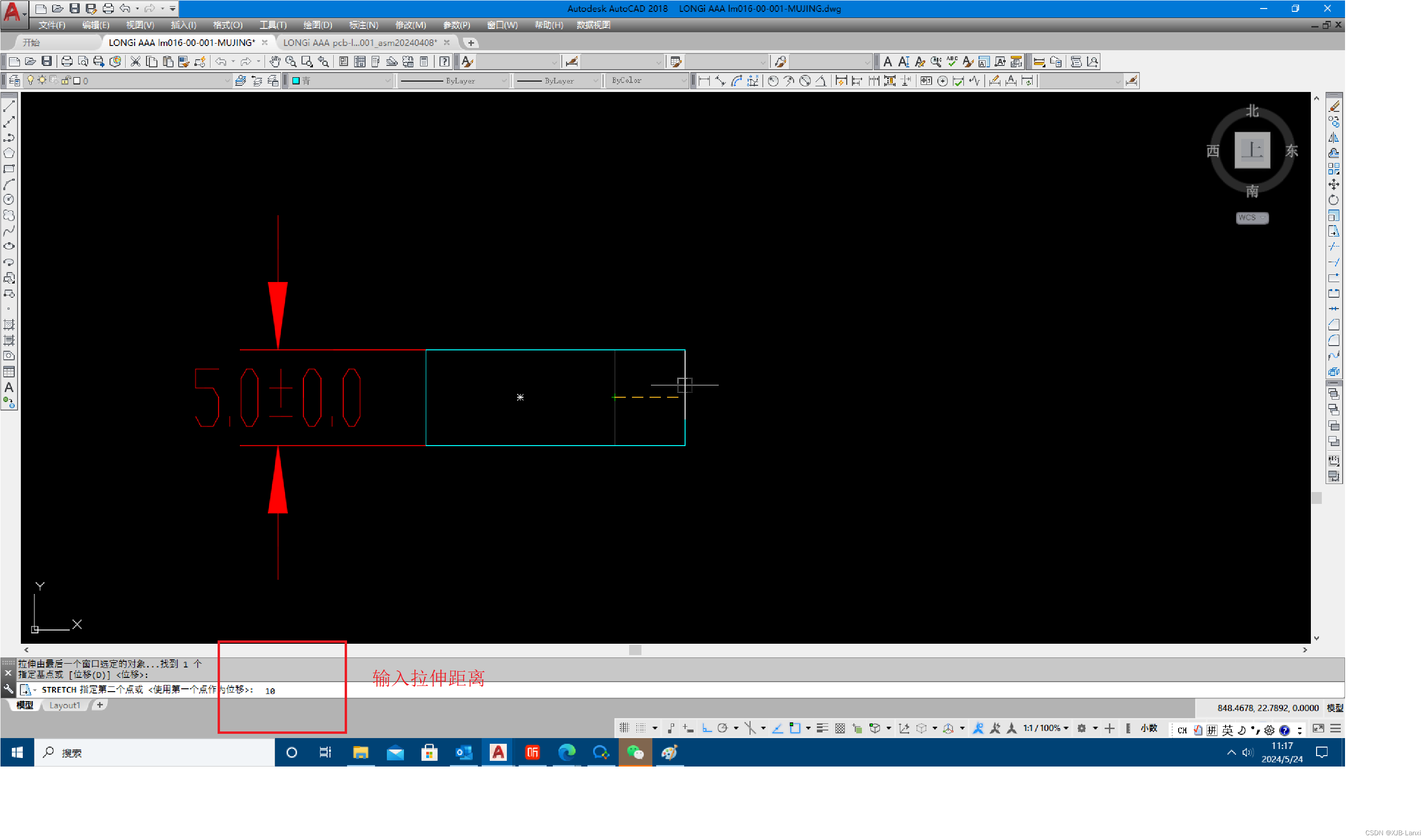

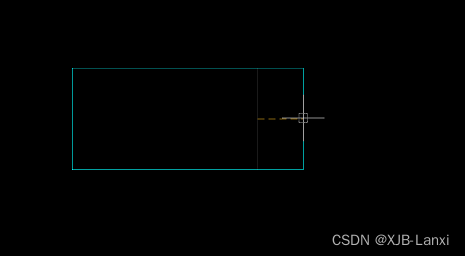

第四步：输入拉伸距离

第五步：回车确认

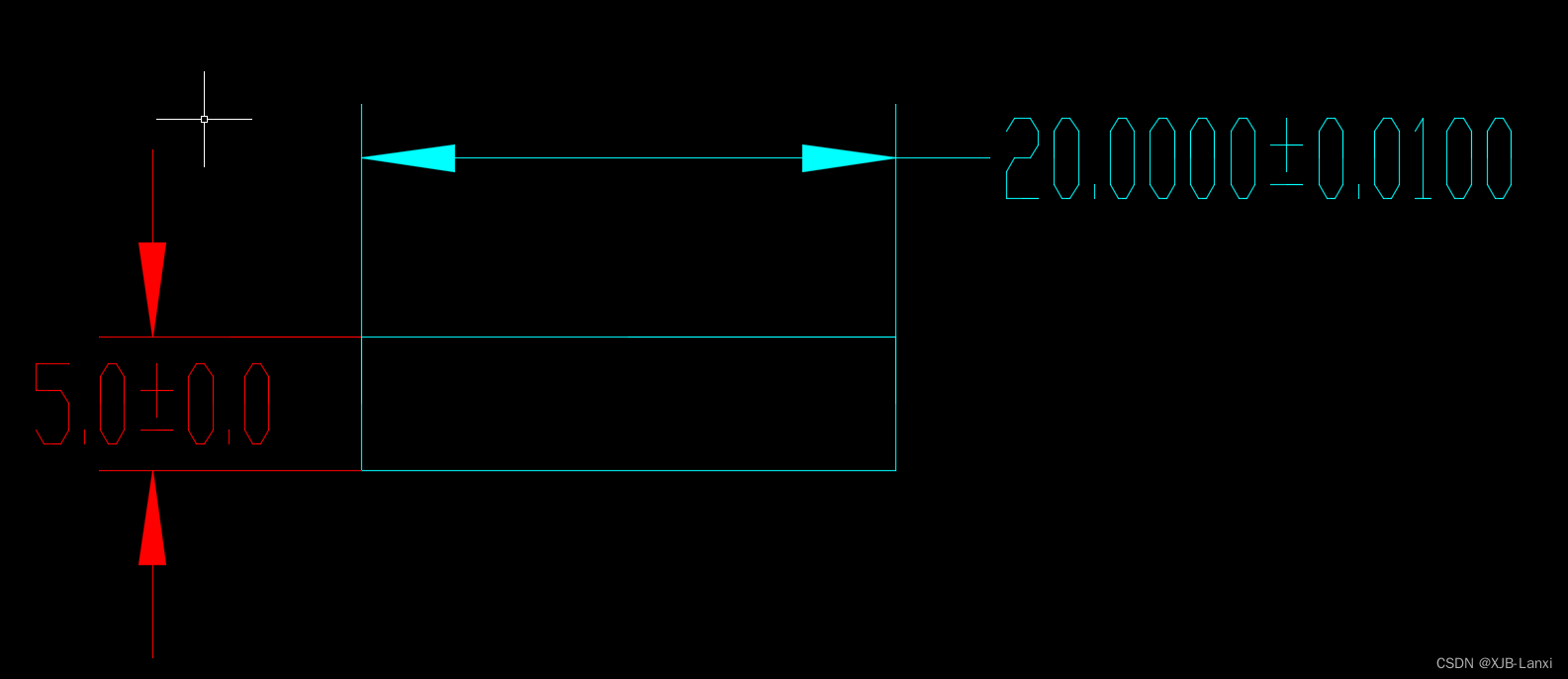

这样拉伸就完成了。

拉伸失败案例：

案例一：拉伸变成了平移

原因：矩形不是一个整体，选择拉伸对象的时候选择了所有线段。拉伸失去了基准点导致图形整体平移。

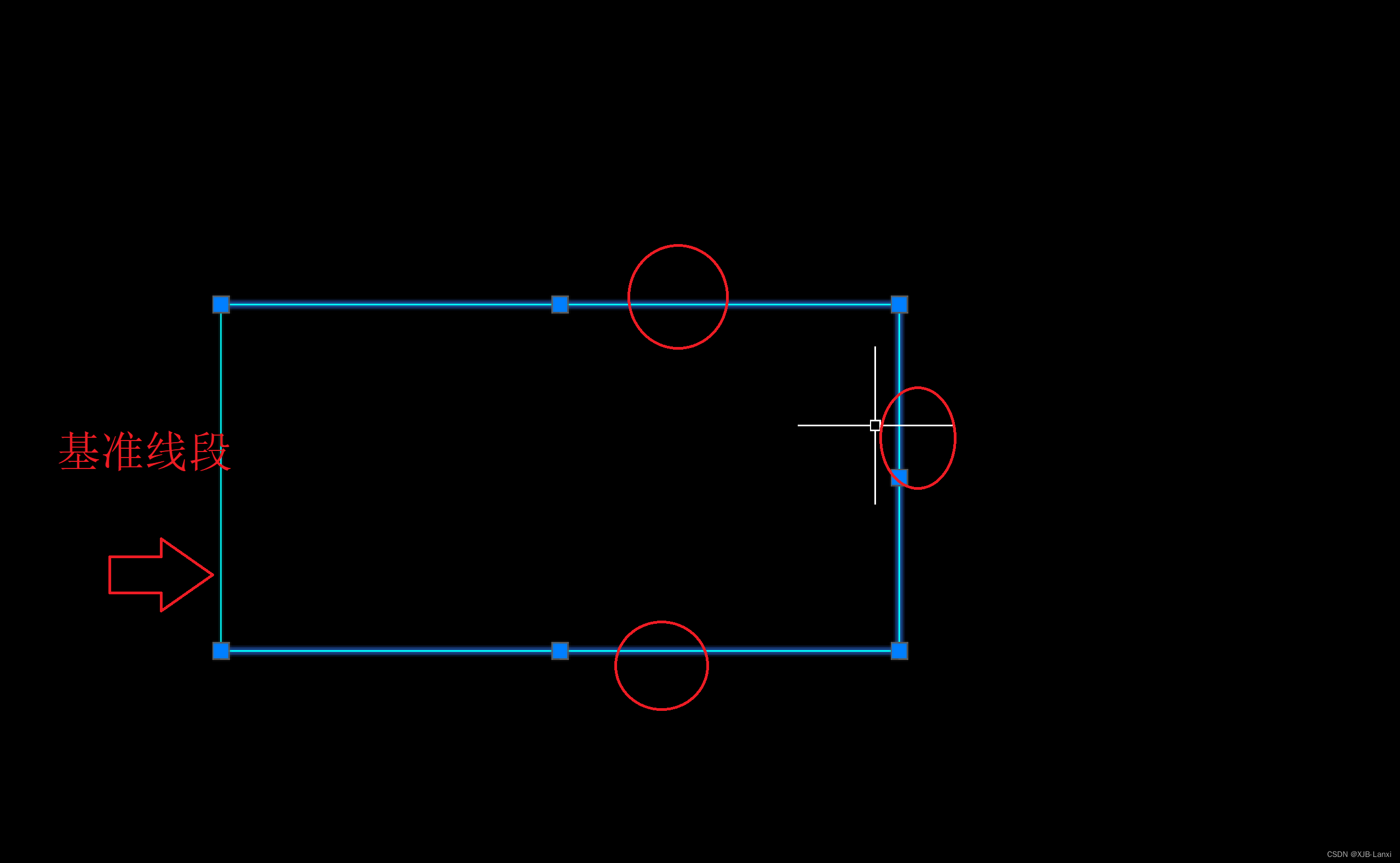

解决办法：拉伸选择对象不要选择基准线段。只选择拉伸对象的线段，再去拉伸就可以了。

案例二：只拉伸了一部分

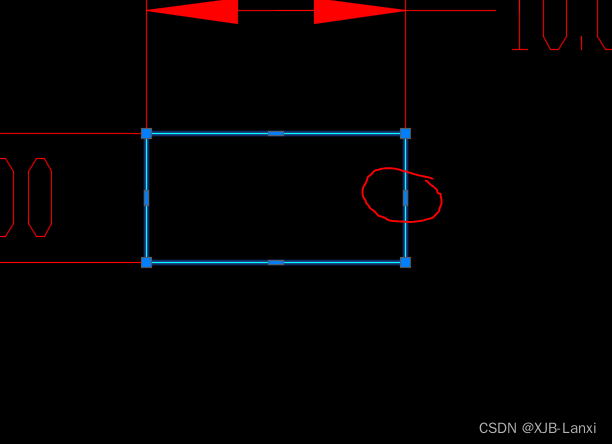

解答：所选中的矩形是一个整体线段，整体线段有固定点无法拉伸，可以鼠标直接点击红圈所示的拉伸点进行拉伸。或者将其爆破后拉伸。
