BMI160 BOSCH/博世 六轴 加速度 陀螺仪 传感器

已于 2023-03-01 18:02:18 修改
阅读量1.5k 收藏 8
点赞数
分类专栏： 常用半导体芯片推荐 文章标签： 六轴传感器 BMI160 加速度计
于 2023-03-01 17:56:01 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/MyLovelyJay/article/details/129286678
版权

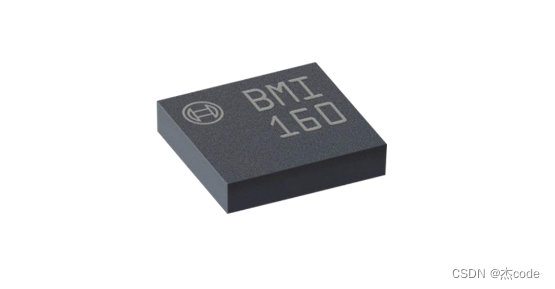

BMI160 6轴惯性运动传感器，采用MEMS传感器封装，将16位3轴加速度计和超低功耗3轴陀螺仪集成在一起。当加速度计和陀螺仪在全速模式下运行时，耗电典型值低至950µA，仅为市场上同类产品耗电量的50%或者更低。

Bosch BMI160专为智能手机、平板电脑、可穿戴设备设计，内置智能计步算法，可通过寄存器直接读取步数。内置的3轴加速度和3轴陀螺仪可以实现跑步，健身等运动检测。内置LDO电源管理芯片，支持3.2~6V宽电压供电，并且板载I2C电平转换电路，兼容Arduino 3.3V以及5V的控制器直接驱动。

应用

沉浸式游戏、增强现实和新兴的三维室内扫描应用，对精准度和实时性等用户体验有近乎苛刻的要求。BMI160可以将惯性测量单元（加速度计和陀螺仪）的数据与外挂地磁传感器数据进行精准同步的卓越机制， 让这一切成为可能。对要求高精确、低时延和超低功耗的 9 轴传感器数据融合应用而言，BMI160实属最佳选择。

技术规格

  • 工作电压：3.2V~6V
  • 电流消耗 lt;1mA
  • 接口方式：Gravity-IIC接口
  • 加速度可选标尺：±2g/±4g/±8g/±16g
  • 陀螺仪可选标尺：±125°/s  ±250°/s  ±500°/s  ±1000°/s  ±2000°/s
  • 加速度计零点漂移:±40mg
  • 陀螺仪零点漂移:±10°/s
  • 可编程频率：25/32Hz~1600Hz
  • 6D检测定位
  • 16位数据输出
  • 抗冲击：10 000 gx 200μs
  • 2个独立的可编程中断发生器
  • 内置1024 byte FIFO
  • 工作温度：-40℃~+85℃
  • 模块尺寸：22× 27(mm)

BMI160数据手册下载链接

BMI160 pdf, BMI160 下载, BMI160 功能描述, BMI160 数据表, BMI160 view ::: ALLDATASHEET ::: (alldatasheetcn.com)icon-default.png?t=N176https://pdf1.alldatasheetcn.com/datasheet-pdf/download/1132066/BOSCH/BMI160.html
