SRAM的基本原理

SRAM不存在刷新的问题。一个SRAM基本存储单元融个晶体管和两个电阻器构成,它并不利用电容器来存储数据，而是通过切换晶体管的状态来实现的，如同CPU中的晶体管通过切换不同的状态也能够分别代表0和这两个状态正是因为这种结构,所以SRAM的读取过程并不会造成SRAM内存储的的信息的丢失，当然也就不存在什么刷新的问题了。

SRAM芯片的引脚定义
早期的SRAM芯片采用了20线双列直插（DIP）封装技术，它们之所以具有这么多的针脚，是因为它们必须:
·每个地址信号都需要一根信号线
·一根数据输入线和一根数据输出线
·部分控制线(Write Enable，Chip select)
·地线和电源线

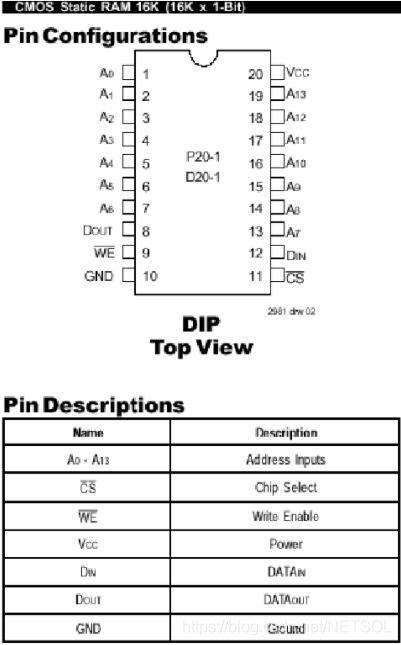

下面的是一个16Kx1-bitSRAM芯片的针脚功能示意图:

·AO-A13是地址输入信号引脚
·/cS是芯片选择引脚，在一个实际的系统中，一定具有很多)RAM﹐芯片，所以需要选择究竟从那一片SRAM 芯片中写入或者读取数据
·/WE是写入启用引脚，当SRAM得到一个地址之后，它需要知道进行什么操作，究竟是写入还是读取，/WE就是告访SRAM要写入数据
·Vcc是供电引脚
·Din是数据输入引脚
·Dout是数据输出引脚
·GND是接地引脚
· Output Enable (/OE)有的SRAM芯片中也有这个引脚，但是上面的图中并没有。这个引脚同/WE︰引脚的功能是相对的，它是让
