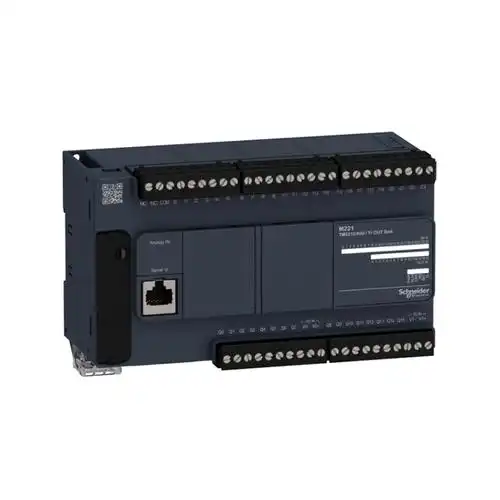

PLC（可编程逻辑控制器）通过模拟量输入模块（AI模块）实现电压读取

一、原理概述

1. ‌模拟量输入模块‌：PLC的模拟量输入模块用于接收来自传感器或其他设备的模拟信号，如电压、电流等。这些模块通常具有多个输入通道，可以同时处理多个模拟信号。
2. ‌A/D转换‌：模拟量输入模块内部包含A/D（模拟到数字）转换器，它能够将接收到的模拟电压信号转换为数字信号。这个数字信号随后被PLC的CPU处理。
3. ‌数字处理‌：PLC的CPU根据预设的程序对数字信号进行处理，如比较、计算、存储等。处理后的结果可以用于控制输出设备或进行其他逻辑操作。

二、读取电压的步骤

1. ‌硬件连接‌：

   • 将电压传感器或信号源连接到PLC的模拟量输入模块上。确保连接正确，避免短路或接反。
   • 根据传感器的输出范围和PLC模拟量输入模块的量程范围，选择合适的量程设置。

2. ‌配置PLC‌：

   • 在PLC的编程软件中，配置模拟量输入模块的参数，如通道号、量程范围、滤波时间等。
   • 编写程序以读取模拟量输入模块的数字值。这通常涉及使用特定的指令或功能块来访问模拟量输入寄存器。

3. ‌读取和处理数据‌：

   • 在PLC程序中，使用适当的指令或功能块读取模拟量输入寄存器的值。这个值通常是一个整数，表示了模拟电压信号的数字化表示。
   • 根据需要，对读取到的数字值进行转换和处理。例如，如果传感器的输出是线性的，可以使用线性转换公式将数字值转换为实际的电压值。

4. ‌监控和调试‌：

   • 在PLC的编程软件或监控界面中，监控模拟量输入的值，确保其与实际电压值一致。
   • 如果发现读取到的电压值不准确或不稳定，检查硬件连接、传感器校准、PLC配置等方面的问题，并进行相应的调整。

三、注意事项

1. ‌量程匹配‌：确保传感器的输出范围和PLC模拟量输入模块的量程范围相匹配，以避免信号失真或损坏设备。
2. ‌接地和屏蔽‌：对于高精度或长距离传输的模拟信号，考虑使用接地和屏蔽技术来减少干扰和噪声。
3. ‌校准和维护‌：定期对传感器和PLC模拟量输入模块进行校准和维护，以确保其准确性和稳定性。

校准PLC的模拟量输入模块是确保PLC能够准确读取模拟信号（如电压、电流）的重要步骤。

一、准备工作

1. ‌切断电源‌：在进行任何校准操作之前，务必切断PLC模拟量输入模块的外部电源，以确保安全。
2. ‌选择量程‌：使用DIP开关或PLC编程软件选择所需的输入量程，以适应不同的模拟信号范围。

二、校准步骤

1. ‌接通电源并稳定‌：接通PLC系统的CPU和模块电源，等待至少15分钟，使模块达到稳定状态。
2. ‌输入零值信号‌：使用一个高精度的信号发生器、电压源或电流源，将零值信号（如0V或0mA）加到模块的一个输入端。
3. ‌读取测量值‌：在PLC的CPU中读取该输入端的测量值读数。
4. ‌调零校准‌：调节模块上的偏移（OFFSET）电位器，直到CPU中的读数为零或所需的数字值，完成调零校准。
5. ‌输入满刻度信号‌：将满刻度模拟量信号（如10V或20mA）接到同一个输入端子。
6. ‌读取满刻度值‌：再次读取CPU中的测量值读数。
7. ‌增益校准‌：调节模块上的增益（GAIN）电位器，直到CPU中的读数为满刻度对应的数字值（如32000，具体值取决于PLC的型号和配置）。
8. ‌重复校准‌：根据需要，重复上述步骤，以确保校准的准确性和稳定性。

三、注意事项

1. ‌使用高精度设备‌：在校准过程中，应使用高精度的信号发生器、电压源或电流源，以确保校准的准确性。
2. ‌遵循说明书‌：不同型号的PLC模拟量输入模块可能具有不同的校准方法和要求，因此务必遵循模块的说明书进行操作。
3. ‌定期校准‌：由于环境因素和使用条件的变化，PLC模拟量输入模块的性能可能会逐渐下降。因此，建议定期（如每三年）对模块进行校准，以确保其准确性和稳定性。

四、其他建议

1. ‌记录校准结果‌：在校准过程中，应详细记录校准前后的读数、调整的电位器位置以及校准日期等信息，以便后续参考和追溯。
2. ‌培训操作人员‌：确保操作人员熟悉PLC模拟量输入模块的校准方法和要求，并具备相应的操作技能和经验。

PLC模拟量输入模块在工业自动化中扮演着重要角色，负责将模拟信号转换为数字信号供PLC处理。然而，这些模块在使用过程中可能会出现一些常见故障。以下是PLC模拟量输入模块常见的故障及其分析：

一、电源故障

1. ‌电源供应不稳定‌：

   • ‌现象‌：模块工作异常，读数波动或错误。
   • ‌原因‌：电源电压不稳定、电源线路接触不良或电源模块本身故障。
   • ‌解决方法‌：检查电源线路，确保电源稳定，必要时更换电源模块。

2. ‌电源极性接反‌：

   • ‌现象‌：模块无法正常工作，可能损坏。
   • ‌原因‌：接线时电源极性接反。
   • ‌解决方法‌：按照模块说明书正确接线，检查电源极性。

二、信号输入故障

1. ‌信号线断路或短路‌：

   • ‌现象‌：模块无读数或读数异常。
   • ‌原因‌：信号线断裂、接触不良或短路。
   • ‌解决方法‌：检查信号线，修复或更换损坏的线路。

2. ‌信号干扰‌：

   • ‌现象‌：读数波动大，不准确。
   • ‌原因‌：周围存在强电磁干扰源，信号线未采用屏蔽线或接地不良。
   • ‌解决方法‌：使用屏蔽线，确保良好接地，远离干扰源。

3. ‌传感器故障‌：

   • ‌现象‌：模块读数与实际值不符。
   • ‌原因‌：传感器损坏、校准不当或输出信号异常。
   • ‌解决方法‌：检查传感器，重新校准或更换故障传感器。

三、模块本身故障

1. ‌模块损坏‌：

   • ‌现象‌：模块无法工作，无读数或读数固定不变。
   • ‌原因‌：过电压、过电流或静电损坏模块内部电路。
   • ‌解决方法‌：更换模块，注意防止过电压和静电。

2. ‌零点漂移‌：

   • ‌现象‌：在无输入信号时，模块有非零读数。
   • ‌原因‌：模块内部电路老化或温度变化引起。
   • ‌解决方法‌：重新校准零点，必要时更换模块。

3. ‌增益误差‌：

   • ‌现象‌：模块读数与实际值成比例偏差。
   • ‌原因‌：模块增益设置不当或内部元件老化。
   • ‌解决方法‌：重新校准增益，调整模块参数或更换模块。

四、通信故障

1. ‌通信中断‌：

   • ‌现象‌：PLC无法读取模块数据。
   • ‌原因‌：通信线路故障、通信参数设置错误或模块通信接口损坏。
   • ‌解决方法‌：检查通信线路，核对通信参数，修复或更换通信接口。

2. ‌数据错误‌：

   • ‌现象‌：读取的数据与实际值不符。
   • ‌原因‌：通信干扰、数据传输错误或模块内部数据处理故障。
   • ‌解决方法‌：增加通信抗干扰措施，检查数据传输协议，必要时更换模块。

五、环境因素导致的故障

1. ‌温度过高或过低‌：

   • ‌现象‌：模块工作不稳定或读数异常。
   • ‌原因‌：环境温度超出模块工作范围。
   • ‌解决方法‌：改善环境温度，增加散热或保温措施。

2. ‌湿度过大‌：

   • ‌现象‌：模块内部受潮，导致短路或腐蚀。
   • ‌原因‌：环境湿度过高，模块密封不良。
   • ‌解决方法‌：降低环境湿度，改善模块密封性。

3. ‌灰尘或腐蚀性气体‌：

   • ‌现象‌：模块内部积尘，导致接触不良或腐蚀。
   • ‌原因‌：工作环境恶劣，缺乏必要的防护措施。
   • ‌解决方法‌：定期清洁模块，增加防尘、防腐蚀措施。

---

‌总结‌：
PLC模拟量输入模块的常见故障主要集中在电源、信号输入、模块本身、通信和环境因素等方面。为减少故障发生，建议：

• ‌定期检查和维护‌：包括电源、信号线、模块和通信线路。
• ‌正确安装和接线‌：严格按照说明书操作，避免接线错误。
• ‌改善工作环境‌：控制温度、湿度，减少灰尘和干扰。
• ‌及时校准和更换‌：定期校准模块，发现故障及时更换。
