基于VSG的构网型模块化多电平换流器仿真Simulink 构网控制：VSG控制 VSG:有功下垂+同步电机机

基于VSG的构网型模块化多电平换流器仿真研究

一、引言

随着电力电子技术的不断发展，模块化多电平换流器（MMC）因其高灵活性、高可靠性以及易于扩展等优点，在电力中的应用越来越广泛。本文将针对基于VSG（虚拟同步发电机）的构网型MMC换流器进行仿真研究，重点探讨其控制策略、参数设计以及性能表现。

二、参数设计

本设计为1MW的容量，采用最近电平逼近调制方法。直流侧电压为11kV，交流侧电压为6.6kV。子模块数N设定为22，以实现的模块化设计。内环控制采用MMC电流PI解耦控制，以提高电流控制的精度和稳定性。

三、VSG控制策略

VSG控制策略主要包括有功下垂控制和同步电机机械特性方程，以及无功下垂控制。有功下垂控制通过模拟同步发电机的有功-频率特性，实现一次调频功能。无功下垂控制则模拟同步发电机的无功-电压特性，实现一次调压功能。通过VSG控制策略，MMC换流器可以更好地适应电网的动态变化，提高电力的稳定性和可靠性。

四、环流抑制器设计

为抑制环流，本采用基于PIR（比例积分谐振）的通用环流抑制器。该抑制器能够有效地抑制环流，保证MMC换流器的正常运行。同时，通过优化PIR参数，可以进一步提高环流抑制的效果。

五、均压方法与效果

均压方法采用冒泡排序法结合桥臂电流判断，实践证明该方法均压效果良好。通过合理的均压策略，可以保证子模块的电压均衡，延长换流器的使用寿命。

六、工况模拟与结果分析

在仿真过程中，我们模拟了一次调频和一次调压工况。在一次调频工况中，当网侧频率下降0.2Hz时，通过增发有功功率实现调频特性。在一次调压工况中，当电网电压下降0.5pu时，通过增发无功功率实现电压支撑，增发250kVar。仿真结果显示，在任何时刻，网侧电压电流均为对称的三相电压电流，波形光滑，电能质量高。同时，无功调压阶段的调压状态电流THD仅为1.74%，远低于4%的允许值。

七、结论

本文通过对基于VSG的构网型模块化多电平换流器的仿真研究，验证了其控制策略的有效性以及参数设计的合理性。在实际应用中，该换流器能够更好地适应电网的动态变化，提高电力的稳定性和可靠性。同时，通过优化均压策略和环流抑制器设计，可以进一步提高换流器的运行效率和寿命。因此，基于VSG的构网型MMC换流器具有广阔的应用前景和市场潜力。
基于VSG的构网型模块化多电平换流器仿真Simulink
构网控制：VSG控制
VSG:有功下垂+同步电机机械特性方程，无功下垂控制
直流侧：11kV
交流侧：6.6kV
子模块数N＝22
调制方法：最近电平逼近调制
环流抑制器：基于PIR（比例积分谐振）的通用环流抑制器
内环控制：MMC电流PI解耦控制
容量：1MW

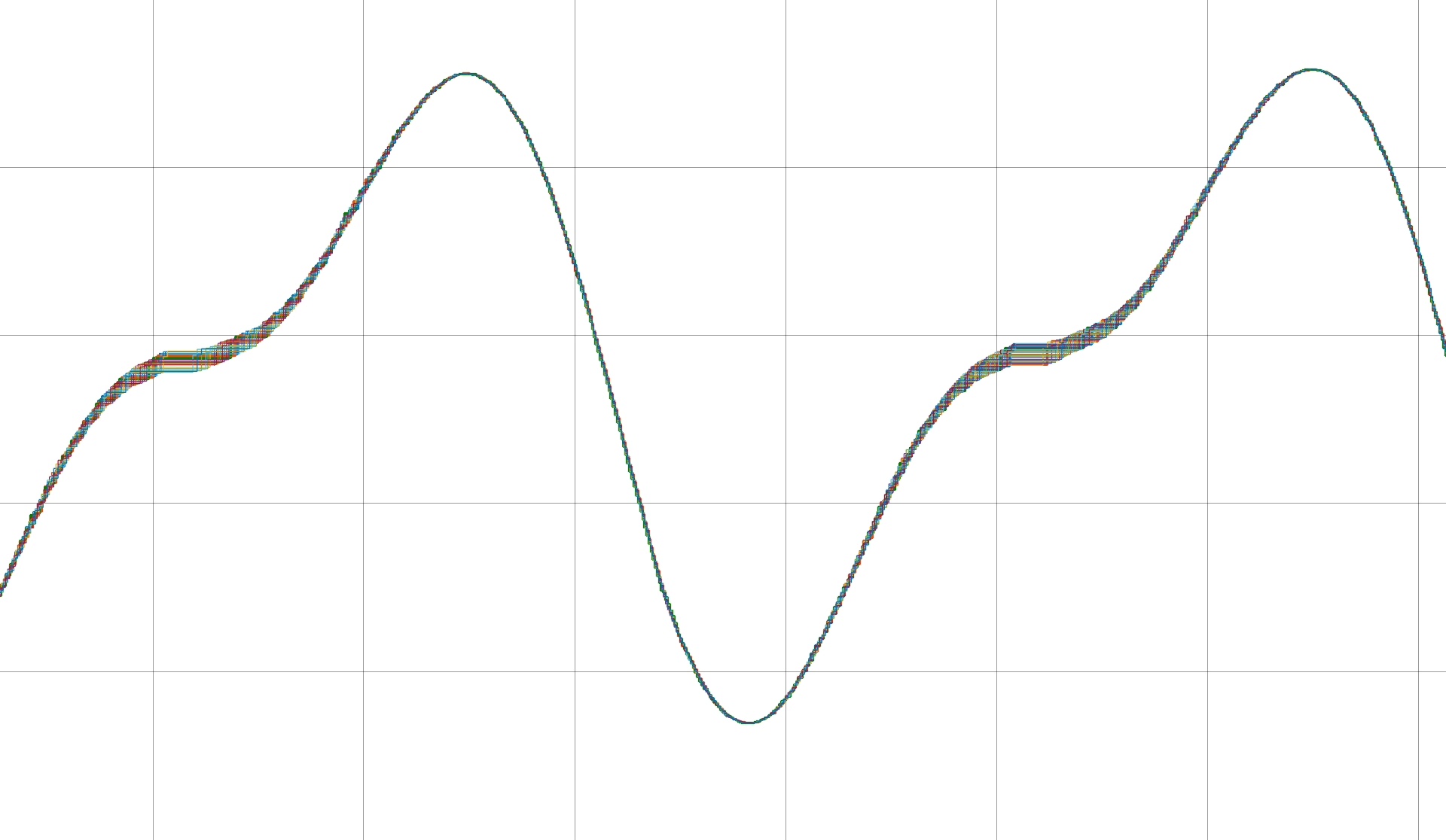

均压方法：冒泡排序法+桥臂电流判断，均压效果良好

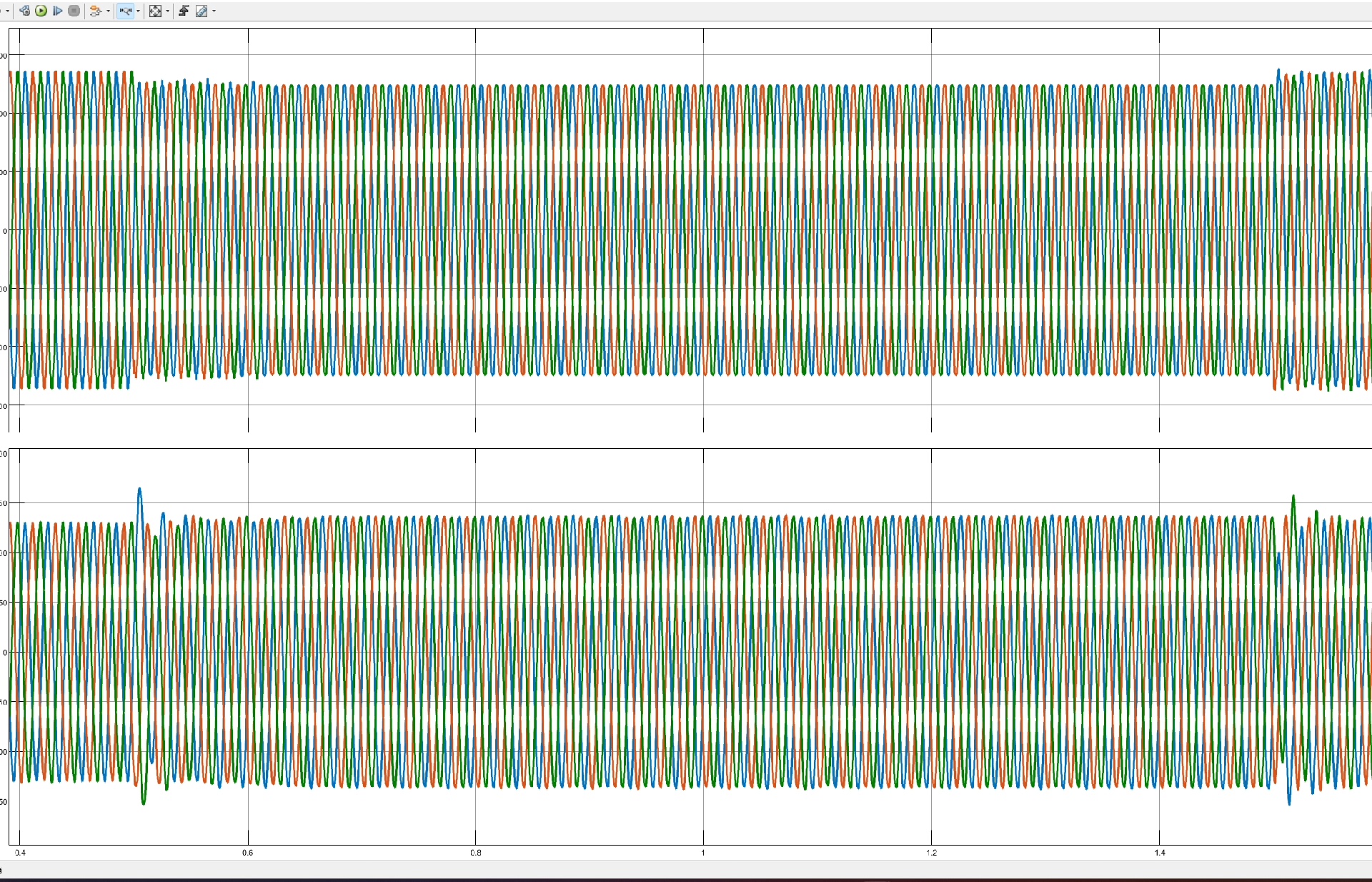

工况：一次调频，网侧频率下降0.2Hz
一次调压，电网电压下降0.5pu

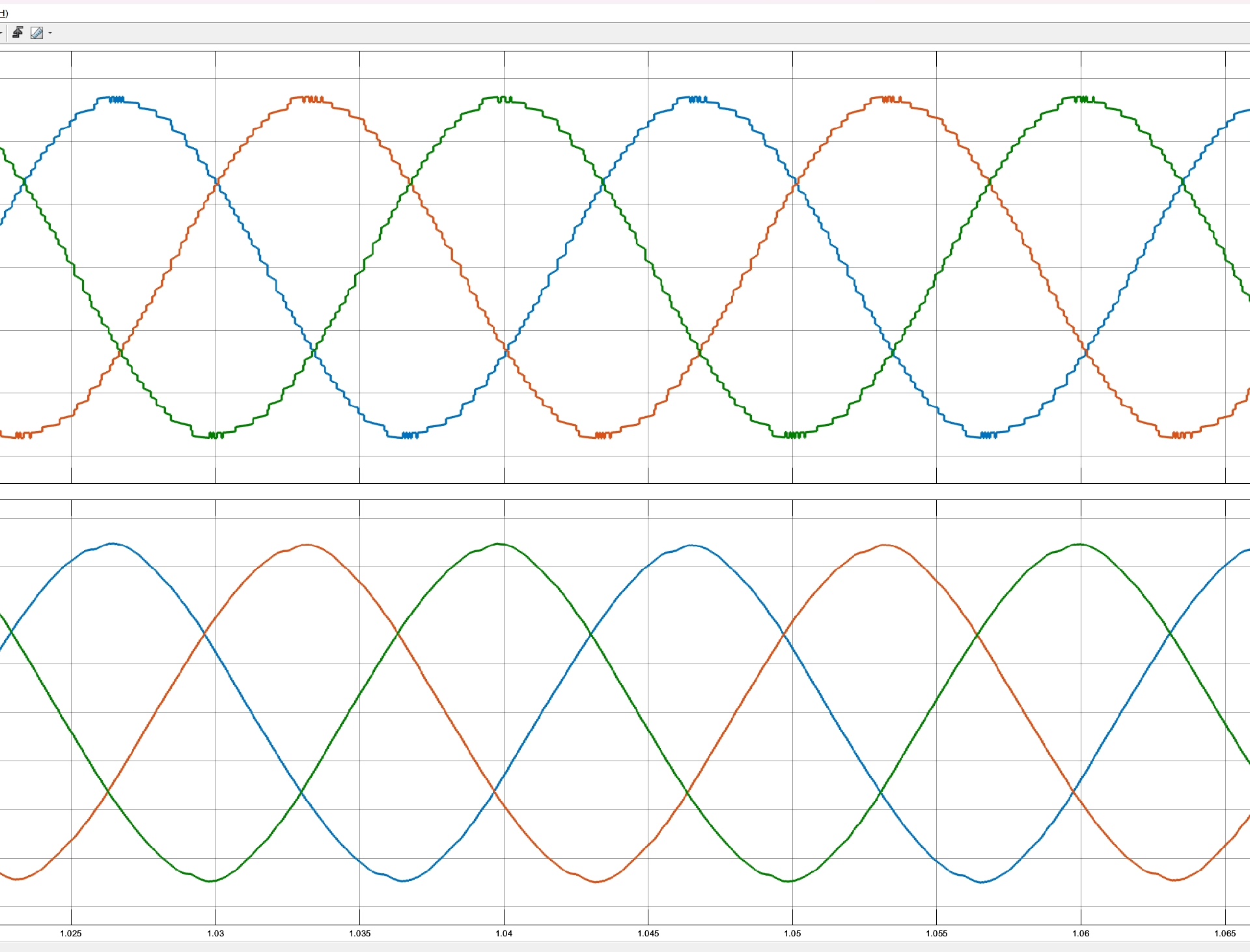

结果，任意时刻网侧电压电流均为对称的三相电压电流，波形光滑，电能质量高。

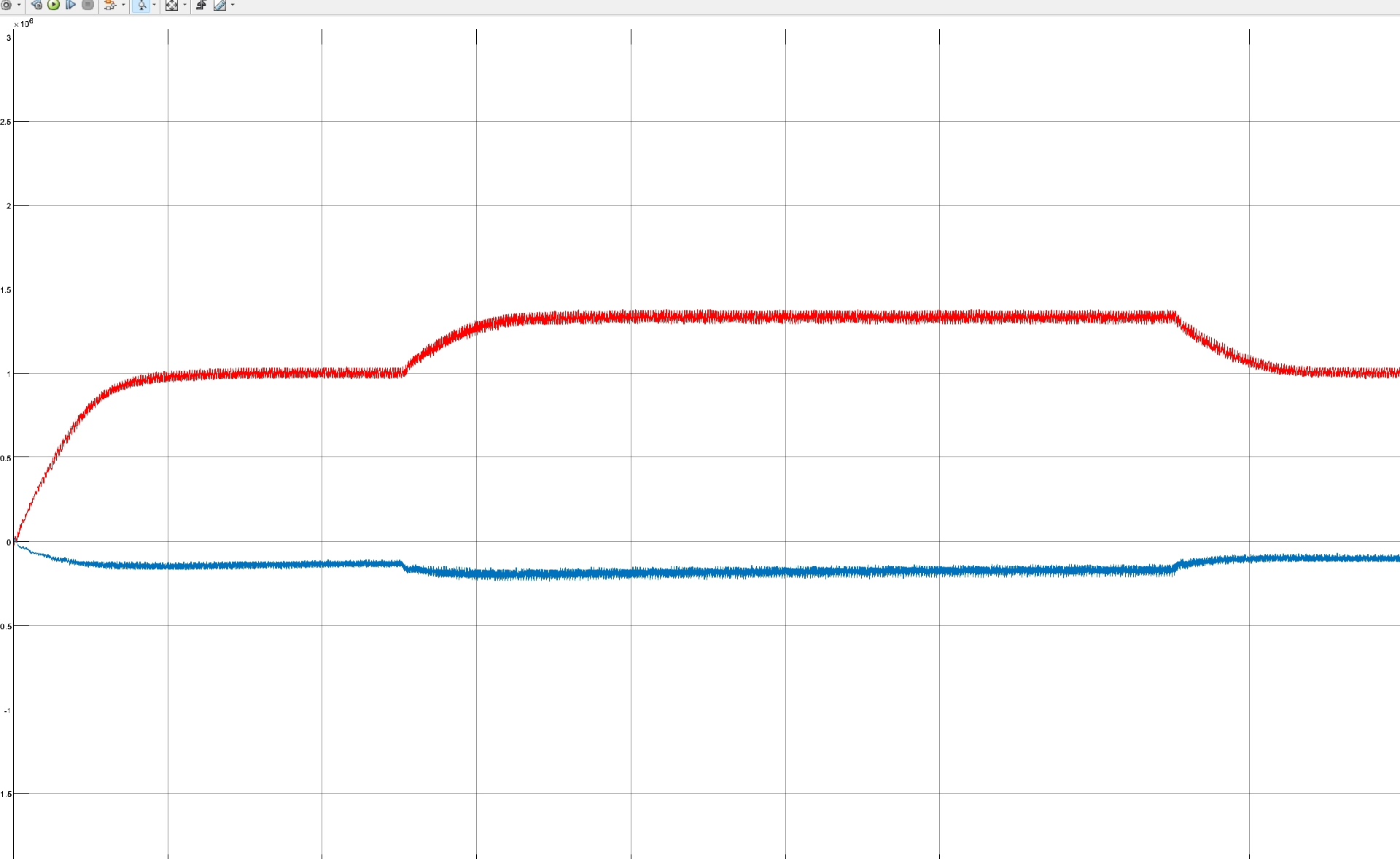

一次调频增发有功功率实现调频特性

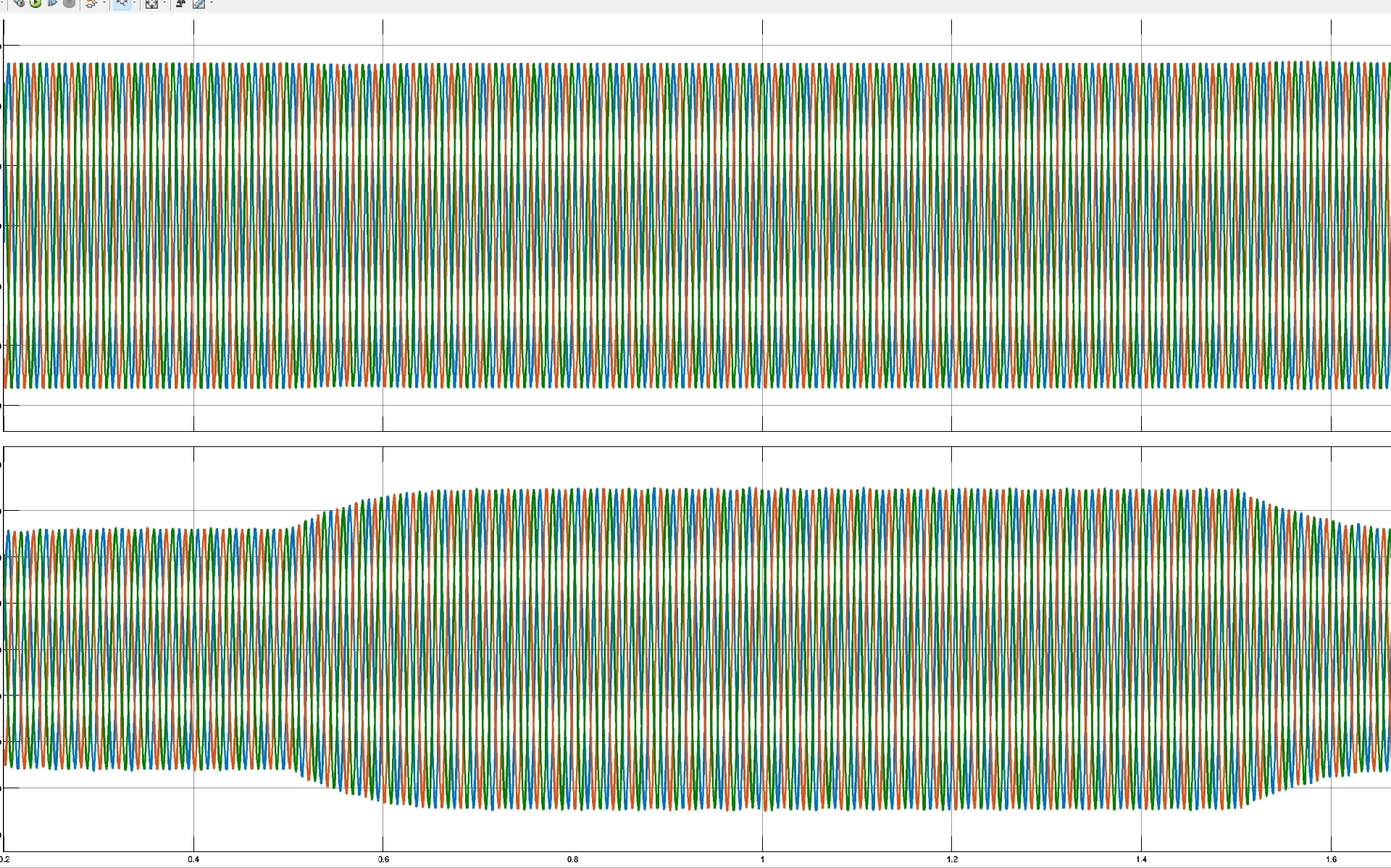

一次调压增发无功功率实现电压支撑，增发250kVar

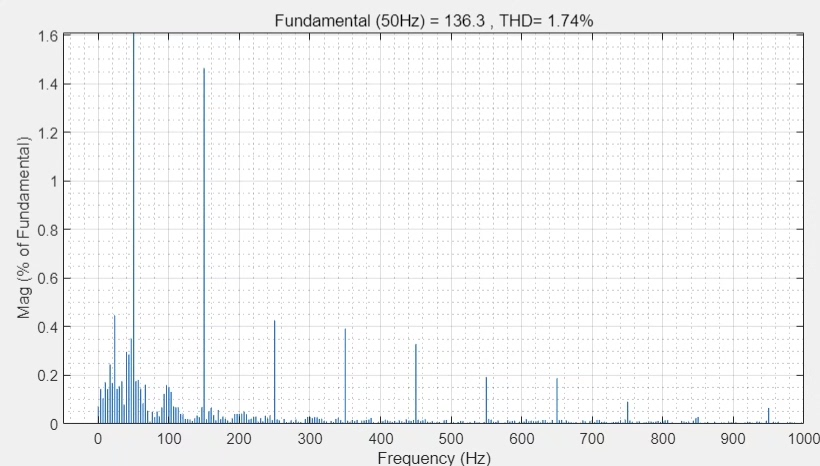

无功调压阶段，调压状态电流THD＝1.74％<4％

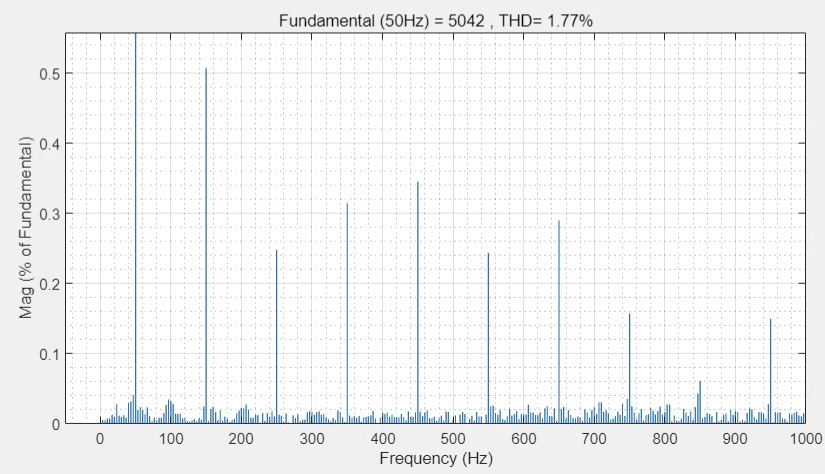

电压THD＝1.77％<4％，满足并网要求
