STLINK-V3 STDC14座转2.54mm排针转接板Kicad工程

最新推荐文章于 2024-06-21 22:16:09 发布
最新推荐文章于 2024-06-21 22:16:09 发布
阅读量1k 收藏 3
点赞数 1
分类专栏： RTOS与单片机相关 文章标签： STM32 单片机 硬件工程 嵌入式 物联网
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Naisu_kun/article/details/132841002
版权

简介

这是一个 STLINK-V3 STDC14座转2.54mm排针转接板Kicad工程 。STDC14座实际工作中不太方便，所以搞了这个转接板。另外转接版上提供了可选的电源输出功能。

An adapter board for STLINK-V3. It change the STDC14 to 2.54mm pin header.It also provides 5V and 3.3V power supply through an additional USB interface.


This project is designed with Kicad.

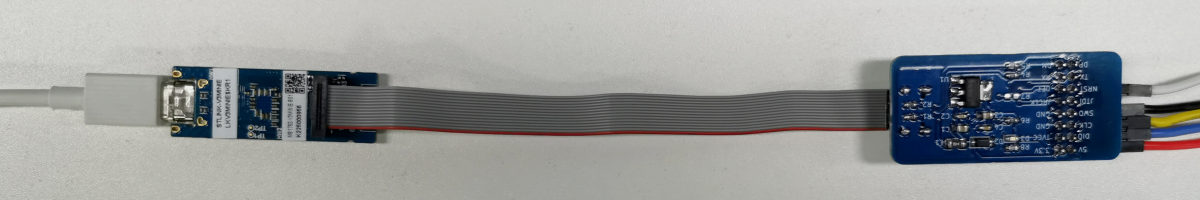

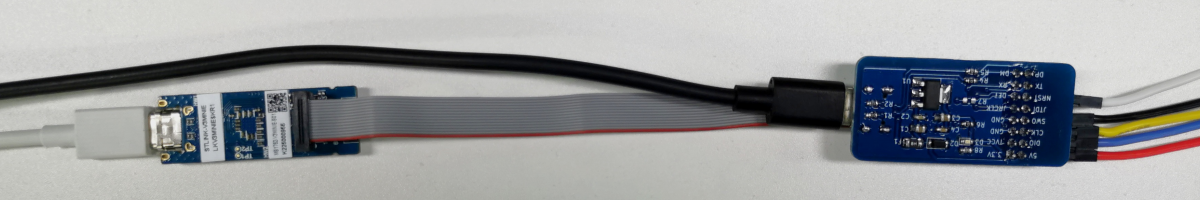

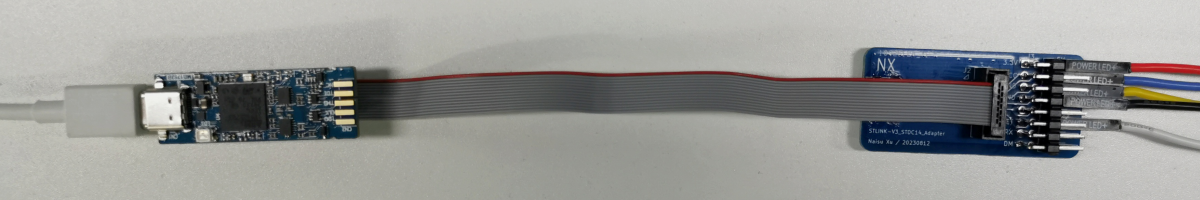

实物图片

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

项目地址

https://github.com/NaisuXu/STLINK-V3_STDC14_Adapter
