STLINK-V3MINI 的 STDC14 接口与 JTAG 接口对应关系

最新推荐文章于 2024-02-23 12:14:25 发布

正阳Liu

最新推荐文章于 2024-02-23 12:14:25 发布

阅读量3.9k

点赞数

分类专栏：经验文章标签： stm32 STLINK V3MINI JTAG 接口 STDC14

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/xiaoboliu0602/article/details/115720448

版权

本文介绍了STLINK-V3MINI的实物图和硬件信息，重点阐述了STDC14接口与JTAG接口的对应关系，指出STDC14 PIN13/14可用于虚拟串口，可替代RS232和FT232转换工具。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

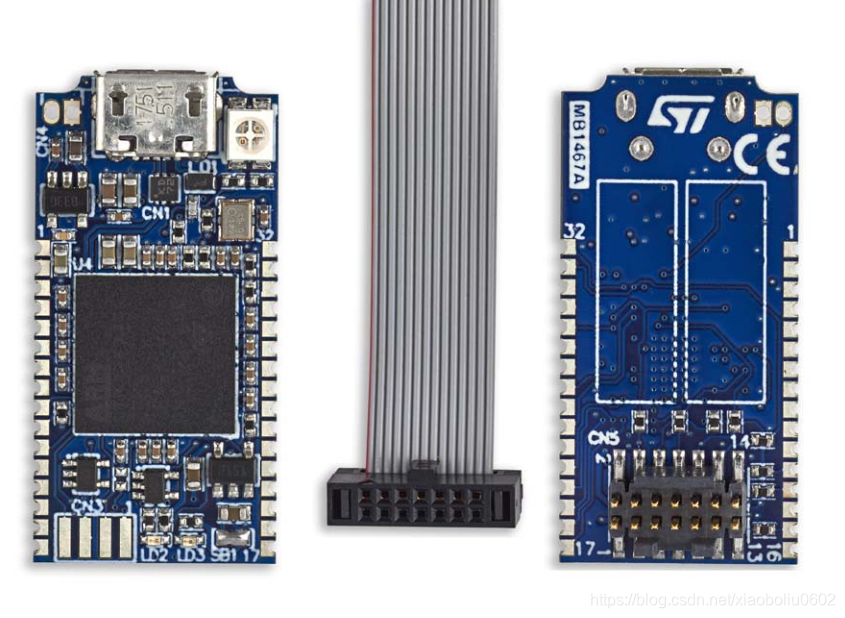

1. STLINK-V3MINI 实物图（图片来自官方文档）

STDC14 接口管脚间距为 1.27mm
在这里插入图片描述

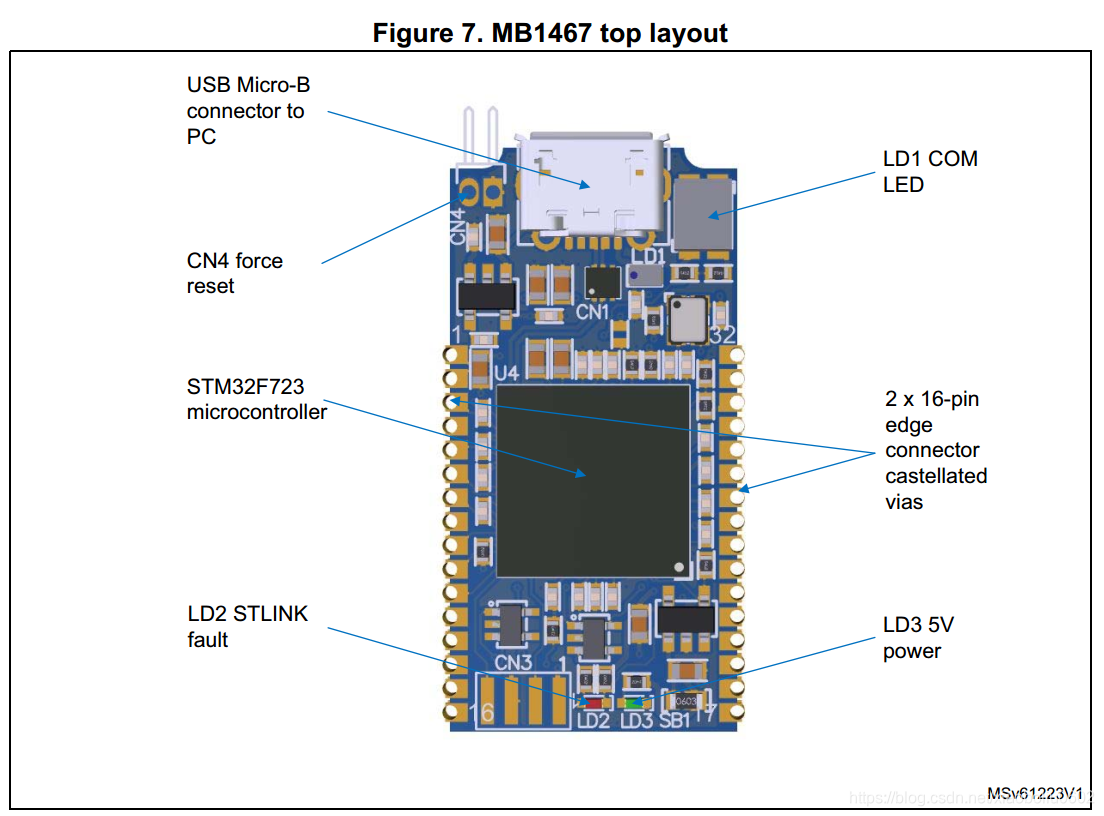

2. STLINK-V3MINI 硬件介绍（图片来自官方文档）

在这里插入图片描述

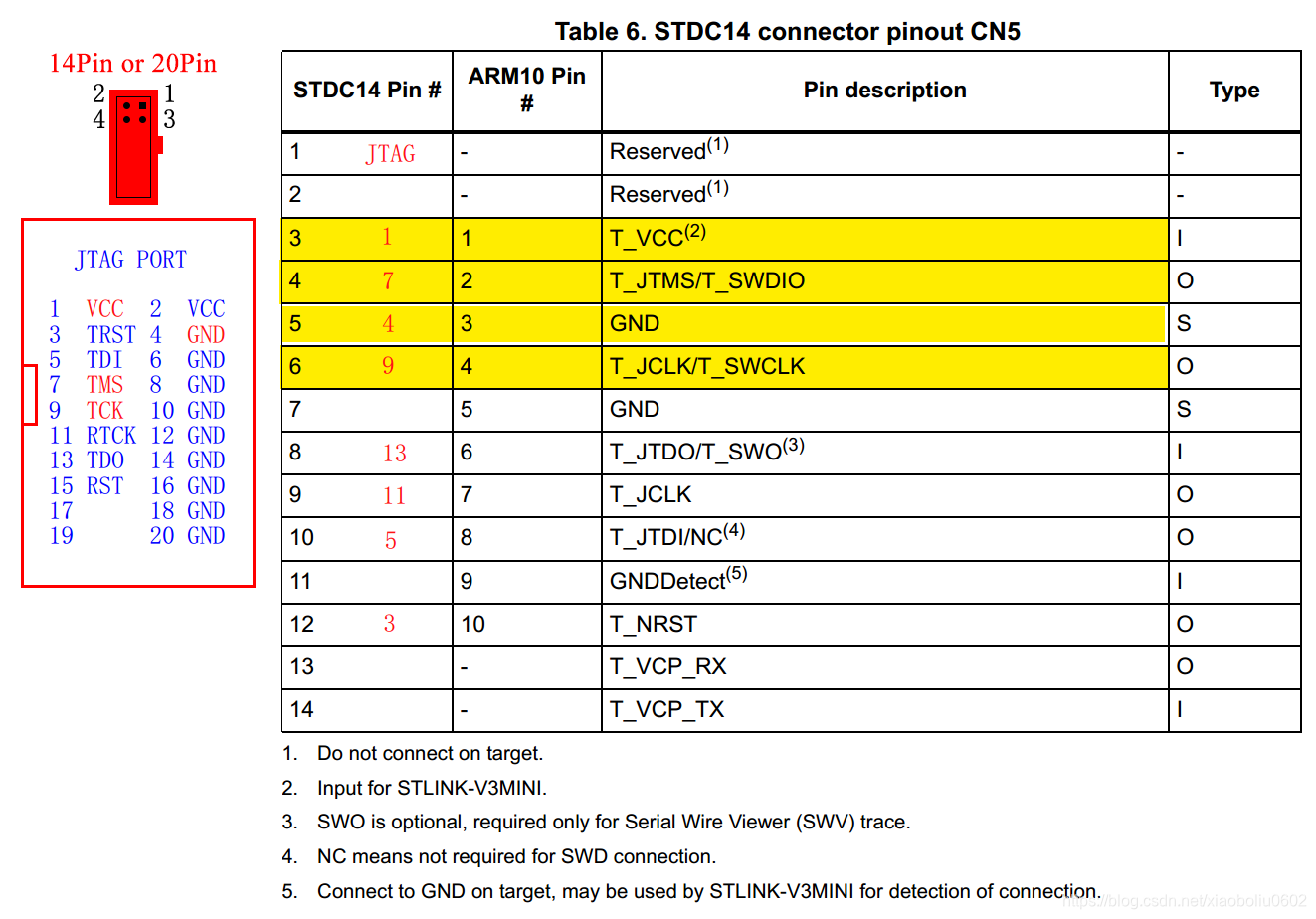

3. STLINK-V3MINI 的 STDC14 接口与 JTAG 接口对应关系

在这里插入图片描述 STDC14 PIN13/14 为虚拟串口，可以直接使用，代替传统 RS232、FT232 等转换工具。

参考链接：STLINK-V3模块化在线调试器（官网）
参考链接：STM32CubeIDE使用笔记（03）：使用ST-LINK调试程序
