引言

一名高效的硬件工程师通常会按照一定的标准和规范创建自己的元件库，这就相当于为自己量身打造了一款尖兵利器，这种统一和可重用的特点使得工程师在进行硬件电路设计时能能够提高效率。

对于企业而言，建立属于自己的元件库更为重要，在元件库的制作及使用方面制定严格的规范，既可以约束和管理硬件工程师，又能加强产品硬件设计规范，提升产品协同开发的效率。

可见，规范化的元件库对于硬件电路的设计开发非常重要。

尽管立创EDA 已经提供了丰富的眼睑库资源，但由于元件种类众多，而且有些元件可能不包含在库中。因此考虑到了个性化的设计需求，有必要建立自己专属的既精简又实用的元件库。

每个元件都有非常严格的标准，都与实际的某个品牌、型号一一对应，并且每个元件都有完整的元件信息（如名称、封装、编号、供应商、供应商编号、制造商、制造商料号）。

1. 创建原理图库

原理图库由一系列的图形符号组成。

尽管立创EDA提供了大量的原理图符号，但是在电路设计过程中，任有一些原理图符号无法在库里找到，或者立创EDA已经有的原理图符号不能满足设计者的需求。因此，设计者有必要掌握自行设计原理图符号的技能，并能够建立个人的原理图库。

1.1 创建原理图库的流程

创建原理图库的流程包括：

1、新建原理图库(.SchLib)
2、新建元件
3、绘制元件符号
4、添加引脚(设置极性)
5、添加元件属性信息
6、添加pcb封装
如果需要在原理图库中添加不止一种元件的原理图符号，可以通过重复2~6的操作来实现。

1.2 新建原理图库

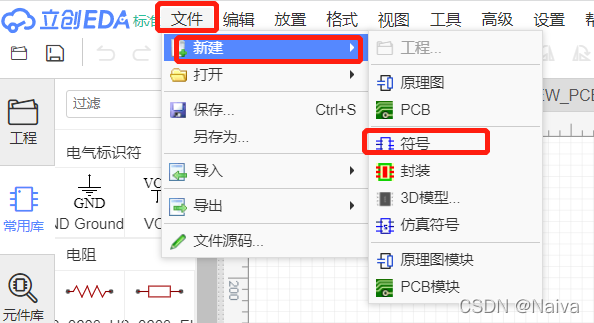

单击工具栏中"文件"按钮，在下拉菜单中执行“新建” —“符号”命令，打开一个空白库文件。

新建符号

1.3 制作电阻原理图符号

1.3.1 绘制元件符号

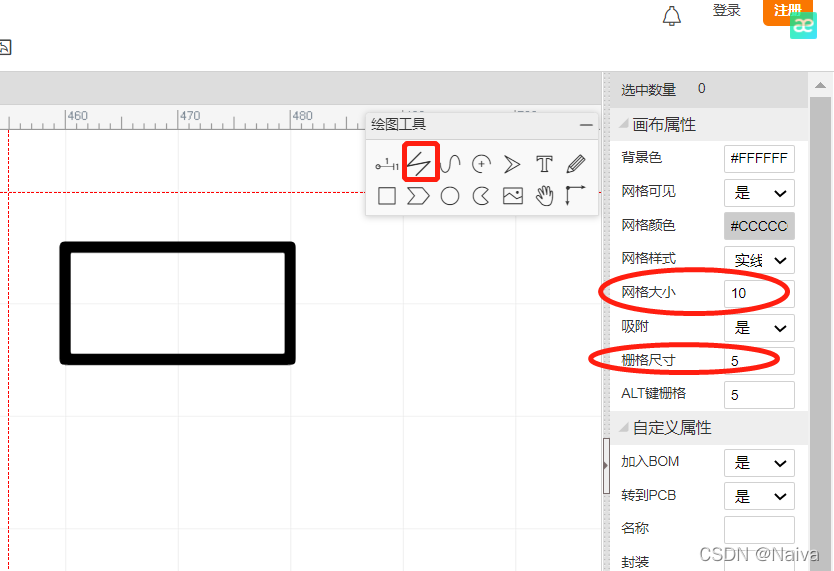

首先，在“画布属性”面板中将网格大小和栅格尺寸设置为10 ，将“ALT键栅格”设置为5.单击绘图工具中的 “线条” 工具，按ALT键，绘制电阻原理图符号的边框。

在这里插入图片描述

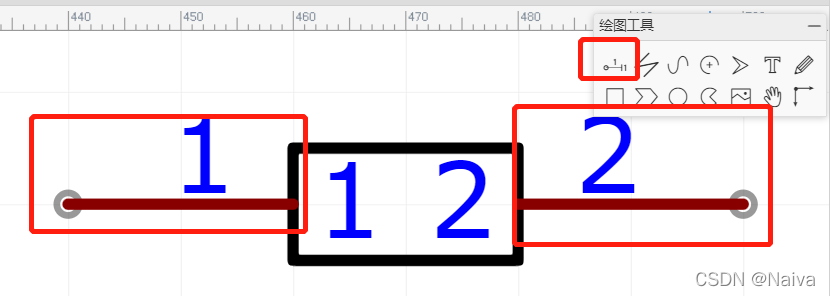

然后，单击绘图工具中的“管脚P”按钮，添加电阻原理图符号的引脚。注意，引脚的端点应朝外，因为它是用于来接导线的连接点。

注意，单击“空格键” 可以旋转引脚的方向。

在这里插入图片描述

接下来需要编辑引脚属性。

单击选中引脚1，在“引脚属性”面板中设置“显示名字” 和 “显示编号” 为 “否”；

设置引脚长度为10；因为引脚的长度改变了，所以通过设置“起点X” 为 -20来调整引脚的位置。

以同样的方法编辑引脚2的属性。最终的电阻原理图符号外形如下所示：

在这里插入图片描述

1.3.2 添加属性信息

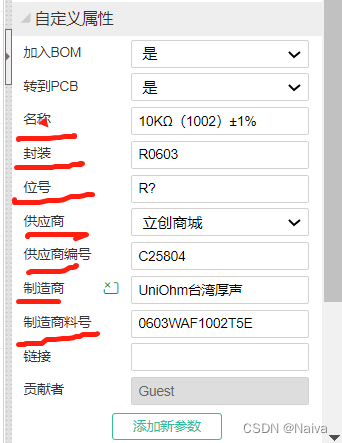

在主界面的右下角 “自定义属性” 面板中可以设置电阻的名称、封装和编号等信息。

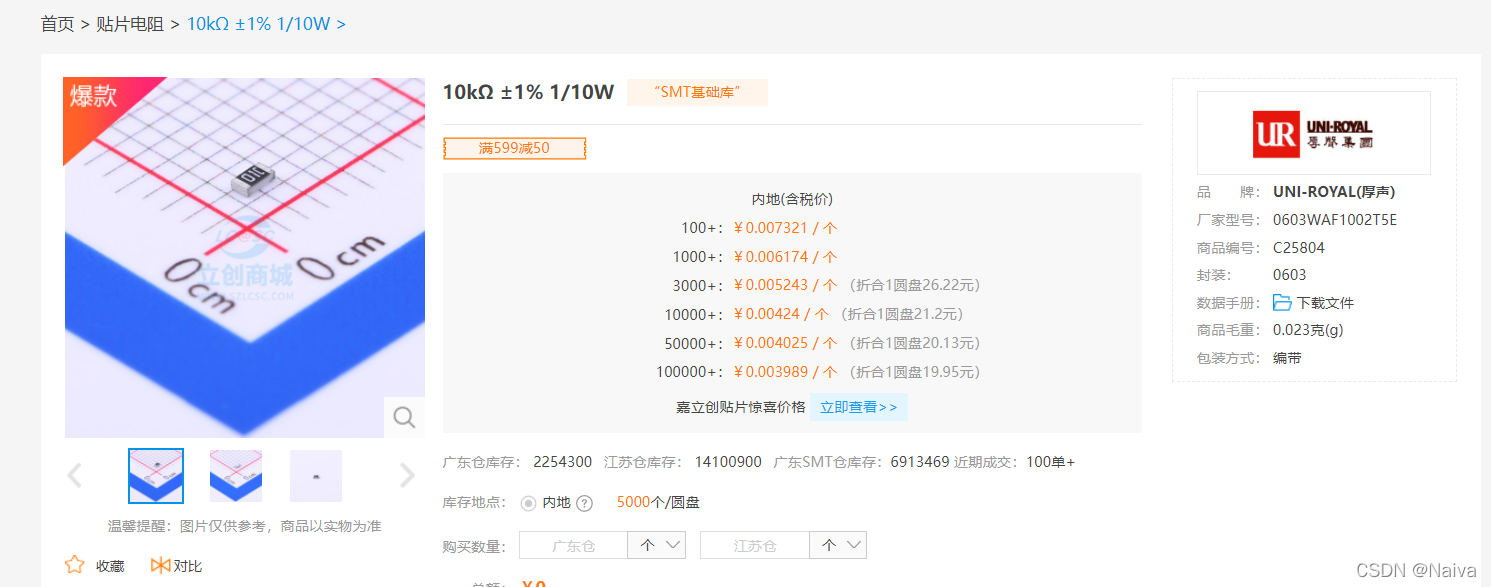

这里将采用立创商城编号为C25804的10KΩ电阻（0603封装），其详细信息。

在这里插入图片描述

根据电阻信息设置电阻的属性。

名称为 10KΩ（1002）±1%
封装为 R0603
编号为 R？
供应商为立创商城
供应商编号为 C25804
制造商为 UniOhm台湾厚声
制造商料号为 0603WAF1002T5E

在这里插入图片描述

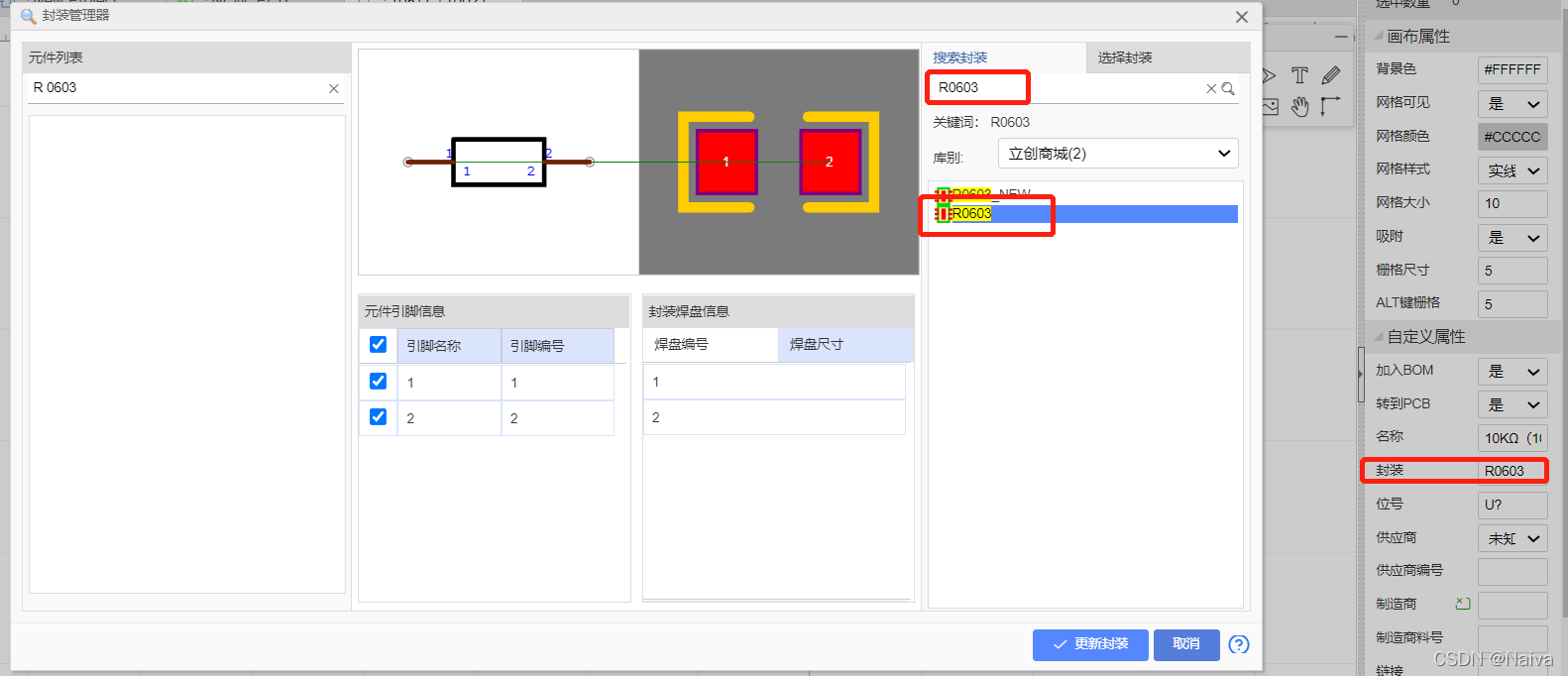

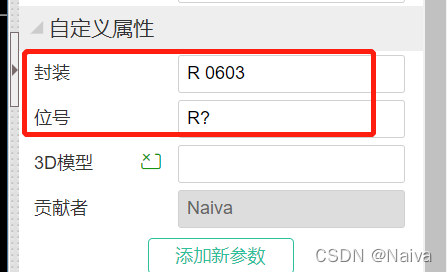

在添加封装这一步的方法是：单击 “自定义属性” 面板中的 “封装” 对应的文本框，打开 “封装” 管理对话框，在右侧 “搜索” 框中用封装的关键字进行搜索，如搜索 R 0603。

在“库别” 中选择封装库，在搜索结果中单击选中一个封装后可以查看 “封装焊盘信息” ，根据实际需求选择其中一个，然后单击面板右下方的 “ 更新 ” 按钮即可分配封装。更新成功后单击 “取消” 按钮，关闭对话框面板。
在这里插入图片描述

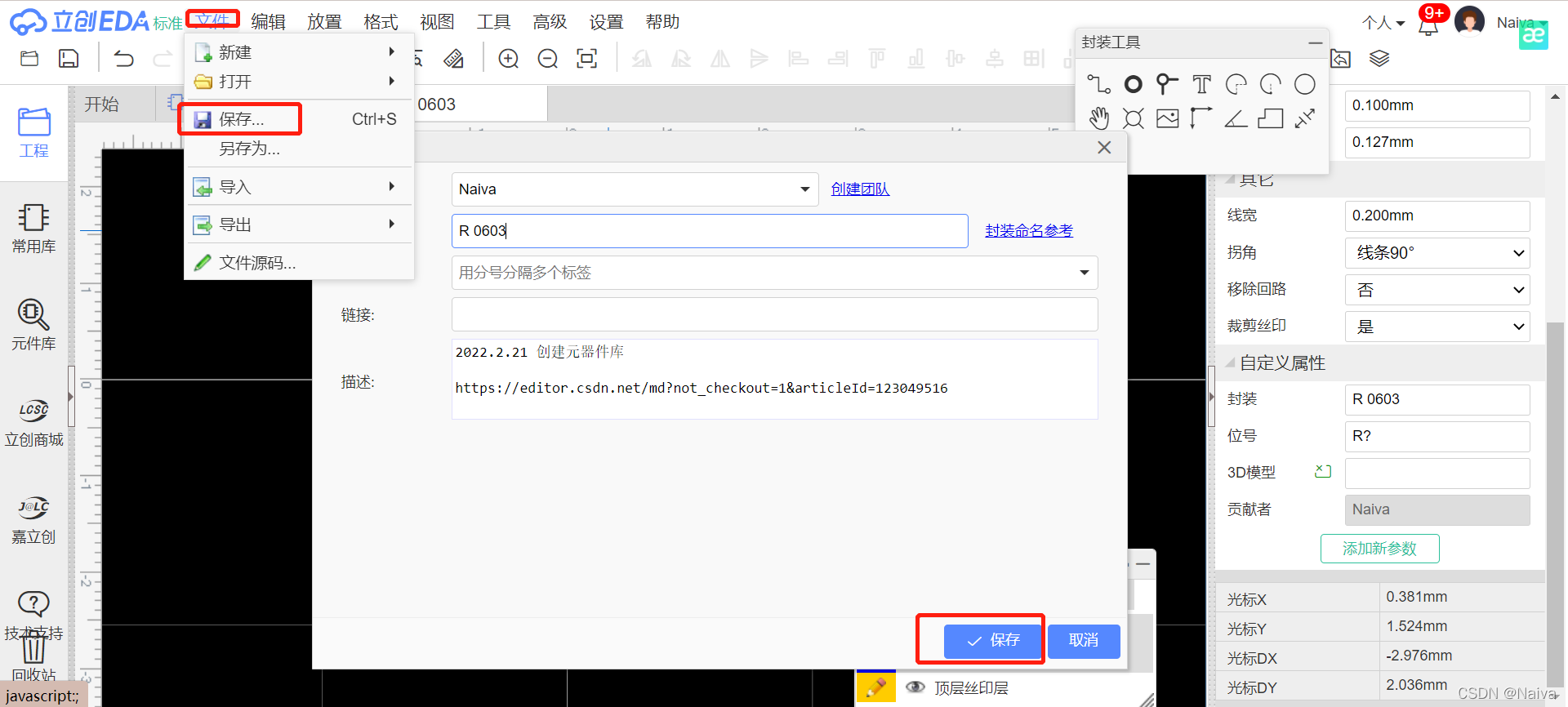

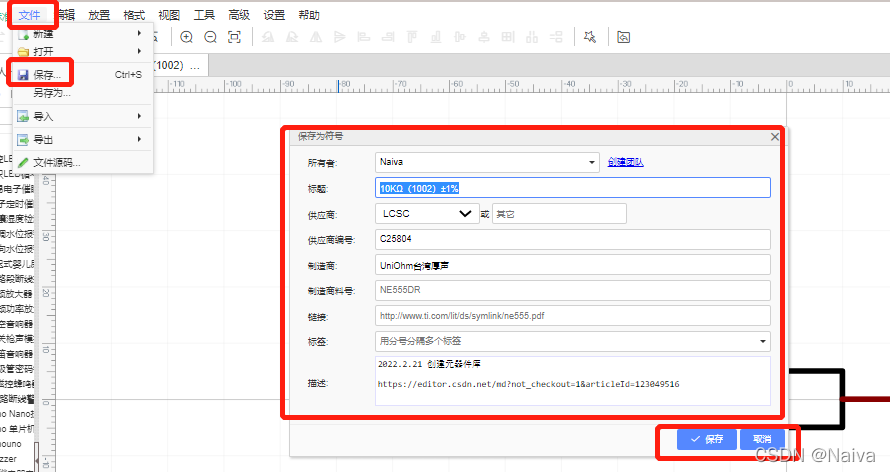

在 “文件” 下拉菜单中单击 “ 保存”命令，打开“保存为原理图库文件” 对话框，单击保“保存”按钮，即可保存电阻封装。

在这里插入图片描述

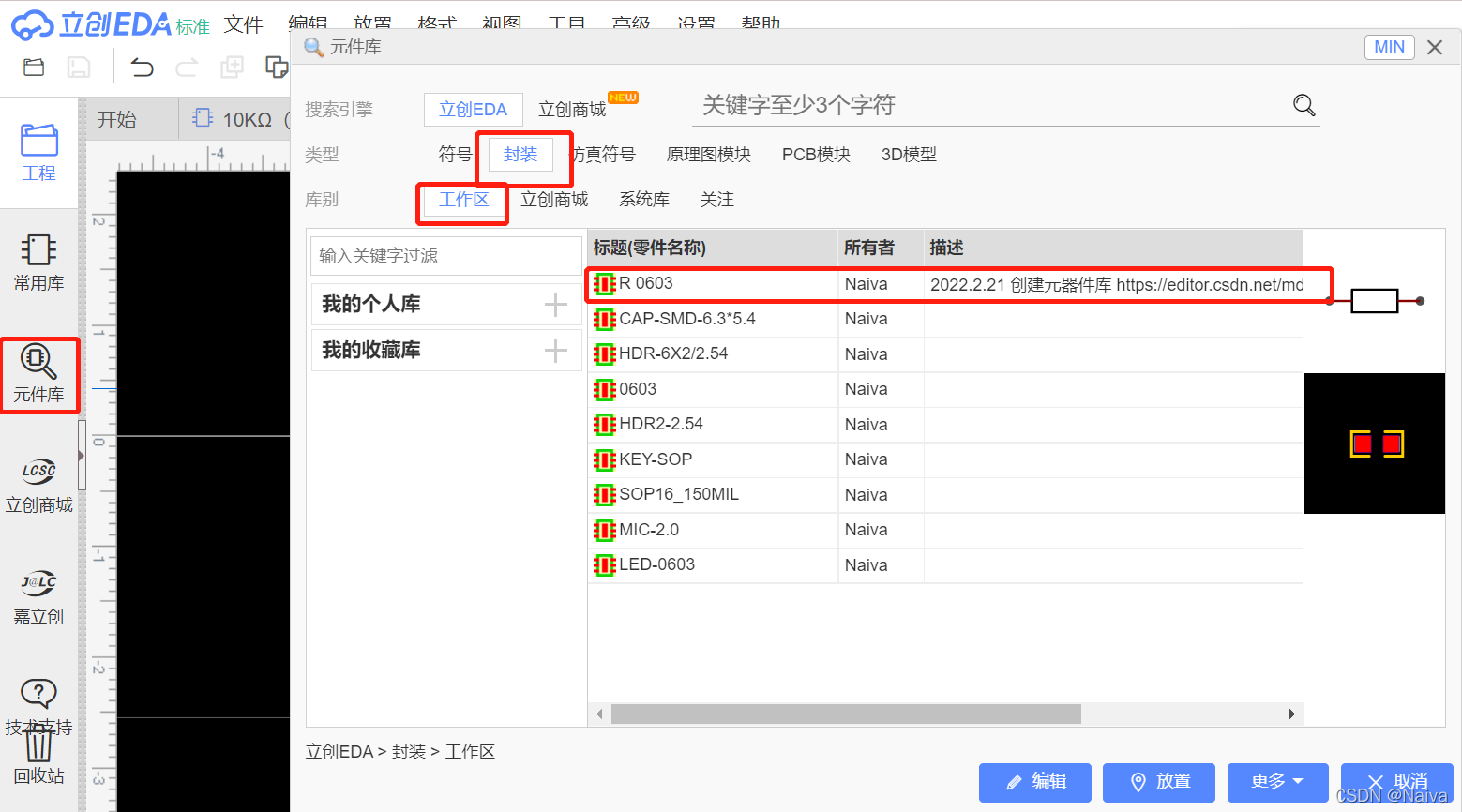

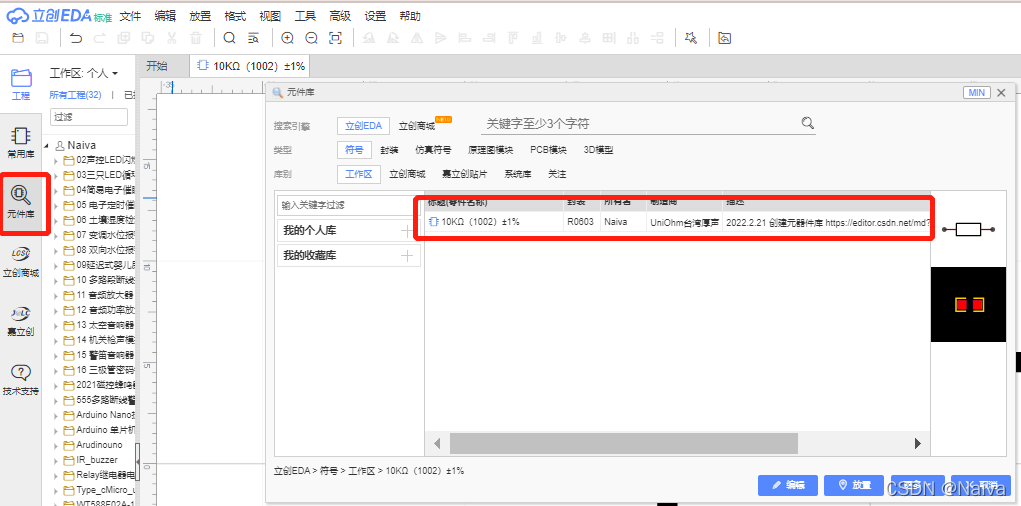

至此，10KΩ电阻的原理图符号已经制作瓦尼，在 “元件库” — “符号” —“工作区”中可以找到。

在这里插入图片描述

2. 创建PCB库

PCB库（即PCB封装库）由一系列元件的PCB封装组成。

元件的PCB封装在电路板上通常变现为一组焊盘、丝印层上的边框和芯片的说明文字。

焊盘是PCB封装汇总最重要的组成不封之一，用于连接元件的引脚。
丝印层上的边框和说明文字起指示作用，指明PCB封装对应的芯片，方便电路板的焊接。

尽管立创EDA软件提供了大量的PCB封装，但是，在电路板设计过程中，任有很多PCB封装无法在库里找到，而且现有的PCB封装未必符号设计者的需求。因此，设计者有必要掌握设计PCB封装的技能，并且能够建立个人的PCB库。

2.1创建PCB封装的流程

创建元件的PCB封装流程包括：

1、新建PCB库
2、添加焊盘
3、添加丝印
4、添加属性
5、保存PCB封装

2.2 新建PCB库

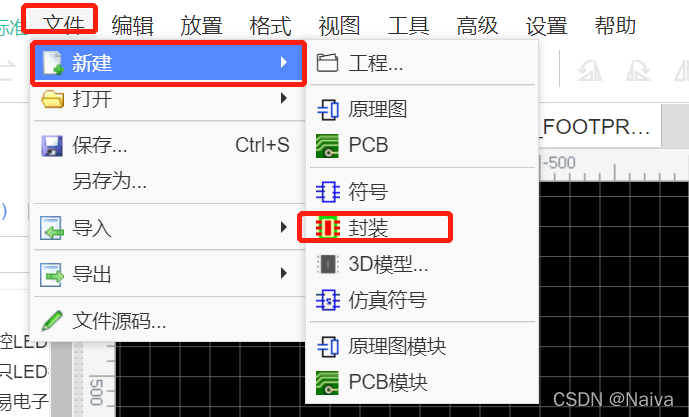

单击工具栏中的 “文件” 按钮，在下拉菜单中执行“新建” - “封装” 命令，即可打开一个空白库文件。

在这里插入图片描述

2.3 制作电阻PCB封装

电阻(R 0603 ) 只有两个引脚，其PCB封装形式简单。

PCB封装的名称分为两部分，其中 R 代表 Resistance （电阻），0603 代表封装的尺寸为 60mil * 30mil 。0603封装电阻的尺寸和规格

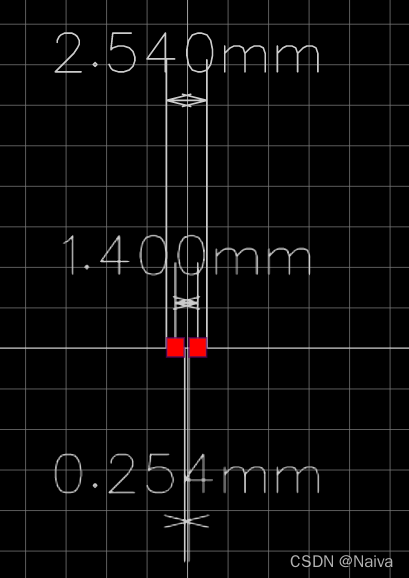

SMD电阻图

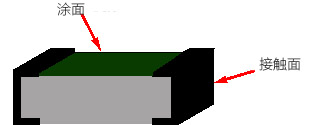

SMD贴片电阻器横截面
在这里插入图片描述

2.3.1 添加焊盘

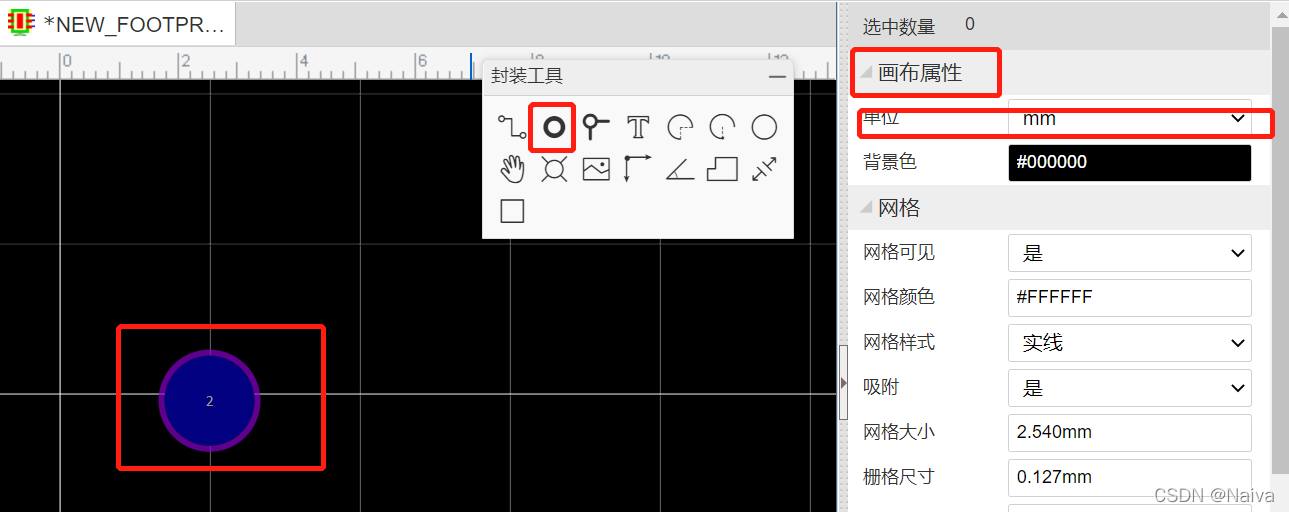

在 “画布属性” 面板中设置单位为 mm，单击封装工具中的 “焊盘” 按钮，在画布上单击，放置焊盘。在这里插入图片描述

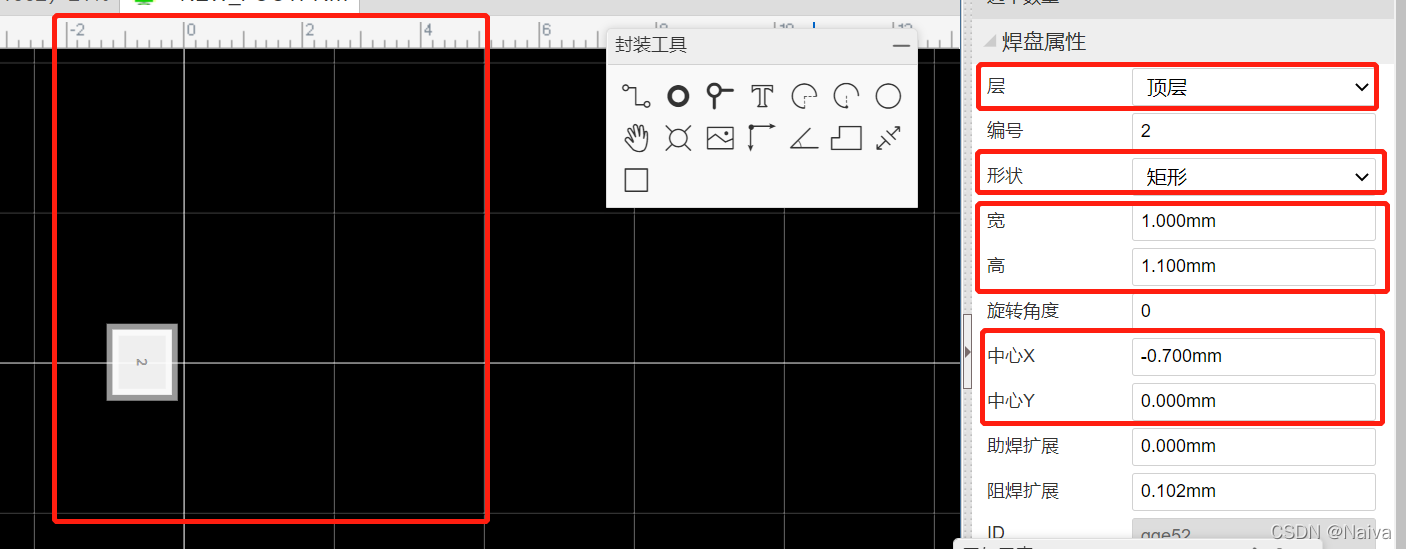

单击选中焊盘1，在 “焊盘属性” 面板中设置层为 “顶层” ，形状为 “矩形”，宽为 1mm ，高为 1.1 mm；

将焊盘1 的中心坐标设为（-0.7 ， 0），注意，绘制PCB封装时，建议将焊盘的大小设置为比元件实际引脚面积稍大。

在这里插入图片描述

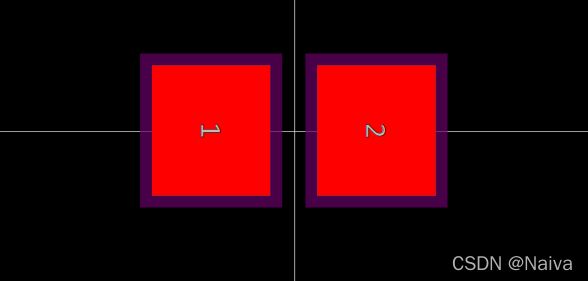

设置完焊盘1的属性后，采用复制粘贴的方式添加 R 0603 封装的焊盘2. 单击选中 R 0603焊盘1，按快捷键 Ctrl +C 复制，再按快捷键Ctrl + V 粘贴，单击放置在画布上啊。

然后再“焊盘属性” 面板中将 “编号” 修改为2 ，中心坐标设为（0.7 , 0）。

在这里插入图片描述

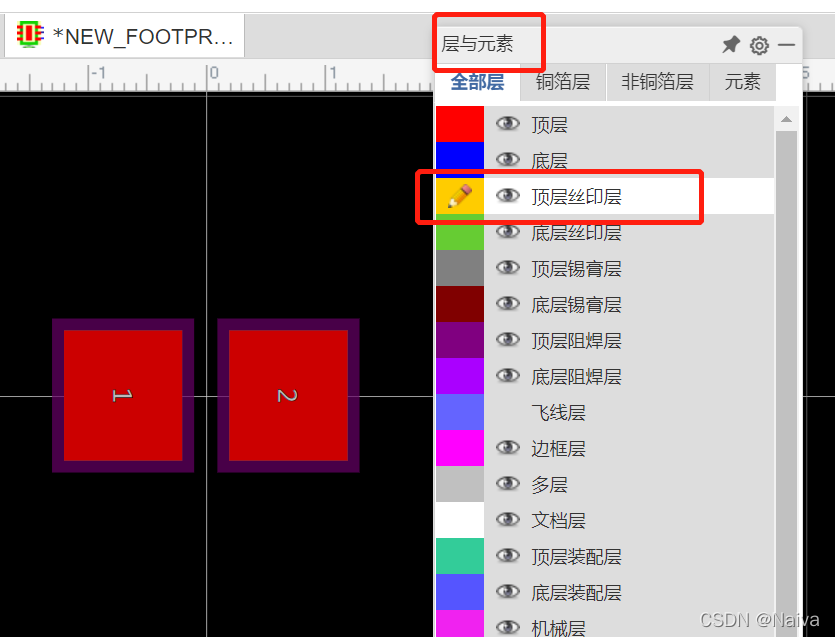

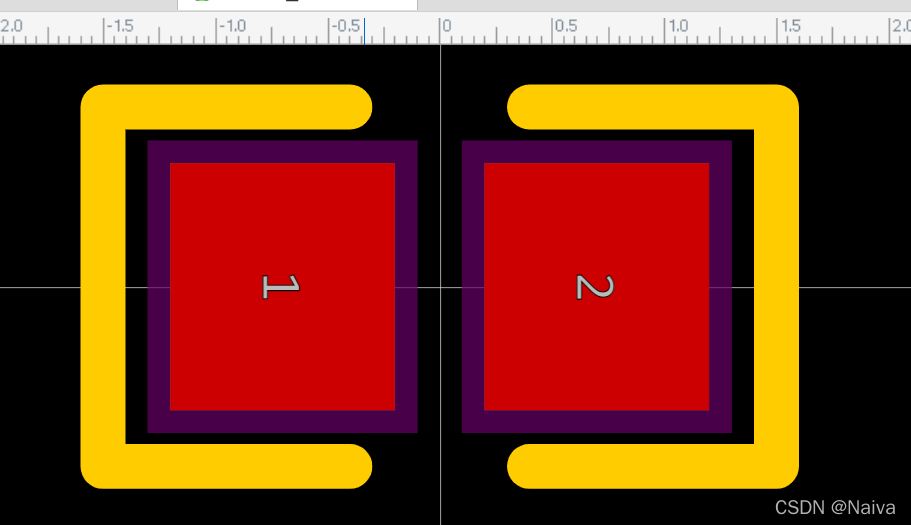

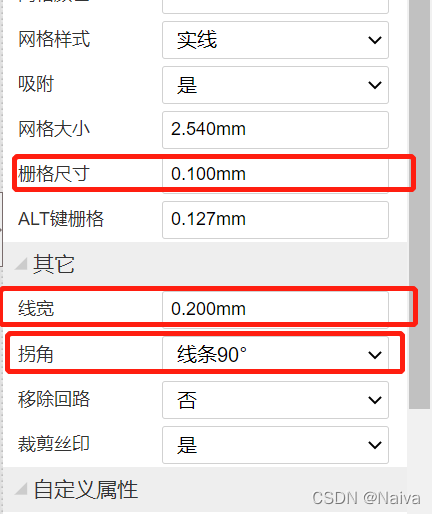

0603 封装电阻的规格：
0603表示的是封装尺寸与具体阻值没有关系
但封装尺寸与功率有关通常来说
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W
电容电阻外形尺寸与封装的对应关系是:
0402=1.0x0.5
0603=1.6x0.8 （长*宽）
0805=2.0x1.2
1206=3.2x1.6
1210=3.2x2.5
1812=4.5x3.2
2225=5.6x6.5
