【电子元件】常用电子元器件的识别之二极管

---

前言

熟练地认识并检测各种电子元器件，对于广大电子技术爱好者来说，是一种必不可少的基本技能；否则，在电子技术的海洋中只能漫无目的地“漫游”。

---

二极管和三极管是电子电路中应用最广泛的半导体器件。与普通的无源器件相比，它们工作时需要外部的辅助电压，且很多特性与无源器件有很大的不同。

---

1. 二极管的识别

二极管（diode）是常用的半导体器件之一。二极管有正、负两个电极引脚。正极称为阳极A，负极称为阴极K，故有二极管之称。按照二极管在电路中的用途划分，二极管主要有整流二极管、开关二极管、阻尼二极管、快速恢复二极管、肖特基二极管、稳压二极管等类型。

1.1 普通整流二极管/开关二极管的识别

普通整流二极管是将交流电整流成脉动直流电的二极管，它是利用二极管的单向导电特性工作的。常用的普通整流二极管有1N4007、1N5408等型号，如图：

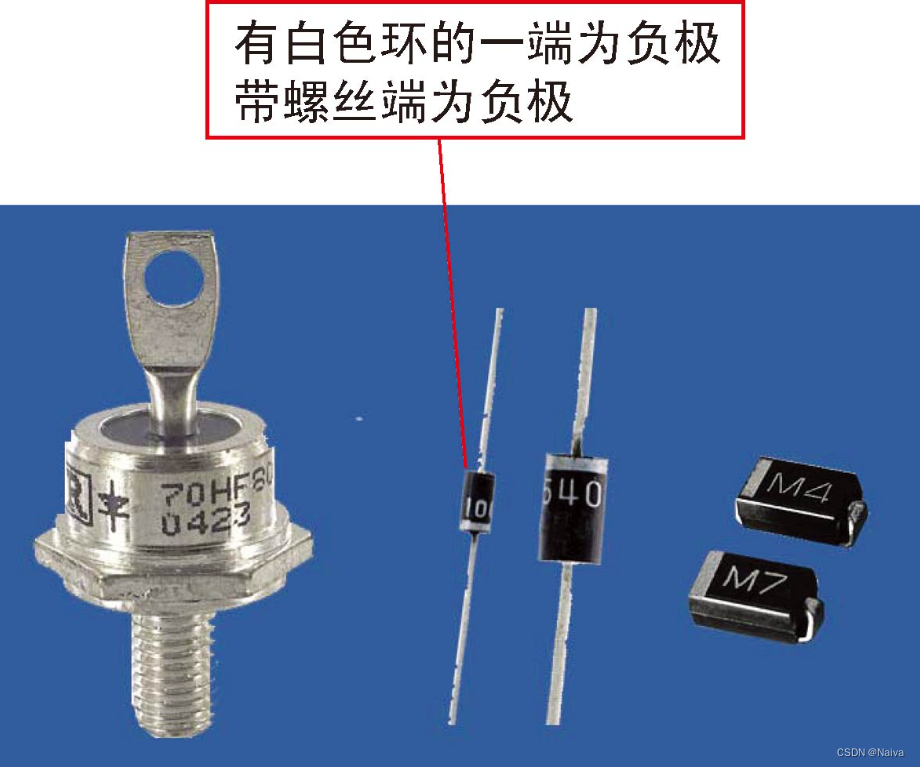

常用的开关二极管如图：

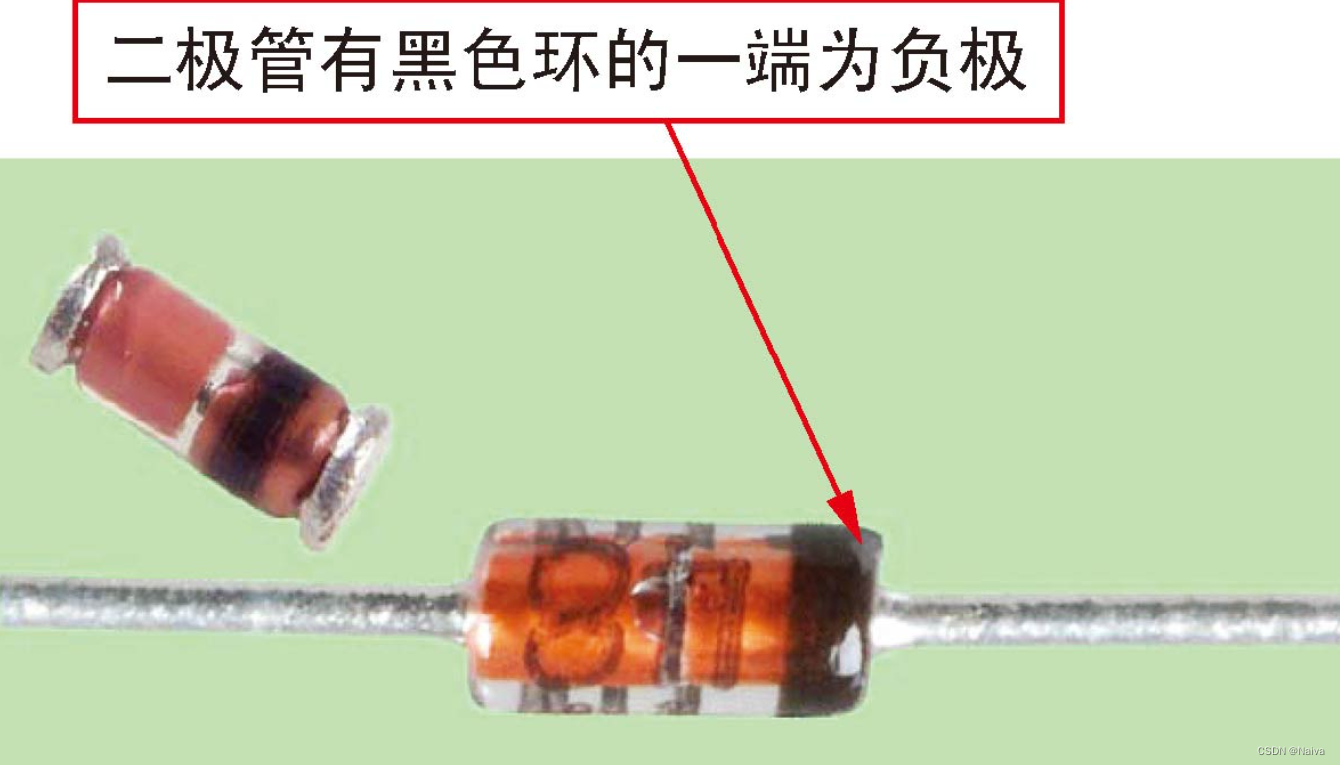

家用电器上一般都装有开关，这些开关大多是靠手工或电磁力驱动的机械开关，这类开关工作速度不高，最高不过每秒开关几百次。在一些电子电路中常用电子元器件制作开关，称为电子开关。电子开关的开关速度一般能达到每秒几万到几千万次，有的更高。显然，这是机械开关做不到的。

1.2 快速恢复二极管的识别

当工作频率在几十至几百千赫时，普通整流二极管正反向电压变化的时间慢于恢复时间，普通整流二极管就不能正常实现单向导电特性而进行整流工作了，此时就要用快速恢复整流二极管才能胜任，因此，采用开关电源供电的整流二极管通常要用快速恢复二极管，而不能用普通整流二极管代替。

快速恢复二极管（Fast Recovery Diode，简称FRD）是一种新型的半导体二极管。快恢复二极管是一种开关特性好、反向恢复时间短的半导体二极管，主要应用于开关电源、PWM脉宽调制器等电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。

5A以下的快恢复二极管通常采用DO-41、DO-15、DO-27塑料封装。

常用的整流用快恢复二极管有31DF6、RU4、BYT56M、FR304、UF5408、HER304、RG2T、EGP20F等型号；

阻尼快速恢复二极管主要有31DF6、BT359X1500、DMV56等型号。

其中DMV56是将一个快恢复二极管和一个普通大功率二极管封装在一起，并引出三个引脚的一种特殊二极管，使用时不要将其与三极管混淆。

常用的快速恢复二极管的外型如图

1.3 肖特基二极管的识别

肖特基二极管是肖特基势垒二极管（Schottky Diode）的简称。肖特基二极管通常应用在高频、大电流、低电压整流电路中。肖特基二极管有小功率贴片式、小功率双二极管、大功率双肖特基二极管等类型。

常用的小功率贴片式肖特基二极管主要有SS14、SS3484、BAR43、RB731U等型号，如图：

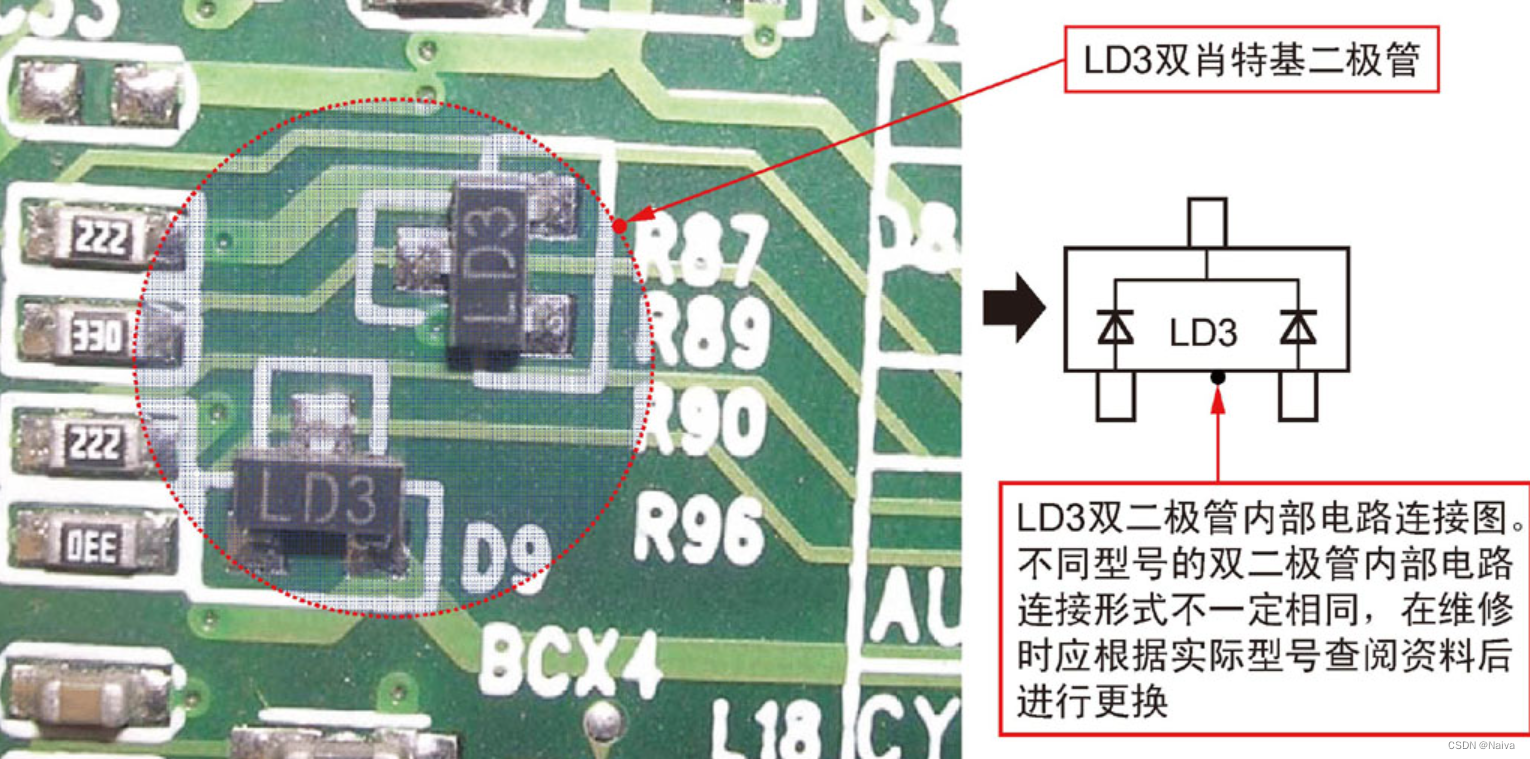

常用小功率双肖特基二极管的型号是C31C、LD3（实际型号是BAT54SLT1，LD3只是型号代码，是一个1A/20V的肖特基二极管），其外形如图：

有些电路中经常采用的BAV70、BAV99等型号二极管是高速双开关二极管，这种二极管不能用普通的小功率双肖特基二极管代换。

大功率双肖特基二极管通常应用在大电流整流电路中（如CPU供电整流和电源适配器整流电路），常用的型号有MBR20100CT、BA7H26、SBG1035、SBG1040CT、60
