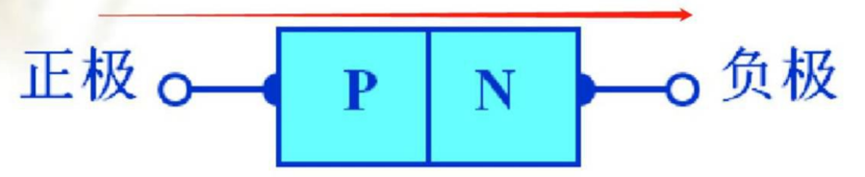

2.1 PN结

它是将P型半导体和N型半导体制作在同一块硅片上，在P型半导体和N型半导体的交界面就形成了PN结,大家知道PN结有单相导电性即可。

只要知道PN结，只能P到N流通就好了。

2.2 二极管的种类

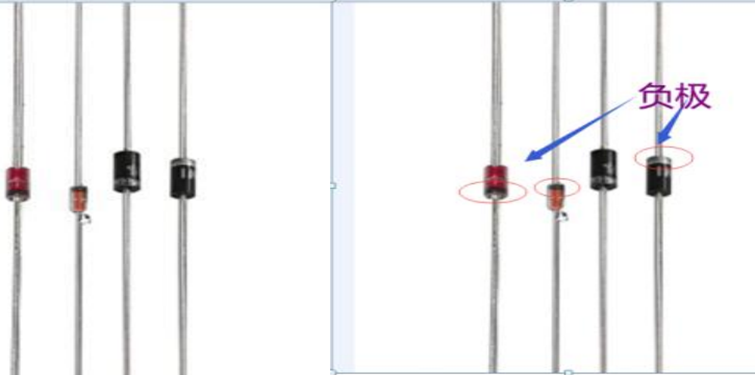

1）插件二极管

2）贴片二极管

3)快恢复二极管

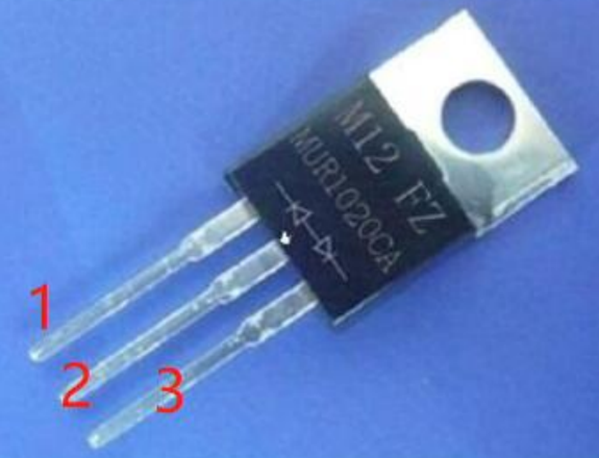

1和3是负，2脚是正，共阳。很多时候，我们都是1和3是短接在一起使用的，相当于内部两个二极管是并联的形式。

并联的好处是增大管子的功率。

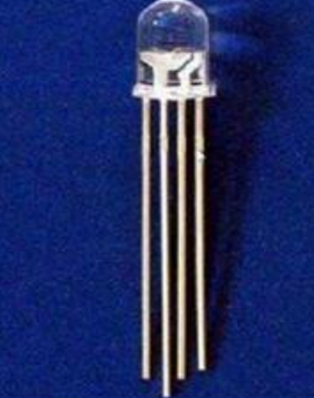

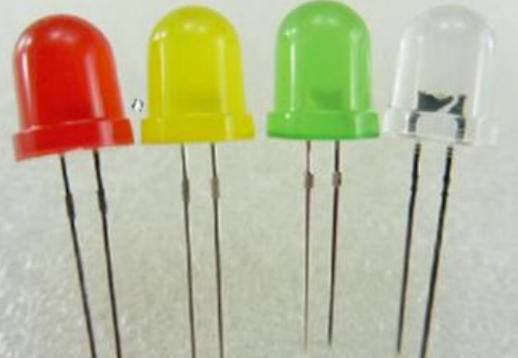

5）RGB插件二极管

可根据红绿蓝配置出很多种颜色。比如红色里面，还能分出很多种。最长的是阳极，其他三个都是阴极，要看手册RGB一个R一个G一个B。

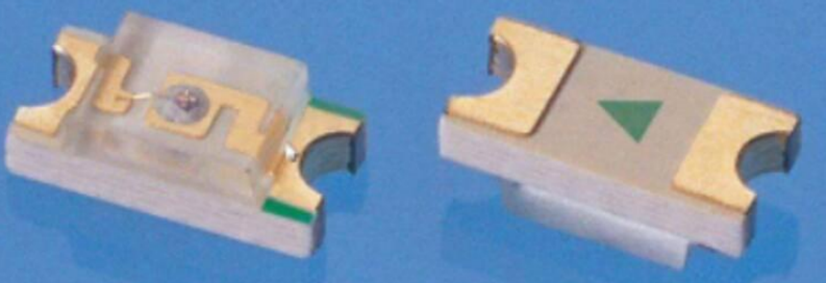

LED贴片二极管

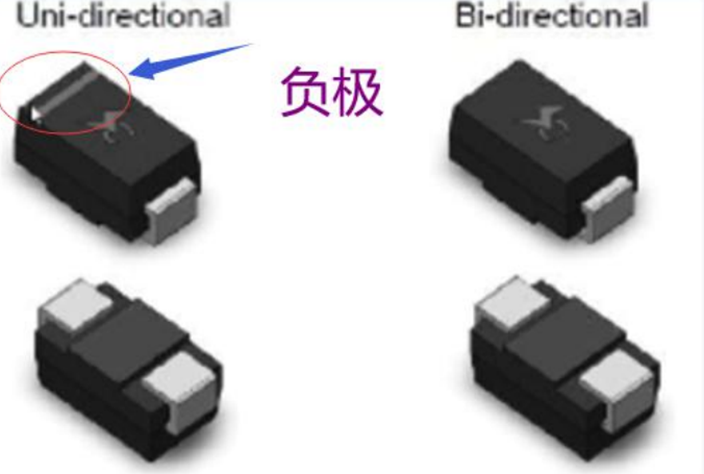

三角形尖的那头是负，大的那头是正。

2.特殊封装的二极管

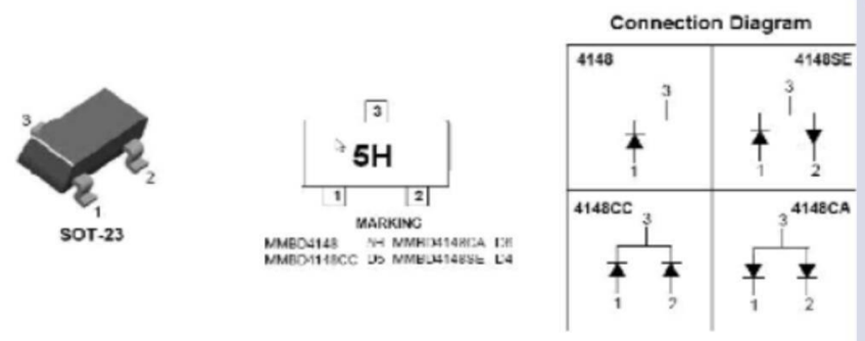

有时候，二极管还会有这种封装的，内部具体是什么形式，要看具体情况了。

2.3 二极管的电路符号

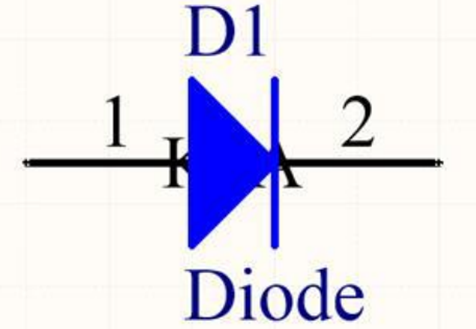

这个是普通的二极管的电路符号表示。1脚是阳极，2脚是阴极

2.4 二极管的加工工艺介绍

生产工艺方面，比如贴片二极管使用贴片机贴，然后过回流焊。插件的话，目前就是人工来插，插件费稍微贵一些，插件就是过波峰焊了。

现在用贴片的人越来越多：1、贴片技术越来越成熟，所以价格越来越便宜，2、人工成本越来越高，就导致为何大家更加愿意用贴片了。当然有的厂家也使用了插件机来插件，但是，插件机的技术相对贴片机没那么成熟，机器也非常贵，如果不是批量，也很少用插件机。贴片的形状都是标准品，对于插件，经常会有很多异型的元器件，比如说，定制电感，变压器等等。

2.5 二极管的伏安特性曲线图

我们先看正向偏置部分，当二极管正向偏置时，比如我们先看硅管，外加的电压需要大于0.6V，二极管才开始有电流流过，也就是这个二极管也是有一个阈值电压的，小于这个阈值电压，二极管也不导通。我们也可以看到，当二极管外加正向电压大于0.6V之后，二极管的电流呈指数规律上升，但是二极管两端的压降在0.6-0.8之间。如果二极管的电流越大，那么二极管两端的压降就大了。电流大了，二极管的压降自然大了。

当二极管反向偏置的时候，二极管不导通，但是会有微弱的漏电流。我们从图中看也可以知道，锗管的漏电流比硅管的漏电流要大一些，但是都是uA级别的，很小很小了，那么这就是二极管的伏安特性曲线了。

2.6二极管在电源中的运用

1）反向隔离作用

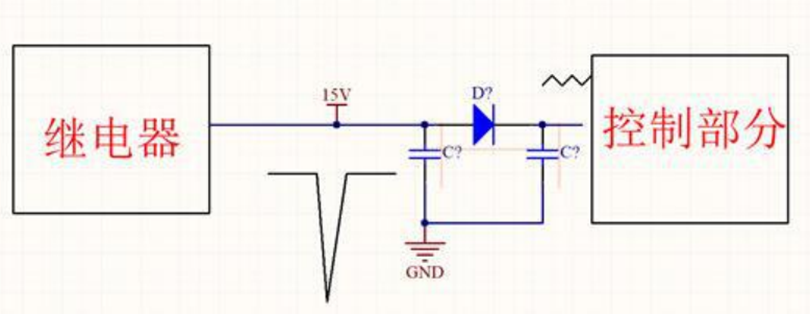

大家看这幅图，15V 给继电器和控制部分进行供电。假设没有二极管的话，比如下图所示

正常情况下，两个电容都是充满电的，电路不会出现问题。但是，继电器是一个开关，假设这个时候，继电器突然闭合了，闭合瞬间，可能15V电源会跌落。这里主要是讲二极管的，反向隔离作用。

再举另一个例子：

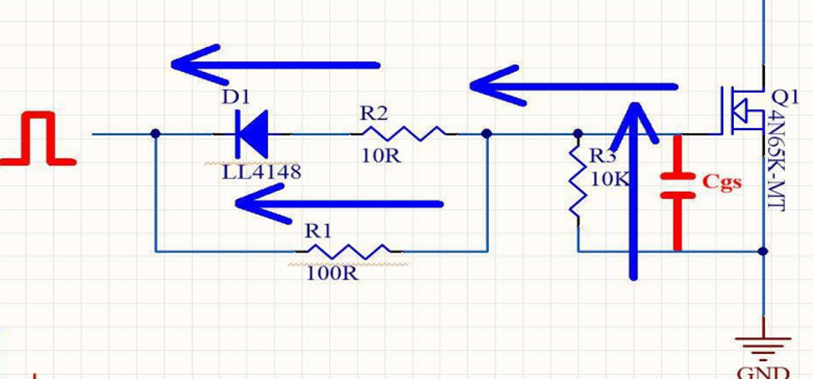

下图的驱动电路，我们需要MOS管开通慢，而MOS管关断快，也是二极管的反向隔离作用。

当输入PWM为高的时候，这个电流的流向经过R1,对Cgs充电。

想要从二极管通过，是不可能的，因为二极管是单向导电性的，那么当PWM为低的时候呢？

是不是Cgs 通过两条通路来放电？R2和R1 同时存在电流，R3是10K，在这里可以忽略。PWM高:PWM通过100Ω给Cgs充电，由于阻值为100Ω，是不是充电会较慢？PWM低: Cgs通过10和100 欧姆的电阻并联放电，由于阻值并联后，小于10Ω，是不是放电速度会更快呢？那么，二极管这里承担着什么角色？MOS管开启的时候，起隔离作用了。

2)整流作用

上面这个电路，如果二极管前面是220V 的交流正弦电压，那么经过二极管后波形变成什么样啊？

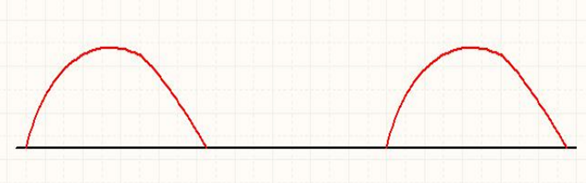

这是二极管阳极的波形

这是二极管阴极的波形

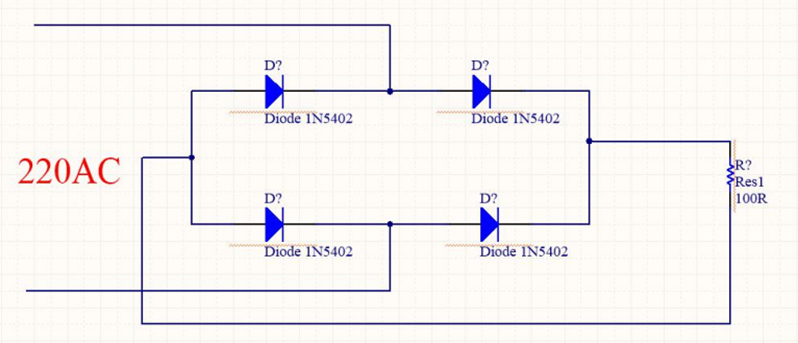

二极管在这里的作用就是整流作用，再举下面这个全波整流例子。

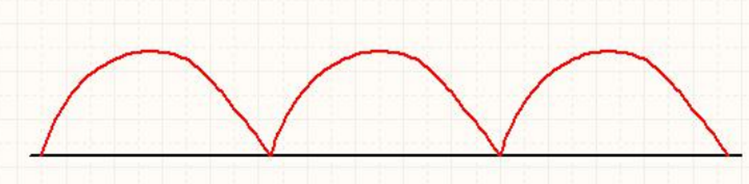

整流出来的波形如下图所示

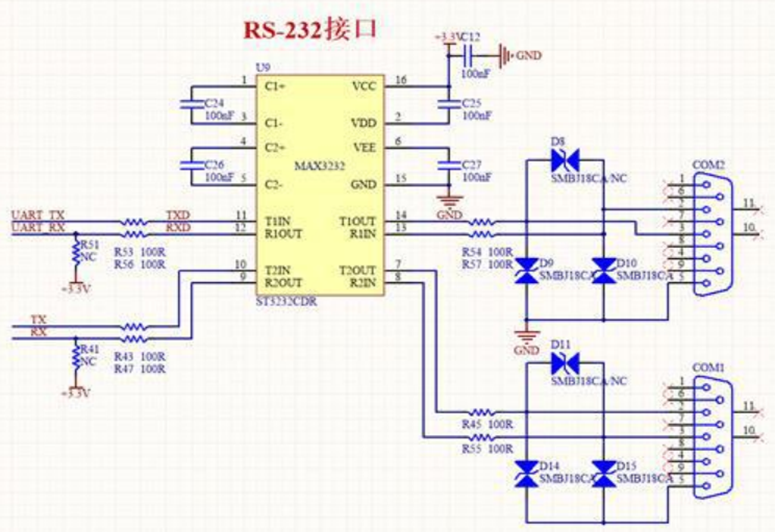

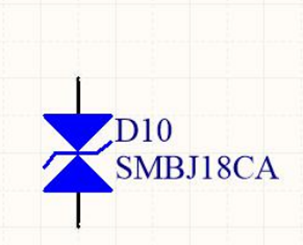

3）钳位作用

如下图所示，正常情况下，接口过来的电压，高电平为3.3V，低电平时是 0V。

正常情况下，假设接口过来的电压为 3V，接到主控。那么，此时两个二极管会不会工作？

接口过来3V，此时D1和D2都是截止状态。

正常情况下，两个二极管都不会导通，那么，下面我们看下，如果接口处产生一个干扰，假设来了个静电干扰，静电干扰的话，可能达到上千伏，假设是1000V 。

1000V是一个很小的尖峰能量，只是电压幅值大，那么1000V过来之后，哪个二极管会导通？

这个时候D1导通了，能量为U*I*t，可以说U非常大，t非常小，总能量一样可以很小，那么D1导通之后，是不是D1两端为0.7V？那么D1的负极是3.3V，D1的正极就是4V。这样就实现了钳位作用。那么4V的话，主控芯片就不会坏了，实现了保护主控芯片的目的了。

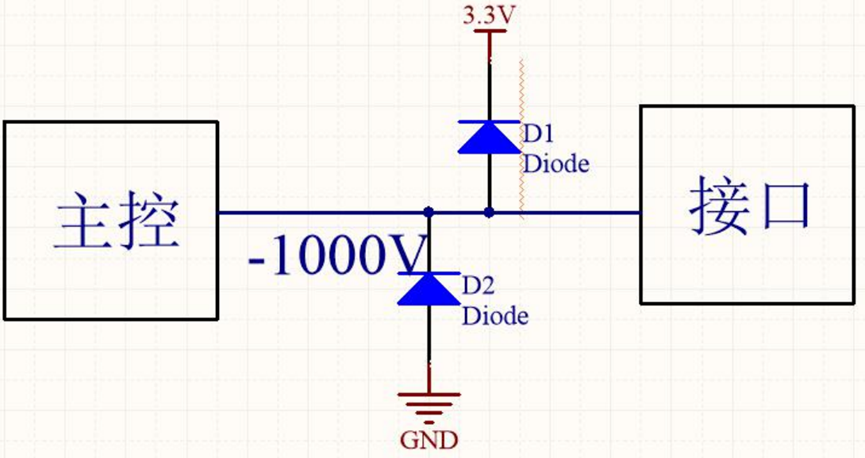

假设这个时候还是因为静电的原因，接口处出现了-1000V的电压，那么，D2就会导通。D2导通之后，D2两端就被钳位在-0.7V，那么D2的正极接的0V，这个时候负极是-0.7V，-0.7V的话，主控也不会坏，这样也能实现钳位功能是吧，那么这里的D1和D2分别解决正向电压和负向电压过高的问题。

这个D2的正极接地了，我们一般认为是0V。

参考点，一般都是电源上电解电容的地，因为电解电容的容量大，电压稳定，所以一般都是以电解电容的地作为参考点。

在一个电路板中，电位最稳定的两个点，一个是电源VCC，一个是GND，电源和地，之间一般都有大的电解电容，大的电解电容，两端的电压很难被改变，所以我们作为参考的，必定是最稳定的Vcc和地。

3）防反接作用

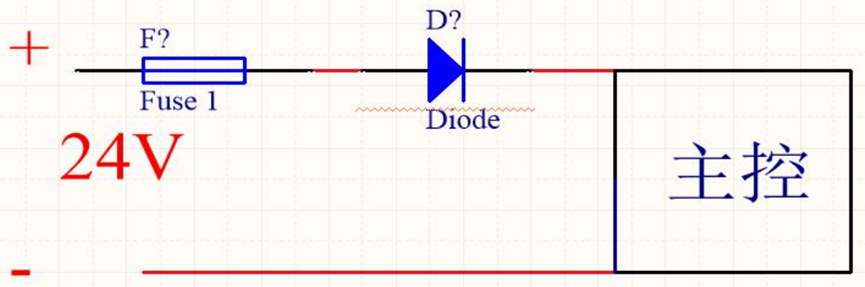

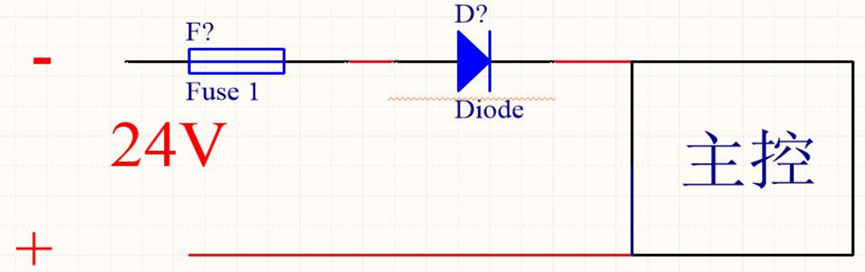

如图下面这个电路，正常情况下，电源上正下负，是不是可以实现正常功能。那么如果这个时候，把正负接反了呢？

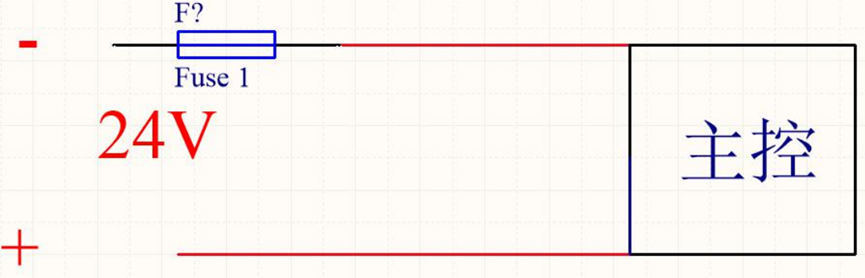

变成下图这样，就没有回路，这就实现了防反接功能了。

如果我们这里没有这个二极管，主控就会被烧坏。

4）续流作用

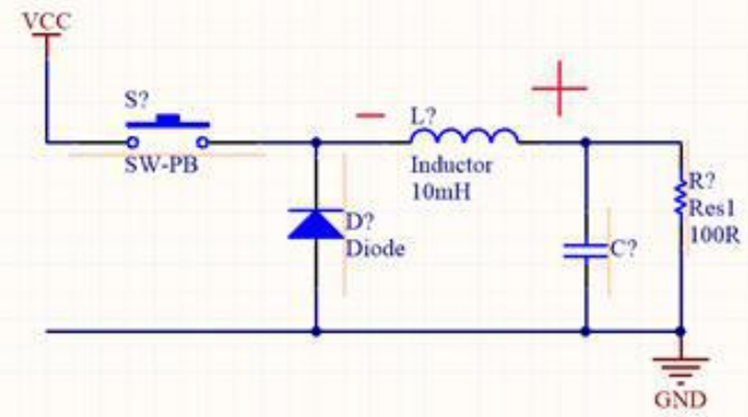

下图是BUCK的拓扑结构，图中的二极管在这里就是给电感提供续流回路，这就是二极管的续流作用了。

2.6 稳压管

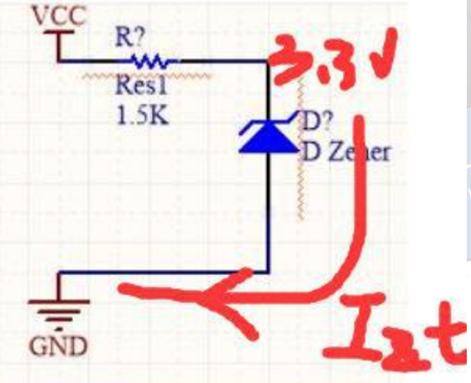

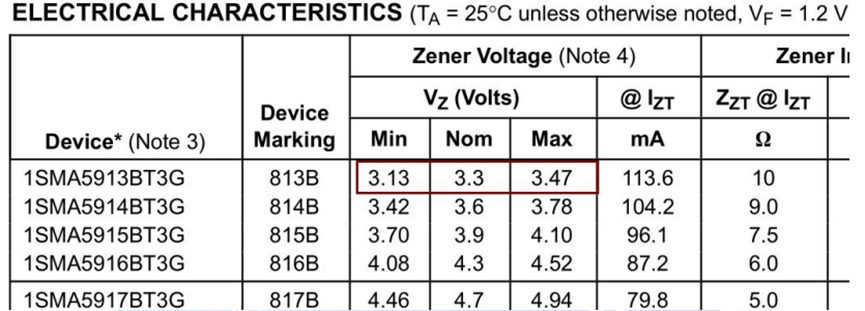

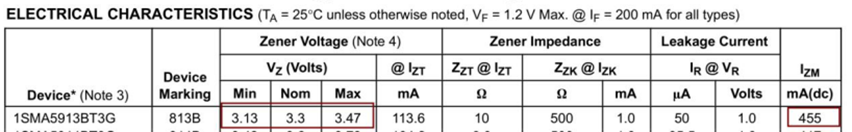

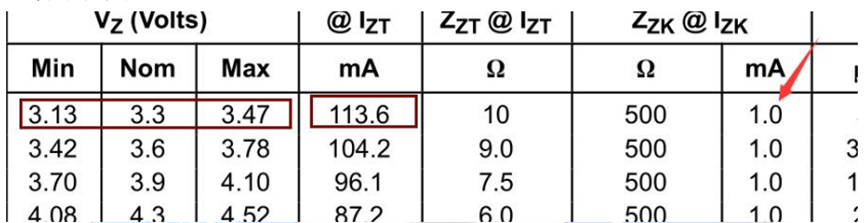

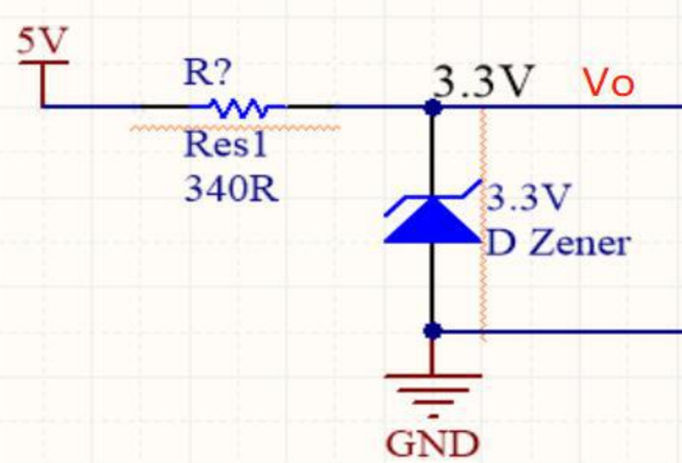

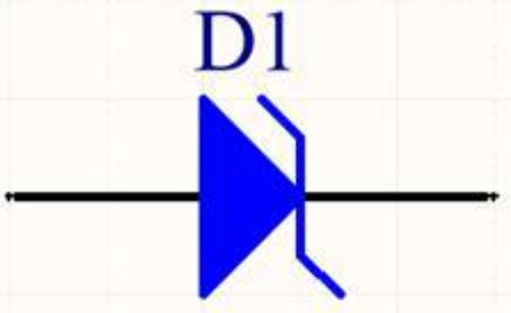

2.6.1 稳压管的介绍

通常，二极管都是正向导通，反向截止，具有单向导电性。一旦加在二极管两端的反向电压超过反向耐压值的话，二极管可能就会被击穿而损坏。但是，有一种特殊的二极管，它的正向特性和普通二极管是一样的，但是反向特性就会比较特殊，当反向电压加到一定程度时，虽然管子呈现击穿状态，通过较大电流，却不损毁，并且这种现象的重复性很好。那么就利用了这种特殊的特性，制成了稳压管。
