本文详细介绍了常用的二极管和三极管规格参数，包括贴片和直插类型，如1N4148、2N5551等型号的电压、电流、功率和工作温度等特性，以及它们在电子电路中的应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1. 常用的二极管规格参数

在这里插入图片描述

型号/封装	丝印	`正向压降(Vf)`	`反向击穿电压(Vr)`	`平均整流电流(Io)/正向工作电流(If)`	`反向电流(Ir)`	反向恢复时间(trr)	最大功率（Ｐｄ）	工作温度	正向浪涌电流(Isurge)/ Ifsm	备注
1N4148WS/SOD-323	T4	0.715V@1mA/1.25V@150mA	100V	150mA	1uA@75Ｖ	４ns	500ｍＷ	150°	1A @t =1.0s	快恢复二极管
1N4007W/SOD-123FL	A7	1.1V@1A	1kV	1A	5uA@1kV	/	/	-50~150°	30A	通用二极管
M7/SMA(DO-214AC)	M7	1.1V@1A	1kV	1A	5uA@1kV	/	/	120°	30A	通用二极管
S3MB/SMB(DO-214AA)	S3M	1.1V@3A	1kV	3A	5uA@1kV	/	/	-55~+150°	90A	通用二极管
S1MF/ SMAF	S1M	1.1V@1A	1kV	1A	5uA@1000V	/	/	-55 ~ +150°	30A	通用二极管
RS1M/SMA(DO-214AC)	RS1M	1.3V@1.0A	1kV	1A	2uA@1000V	500ns	/	-55 ~ +150°	30A	快恢复/高效二极管
RS2M/SMB	RS2M	1.3V@2A	1kV	2A	5uA@25°/200uA@125°	500ns	/	-55 ~ +150°	50A	快恢复/高效二极管
SS34/SMA(DO-214AC)	SS34	550mV@3A	40V	3A	500uA@40V	/	/	-50~+155°	100A	肖特基二极管
SS56/SMB	SS56	700mV@5A	60V	5A	0.3mA	/	/	-5-~+150°	150A	肖特基二极管
SS210/SMA/SMB	SS210	850mV@2A	200V	2A	0.03mA@25°/5mA@125°	/	/	-50 ~ +125°	50A	肖特基二极管
SS520B/SMB	SS520	950mV@5.0A	200V	5A	50uA@200V	/	/	-50~+155°	120A	肖特基二极管
BAT46W/SOD-123(F)	/	1V@250mA	100V	150mA	2uA@75V	/	/	-55℃~+150℃)	750mA	肖特基二极管
US1J/SMA(DO-214AC)	US1J	1.65V@1A	600V	1A	5uA@600V	75ns	/	-55℃~+150℃)	30A	快恢复/高效二极管
LBAV70LT1G/SOT-23	A4	1.25V	70V	200mA	2.5uA	6ns	225mW	-55℃~+150℃)	500mA	开关二极管(一对共阴极)
BAS16/SOT-23	A6	1.25V@150mA	75V	150mA	1uA	４ns	225ｍＷ	150°	2A	开关二极管

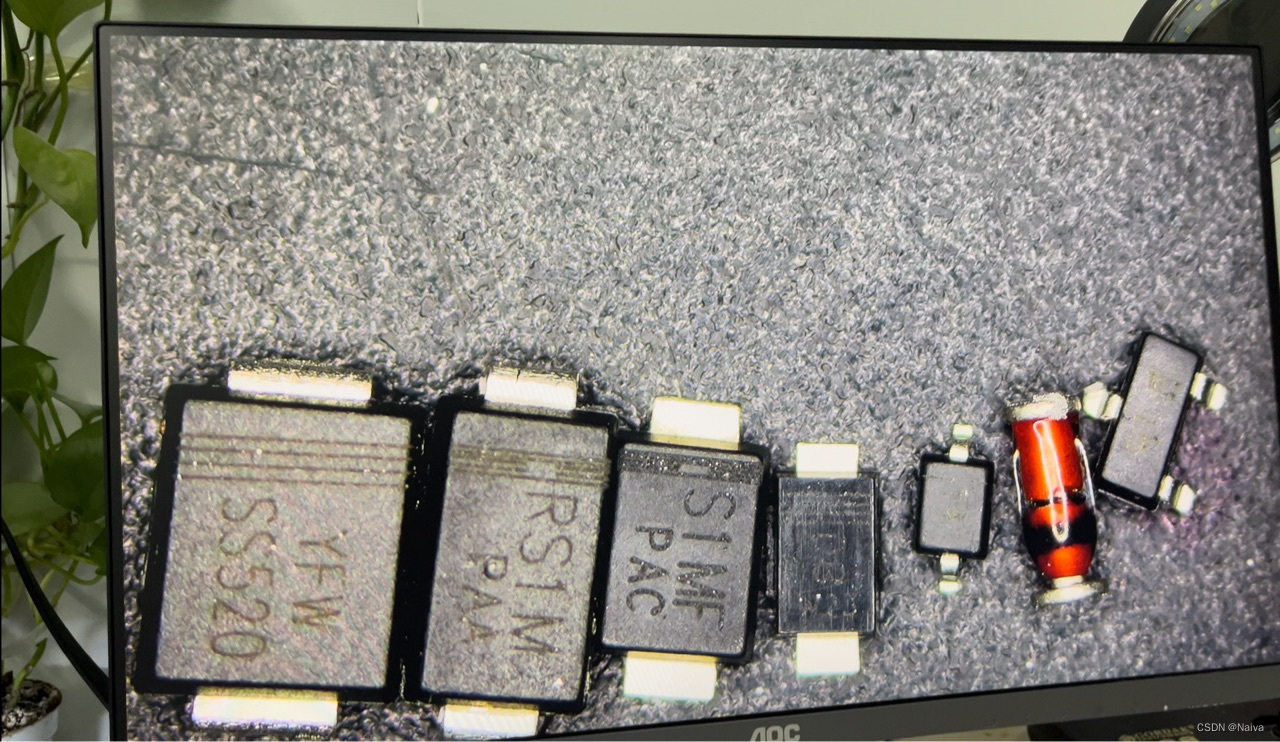

在这里插入图片描述

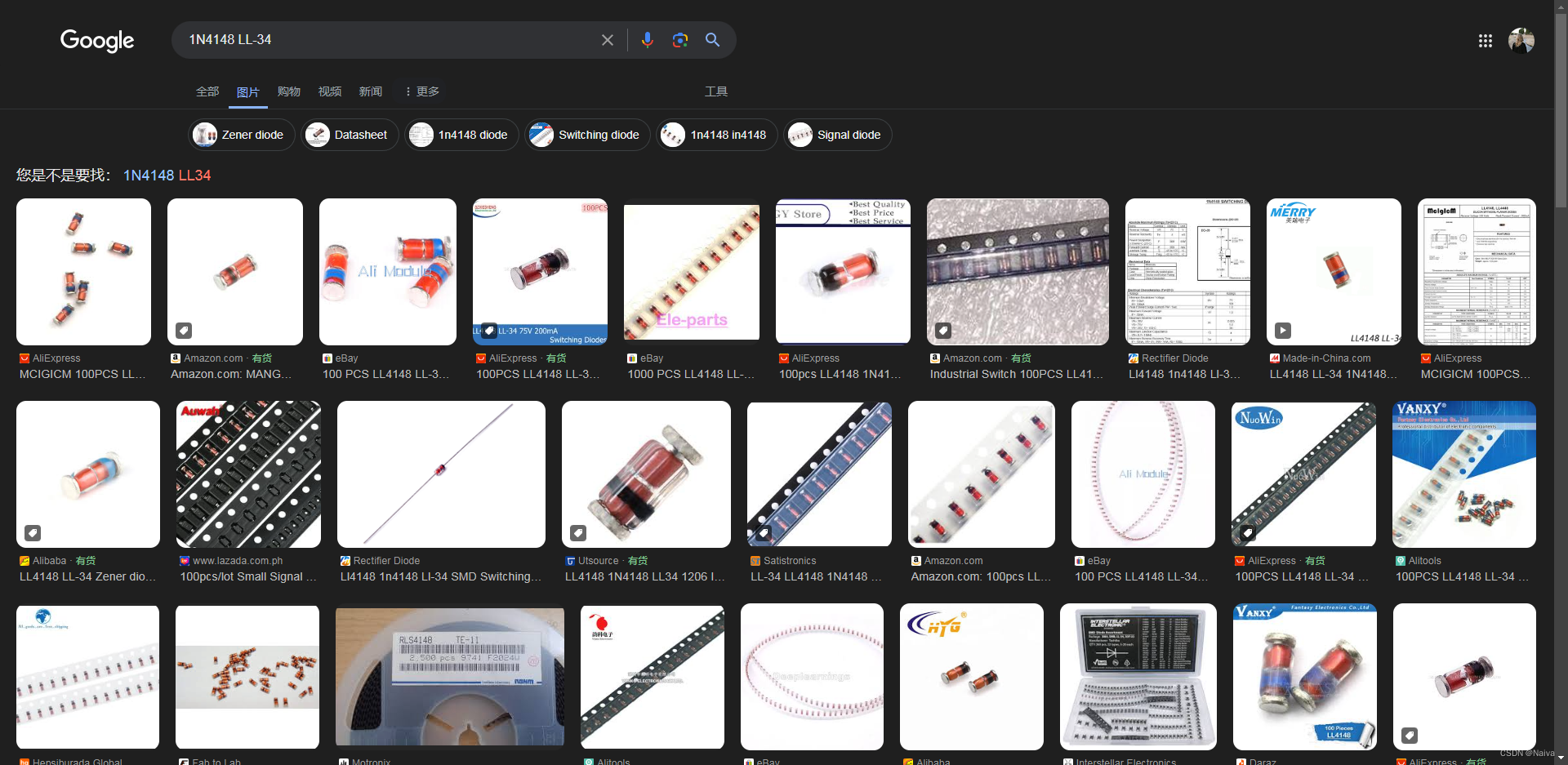

1N4148 LL-34是一种快速恢复二极管。它是一种小功率、快速开关二极管，常用于各种电子电路中，如电源管理、信号处理等。

LL-34封装是一种非常小型的表面贴装封装（Surface Mount Device，SMD），常用于高密度电路板设计中。LL-34封装的尺寸约为2.7mm x 1.7mm。

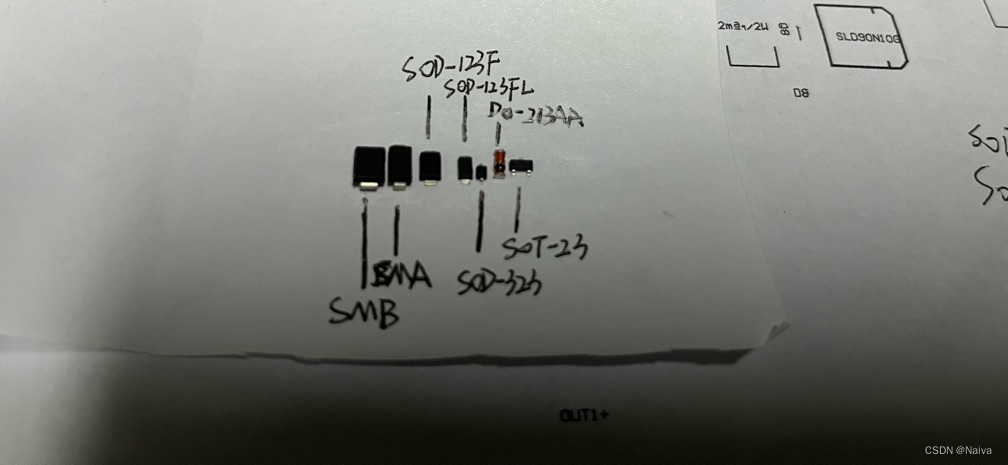

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

型号	封装	丝印	集电极电流(Ic)	集射极击穿电压(Vceo)	功率(Pd)	直流电流增益(hFE@Ic,Vce)	特征特征频率(fT)	集电极截止电流(Icbo)	集电极-发射极饱和电压(VCE(sat)@Ic,Ib)	工作温度
2N5551/NPN	SOT-23	G1	600mA	160V	625mW	165@10mA,5V
2N5401/PNP	SOT-23	2L	600mA	-150V	300mW	-100~300@VCE=-5V, IC=-10mA
L9013QLT1G/NPN	SOT-23	13Q	500mA	20V	225mW	150@50mA,1V
L9012QLT1G/PNP	SOT-23	12Q	500mA	20V	225mW	100~600V
LMBTA42LT1G/NPN	SOT-23	1D	500mA	300V	225mW	/
LMBTA92LT1G/PNP	SOT-23	2D	50mA	300V	225mW	25@30mA,10V
LMBTA94LT1G/PNP	SOT-23	4Z	150mA	400V	350mW	75@10mA,10V	/	100nA	600mV@50mA,5mA	/
S8050/NPN	SOT-23	J3Y	500mA	25V	300mW	/	/	1uA	500mV@500mA,50mA	/
SS8050/NPN	SOT-23	Y1	1.5A	25V	300mW	120@100mA,1.0V	100MHz	/	500mV@800mA,80mA	-55℃~+150℃
S8550/PNP	SOT-23	2TY	500mA	25V	300mW	/	/	1uA	500mV@500mA,50mA	/
SS8550/PNP	SOT-23	Y2	1.5A	25V	300mW	120@100mA,1.0V	100MHz	100nA	500mV@800mA,80mA	-55℃~+150℃
