【产品】逆变电焊机工作原理与发展方向

电焊机 是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料，使被接触物相结合的目的。

---

逆变电焊机的工作原理（基于2015年研究）

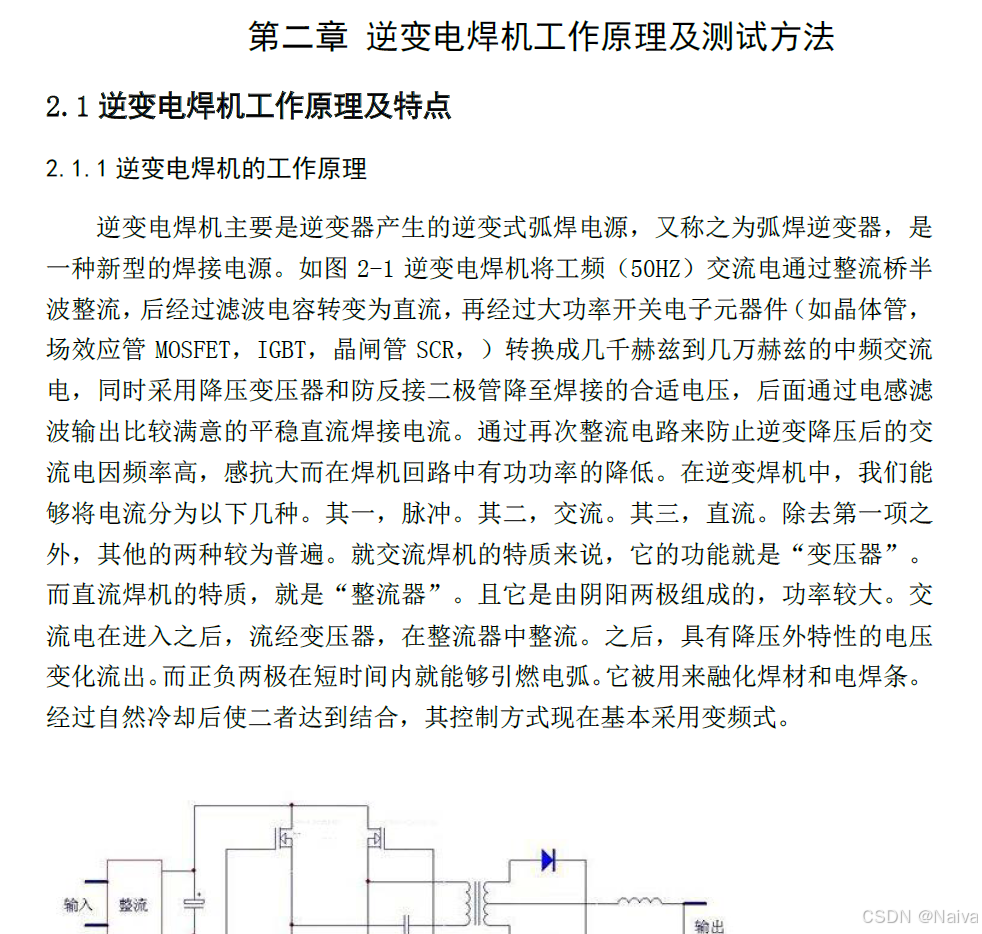

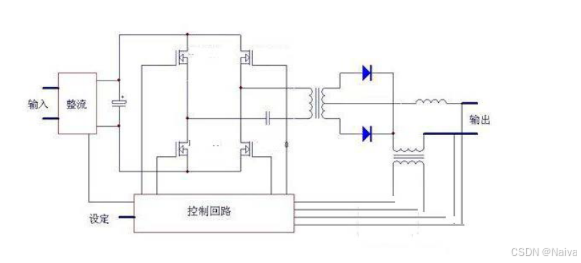

逆变电焊机主要通过逆变器产生的逆变式弧焊电源来工作，也被称为弧焊逆变器。其基本工作原理如下：

1. 输入交流电源：逆变电焊机从电网接入的通常是50Hz的交流电，经过整流电路（如整流桥）将交流电转换为直流电。

2. 高频逆变：直流电进入逆变器后，经过大功率开关元器件（如MOSFET、IGBT等），这些元件将直流电逆变成频率较高的交流电（通常为几千赫兹到几十千赫兹）。高频电流通过变压器转换成适合焊接的电压。

3. 电压调节与输出：经过降压后的电压再通过滤波电感器进行平稳处理，输出到焊机端口，为焊接提供稳定的电流。此时，电弧点燃并保持焊接过程的稳定。

4. 控制与调节：逆变电焊机采用PWM（脉宽调制）技术来控制输出电压和电流的波形，使焊接电流保持恒定，从而提高焊接质量。焊接过程中，电流的稳定性和电弧的稳定性对于焊接质量至关重要。

前沿技术变化（截至2025年）

虽然2015年时逆变电焊机的工作原理已经相当成熟，但随着科技的发展，近年来在逆变电焊机技术方面有一些重要的前沿进展和技术变化：

1. IGBT和MOSFET技术的进步
   现代逆变电焊机更多地采用**IGBT（绝缘栅双极晶体管）和MOSFET（场效应管）**作为开关元件。随着功率器件的提升，IGBT和MOSFET的效率和稳定性有了显著的提升，能够支持更高频率的逆变工作，进一步提高焊机的性能和节能效率。

2. 高频工作技术的提升
   现代逆变焊机的频率工作范围已经从几十千赫兹提升到100kHz甚至更高。更高的工作频率意味着更小的变压器和更少的损耗，同时能够提供更精细的电流调节，进一步优化了焊接质量。

3. 数字化与智能化控制
   随着数字信号处理器（DSP）和嵌入式技术的进步，现代逆变电焊机更多地采用数字控制系统。这种控制系统能够更精确地控制电弧焊接过程，进行自动化调节，提升焊接质量，并使得焊接过程更加智能化。例如，可以实现自动调节焊接电流、检测焊接状态并调整参数以提高焊接效果。

4. 节能与环保技术
   近年来，逆变电焊机的设计越来越注重节能和环保。高效的逆变技术和低损耗元件的应用使得现代逆变焊机的能效更高，功率因数校正（PFC）技术的应用也帮助逆变焊机优化电网性能，减少了对电网的谐波污染。

5. 焊接过程优化与自动化
   随着工业4.0的推进，现代逆变焊机不仅具有更高的精度和稳定性，还能与机器人技术和自动化生产线进行更好的集成。焊接过程中的实时监控、数据采集和故障诊断系统已经得到了广泛应用。例如，使用传感器和人工智能（AI）算法对焊接过程进行实时优化和调整，自动识别焊接缺陷，甚至自动调整焊接参数来适应不同材料的焊接需求。

6. 无线连接与远程控制
   一些现代逆变焊机集成了无线通信技术，允许操作人员通过手机或电脑远程监控和控制焊接参数。这种技术不仅提高了焊接的便利性，还能使得焊接过程中的问题得到快速反馈和调整。

7. 逆变焊机的多功能性
   近年来，逆变焊机的多功能性也有所提升。例如，一些逆变焊机支持多种焊接工艺，如TIG焊、MMA（手工电弧焊）、MIG焊、CO2焊等，具有更强的适应性，能够满足不同焊接需求。

总结

总体来看，虽然逆变电焊机的基本工作原理保持不变，但随着元件技术、控制技术、节能技术、智能化控制等方面的进步，现代逆变电焊机在性能、效率、精度和功能方面有了显著提升。这些变化使得逆变电焊机不仅能够提供更高质量的焊接效果，还能实现更高的生产效率和更好的用户体验。
