FLIP Container —— 创建容器域及相关场和属性

FLIP Boundary —— 为生成或删除粒子而创建的surface或density VDB

FLIP Collide —— 添加碰撞体

FLIP Solver —— 解算器

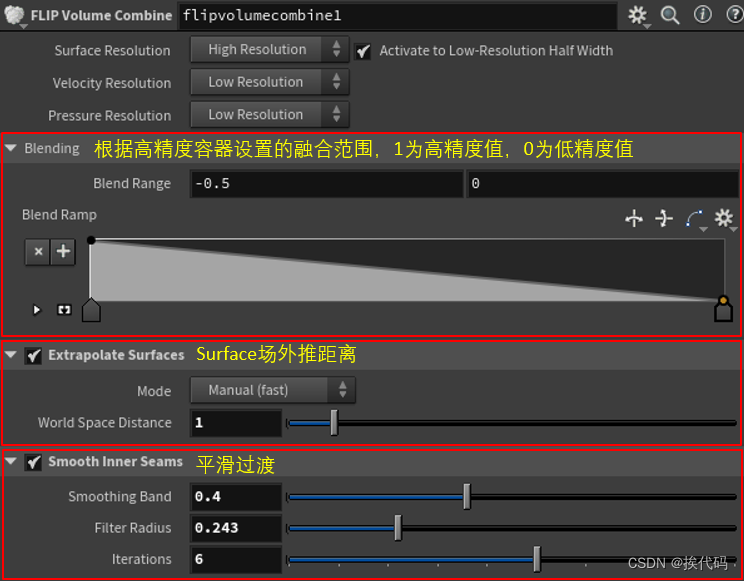

FLIP Volume Combine —— 合并不同精度的FLIP场

FLIP Container —— 创建容器域及相关场和属性

此节点创建并初始化粒子流体的域；连入闭合对象或体积（不必是矩形，也可移动或变形），以自定义形状；无输入，则通过节点参数控制域的尺寸和位置；

Particle Separation，不仅控制域的精度，还控制粒子和体素的数量，及碰撞对象的精度；
该节点还提供流体的物理属性，如density、viscosity；
当开启FLIP Solver SOP/Waterline选项，可观察到域边界外也会创建粒子，这是由于受环境影响并向域内流体注入velocity和pressure；在域的边界粒子持续的发射和删除，以维持水线和粒子数量；
边界框总是存在的，即使没有waterline；可通过FLIP Boundary SOP测试；

注，当surface粒子时边界粒子也会被考虑，生成的mesh会变大，通过Bounding Box参数剪切；

流体框的大小 = 输入模型边界框 + 间隙

Sources

source，流体总是在此SDF内创建；
source -> sourcesurface，补种seed生成粒子（Gas Seed Fluid Particles）；
flipsolver(DOP)/Volume Motion/Solver/Guiding Fields/Source Surface

注，souce、collision、sink激活区域其值，当带宽超过其激活区域会全部填满；

sink，流体总是在此SDF内移除；
sink -> sinksurface，删除补种的粒子（Gas Seed Fluid Particles）；
flipsolver(DOP)/Volume Motion/Solver/Guiding Fields/Sink Surface
velsurface，在此SDF边界使用速度边界条件，以使流体速度不会突然跨过velsurface边界；
会先和collision SDF合并，以作为projection_collision（Project Non-Divergent）；

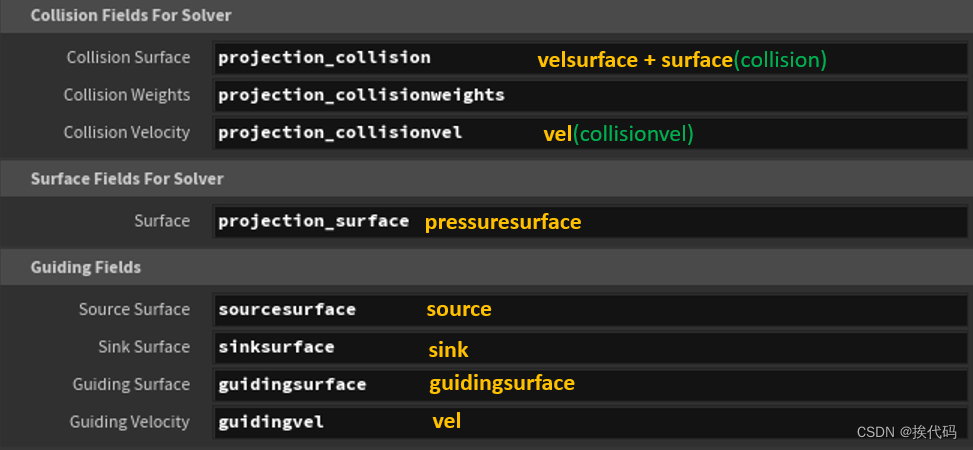

flipsolver(DOP)/Volume Motion/Solver/Collision Fields For Solver/Collision Surface
vel，通过“velsurface”或“guidingsurface”设置速度时，使用的速度值；
vel -> guidingvel，复制引导速度到vel（Gas Calculate）及粒子v；
flipsolver(DOP)/Volume Motion/Solver/Guiding Fields/Guiding Velocity
vel -> vel，初始化vel场；
guidingsurface，在pressure projection后，在此SDF内设置速度vel；
guidingsurface -> guidingsurface，用于计算vel（复制guidingvel）；
flipsolver(DOP)/Volume Motion/Solver/Guiding Fields/Guiding Surface
pressuresurface，在此SDF的边界应用pressure边界条件；会产生气泡；
从surface场移除此SDF，以作为projection_surface；
flipsolver(DOP)/Volume Motion/Solver/Surface Fields For Solver/Surface
pressure，在free surface或pressuresurface边界应用；
此场被添加到surfacepressure；
massdensity、viscosity、age，及自定义场；

Collision

surface
vel

FLIP Boundary —— 为生成或删除粒子而创建的surface或density VDB

此节点将输入的几何体转化为volume，以控制解算，也可直接连入volume；可Merge多个对象以获得更加复杂的外形；

source，作为发射源创建粒子，可添加额外的速度；
Pressure-based sourcing，通过定义Hydrostatic Pressure，填充杯子或水池；达到水位，即停止；
velocity-based sourcing，会溢出，在整个模拟过程中创建粒子；
sink，会删除粒子；有负速度或压力，产生吸力效果；

注，仅当想添加或移除粒子（从source或sink）使用；

Pressure-based sourcing

Uniform Pressure，粒子会沿源对象法线方向发射（在给定的压力下），如给定的压力被达到，则源停止；动画此参数，以约束粒子；在sink模式下，设置为-1可创建吸力效果，正值则会排斥；
Hydrostatic Pressure，粒子会沿源对象法线方向发射（在给定的压力下），如Water Level被达到，则源停止；动画此参数，以约束粒子；建议值在0~1；在sink模式下，与Uniform Pressure，区别不大；

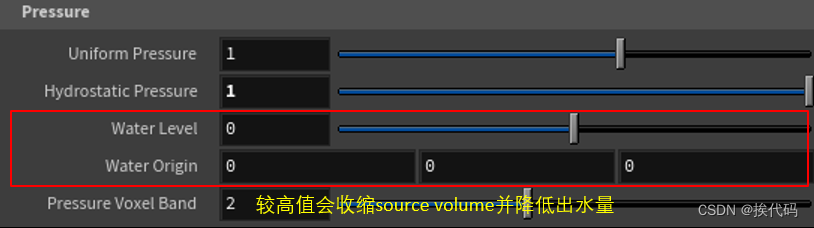

Water Level，仅与Hydrostatic Pressure一起才有效，以定义阈值；一旦水平面被达到，则源停止；如填充杯子或水池；

FLIP Collide —— 添加碰撞体

此节点接收2D/3D几何体和volume，作为碰撞体；将对象连入到第四个端口，以将对象转为碰撞体；唯一调整碰撞体精度的方法是FLIP Container SOP/Particle Separation参数，Grid Scale参数谨慎调节；

精确的碰撞体速度对流体解算非常重要，不正确的碰撞速度可能会导致缺少动态飞溅或流体泄漏；

可使用merge连入多个对象，或使用多个FLIP Collide节点；可处理开放或封闭的3D对象，及2D几何体（如grids、planes）；碰撞体可移动或变形，默认会计算速度（Point Velocity SOP）；

VDB Convex Clip SDF SOP，使用Convex hull裁切SDF；

相对于Shrink Wrap/VDB from Polygons/VDB Combine；

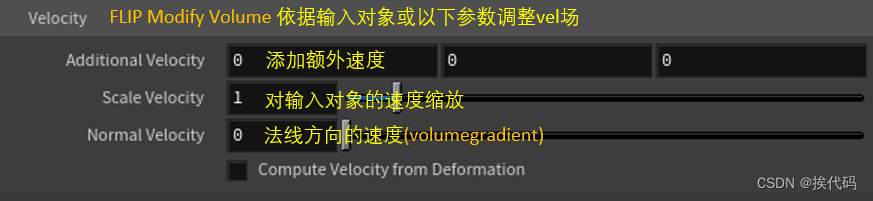

FLIP Modify Volume，更新碰撞速度；

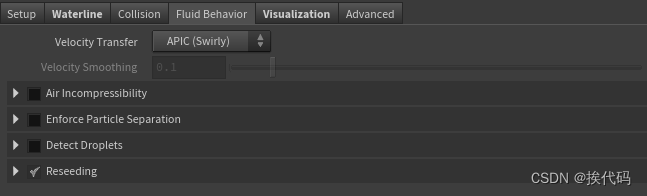

FLIP Solver —— 解算器

该解算器是基于粒子和基于体积解算的混合；所有流体数据均存于粒子，只有粒子需逐帧保存，确保不会发生不必要的流体混合或损失；但pressure projection是在体积（被实时创建）上完成的；流体是被具有pscale属性的粒子表示的，可被POP/DOP力移动；

当FLIP流体解算时，临时的速度场会被创建；粒子速度会被传递到该场，该场被用于执行流体projection；避免粒子相互叠加及相似方向运动；

FLIP Solver的优点是每帧只需运行几个子步，然而SPH则需要5-10个子步或更多才能稳定；FLIP利用一些体积场，来帮助约束可能出现的瞬间impulse；可在任何时候引入新粒子，可使用许多POP工作流；

Waterline

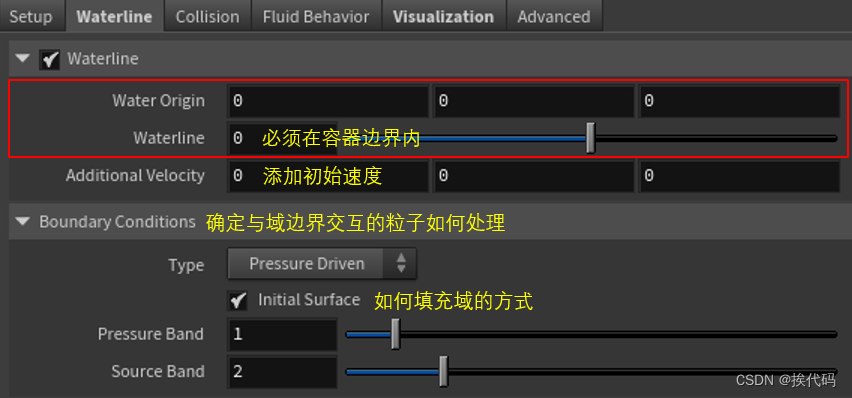

会创建初始的水体，如部分填充容器或创建水面（用于交互）；默认是特定厚度的水层，是因为narrow band（可加速模拟并降低内存，水面以下的流体由体积或场表示）；

第四端口的边界传递，则必须禁用waterline；

Boundary Condition

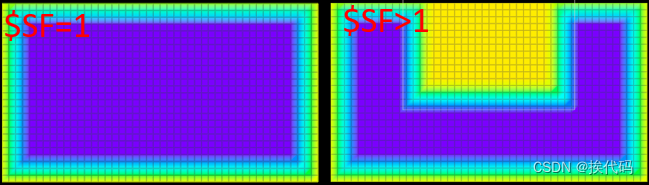

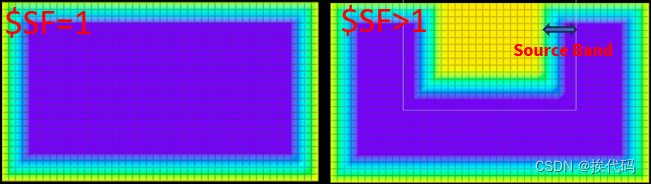

水一旦到达域的边界就会消亡，且新粒子会被创建以保持平衡；粒子在source band内生成和删除（在域外部周围）；该参数也与边界传递相关，如产生翻滚的海浪；对于不接触边界的模拟不必考虑“类型”，如填充杯子；

Pressure Driven，流体会更飞溅和扰乱，也缺乏稳定；
Velocity Driven，缺乏扰乱，但更稳定；

Initial Surface

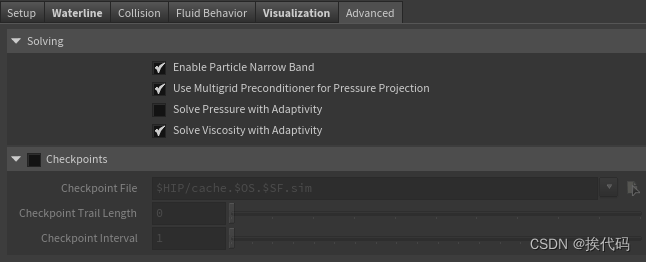

如何填充域的方式，依据 Initial Surface、Waterline、Enable Particle Narrow Band的组合；

Collision

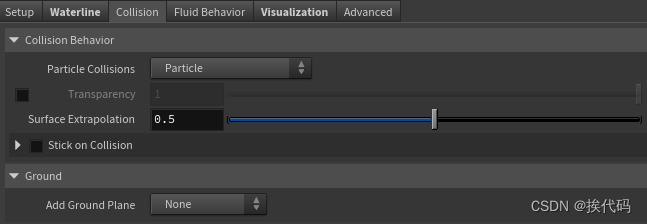

Particle Collisions，依赖FLIP Collide SOP节点的Volume Collide、Surface Collide设置；

None，禁用碰撞粒子与对象碰撞；
Particle，如是2D或开放的3D几何体使用此模式；
Move Outside Collision，如是封闭的3D对象和体积使用此模型；
