干货来咯！使用RNDIS网卡实现USB上网~

通过本文的步骤，您可以快速入门使用RNDIS网卡进行USB上网。无论是在开发板调试还是应急网络连接，RNDIS都是一种非常实用的功能。掌握这些基本操作，将为您的工作和生活带来极大的便利。

本文将带你使用RNDIS的方式，搭配Linux主控终端，快速实现USB上网。

RNDIS是指Remote NDIS，基于USB实现RNDIS实际上就是TCP/IP over USB，就是在USB设备上跑TCP/IP，让USB设备看上去像一块网卡，从而使Linux可以通过USB设备连接网络。

一、Linux驱动配置

1. 虚拟串口

通过串口发送AT指令，Air780ER使用CDC-ACM驱动，大部分Linux系统默认就支持，插入就可以使用。

测试AT指令可以用minicom等工具，运行命令：

sudo minicom -D /dev/ttyACM0

测试结果如下：

如果所用系统不支持CDC-ACM驱动，则可使用如下配置：

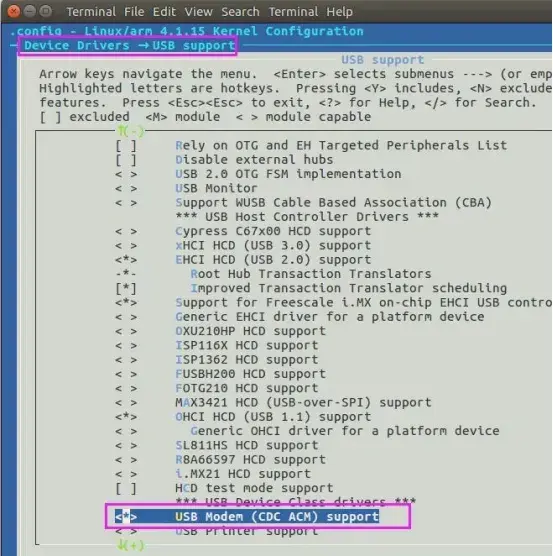

▼ 虚拟串口驱动配置 ▼

1）配置内核：

2）确定端口：

交叉编译后，板上运行，demesg打印如下。

说明ACM驱动Air780ER成功，其中节点：

1-1.3:1.2为AT口

对应的操作文件/dev/ttyACM0，进行通讯。如果没有合适的命令行工具，用如下的源代码编译个简单小程序在linux下发AT的小工具；

1-1.3:1.4为日志口

对应的操作文件/dev/ttyACM1，进行抓日志，具体抓日志方法见uart_capture.c；

1-1.3:1.6为modem口

对应的操作文件/dev/ttyACM2，客户可以进行PPP拨号。

注意事项：

有些Linux设备存在模组重启后，操作文件会发生移位，比如本来是/dev/ttyACM0是可以进行AT通讯的，后来又不行。

最靠谱的方法是通过驱动节点，来找到操作文件usb_find.c；

可以用：

FindUsbDevice(AIRM2M_USB_DEVICE_AT_INTERFACE_ID)，来寻找真正的需要的端口。

某些最简系统需要根据设备描述来识别，可以参考如下Linux上展示的细节进行适配，lsusb_618；

相关最新资料详见：

https://docs.openluat.com/air780er/at/quick_start/usb/

2. RNDIS驱动

Air780ER是标准的RNDIS，目前Linux大部分发行版本都已经默认支持RNDIS驱动了，只要通过USB连接Air780ER模组就可以直接用，模组开机后就会在Linux设备端看到新的网卡。

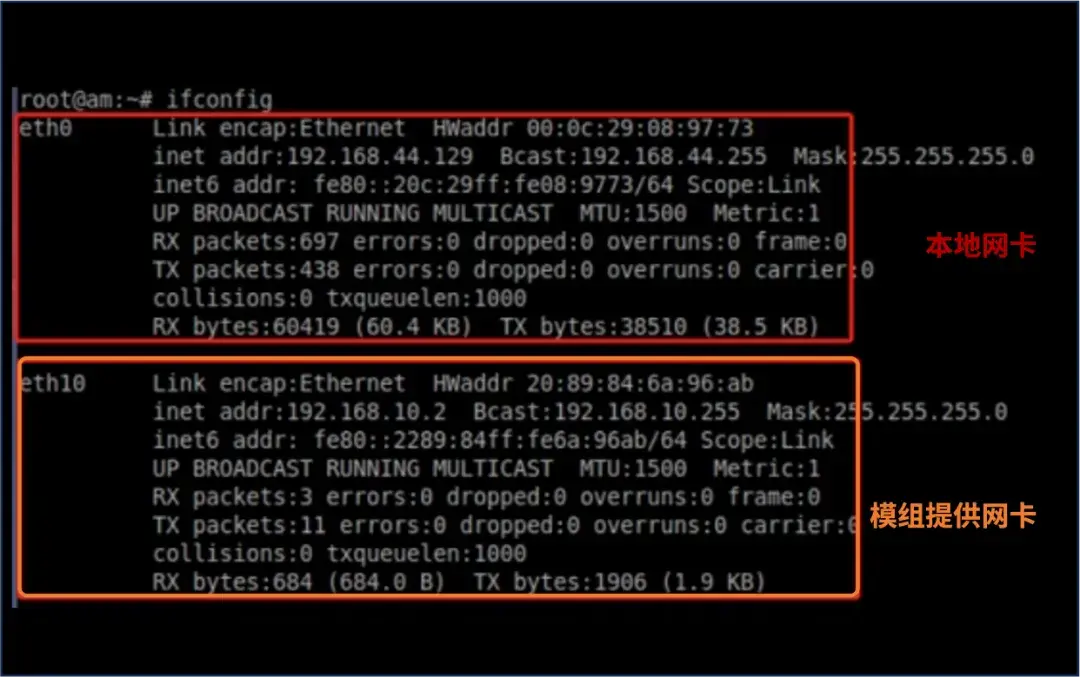

如下图所示：

注意：

每个设备的ethx可能不一样，上图插入Air780ER模组后增加的网卡即为RNDIS网卡，地址为192.168.10.2。

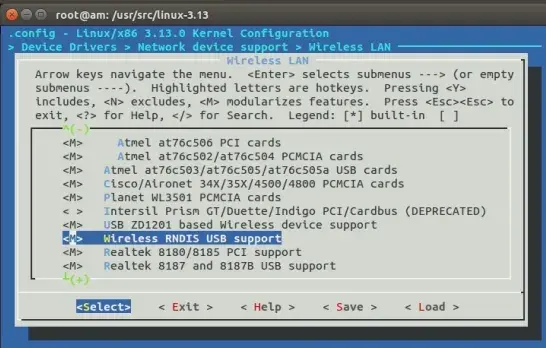

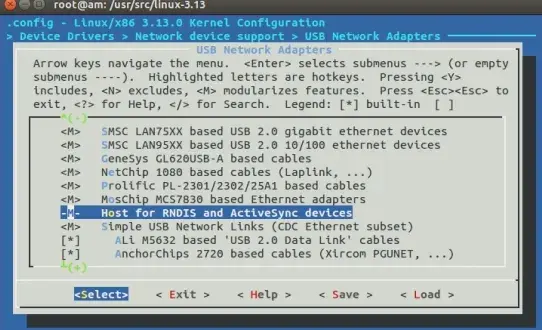

如果没有RNDIS驱动的，可按照下图配置：

▼ RNDIS驱动配置 ▼

二、RNDIS功能测试

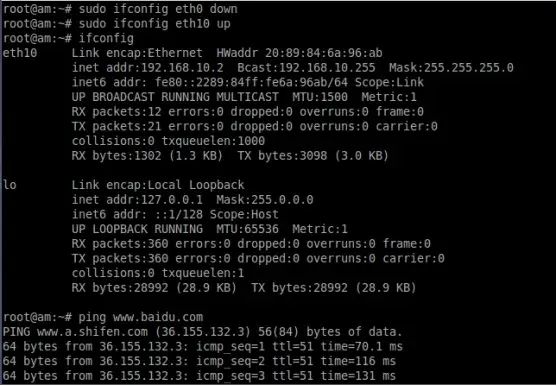

STEP 1：禁用本地网卡sudo ifconfig eth0 down

STEP 2：使能模组网卡sudo ifconfig eth10 up

使能之后，最好再通过ifconfig再次确认一下。

STEP 3：联网测试

PING百度网站联网成功，如下图所示。

三、如何禁用RNDIS功能

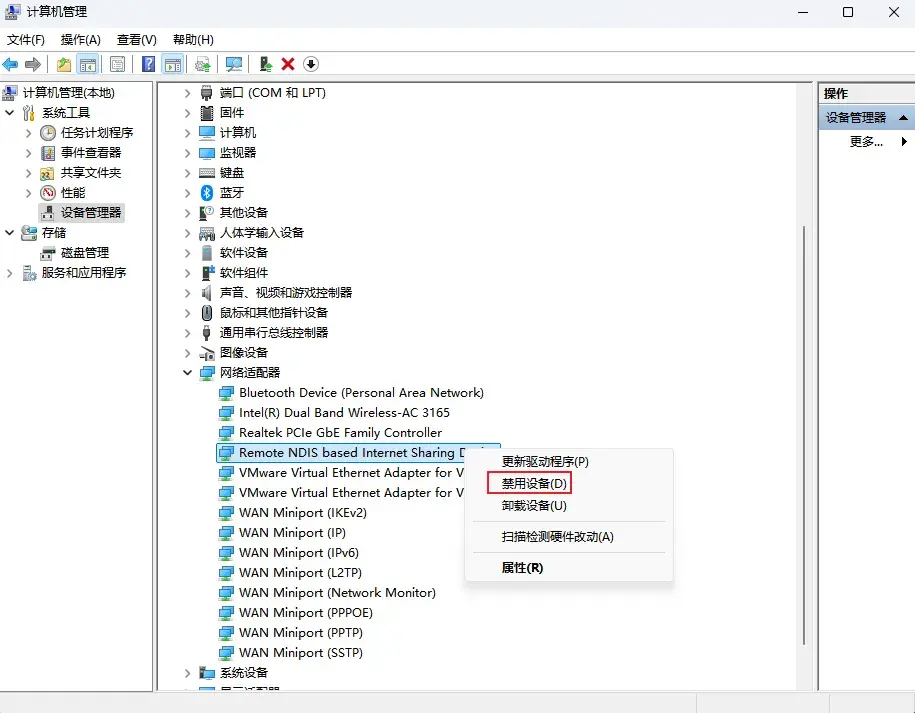

1. 使用设备管理器禁用RNDIS功能

在设备管理器，网络适配器下找到Remote NDIS选项后，点击鼠标右键选择禁用设备即可。

2. 使用代码禁用RNDIS功能

发送AT+RNDISCALL=0关闭RNDIS网卡，重启生效。

四、常见问题及解决办法

1. 如何排查Linux使用RNDIS无法上网的问题？

一般情况下，不是特别精简的Linux已经支持RNDIS 功能，如果插上合宙的4G 模组，但是不能上网的话，需要注意以下几点：

1）能否检测到RNDIS设备？

在命令行中输入dmesg，如此出现rndis_host 1-1:1.0 eth1这样的打印，则证明已经识别到了。如果没有，可能是硬件问题，也可能是所用Linux真的不支持rndis，需参考上文驱动配置，配置一下驱动。

此时查看ifconfig，如果没有出现rndis_host 1-1:1.0 eth1中的eth1，则发送ifconfig -a；此时发现有eth1但是没有IP地址，发送udhcpc -i eth1出现地址后，即可使用此网卡进行上网。

2）出现设备网卡，但是无法上网？

这可能是由于模组没有注册上网络，可以通过模组串口发送AT指令查询。

常用AT指令：

AT+CPIN? 查看卡是否在位；

AT+CEREG? 查看是否注册上网络；

AT+CESQ 查看信号值；

ATI 查看版本号。

2. RNDIS上网，获取实时流量、上行下行数据是哪个指令？

可以通过ifconfig获取。

3. Linux其它常见问题的解决方法：

01）无法识别VID与PID

一般模组对接的Linux协议是USB协议，设备插入后，系统会检测出设备的标识：PID VID；

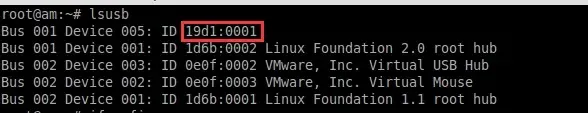

其中VID是厂商识别码，PID是产品识别码。此处不需要装驱动也可以识别，所以，我们排除插入无法识别的时候，先通过命令行命令lsusb。

Air780ER模组的VID与PID，分别是19d1和0001。

如上图所示 ，就是代表已经识别到Air780ER模组了。

查看模组是否已经识别，如果这里没有识别到模组，应该先排除硬件问题。

常见硬件问题：

USB是否走线过长；

USB是否VBUS没有连接；

模组是否没开机。

02）确认是否识别到网卡

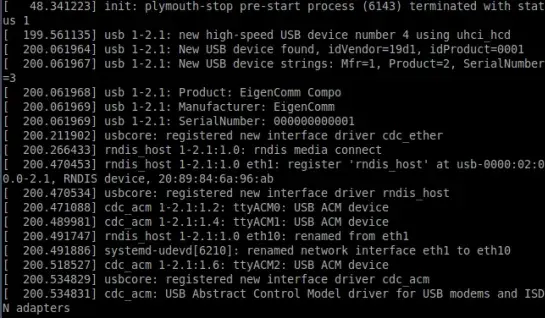

如果按照驱动配置加入驱动，Linux发送dmesg出现以下的显示说明正常识别到网卡：

第8行：

1-2.1设备代表挂在usb bus1上2.1节点为EigenComm的USB 设备；

第13行：

1-2.1:1.0代表usb interface 0，被当做RNDIS使用（其实interface 1也是被RNDIS使用）；

第16、17、19行：

1-2.1:1.2 、1-2.1:1.4 、1-2.1:1.6代表usb interface 2，4，6，分别枚举ttyACM0，ttyACM1，ttyACM2（这个不固定）。

第18行：

代表RNDIS被设置成eth10网卡，如下所示：

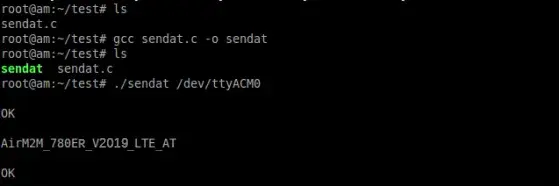

03）在Linux下发AT的小工具

一些Linux开发板本身不带串口工具，出问题的时候没法通过AT指令来找出原因，这里提供一个小工具sendat.c，编译后运行即可。

最新工具下载详见：

https://docs.openluat.com/air780er/at/quick_start/usb/
