1. RRC Reject描述

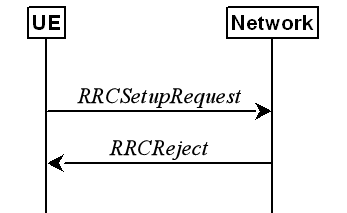

触发条件：基站收到来自UE的RRC Connection Request，根据接纳控制算法，不允许UE接入。
发送内容：wait time，定时器T302的时长

2. UE接收RRCReject处理流程

当UE收到RRC Reject后，按如下流程处理：

1. 停止计时器T300，T319，T302

2. 重置MAC并释放默认的MAC Cell Group配置;

3. 如果在RRCReject中配置了waitTime，则启动定时器T302，将定时器值设置为waitTime;

4. 如果收到的RRCReject是为了响应上层的请求，通知上层访问受限;

5. 如果收到的RRCReject是用来回复RRCSetupRequest，通知上层RRC连接失败，程序结束;

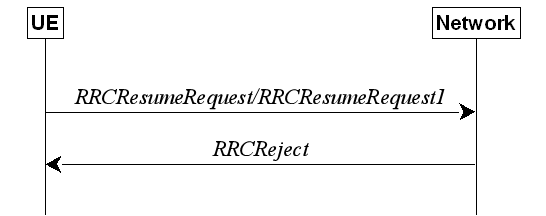

6. 如果收到RRCReject是用来响应RRCResumeRequest：


• 如果上层触发resume，告知上层RRC连接失败;
• 如果由于RNA更新而触发恢复，将变量pendingRnaUpdate设置为true，丢弃当前的KgNB密钥，KRRCenc密钥，KRRCint密钥，KUPint密钥和根据5.3.13.3导出的KUPenc密钥;
• 暂停SRB1，程序结束;

当定时器T302运行时，RRC_INACTIVE状态的UE将继续监视寻呼。

3. 消息定义

RRCReject消息用于拒绝RRC连接建立或RRC连接重建。

信令无线承载：SRB0
传输模式: TM
逻辑信道：CCCH
方向：网络到UE

RRCReject 消息

-- ASN1START
-- TAG-RRCREJECT-START

RRCReject ::=                       SEQUENCE {
    criticalExtensions                  CHOICE {
        rrcReject                           RRCReject-IEs,
        criticalExtensionsFuture            SEQUENCE {}
    }
}

RRCReject-IEs ::=                   SEQUENCE {
    waitTime                            RejectWaitTime                                                          OPTIONAL,   -- Need N
    lateNonCriticalExtension            OCTET STRING                                                            OPTIONAL,
    nonCriticalExtension                SEQUENCE{}                                                              OPTIONAL
}

-- TAG-RRCREJECT-STOP
-- ASN1STOP

RejectWaitTime用于为计时器T302提供以秒为单位的值，取值范围1~16。

RejectWaitTime信息内容

-- ASN1START
-- TAG-REJECTWAITTIME-START

RejectWaitTime ::=                  INTEGER (1..16)

-- TAG-REJECTWAITTIME-STOP
-- ASN1STOP

4. OAI RRC Reject发送判断

在开源OAI代码中，基站收到rrcSetupRequest后，会对其携带的UE Identity类型进行判断，如果既不是随机值也不是TMSI，则会向UE发送RRC Reject。

if (NR_InitialUE_Identity_PR_randomValue == rrcSetupRequest->ue_Identity.present) {
	......
} else if (NR_InitialUE_Identity_PR_ng_5G_S_TMSI_Part1 == rrcSetupRequest->ue_Identity.present) {
	......
} else {
	rrc_gNB_generate_RRCReject(ctxt_pP,
		rrc_gNB_get_ue_context(gnb_rrc_inst, ctxt_pP->rnti),
		CC_id);
}

5. OAI RRC Reject编码

熟悉ASN用法的都清楚，option选项比较多，为了适配灵活多变的数据结构，需要大量在结构体中使用指针。在实际赋值前，需要使用malloc或者calloc给指针变量申请内存。RRC Reject承载于CCCH信道，因此编码时外层需要进行DL_CCCH编码。

uint8_t do_RRCReject(uint8_t Mod_id,
                  uint8_t *const buffer)
{
    asn_enc_rval_t                                   enc_rval;;
    NR_DL_CCCH_Message_t                             dl_ccch_msg;
    NR_RRCReject_t                                   *rrcReject;
    NR_RejectWaitTime_t                              waitTime = 1;

    memset((void *)&dl_ccch_msg, 0, sizeof(NR_DL_CCCH_Message_t));
    dl_ccch_msg.message.present = NR_DL_CCCH_MessageType_PR_c1; //指定逻辑信道消息类型为CCCH
    dl_ccch_msg.message.choice.c1   = CALLOC(1, sizeof(struct NR_DL_CCCH_MessageType__c1));
    dl_ccch_msg.message.choice.c1->present = NR_RRCReject__criticalExtensions_PR_rrcReject; //指定dl_ccch消息类型为rrcReject

    dl_ccch_msg.message.choice.c1->choice.rrcReject = CALLOC(1,sizeof(NR_RRCReject_t));
    rrcReject = dl_ccch_msg.message.choice.c1->choice.rrcReject;

    rrcReject->criticalExtensions.choice.rrcReject           = CALLOC(1, sizeof(struct NR_RRCReject_IEs));
    rrcReject->criticalExtensions.choice.rrcReject->waitTime = CALLOC(1, sizeof(NR_RejectWaitTime_t)); //为waitTime申请内存

    rrcReject->criticalExtensions.present = NR_RRCReject__criticalExtensions_PR_rrcReject; //设置rrcReject内部present为rrcReject
    rrcReject->criticalExtensions.choice.rrcReject->waitTime = &waitTime; //waitTime赋值

    if ( LOG_DEBUGFLAG(DEBUG_ASN1) ) {
        xer_fprint(stdout, &asn_DEF_NR_DL_CCCH_Message, (void *)&dl_ccch_msg);
    }
	//消息体进行per编码
    enc_rval = uper_encode_to_buffer(&asn_DEF_NR_DL_CCCH_Message,
                                    NULL,
                                    (void *)&dl_ccch_msg,
                                    buffer,
                                    100);

    if(enc_rval.encoded == -1) {
        LOG_E(NR_RRC, "[gNB AssertFatal]ASN1 message encoding failed (%s, %lu)!\n",
            enc_rval.failed_type->name, enc_rval.encoded);
        return -1;
    }

    LOG_D(NR_RRC,"RRCReject Encoded %zd bits (%zd bytes)\n",
            enc_rval.encoded,(enc_rval.encoded+7)/8);
    return((enc_rval.encoded+7)/8);
}
