论文盲审结果要出来了，渣渣超没有心情继续写了，过一段时间再说吧，今天宣布五一结束，哈哈哈。写完这篇博客开始搞科研了，有时间再进NX开发学习。本次案例主要是对上次导出自动导出BOM的一个前处理，要想导出属性，首先的有属性。于是本着学习的态度进行制作，可能有些功能有点别扭（支持装配环境下组件属性的批量填写，支持建模环境下的实体（不包括装配组件实体）——为了减负我把其过滤掉了，一般没人会往装配体里添加进行建模吧，但是不免有奇葩，哈哈哈）。历时3天半，基本实现了该模型的功能。期间翻阅大量的历史学习记录，和大量其他UP主的博客。个人认为想要在技能上有所进行，必须进行综合练习。只有这样才能提升独立思考能力，而不是创建一个块，图个颜色一些简单的功能。再次感谢各位NX二次开发的大佬，让后辈站在巨人的肩膀上进行更好的探索。

2.1.6枚举控件——进行树列表显示对象的选择

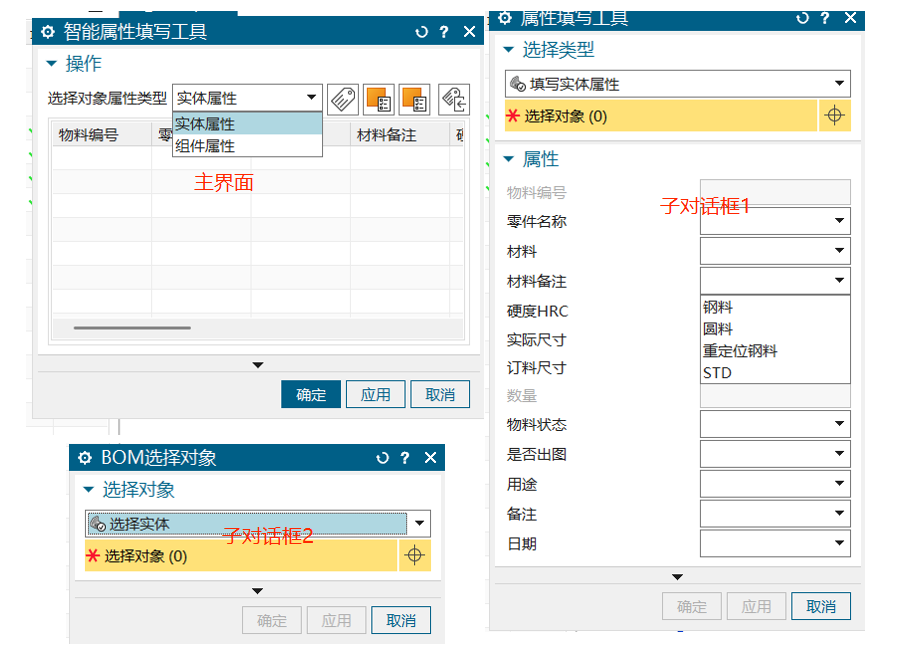

一、Block UI分析

主要用到了三个Block UI，具体如下：

1、主界面：包括四个Button按钮控件，一个树列表控件，一个枚举控件。

2、子界面1，初始化属性对话框

3、子界面2，读取选择对象的属性

二、开发思路

2.1主界面的开发

2.1.1按钮1——初始化属性

主要是对对象属性的赋值，包括装配下的组件和建模下的实体（不包括组件实体）。采用弹出子对话框的形式，参考：NX二次开发——BlockUI 弹出另一个BlockUI对话框-CSDN博客。同时支持填写单个或者框选最多的物料编号相同的对象，这样做的目的是快速填写。(部分关键代码)

.cpp中：
update_cb相应按钮的位置添加以下代码
//初始化对话框
NXOpen_AttributeToolChild1 *dialogintNXOpen_AttributeToolChild1 = new NXOpen_AttributeToolChild1();
dialogintNXOpen_AttributeToolChild1->Show();//第二个对话框显示

2.1.2按钮2——读取所有对象的属性

对所有对象的属性读取时，会根据枚举控件选择的实体或者时组件进行分别显示。主要是通过遍历得到的组件Component或者实体的TAG，通过树列表进行显示。(部分关键代码)

在相应的按钮下添加以下代码

DeleteALLNodes();
//判断组件还是实体，获取枚举类型当中的位置
NXOpen::BlockStyler::PropertyList *enumProps = enum0->GetProperties();
int index = enumProps->GetEnum("Value");
delete enumProps;
enumProps = NULL;
if (index == 0)
{
	//实体不包含组件实体
	CycleComponent();
	vector<tag_t> SoildTag = cyclesoildTag(1);
	vector<vector<string>> SoildAttributeTXT = GetSoildAttribute(SoildTag);
	GetTreeNodeAndTxt(SoildAttributeTXT);
}
else
{
	//组件
	CycleComponent();
	vector<vector<string>> ComponentAttributeTXT = GetComponentAttribute(ThechildComponent);
	ThechildComponent.clear();
	GetTreeNodeAndTxt(ComponentAttributeTXT);
}

2.1.3按钮3——读取选择对象的属性

主要是通过对选择的对象进行属性读取。会通过子对话框2中的枚举控件选择的实体或者时组件返回所选组件Component或者实体的TAG，然后用树列表进行显示。(部分关键代码)

DeleteALLNodes();
//初始化对话框
NXOpen_BOMSetObj2 *dialogintNXOpen_BOMSetObj2 = new NXOpen_BOMSetObj2();
dialogintNXOpen_BOMSetObj2->Show();//第二个对话框显示
vector<NXOpen::TaggedObject *> selectionAssembliesobj = dialogintNXOpen_BOMSetObj2->selCompTags;
int selectionAssembliesobjindex = dialogintNXOpen_BOMSetObj2->index1;
if (selectionAssembliesobjindex == 0)
{
	vector<tag_t> SoildTag;
	for (int i = 0; i < (int)selectionAssembliesobj.size(); i++)
	{
		SoildTag.push_back(selectionAssembliesobj[i]->Tag());
	}
	vector<vector<string>> SoildAttributeTXT = GetSoildAttribute(SoildTag);
	GetTreeNodeAndTxt(SoildAttributeTXT);
}
else if (selectionAssembliesobjindex == 1)
{
	vector<NXOpen::Assemblies::Component *> selectionAssembliescomponent;
