经典STP（超详细）

经典STP

环路/MAC地址漂移/广播风暴，二层环形组网==泛洪；尽可能少的阻塞端口，实现无环路径。

STP、根端口和指定端口的选举原则。

STP操作：

1.选举一个根桥：比较BID（越小越优）==优先级（16位）+MAC（交换机背板MAC，48位），优先级默认32768（配置时为4096的倍数）

2.每个非根交换机选举一个根端口（RP）：比较入方向的根路径开销（RPC）。比较优先级 >> 比较MAC（比较对端接口编号） >> 比较自身接口编号。

3.每个网段选举一个指定端口：根桥上的所有端口为指定端口，每个冲突域只能有一个指定端口——基于链路；DP——指定端口。

4.阻塞非根、非指定端口

BPDU：1.配置BPDU（Bride protocol Data unit，桥协议数据单元）；2.TCN BPDU；

选举根 >> 选举根端口 >> 选举指定端口（一个端口非根端口也非指定端口，会被阻塞）

根桥抢占；每台非根设备有且必须只有一个根端口。

比较层次：根路径开销>>设备ID>>端口ID；

STP协议的端口状态：Disable禁用、Blocking阻塞（只接收BPDU报文不处理业务流量）、Listening侦听，处理BPDU报文，但不处理业务流量（向下一种状态转15S）、Learning学习，处理BPDU报文，但不处理业务流量（向下一种状态转15S）、Forwarding转发，处理BPDU并且处理业务流量；

注意：只有根端口或者指定端口，才能进入Forwarding状态。Blocking状态：端口仅接收并处理BPDU，不转发流量。阻塞；根桥最先发BPDU报文。

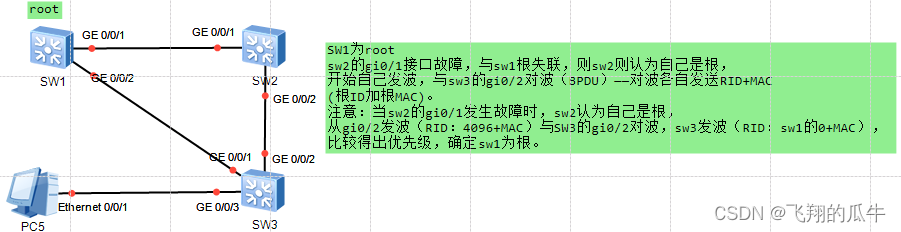

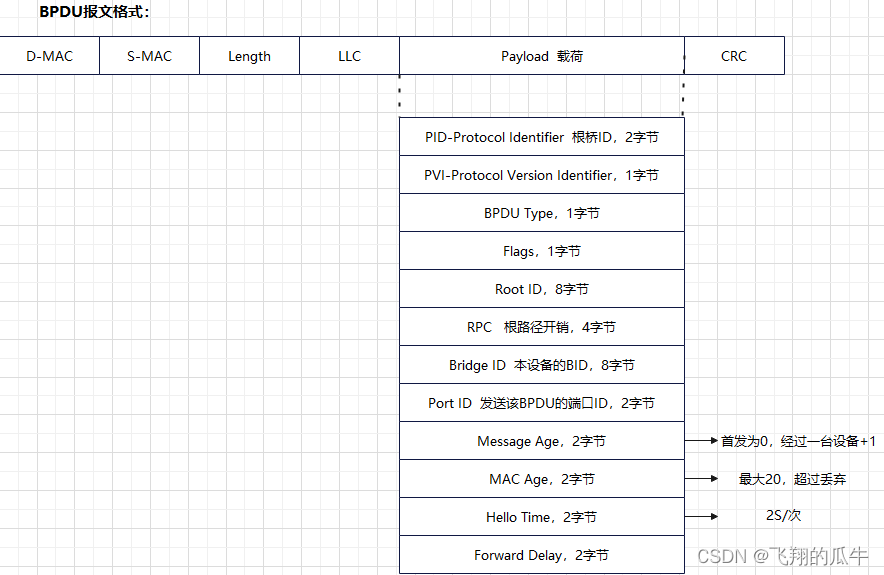

BPDU报文格式重要的字段：

BPDU Type：0x00表示配置BPDU、0x80表示TCN BPDU；Flags：最高/最低位，TC为最低位，拓扑变更、TCA为拓扑变更确认。

TCN BPDU——通知设备网络拓扑变化（接口变为转发状态，则认为拓扑可能发生改变）

故障设备会发送TCN消息告诉上游设备，上游设备将TCA置位1，发送给下游设备，表示收到报文。上游设备继续向根设备方向发送TCN消息。

根设备收到下游发送的TCN BPDU报文后，根桥设备发送配置BPDU，将TCA置位1，发送TC消息告诉下游所有设备，网络拓扑发生改变，请更新MAC地址表。

替代STP的技术：1.设备间堆叠；2.链路聚合；

RSTP（根接口、指定接口、预备接口、备份自定、边缘接口）、MSTP，自行运行，人工干预；[SW1]display stp brief；

Max Age：老化时间，20S；Hello Age：根网桥连续发送的BPDU之间的时间间隔，默认2S；Forward Delay：转发延迟，默认15S；

发波图（最强波）；根——都是发波接口、BP——、DP——发波接口（指定接口）、RP；（root——>发波——>DP）

更改生成树类型：[SW1]stp mode ?；

人工干预根端口选举（更改优先级）：

）首先更改生成树的优先级（32768默认）；

）SW1]stp priority ?（4096的倍数）；

）[SW1]stp root primary ——将优先级改为0；

）[SW1]stp root secondary——将优先级改为4096；

注意：没有配置任何vlan的情况下，可以起vlanif 1（缺省存在vlan 1）

接入层故障——自身接口发生故障，需要30S相应时间（15S——监听、15S——学习）

核心层故障——需要50S相应时间。

VLAN——802.1Q；STP——802.1D；OSPF失效时间为40S（4个Hello包）；

根桥发送BPDU报文，非根设备接收BPDU

1.根桥故障会导致50s恢复时间（20s老化时间+15s状态转换1+15s状态转换2）；2.直连故障30s恢复时间；3.非直连故障50s恢复时间。
