第3章 系统硬件设计
3.1 硬件设计概述
智能百叶窗的核心芯片是STC89C52,与电容、电阻、晶振等元件构成单片机最小系统。在最小系统的基础上加入其他模块组成智能百叶窗的控制系统。其中系统电路模块包括:显示设备使用LCD1602液晶,可以同时显示实时温度值、温度阈值、电机的状态、当前光照强度、光照强度阈值、控制模式这些基本信息,打印显示在LCD1602液晶屏上;光照检测电路采用光敏电阻和模数转换芯片PCF8591,在此基础上外加入2了电位器,芯片将采集到的模拟量转化为数字量,光敏电阻和芯片PCF8591以及电位器组成了AD采样电路,其中2个电位器分别可以控制温控和光控的阈值;温度采集电路使用DS18B20温度传感器模块;使用蓝牙模块进行串口命令的发送,可以通过连接手机APP来进行指令的发送,可以进行模式切换,百叶窗使用步进电机来驱动,加上制作了百叶窗的模型,最后供电采用常用的USB5V进行供电。
3.2 最小系统模块
3.2.1 STC89C52简介

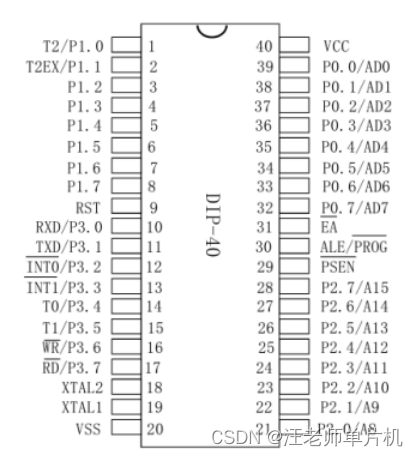

图3.1 STC89C52单片机DIP封装
设计的百叶窗智能控制系统采用STC89C52芯片,如上图3.1。STC89C52是STC公司旗下生产的一种CMOS (ComplementaryMetalOxideSemiconductor互补金属氧化物半导体)8位微控制器,具有8K字节系统可编程Flash存储器,STC89C52RC芯片使用时消耗功率低,使用场合广。STC89C52芯片是MCS-51内核,它可以直接使用串口来下载。从以上信息可以知道STC89C52芯片具有价格低、较高的性能和丰富的资源。STC89C52芯片一共有40个引脚,其引脚相关功能如下表3.1,表3.2所示。
表3.1 单片机的引脚说明
引脚符号 | 引脚说明 |
P1.0-P1.7 | 8位双向输入/输出端口 |
P0.0-P0.7 | 8位漏极开关型双向I/O口,可作为通用的I/O口使用。 |
P2.0-P2.7 | 8位双向输入/输出端口 |
P3.0-P3.7 | 8位双向输入/输出端口,有第二功能 |
VSS/VCC | 接地/电源正极 |
RST | 高电平复位 |
表3.2 单片机P3引脚第二功能
引脚符号 | 第二功能 |
P3.0 | 串行输入管脚 |
P3.1 | 串行输出管脚 |
P3.2 | 外部中断0 |
P3.3 | 外部中断1 |
P3.4 | 定时器0的外部输入 |
P3.5 | 定时器1的外部输入 |
在知道STC89C52芯片相关的管脚功能后,要清楚单片机的最小系统,如下图3.2所示,单片机的最小系统有晶振电路、复位电路和电源电路。

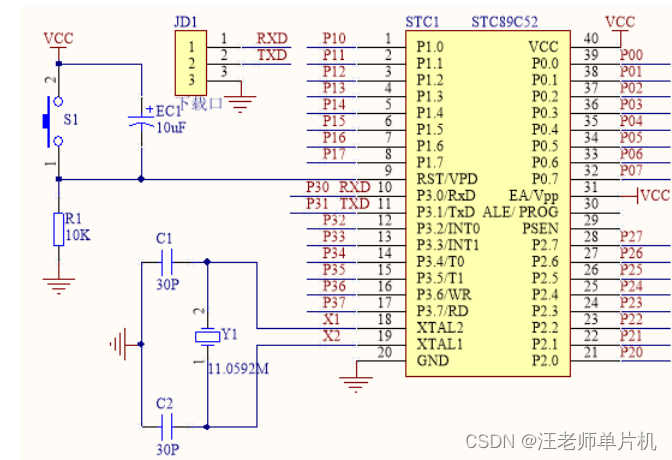

图3.2 单片机最小系统电路
3.2.2 晶振电路
晶振电路是单片机电路不可缺少的一部分。它的主要任务是给内部时钟给一个固定的频率,可以通过改变晶振的大小来改变单片机的运行速度,晶振越大,运行速率也就越快,也就是加快每条语句的运行时间。每个单片机都有一个设定的晶振大小,智能百叶窗控制系统使用的晶振大小为11.0592M,如果没有晶振系统将出现不正常工作,或者停止工作。如图3.3所示,晶振电路与固定的引脚相连,接在单片机的19脚和20脚。

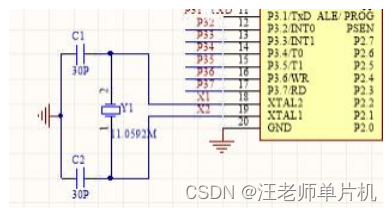

图3.3 晶振电路
3.2.3 复位电路

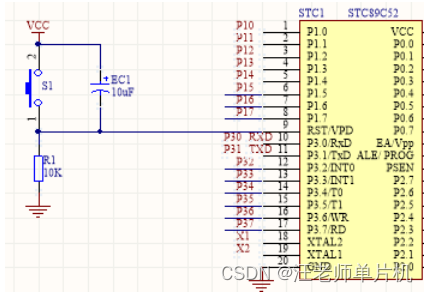

智能百叶窗控制系统采用上电复位和按键手动复位,当按键按下的时候,电源和电容同时通过电阻放电,使单片机的RST为高电平,使单片机恢复到原来的状态。如下图3.4所示,复位电路有固定的连接引脚,与单片机的9脚RST相连。单片机在上电的时候也会自动复位一次,也就是初始化一次,在上电的时候,RST脚表现高电平,此时单片机是不工作的,在电容充完电后,RST脚会是低电平,这就是上电复位的过程,这个过程可以去除一些开机不正常的因数,从复位的角度来看,复位电路的电容不宜过小,要让复位的时间稍微的长一些。
图3.4 复位电路
3.2.4 电源电路

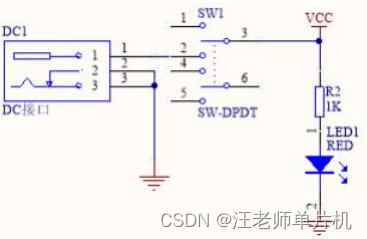

电源电路由DC接头,开关,指示灯,电阻组成,如图3.5所示。当接通电源,按下按键上电后,金属片23、56接通,这时指示灯会亮起,代表通电,电流流向整个系统。
图3.5 电源电路
3.3 LCD1602显示电路
3.3.1 LCD1602介绍
智能百叶窗控制系统使用的LCD1602不需要外加驱动电路,现在的开发板上基本都配套有LCD1602的液晶屏,学起来也十分方便,它可以显示2行,每行16个字符,通过给每个点不同的电平来控制亮灭来显示字符。芯片工作电压范围是4.5V到5.5V;工作电流为2.0mA;最佳的工作电压5.0V;其引脚说明如下表3.3所示:
表3.3 LCD1602液晶引脚说明
引脚编号 | 引脚符号 | 引脚说明 |
1 | VSS | 电源负极 |
2 | VDD | 电源正极 |
3 | VL | 偏压信号 |
4 | RS | 数据/命令选择端 |
5 | R/W | 读/写选择选择端 |
6 | E | 使能信号 |
7-14 | D0-D7 | 数据 |
15/16 | BLA/BLK | 背光源正极/背光源负极 |
需要注意的是15脚和16脚如果没接,液晶还是会显示字符,背光可见显示字符,1脚和2脚是供电端,如果不接,液晶就不会工作。
系统中采用LCD1602作为显示器件输出信息。
其中4、5、6三脚与寄存器有关,当输入的电平不同时,功能不同,当4、5、6脚分别为0、0、1时,功能是写入命令寄存器,为1、0、1时,功能是写入数据寄存器。
几个比较常用的指令是清屏指令0X01;模式指令0X38,代表的是数据传输为8位,显示2行,每个字符大小由5×7的点上组成;0X08,液晶关闭指令;指令0X06是从左依次写到右,整体不移动;指令0X0C是不开光标,不闪烁。这几个都是此次系统设计用到的指令。
3.3.2 LCD1602液晶模块显示电路

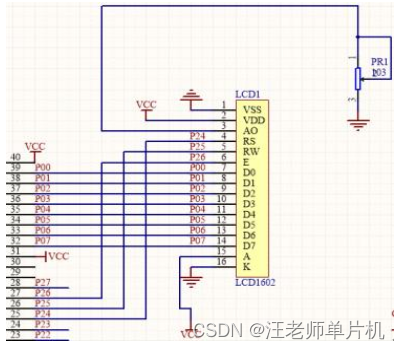

液晶模块的电路的连接图如下图3.6所示。通过LCD1602各脚与单片机相连来显示,在此模块中,通过时序写命令和写数据将要显示的数据打印在液晶屏上,智能百叶窗中,液晶屏上可以显示实时温度,光照,光照阈值和温度阈值,还可以显示当前步进电机处于何种状态,系统处于何种模式。
第5章 硬件调试
5.1 元器件选择与测量
本次设计所用到的元器件有主控芯片STC89C52、电阻电容、电位器、晶振、开关、电源插口、PCF8591数模转换芯片、DS18B20温度传感器、LCD1602液晶、蓝牙MODE模块、LN2003步进电机驱动芯片、步进电机、CH340烧写模块以及杜邦线。这些元器件在淘宝上很容易买到,不过在焊接之前要仔细的检测一下,像电容电阻这些可以用万用表来进行测量,或者电容看上面的标识,电阻的大小可以通过色环读取法来读取,晶振上面也会有标识,在芯片的焊接上,我们要了解器件的引脚再进行焊接。
继元器件的选择和测量之后,就要进行接下来的焊接工作,可以在面包板上调试好功能,一来方便拆卸,二是可以调整布线。此次设计采用万用板来作为焊接载体,注意事项:
1、在焊接时可以使用不同颜色的线,比如正极,负极之分。这样可以便于焊接和后期的电路检查;
2、在焊接公共点的时候,一定要细心,在焊接中连线要做到连线一致,不要交叉太多,后续方便查线;
3、在焊接元器件时,要注意正负极的元器件,比如电容,二极管,电位器这些,在焊接的时候要特别注意,接反的坏会损坏元器件,严重的话可能会造成电路断路,损坏电路其他模块。
5.2 电路的调试步骤
首先是测试了各个模块的功能,能实现功能后再进行逐步焊接,最后实现整体系统功能。
调试的步骤如下:在焊接好电路板后,不要急于的通电,我们先要按造我们画的原理图来对应检查,检查有没有线接错,包括多焊、少焊,或者距离较近的元器件有焊接在了一起的情况,这都需要排除。
在完成电路板的检查步骤后,接下来就是接通电源,但是通电后我们还需要观察每个零件的状态,有没有发热之类、漏电之类,如果出现了以上问题,需要立即的关闭电源按键。重新检查各个模块,各个元器件是否出现问题,如果出现问题,需要更换。
在前二步都没有出现问题的情况下,就可以进行程序的烧写了,在烧写程序后也要进行调试,看能不能满足系统的整体功能。
5.3 实物的调试
实物的调试是最后的一步,也是十分重要的一步,根据之前介绍的实物调试方法,在接好电源检查没问题后 (使用的电源是5V电源),就可以上电了,通电后按下上点按键,图5.1是实物上电的图片,电源指示灯亮起,系统开始工作。
图5.1 实物上电

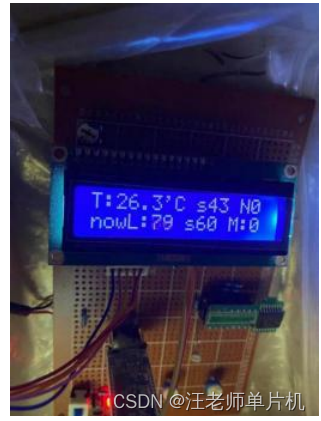

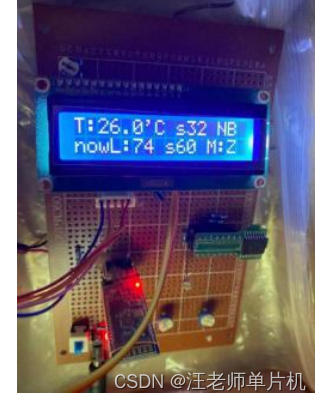

图5.2 1602液晶显示(0模式)
图5.2是上电后开始工作的1602液晶显示,液晶显示分为两行,第一行分别代表的是实时温度T,此时测得的温度是26.3℃,与手机显示温度相差不大。s43代表的是设置的温度阈值,N0表示的是电机的状态,因为此时上电之后整个系统都先初始化了,电机正传会显示NB,电机反转会显示NA。第二行的nowL代表的是当前的光照强度,s60表示的是设定的光照强度阈值,M:0表示的是此时系统处于0模式。当手动模式下会显示M:S,在自动模式下会显示M:Z。
在整个系统工作趋于稳定后,我们连接蓝牙,蓝牙模块长红不闪烁表示连接成功,进入透传模式下图5.3是蓝牙连接成功的标志接下来可以通过图5.4所示的手机控制界面来进行指令的发送。手机控制界面第一行的三个按钮从左到右分别是“自动模式”、“手动模式”和“0模式”,用来进行模式的切换。第二行的按钮分别是“4手动模式开”和“5手动模式关”,只在手动模式下按下单片机才能正确的接收指令,在其他模式下按下不起作用。需要注意的是,实物一上电就会显示0模式,这时候液晶屏上就可以显示采集的光照和温度等相关信息了。

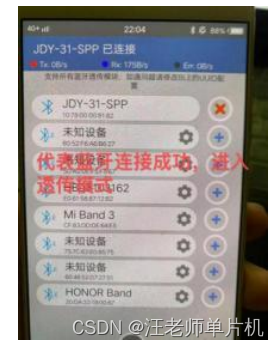

图5.3 蓝牙连接成功

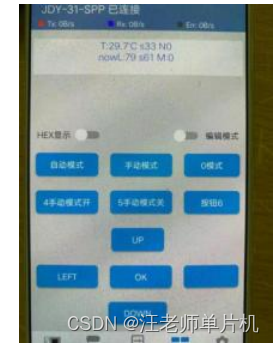

图5.4 手机控制端
(1)手动控制
在手动控制模式下,我们发送按下按钮发送指令,按下手动控制按钮后,液晶屏上的模式显示地方也会发生改变,如果模式液晶显示M:S字样即代表进入手动模式,切换成功,手动模式下进行相关操作,先判断百叶窗的状态然后在进行操作,这也是很重要的一步,相当于找到初始位置。如果百叶窗是打开的状态,我们发送关闭的指令即可关闭,反之发送打开的指令百叶窗就会打开。但是如果在打开的状态在发送打开的指令,步进电机就不会转动。下图5.5表示的是手动模式下百叶窗打开或者在打开的过程中。

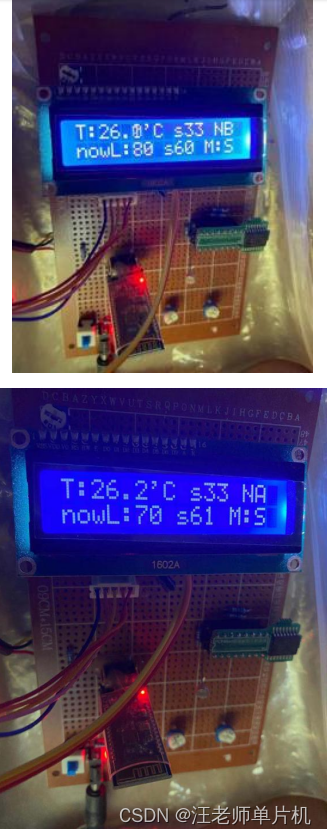

图5.5 1602液晶显示(手动模式步进电机正反转)
(2)自动模式
在自动控制模式下,我们发送按下按钮发送指令,按下手动控制按钮后,液晶屏上的模式显示地方也会发生改变,如果模式液晶显示M:Z字样即代表进入自动模式,切换成功,手动模式下进行相关操作,自动模式又包括光控和温控。测试完手动模式后在手机端按下“自动模式”按钮,当进入自动模式后,系统会根据单片机里写的逻辑指令来判断光照或者温度,届时步进电机会转动控制百叶窗的打开和关闭。先测试光控,我们可以自己设置光照的阈值,这里我们设置的是光照阈值为60,实时的关照强度是80,所以此时百叶窗会打开,当光照强度低于60时,百叶窗就会关闭,这里可以用手遮住光敏电阻来模拟光照强度的降低。温控和光控有着异曲同工之妙,温控和光控在超过阈值步进电机转的方向刚好相反,它们是或的关系,只要有一个满足就可以执行,如果二者都满足的情况下只会执行一次。比如温控和光控下百叶窗都满足打开的条件,只会执行一次。

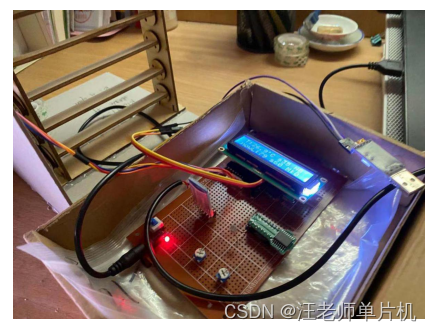

图5.6表示的是在自动模式下,步进电机处于正转或者百叶窗打开或者准备打开的状态。图5.7是百叶窗的打开状态,图5.8是百叶窗的关闭状态。

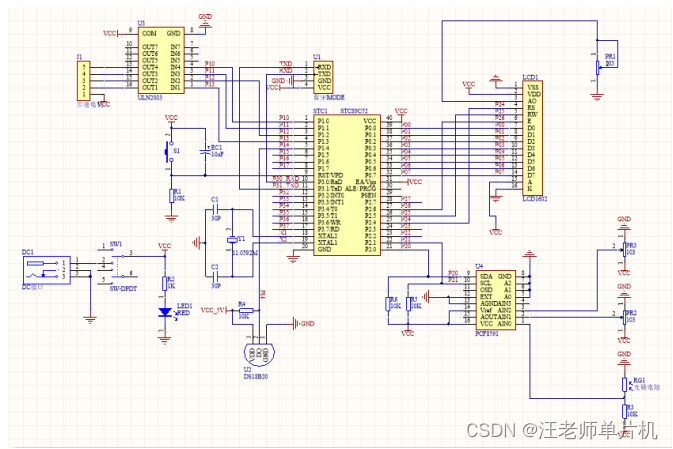

原理图
