昆仑通泰mcgs触摸屏和台达VFD-M变频器和天正变频器的rtu通讯示例硬件:mcgs触摸屏(没屏电脑也可实现),台达vfd-m变频器。

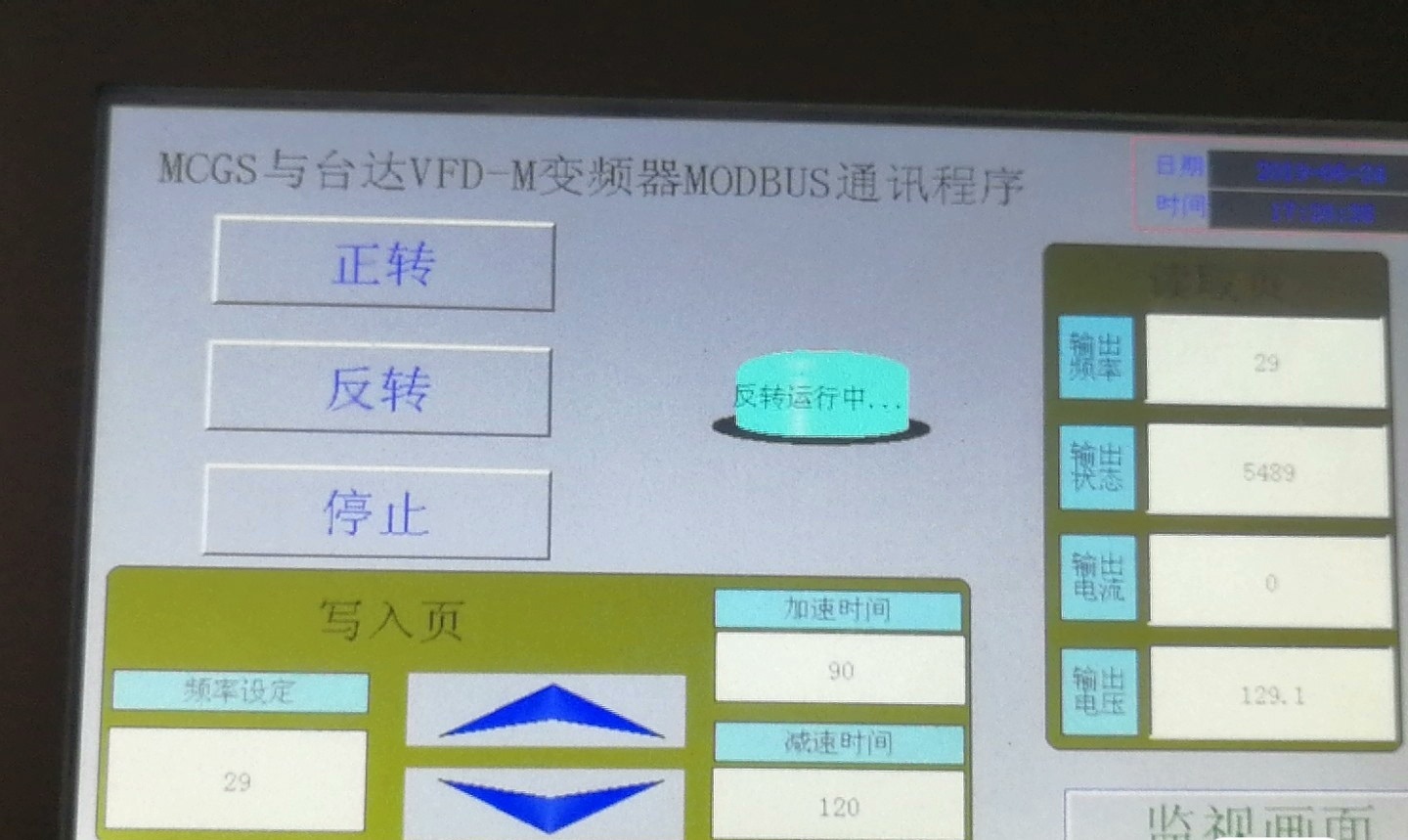

通过modbus rtu功能,在触摸屏(或者电脑通过在线)控制台达变频器的正反转和停止,频率设定,加减速的设定。
输出频率,电流,电压的监控。
两者直接通讯,不通过plc。
包括程序,接线,参数设置。
其他变频器支持modbus功能亦可实现。
附详细教程!包括画面制作,参数设置和接线。

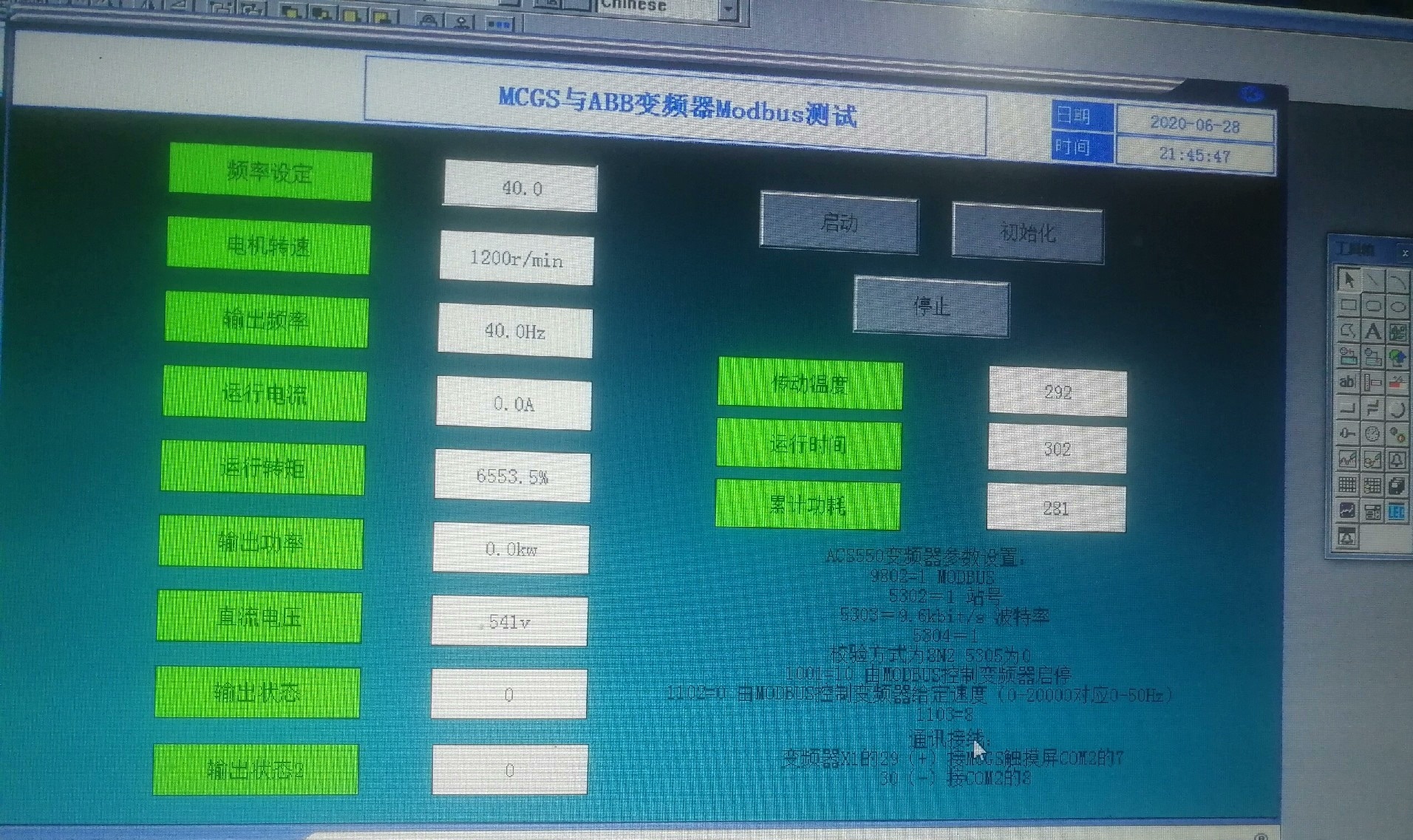

ABB510变频器也已测试成功。
天正变频器也已测试成功。
ID:3526704510651438
浩然工控
标题:基于昆仑通泰MCGS触摸屏与台达VFD-M变频器的RTU通信示例
摘要:本文介绍了如何通过Modbus RTU功能,利用昆仑通泰MCGS触摸屏(或通过电脑在线)控制台达VFD-M变频器的正反转、停止、频率设定和加减速设定,并监控输出频率、电流和电压。同时还包括程序编写、接线和参数设置的详细教程。此外,还测试并验证了ABB510和天正变频器的兼容性。
关键词:昆仑通泰、MCGS触摸屏、台达VFD-M变频器、RTU通信、Modbus、控制、监控、参数设置、兼容性
-
引言
变频器在现代工业控制中扮演着重要角色,而控制变频器的触摸屏则为操作提供了方便。本文将介绍如何利用昆仑通泰MCGS触摸屏与台达VFD-M变频器实现RTU通信,并详细展示了相关程序、接线和参数设置。 -
硬件配置
本示例所需硬件包括昆仑通泰MCGS触摸屏和台达VFD-M变频器,其中MCGS触摸屏可以通过在线方式使用,而台达VFD-M变频器则可以通过Modbus RTU功能进行控制和监控。 -
连接设置
在实现RTU通信之前,我们需要正确地连接MCGS触摸屏和台达VFD-M变频器。具体的接线方法可以参考本文附带的详细教程,确保连接正常。 -
程序编写

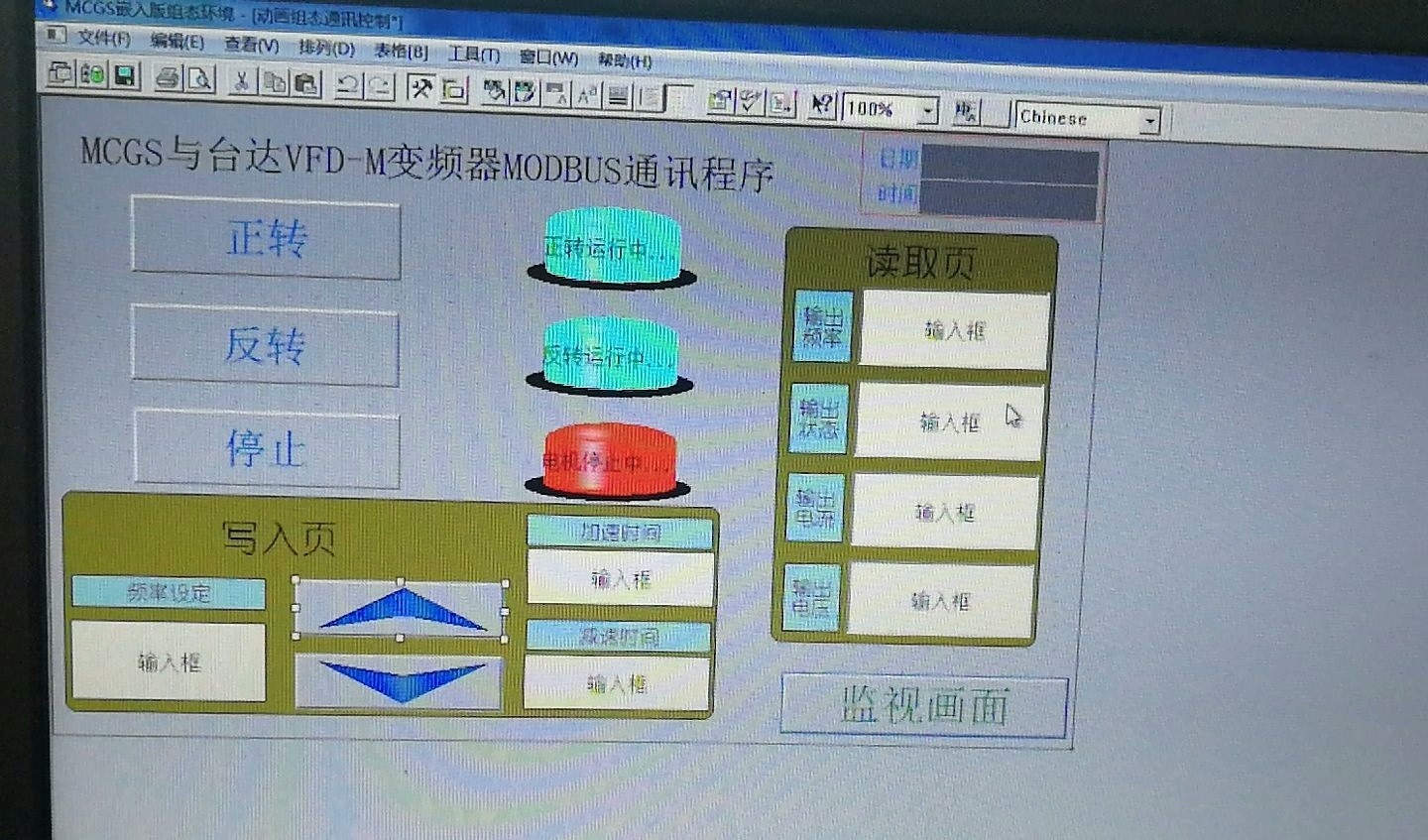

本节将为您提供程序编写的具体步骤。首先,我们需要在MCGS触摸屏上创建相应的控制界面,包括正反转、停止、频率设定以及加减速设定等功能按钮。其次,我们需要编写相应的Modbus通信指令,以实现与台达VFD-M变频器的数据交互。详细的程序编写方法可参考本文附带的详细教程。 -
参数设置
在程序编写完成后,我们需要对MCGS触摸屏和台达VFD-M变频器的相关参数进行设置,以确保顺利的通信和控制。在本节中,我们将详细介绍参数的设置方法,并提供具体的示例。 -
功能实现与监控

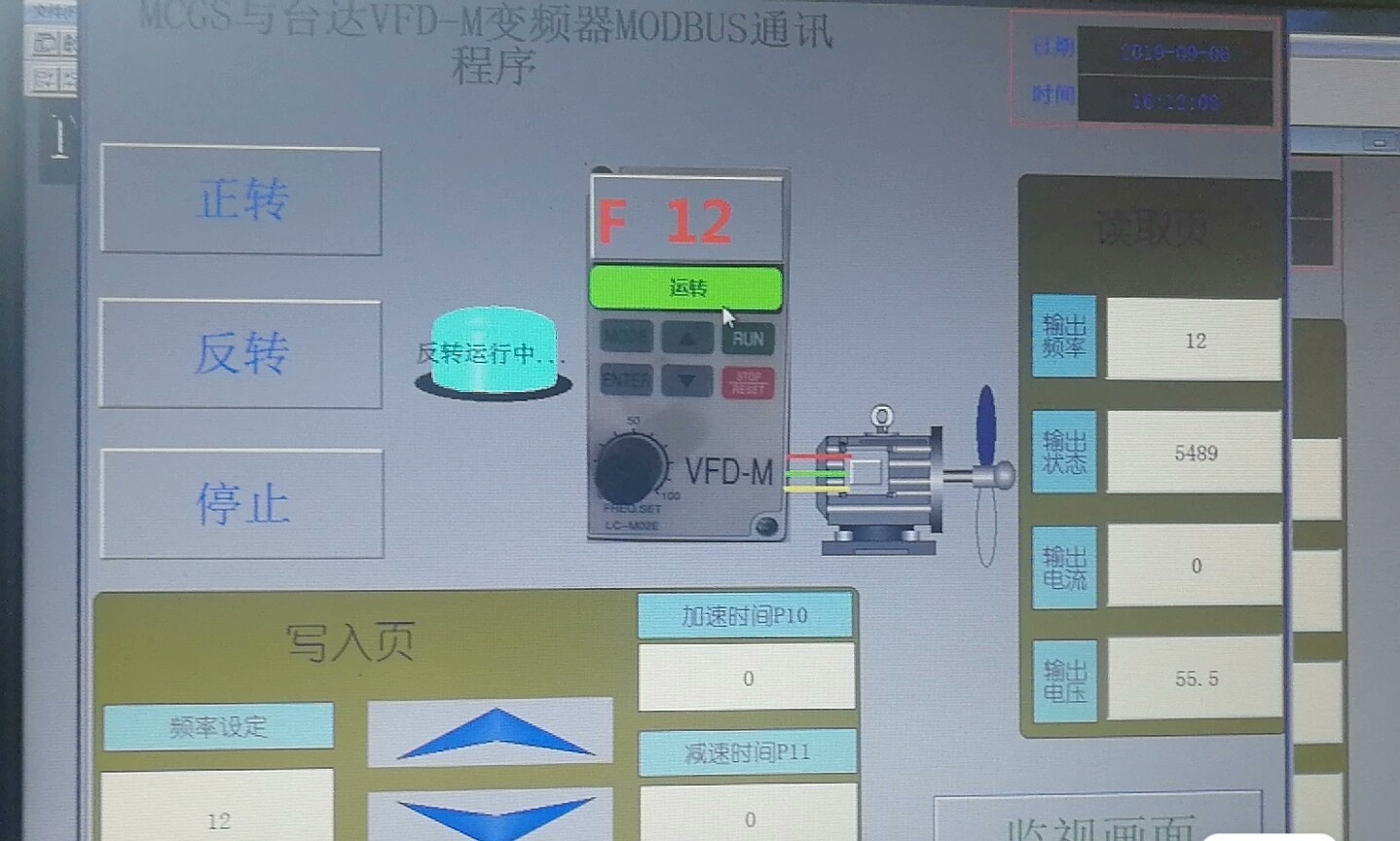

在本节中,我们将详细介绍如何通过MCGS触摸屏或在线电脑,实现对台达VFD-M变频器的正反转、停止、频率设定和加减速设定等功能的控制,并实时监控输出频率、电流和电压等参数。 -
其他变频器的兼容性测试
除了台达VFD-M变频器外,本示例还测试了ABB510和天正变频器的兼容性。结果显示,这些变频器均支持Modbus功能,可以与MCGS触摸屏进行RTU通信。 -
结论
本文通过昆仑通泰MCGS触摸屏与台达VFD-M变频器的RTU通信示例,详细介绍了实现过程中的硬件配置、程序编写、参数设置以及功能实现与监控等方面的内容。同时,我们还测试了其他变频器的兼容性。希望本文对读者在实际工程中的变频器控制和监控方面有所启发。 -
致谢
感谢昆仑通泰、台达以及其他相关厂商在技术支持和设备提供方面的协助与支持。
参考文献
无
注意:本文所述示例仅供参考,请读者在实际应用中谨慎操作。
