VCC、VDD、VEE、VSS的区别

电路设计以及PCB制作中，经常碰见电源符号：VCC、 VDD、VEE、VSS，他们具有什么样的关系那?



一、解释

VCC：C=circuit 表示电路的意思, 即接入电路的电压

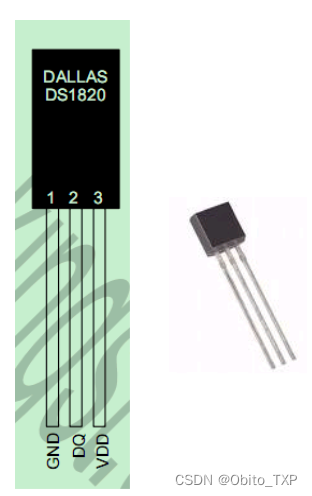

VDD：D=device 表示器件的意思, 即器件内部的工作电压;

VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压

二、说明

1、对于数字电路来说，VCC是电路的供电电压,VDD是芯片的工作电压(通常Vcc>Vdd)，VSS是接地点。

2、有些IC既有VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。

3、在场效应管(或COMS器件)中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，而不表示供电电压。DSP交流网 DSP学习第一论坛 DSP技术应用与推广平台 DSP开发服务平台

4、一般来说VCC=模拟电源,VDD=数字电源,VSS=数字地,VEE=负电源

另外一种解释：

Vcc和Vdd是器件的电源端。Vcc是双极器件的正，Vdd多半是单级器件的正。下标可以理解为NPN晶体管的集电极C，和PMOS or NMOS场效应管的漏极D。同样你可在电路图中看见Vee和Vss，含义一样。因为主流芯片结构是硅NPN所以Vcc通常是正。如果用PNP结构Vcc就为负了。荐义选用芯片时一定要看清电气参数。.

Vcc 来源于集电极电源电压, Collector Voltage, 一般用于双极型晶体管, PNP 管时为负电源电压, 有时也标成 -Vcc, NPN 管时为正电压.DSP交流网 DSP学习第一论坛 DSP技术应用与推广平台 DSP开发服务平台

Vdd 来源于漏极电源电压, Drain Voltage, 用于 MOS 晶体管电路, 一般指正电源. 因为很少单独用 PMOS 晶体管, 所以在 CMOS 电路中 Vdd 经常接在 PMOS 管的源极上

Vss 源极电源电压, 在 CMOS 电路中指负电源, 在单电源时指零伏或接地.

Vee 发射极电源电压, Emitter Voltage, 一般用于 ECL 电路的负电源电压.

Vbb 基极电源电压, 用于双极晶体管的共基电路.DSP交流网 DSP学习第一论坛 DSP技术应用与推广平台 DSP开发服务平台

电路中的解释：DSP交流网 DSP学习第一论坛 DSP技术应用与推广平台 DSP开发服务平台

单解：

VDD：电源电压(单极器件);电源电压(4000系列数字电 路);漏极电压(场效应管)

VCC：电源电压(双极器件);电源电压(74系列数字电路);声控载波(Voice Controlled Carrier)

VSS:：地或电源负极

VEE：负电压供电;场效应管的源极(S)

VPP：编程/擦除电压。

详解：

在电子电路中，VCC是电路的供电电压, VDD是芯片的工作电压：

VCC：C=circuit 表示电路的意思, 即接入电路的电压， D=device 表示器件的意思, 即器件内部的工作电压，在普通的电子电路中，一般Vcc>Vdd 。

VSS：S=series 表示公共连接的意思，也就是负极。

有些IC 同时有VCC和VDD， 这种器件带有电压转换功能。

在“场效应”即COMS元件中，VDD乃CMOS的漏极引脚，VSS乃CMOS的源极引脚， 这是元件引脚符号，它没有“VCC”的名称，你的问题包含3个符号，VCC / VDD /VSS， 这显然是电路符号。
