西门子s7 200smart与台达变频器485通讯

西门子s7 200smart与台达变频器485通讯
    目标：用触摸屏和西门子smart 控制变频器通讯
    器件：西门子s7 200 smart PLC，台达VFD-M变频器，昆仑通态触摸屏(带以太网)，中途可以加路由器
      控制方式：触摸屏与plc以太网通讯，PLC与变频器通讯485口相连

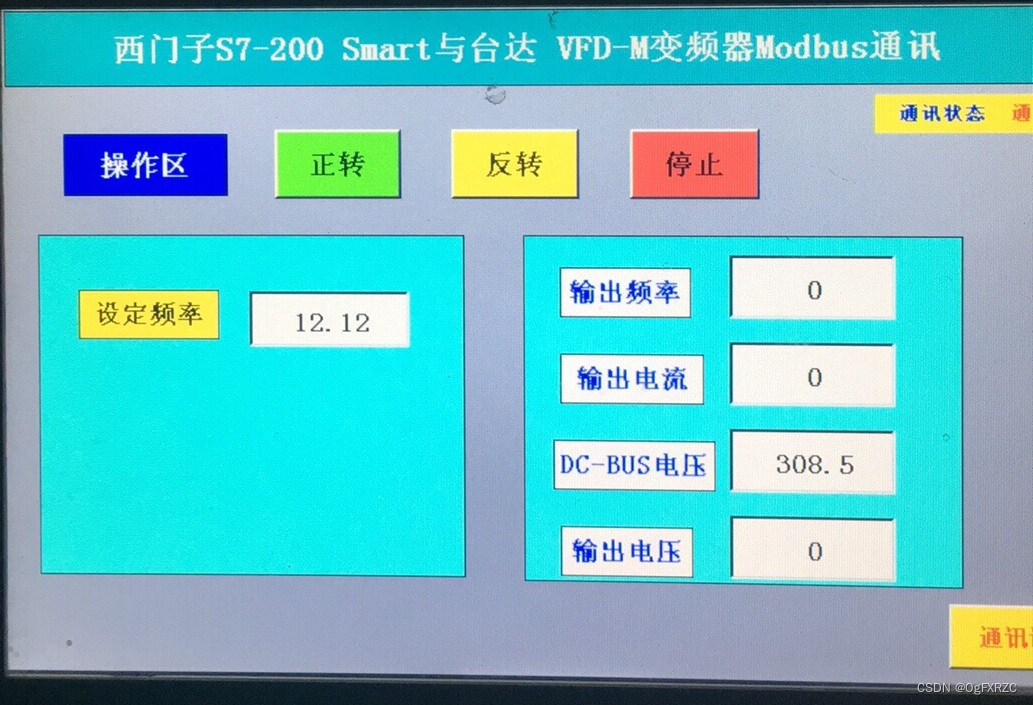

      功能：触摸屏控制变频器设定频率，启停，读取输出频率，电流，电压，故障代码
      说明：是程序，非硬件。
程序有注释，变频器设置，接线都有，一应俱全

西门子S7-200 smart与台达变频器485通讯技术分析

一、引言 在工业自动化领域中，控制器与变频器之间的通讯是一项重要的技术。本文将围绕西门子S7-200 smart PLC和台达VFD-M变频器之间的485通讯展开讨论，并介绍如何通过昆仑通态触摸屏以太网通讯来实现对变频器的控制和监控功能。

二、目标描述 本文的目标是利用触摸屏和西门子S7-200 smart PLC来实现对台达变频器的控制和通讯。具体而言，需要通过触摸屏与PLC的以太网通讯，再通过PLC的485口与变频器相连。在此基础上，实现触摸屏对变频器设定频率、启停功能的控制，并能够读取输出频率、电流、电压和故障代码等信息。

三、所需器件 本文所需的主要器件包括：

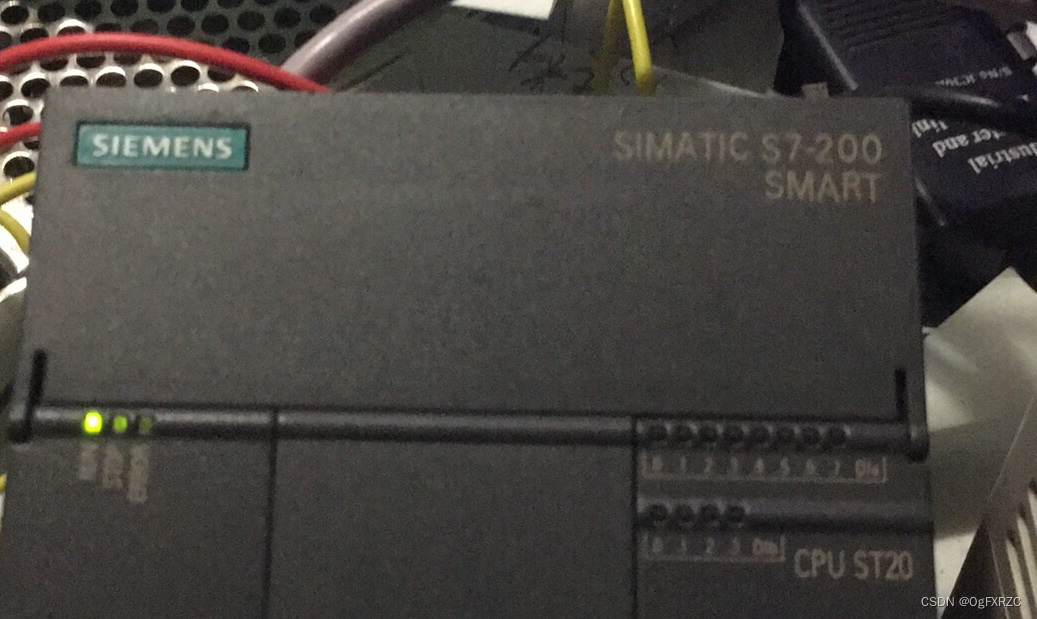

1. 西门子S7-200 smart PLC：作为控制器，负责与触摸屏和变频器之间的通讯和控制。
2. 台达VFD-M变频器：作为被控对象，通过485口与PLC相连，实现控制和监控。
3. 昆仑通态触摸屏（带以太网）：作为人机界面，实现触摸屏与PLC的通讯。
4. 路由器（可选）：在通讯过程中，如果需要拓展以太网设备的数量，可以添加路由器进行扩展。

四、控制方式 在本方案中，控制方式主要包括两个方面：触摸屏与PLC的以太网通讯，PLC与变频器的485口通讯。

1. 触摸屏与PLC的以太网通讯 首先，我们需要确保触摸屏和PLC之间能够正常建立以太网通讯。为了实现这一目标，我们可以根据触摸屏的使用手册对其进行设置和配置。具体操作包括设置触摸屏的IP地址、子网掩码、网关等信息，以及与PLC建立TCP/IP连接。

2. PLC与变频器的485口通讯 通过PLC的485口与变频器相连，实现对变频器的控制和监测。在此过程中，我们需要确保PLC的程序、变频器的设置和接线都正确无误。

五、功能实现 通过以上的控制方式，我们可以实现以下几个功能：

1. 变频器设定频率控制：通过触摸屏输入设定的频率值，PLC将这些值传输给变频器，实现变频器的相应调节。

2. 变频器启停控制：通过触摸屏上的启动和停止按钮，PLC将相应的信号传输给变频器，实现启停控制。

3. 输出频率读取：PLC可以定时读取变频器的输出频率，并将这些信息通过触摸屏显示出来，以便实时监控。

4. 电流和电压读取：类似于输出频率的读取过程，PLC也可以实时读取变频器的电流和电压值，并将其显示在触摸屏上。

5. 故障代码读取：变频器在故障发生时，会产生相应的故障代码。PLC可以通过485口读取这些故障代码，并通过触摸屏显示出来，以便进行故障排查和维修。

六、结论 本文详细讨论了西门子S7-200 smart PLC与台达VFD-M变频器之间的485通讯技术。通过触摸屏和以太网通讯，实现了对变频器的控制和监控功能。在实现过程中，我们需要注意触摸屏和PLC之间的以太网通讯设置，以及PLC与变频器之间的485口接线和程序设置。通过以上控制方式，我们可以实现变频器的设定频率控制、启停控制，以及读取输出频率、电流、电压和故障代码等信息的功能。这一方案可以应用于工业自动化领域，提高生产效率和运行稳定性。
