KiCad设计PCB-12-JTAG仿真器下载接口设计

最新推荐文章于 2024-07-19 11:31:06 发布
最新推荐文章于 2024-07-19 11:31:06 发布
阅读量1.4k 收藏
点赞数 2
分类专栏： 嵌入式硬件 文章标签： PCB设计 kicad
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/OurRtems/article/details/54709170
版权
本文介绍了如何在KiCad中设计PCB板上的JTAG仿真器下载接口，包括2X10的牛角座布局以及针对JTAG和SW方式的不同引脚配置。在设计过程中，还涉及到了元器件的标称值修改和封装选择，如20引脚直插式IDC封装。
摘要由CSDN通过智能技术生成

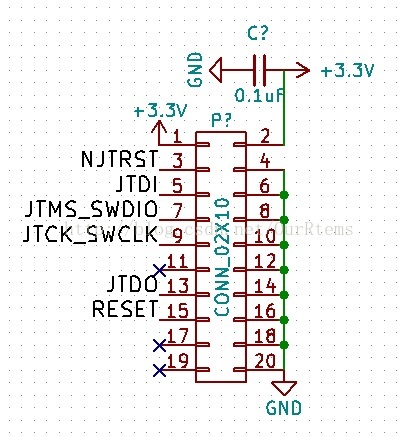

    在原理图上放置2X10的牛角座，然后围绕牛角座进行JTAG仿真器下载接口电路的设计。这里要注意，仿真器又有两种下载方式， 一种是JTAG方式一种是SW方式，分别使用不同组合的引脚。如SW方式用到JTMS_SWDIO和JTCK_SWCLK，JTAG方式还要用到其他引脚。
