kicad安装

  • 下载，点击下一步安装即可。
  • 安装完成后可创建项目，并编辑原理图
    在这里插入图片描述

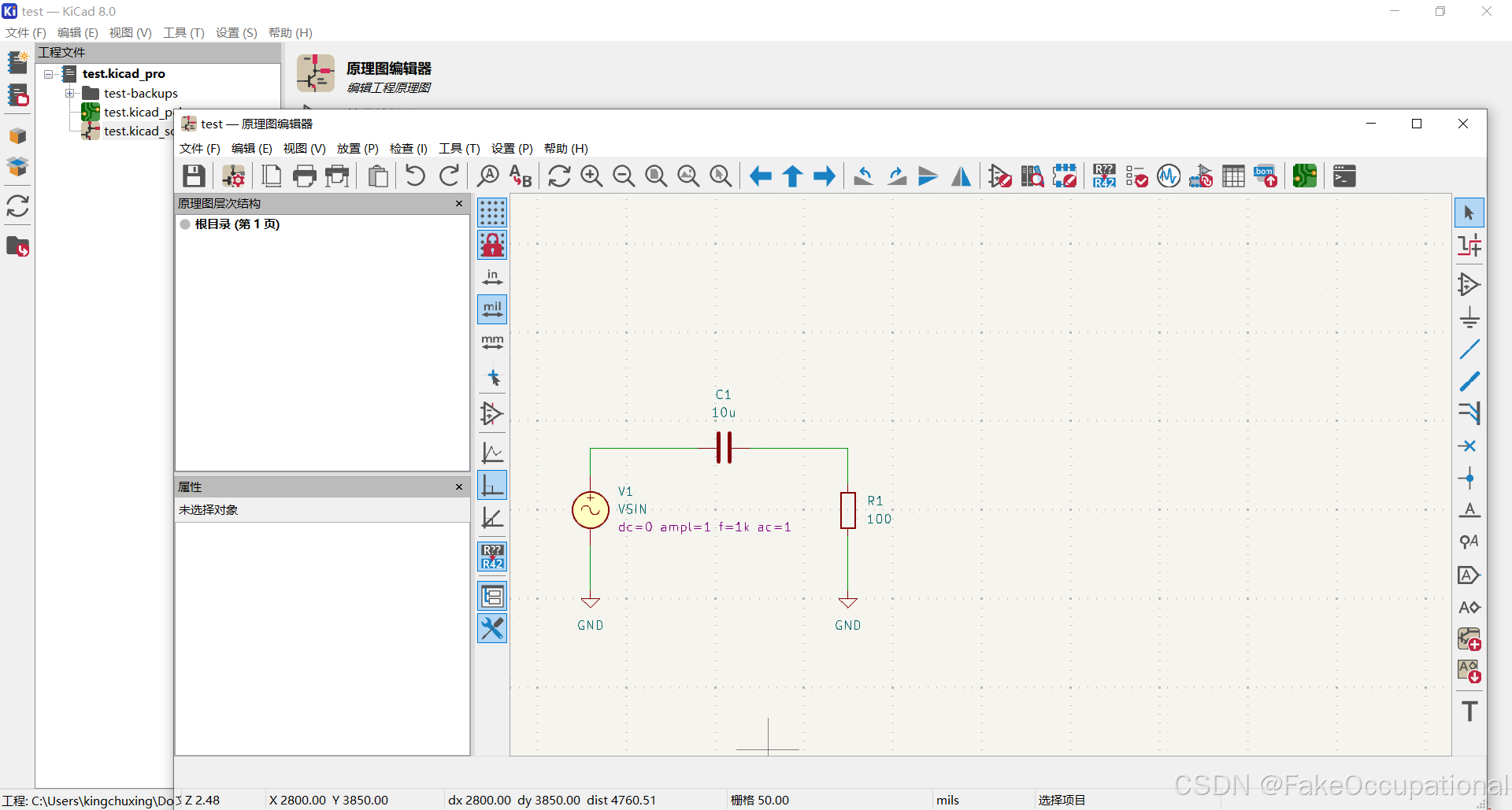

绘制线路

  • 1.快捷键A放置元器件：“VSIN”电压电源，“R”电阻，“C”电容，“GND”接地
  • 2.选中元器件设置相关参数
  • 3.单机进行线路连接

在这里插入图片描述

进行仿真

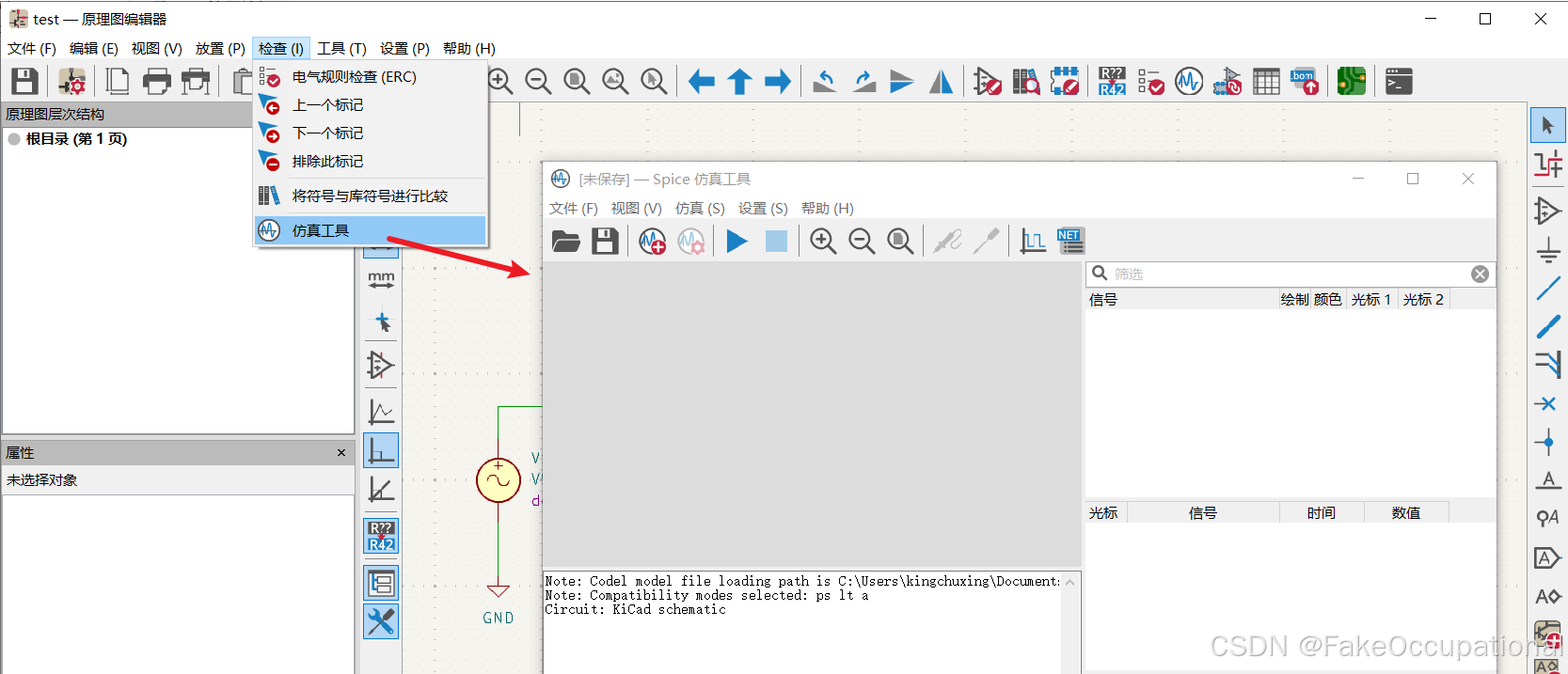

  • 点击“检查” - - -》“仿真工具”
    在这里插入图片描述

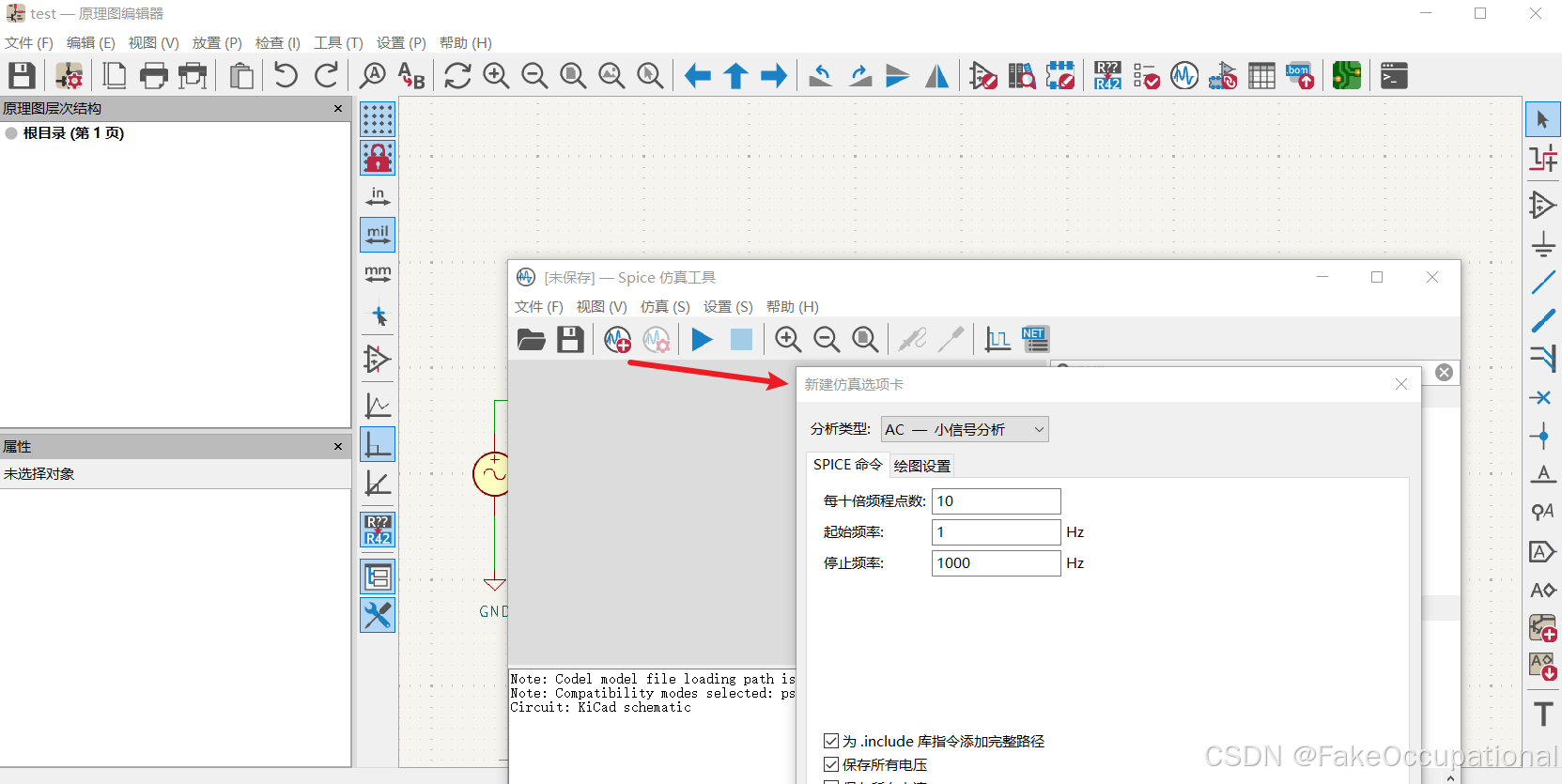

  • 设置信号频率范围
    在这里插入图片描述

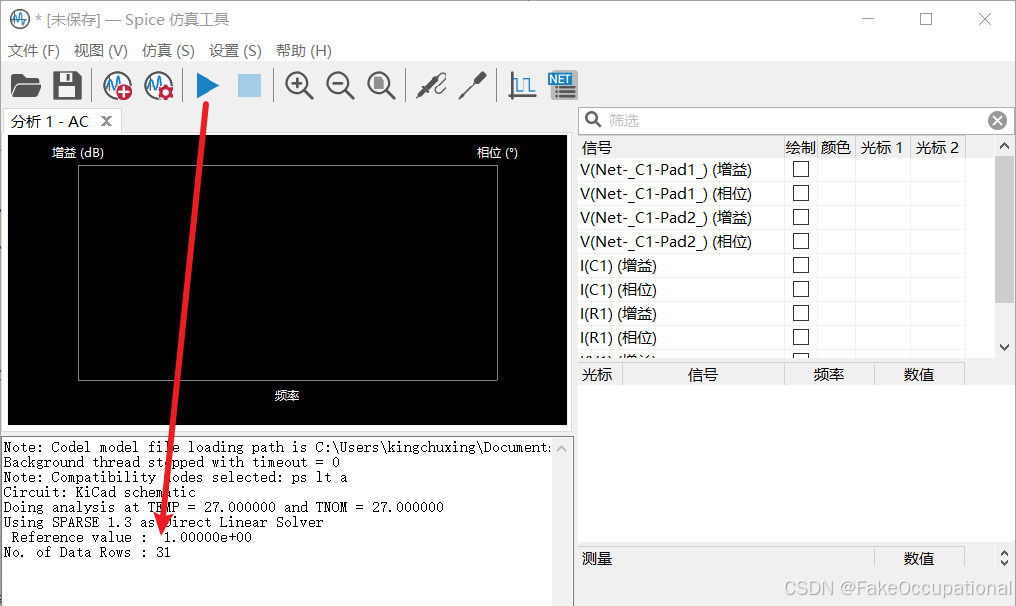

  • 点击运行仿真
    在这里插入图片描述

查看结果

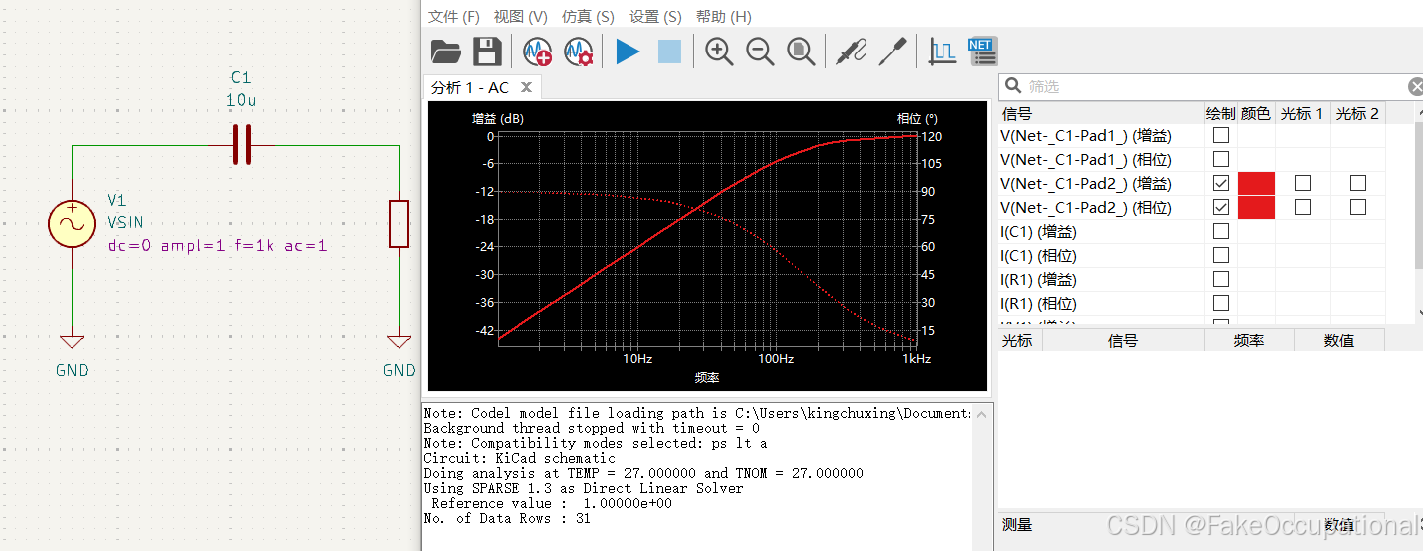

  • 点击探针，用探针“链接”电路中的位置，可以查看输出位置在不同频率下的增益和相位相应

在这里插入图片描述在这里插入图片描述

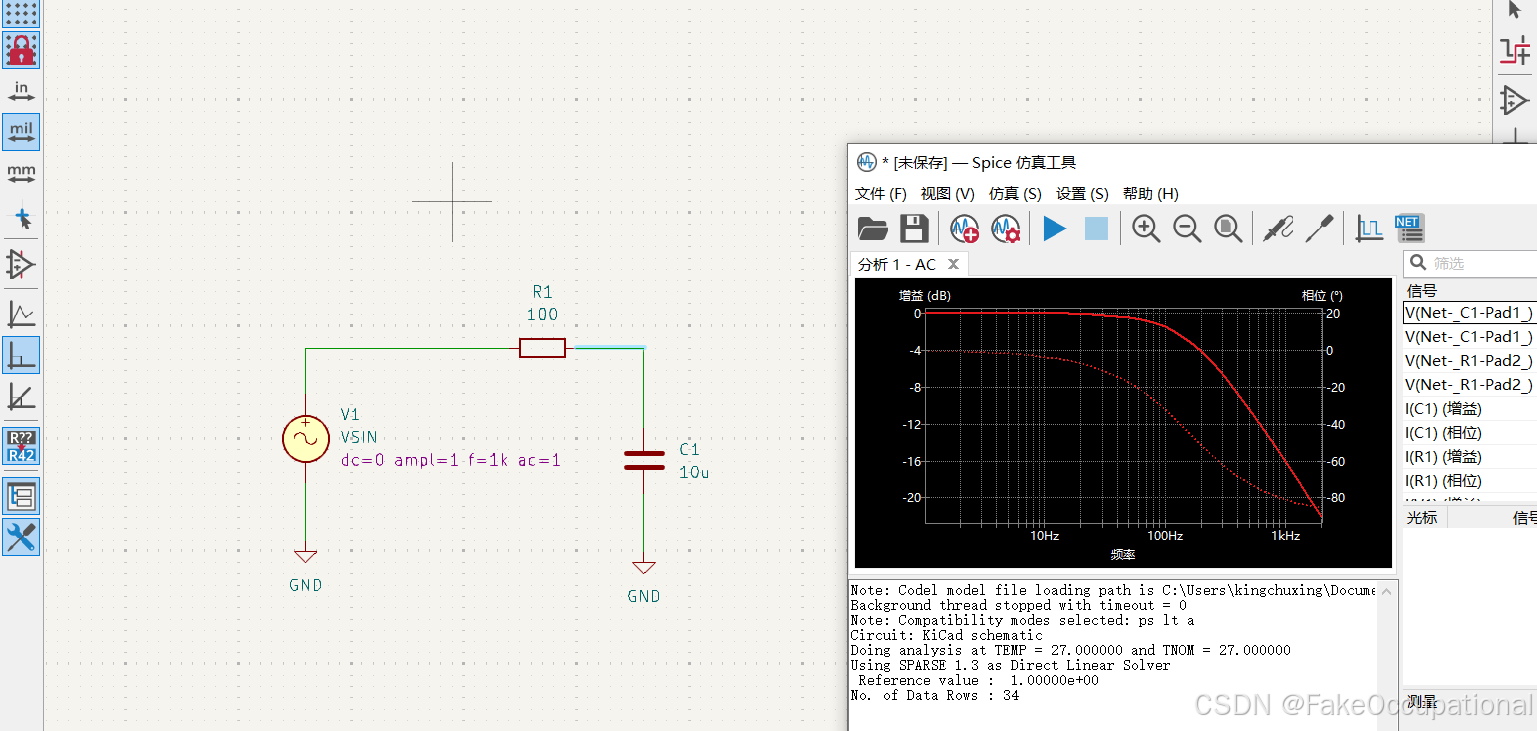

类似可得到低通滤波器结果

在这里插入图片描述
