51单片机初步认识——硬件资源

STC89C52单片机（是51系列的单片机，不是52系列的）的硬件资源

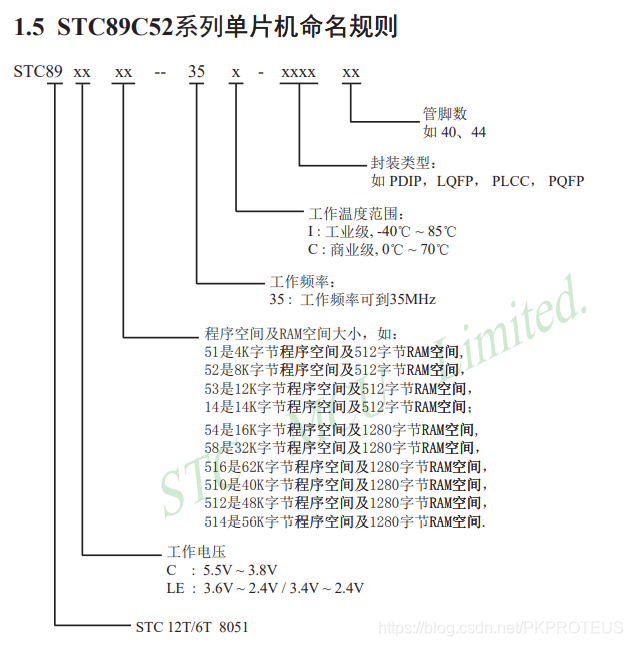

1.概述

• STC——芯片为STC公司生产产品
• 8 ——表示该芯片是8051内核芯片（什么是8051内核？用的微控制器一样）
• 9 ——表示内涵Flash E2PROM存储器（好像是和编写程序烧录和清除有关的东西，ROM可读可写）
• C ——表示该器件为CMOS产品，工作电压3.8~5.5V（生活中+5V电压源常见，比如充电宝，所以一般用+5V直流电）
• 5 ——固定不变
• 2 ——表示该芯片内部程序存储空间大小，关系到你写的程序是否可以完全在芯片里面执行，此为8K字节程序空间（1K=2¹⁰字节,此外此芯片还有512字节的RAM[数据存储器]数字电路这块没怎么学）
• 35 ——最高工作频率35MHz,通过时钟电路将其调整到和内部晶振一样（应该是最高外部晶振，和计算器，定时器溢出、波特率有关系波特率不懂用来干什么，好像是数据传送，应该通过时钟电路将其振荡频率调节到和内部晶振频率相同）
• PDIP、LQFP、PLCC、PQFP是封装类型，画板子时会用到
• 40 ——管脚数是40个管脚

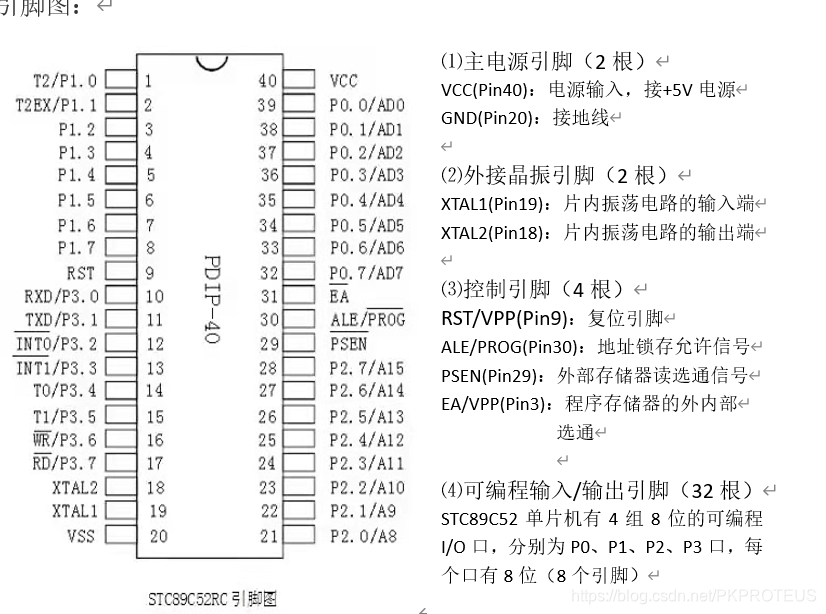

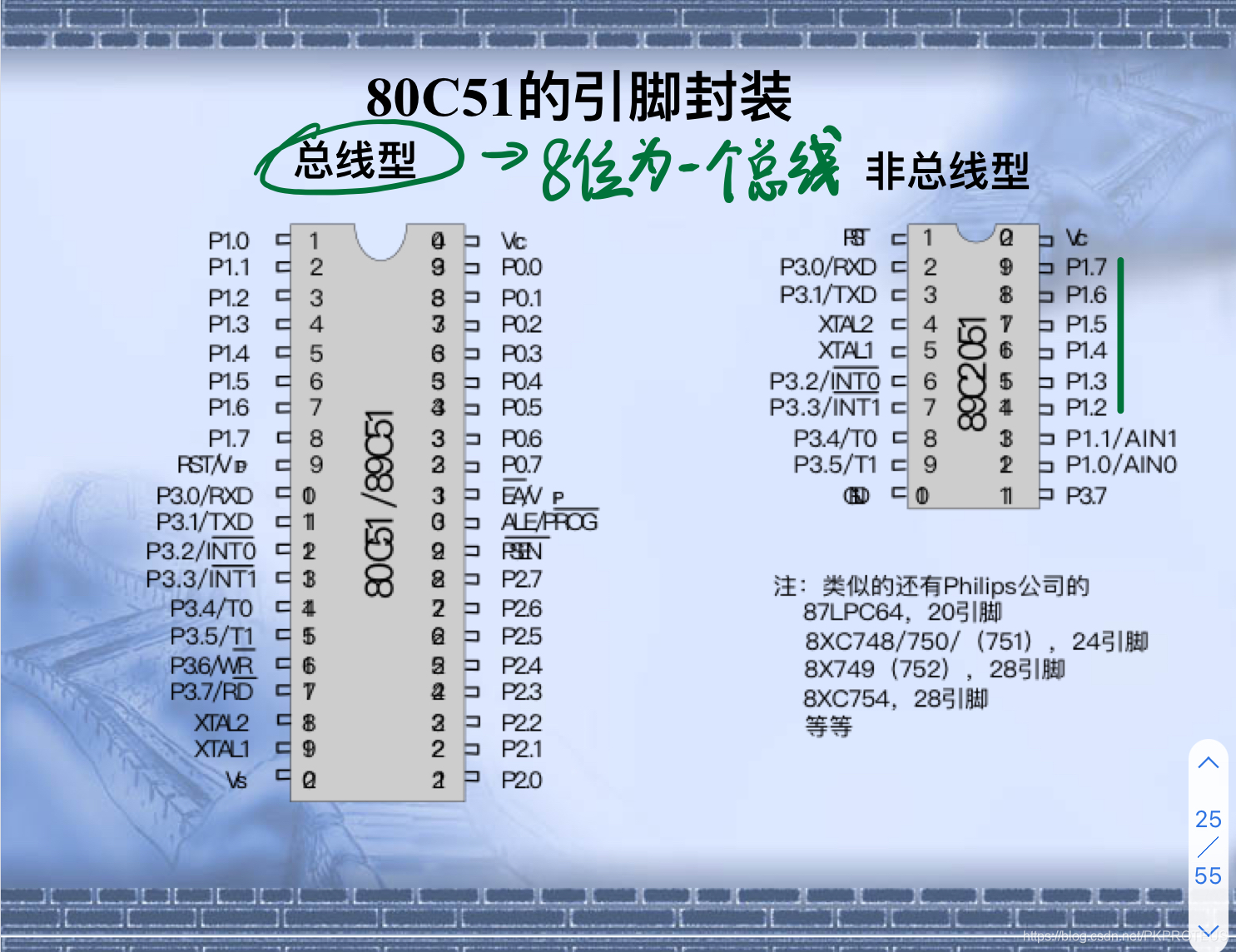

2. 51系列单片机芯片引脚图

主要功能（课本上）

1. 8位CPU
2. 片内带振荡器，振荡频率f_osc范围为1.2-12MHz；可有时钟输出（为什么51单片机爱用11.0592MHZ晶振 ）
3. 片上集成512 字节RAM（软件编程方面）
4. 8KB片内程序存储器（ROM）
5. 程序存储器的寻址范围（64KB吗，51子系列）
6. 片外数据存储器寻址范围64KB
7. 有专用寄存器（目前所学除PC外都在RAM里面，但是不知道有多少个专用寄存器，51子系列中有21个） （知道用来干什么就行）
8. 4个8位并行I/O接口：P0,P1,P2,P3（与外设交换信息的主要通道，转换串行数据和并行数据，每个口有8个引脚，所以占了32个引脚）**
9. 1个串行全双工I/O接口，可多机通讯TXD、RXD（多机通讯没有学，不知道是什么，不清楚SBUF寄存器 软件 ）
10. 共3 个16 位定时器/计数器。即定时器T0、T1、T2（定时器/计数器涉及寄存器TCON,TMOD，PSW,DPTR,寄存器,波特率，溢出速率 软件方面的）
11. 有5个中断源，可编程2个优先级（汇编语言的子程序和主程序不知道适不适合C语言会涉及寄存器SP,SCON,PCON,IE,IP 软件 ）
12. 111条汇编指令 软件的
13. 有强的位寻址功能、位处理能力 软件
14. 片内采用单总线结构
15. 用单一+5V电源（手册上面写3.8~5.5）

3.看完LESSON1-1后的补充

PS.89C52是8K字节的ROM，512字节的RAM

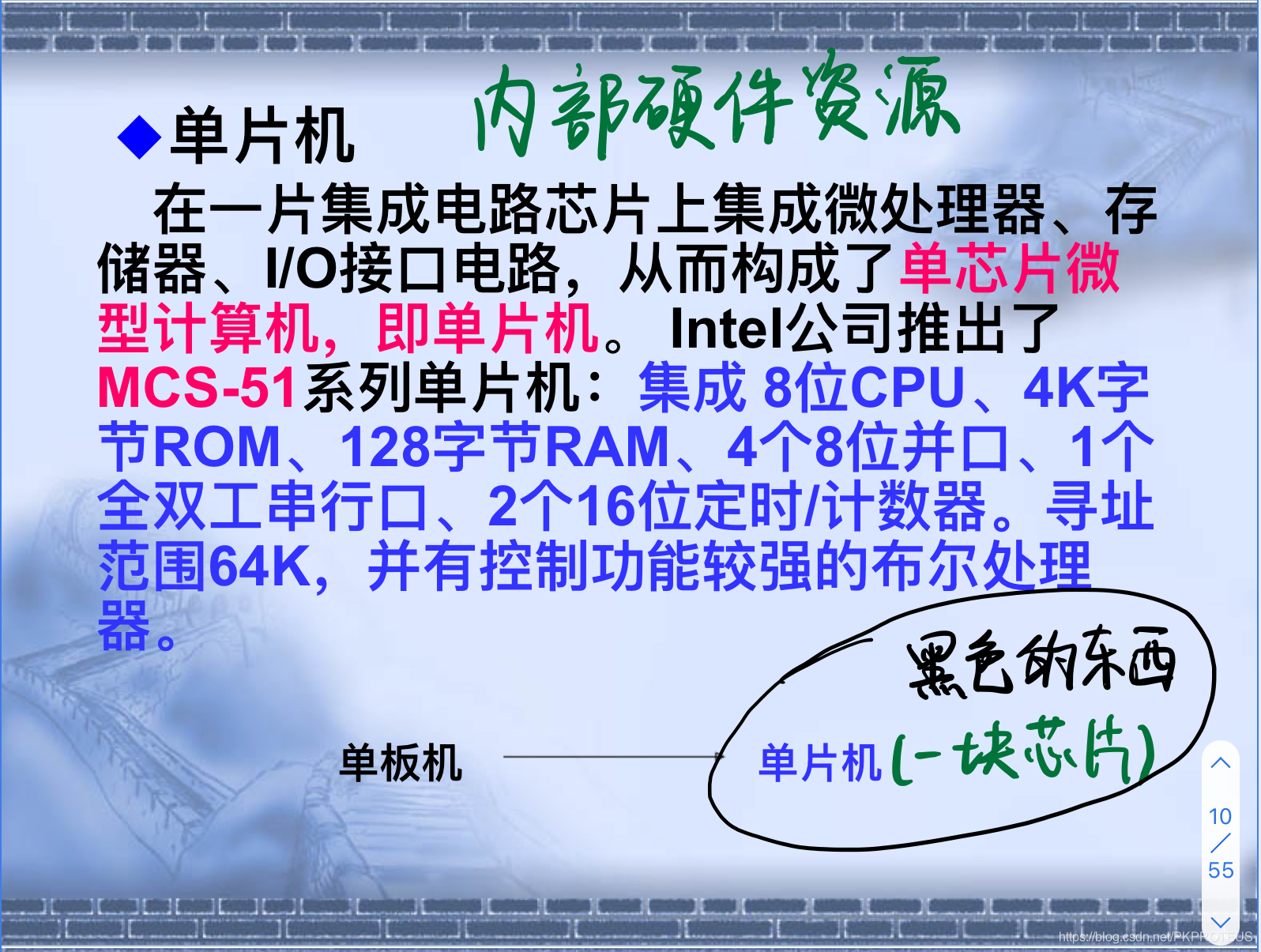

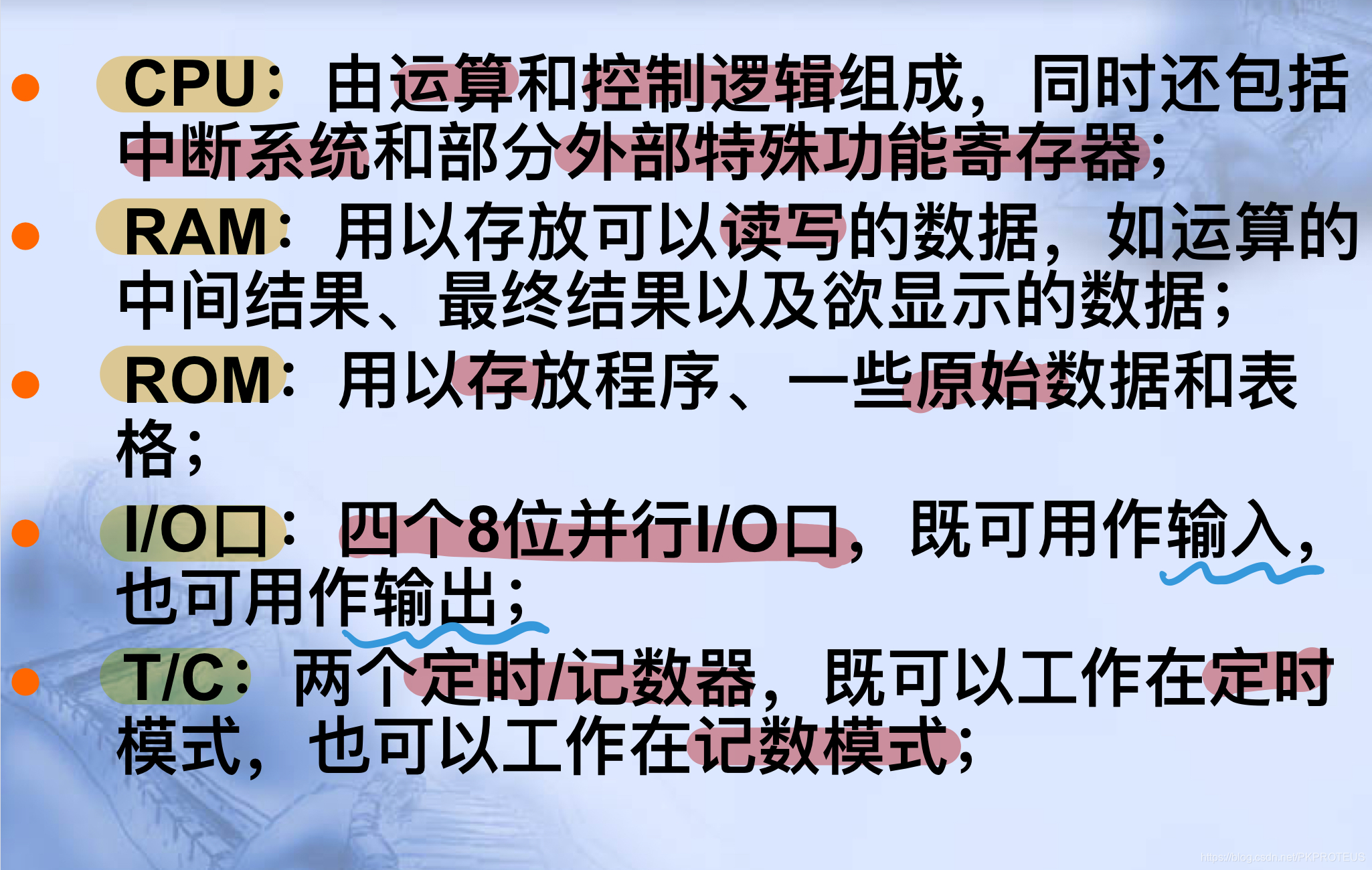

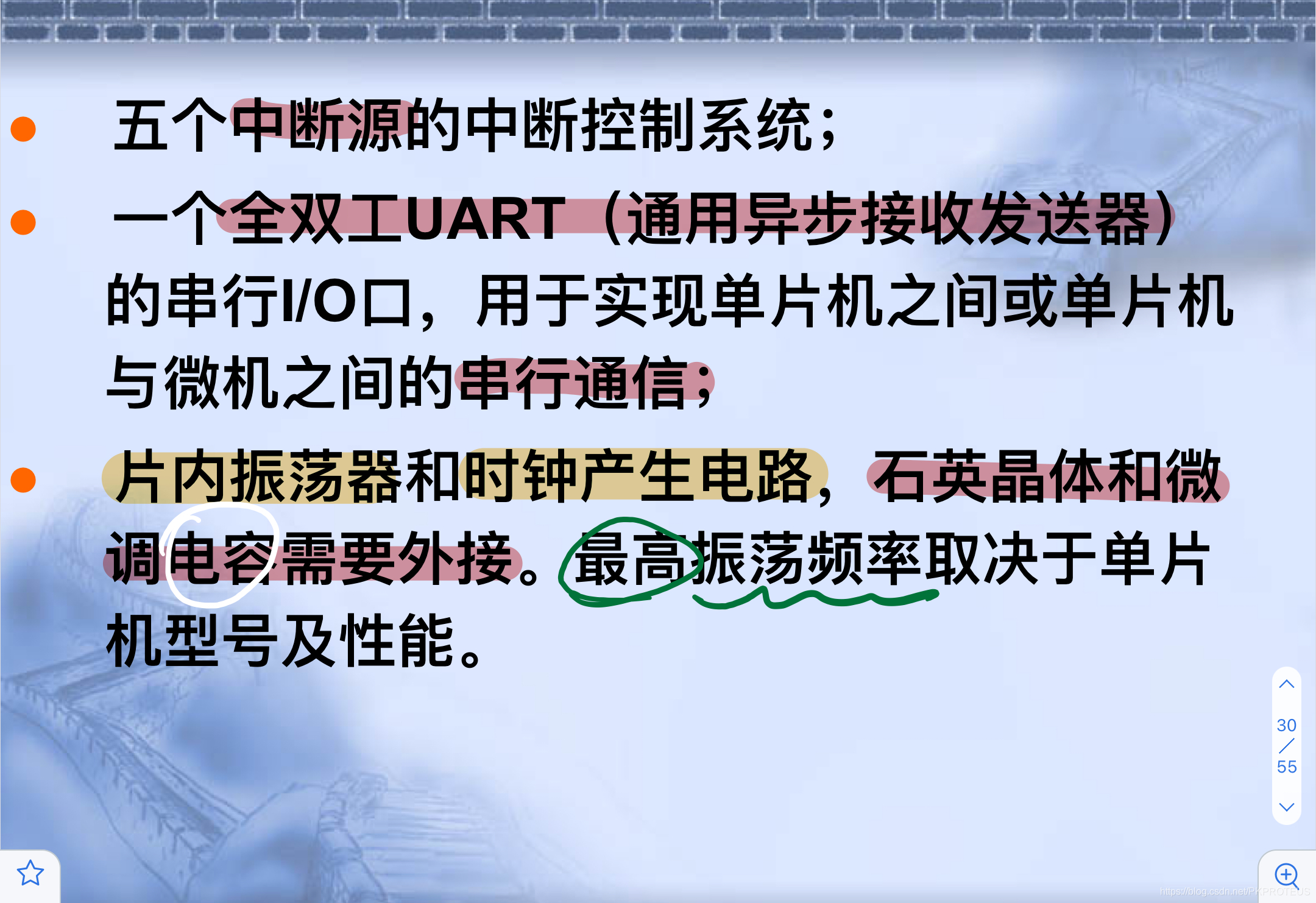

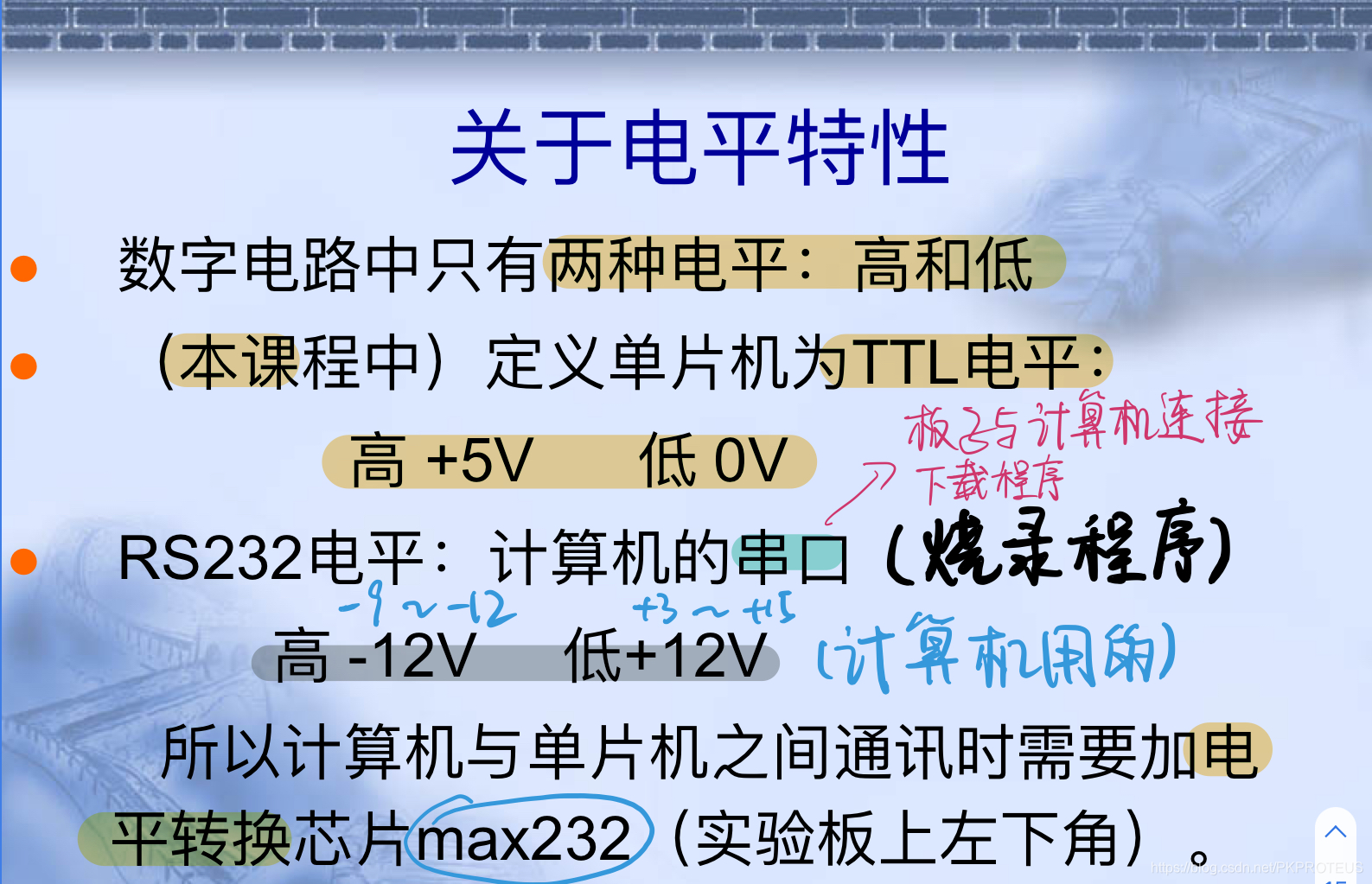

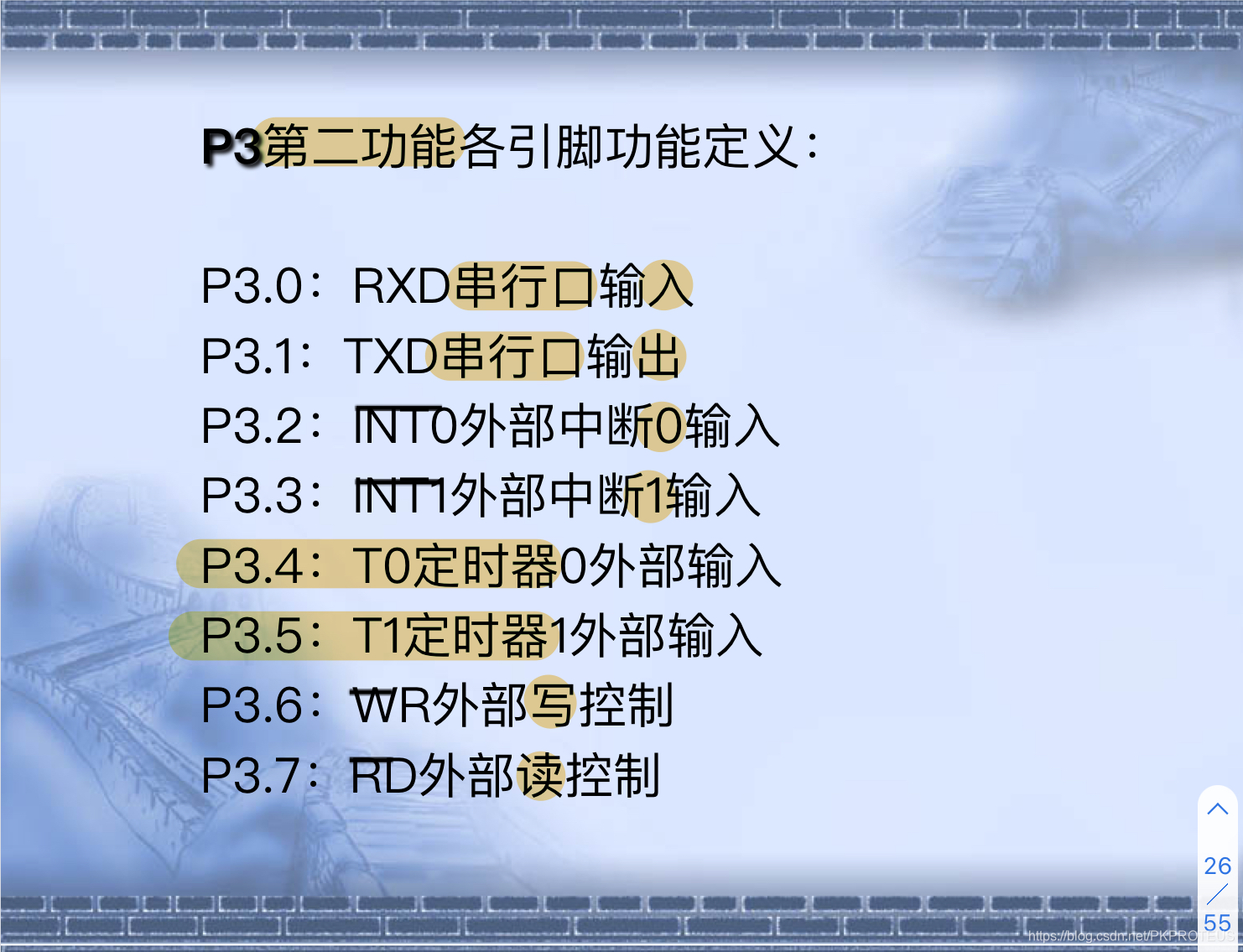

PPT上笔记

4.关于51单片机的晶振

参考文章：

1. 为什么51单片机爱用11.0592MHZ晶振
2. 为什么单片机晶振实际是11.0592MHz，而不是12MHz
3. 请教51单片机最小系统外部和内部晶振问题
4. 单片机电路工作时可以没有晶振吗？
5. 51单片机晶振可以换吗？？？
6. 单片机的晶振可以随意换吗？
7.
