LABVIEW串口通信案例

本文提供了一个LABVIEW串口通信的简单案例

一、功能

上位机通过串口发送数据给下位机，下位机读取上位机发送的数据并显示。

二、提示

本文博主采用虚拟串口软件虚拟了一对相互连接的串口COM1和COM，在实际使用中可用于两台PC或者PC和单片机之间的通信。

三、说明：

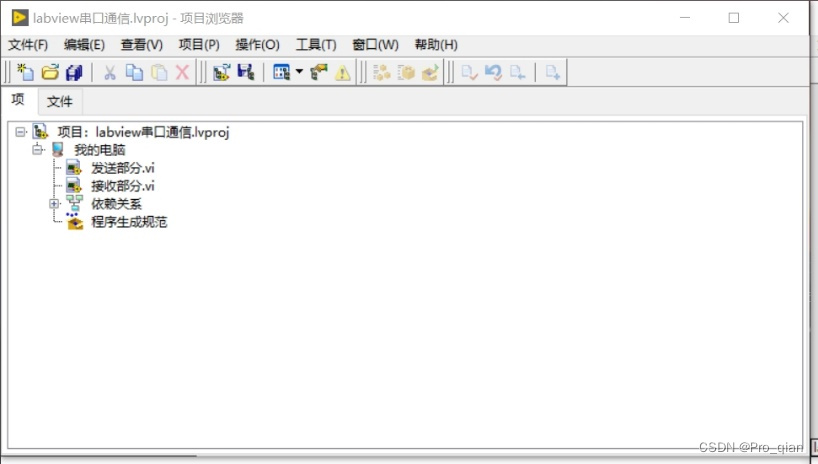

（1）项目中主要包含发送部分和接收部分VI

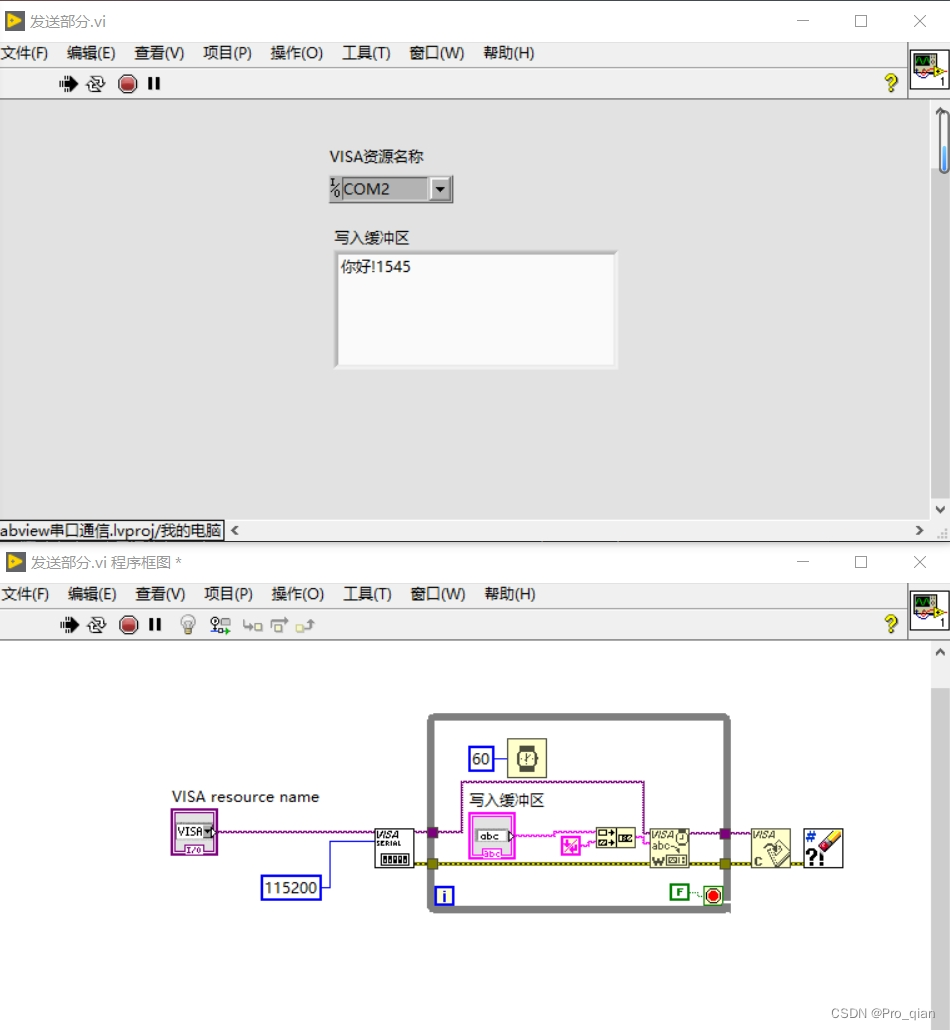

（2）发送部分界面和程序

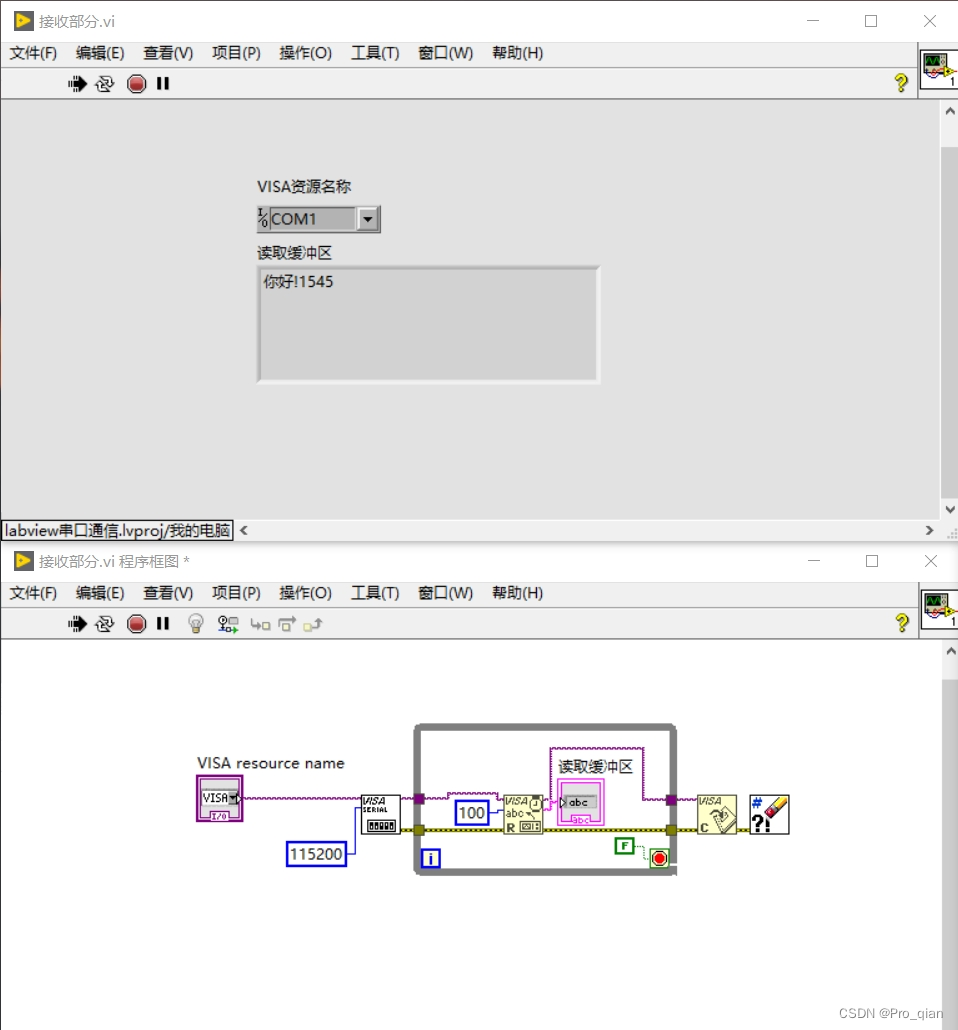

（3）接收部分界面和程序

（4）程序说明

• 程序中首先调用Visa configure serial port 函数完成串口参数设置，包括串口资源分配、数据位、波特率、中止位、校验位和流控等。本文仅创建串口号的输入控件和波特率常量，其余参数均采用默认，注意发送VI和接收VI的串口参数配置需保持一致。
• 使用While循环控件，使得读取和接收能一直保持循环。在发送VI中Visa Write发送数据，在接收VI中使用Visa Read读取数据。
• 串口使用结束后，通过Visa Close关闭 VISA资源名称指定的串口。
