Granistudio 软件中 OPC UA 协议客户端的深度解析

在工业数据通信体系中，OPC UA 协议的客户端是连接工业设备与上层系统的“桥梁”，负责发起数据请求、解析服务器响应、执行控制指令等核心操作。Granistudio软件作为工业级零代码开发平台，其内置的 OPC UA客户端模块通过高度封装的可视化功能，将复杂的客户端通信逻辑转化为“拖拽式”操作，不仅降低了工业用户的技术门槛，更在多服务器协同、高安全通信、实时数据交互等场景中展现出独特优势。本文将从技术架构、功能实现、应用场景三个维度，深入解析
Granistudio 中 OPC UA 客户端工具。

一、OPC UA 协议概述​

OPC UA，即开放平台通信统一架构（Open Platform Communication Unified Architecture），是 OPC 基金会于 2008 年发布的通信标准，并且已通过 IEC62541完成国际标准化，获得了全球软硬件自动化供应商的广泛支持。它是独立于制造商的以太网通信标准，能实现从现场到云端的一致通信，堪称工业4.0 和物联网领域的关键通信协议。​

与传统 OPC 协议（如 OPC DA）相比，OPC UA有着显著的特性。首先，它不再依赖微软的 COM/DCOM技术，而是基于独立于平台的协议栈，像 TCP/IP、HTTP 和WebSocket，这赋予了它跨平台兼容性，可在 Windows、Linux、Apple OSX、实时操作系统，甚至移动操作系统（Android 或 iOS）上运行。其次，OPC UA内置了全面的安全机制，涵盖用户认证、授权、加密以及数据完整性检查，有力保障了数据传输的安全性与可靠性。再者，其支持复杂的数据建模和对象管理，允许用户定义自定义的数据类型和对象模型，以契合特定的应用需求，具备出色的可扩展性。同时，OPC UA 整合了 OPC DA、HDA 和 A&E的功能，提供统一的数据访问接口，极大简化了系统集成与开发。在通信模式上，它不仅支持传统的客户端/ 服务器模式，还引入了发布 / 订阅模式，能更好地适应不同的应用场景。​

OPC 通信的技术架构：
在这里插入图片描述

二、OPC UA 客户端的帧数据格式

OPC UA 协议基于 TCP/IP 或 HTTPS传输，其应用层帧结构包含协议头与数据体两部分，Granistudio自动完成帧封装与解析，但其底层格式对理解通信原理至关重要：​

2.1 传输层帧结构（以 TCP 为例）​

OPC UA 在 TCP 层的帧格式遵循OPC UA TCP Specification（Part6），结构如下：​

字段​	长度（字节）​	含义​	示例​
消息类型​	1​	标识帧类型：0x4F= 单帧，0x46= 首帧，0x43= 续帧​	0x4F（单帧消息）​
消息长度​	4​	后续数据体的字节数​	0x0000003C（60 字节）​
安全标记​	4​	安全策略标识（与端点协商一致）​	0x00000001（Basic256Sha256）​
数据体​	可变​	加密后的应用层消息​	见 2.2 节​

Granistudio 的 "OPC 写入"算子在传输数据时，会自动填充上述字段，其中消息长度由数据体大小动态计算。

2.2 应用层消息结构​

应用层消息采用二进制编码（Binary Encoding），核心结构为TypeID +消息体，以客户端常用的ReadRequest消息为例：​

TypeID: 0x0000000000000102（标识ReadRequest类型）​

消息体：​

- MaxAge: 0x00000000（数据最大缓存时间，0表示实时）​

- TimestampsToReturn: 0x00（返回源时间戳）​

- NodesToRead: （数组，每个元素为待读节点）​

- NodeID: ns=2;s=Temperature（命名空间2，标识符Temperature）​

- AttributeID: 0x0000000D（读取值属性）​

- IndexRange: （空，读取整个值）​

Granistudio 的 “OPC 读取” 算子中，用户只需填写 “节点 ID” 和 “属性”（如"值"、“时间戳”），系统会自动生成上述二进制消息体，无需手动编码。

三、OPC UA 客户端的通信格式与内容​

OPC UA客户端的通信内容围绕节点操作展开，每个节点通过NodeID唯一标识，通信格式需严格遵循节点的数据类型定义：​

3.1 节点 ID 的编码格式​

NodeID是 OPC UA信息模型的核心标识，格式为ns=<命名空间索引>;s=<字符串标识符>或ns=<索引>;i=<整数标识符>，在通信中采用二进制编码：​

• 字符串标识符（如ns=2;s=Pressure）编码：​

0x02 （命名空间索引：2）​

0x01 （标识符类型：字符串）​

0x08 （字符串长度：8字节）​

0x5072657373757265 （"Pressure"的ASCII码）​

• 整数标识符（如ns=1;i=1001）编码：​

0x01 （命名空间索引：1）​

0x00 （标识符类型：整数）​

0x000003E9 （整数1001的十六进制）​

3.2 数据类型与编码规则​

客户端读写的数据需与节点定义的数据类型匹配，常见类型的编码规则如下：​

• 布尔值（Boolean）：1 字节，0x00=false，0x01=true​

• 浮点数（Float）：4 字节，遵循 IEEE 754标准，如25.5编码为0x41C80000​

• 字符串（String）：前缀 2 字节长度 + 字符 ASCII 码，如 "RUN"编码为0x000352554E​

在 Granistudio 中，用户输入的 “12.3”（浮点数）或"START"（字符串）会被自动转换为对应编码，若输入类型与节点定义冲突（如向整数节点写入字符串），算子会立即返回Bad_TypeMismatch错误。

四、Granistudio 软件对 OPC UA 协议的支持​

Granistudio 软件为用户提供了完善的 OPC连接、读取、写入以及关闭算子。在平台资源管理器的通用工具模块内，有一个名为OPC 初始化的算子，通过这个算子，用户可轻松配置 OPC UA 协议，从而实现 OPC连接。配置完成并执行后，该算子会输出标准化的 OPC资源，这些资源可供主任务设计器中的 OPC读取、写入以及关闭算子使用，以达成 OPC数据交互。这一整套流程使得用户能够便捷地利用 OPC UA 协议，在 Granistudio软件中实现不同设备间的数据传输与交互。​

例如，在工业生产线上，存在多种不同品牌和类型的设备，如西门子、三菱、松下等主流PLC 设备。以往，要实现这些设备间的数据统一采集与交互是个难题，但借助Granistudio 软件对 OPC UA 协议的支持，问题迎刃而解。通过 OPC初始化算子配置好 OPC UA协议，连接上各个设备，再利用相应的读取和写入算子，就能轻松实现多品牌设备数据的统一采集与交互，极大提升了生产效率与管理的便捷性。​

五、OPC UA 协议在 Granistudio 软件中的应用场景​

（一）工业自动化生产线监控与管理​

在工业自动化生产线中，存在大量的传感器、执行器以及各类控制器。利用Granistudio 软件中的 OPC UA协议，可将这些设备连接起来，实现对生产线的实时监控与管理。通过 OPC UA的客户端 /服务器模式，操作人员能够实时读取设备的运行数据，如设备的温度、压力、转速等参数，一旦发现异常，可及时通过写入操作下达控制指令，调整设备运行状态，保障生产线的稳定运行。同时，发布/ 订阅模式可让相关人员实时获取设备的报警信息等重要数据，及时做出响应。​

（二）能源管理系统​

在能源管理领域，企业通常需要对分布在不同区域的能源生产设备、能源消耗设备进行集中管理。Granistudio软件结合 OPC UA 协议，可实现对各类能源设备的数据采集与监控。例如，通过OPC UA连接智能电表、智能水表、能源控制器等设备，实时采集能源消耗数据，并将这些数据传输至能源管理系统中进行分析处理。基于分析结果，企业可优化能源分配，实现节能减排的目标。​

（三）远程设备维护与诊断​

对于一些分布广泛的工业设备，远程维护与诊断至关重要。借助 Granistudio软件支持的 OPC UA协议，维护人员可远程连接到设备，读取设备的运行数据、故障日志等信息，对设备进行远程诊断。在确定故障原因后，还能通过OPC UA协议远程写入控制指令，对设备进行修复操作，大大减少了设备停机时间和维护成本。​

六、Granistudio​软件OPCUA介绍

精细化的数据读取控制​

Granistudio 的 “OPC 读取”算子支持三种读取模式，满足不同场景的数据采集需求：​

• 单点读取：通过节点 ID（如“ns=3;s=Press.Pressure”）精准读取单个参数，返回值包含数据值（如125.6bar）、时间戳（精确到毫秒）、质量码（如 “Good”
  表示数据有效）；​

• 批量读取：一次性读取多个节点（最多 500个），算子自动优化请求报文结构，将多次网络交互压缩为单次传输，数据采集效率提升40%；​

• 条件读取：设置数据过滤条件（如 “温度>80℃时读取”），仅返回符合条件的结果，减少无效数据传输。​

例如在化工反应釜监控中，客户端通过批量读取算子每 200ms 采集“温度、压力、液位”三个节点数据，异常情况下通过条件读取聚焦超阈值参数，网络带宽占用降低60%。​

安全可靠的写入与方法调用​

“OPC 写入” 算子具备双重校验机制，确保控制指令的精准执行：​

• 预校验：写入前自动检查数据类型（如向整数节点写入字符串时拒绝操作）、量程范围（如向0-200℃的设定点写入 250℃时触发告警）；​

• 结果反馈：写入后接收服务器返回的状态码（如 “Good”表示成功，“Bad_NotWritable”表示节点只读），并记录操作日志以备追溯。​

对于需要复杂逻辑的控制（如机械臂运动轨迹规划），客户端可通过 “OPC方法调用” 算子触发服务器端的预设方法（如 “ns=2;s=Robot.MoveTo(x,y,z)”），并传递参数列表，实现高阶控制。某电子组装厂通过该功能，将机械臂的动作指令下发响应时间从200ms 缩短至 50ms。

（一）OPCUA客户端初始化​

• OPC UA 初始化模块

  • 概述：在 GraniStudio 平台中，OPC UA初始化模块位于资源管理器通用工具模块内，名为 OPC初始化，可用于配置 OPC UA 协议等相关参数，实现与 OPC UA服务器的连接。

  • 作用：该模块是实现数据交互的前提，通过配置服务器地址、端口号，使用匿名的方式起GraniStudio 软件与 OPC UA服务器之间的连接，为后续的数据读取和写入操作提供基础。配置完成后会输出标准化的OPC 资源，供主任务设计器中的 OPC 读取、写入以及关闭算子使用。

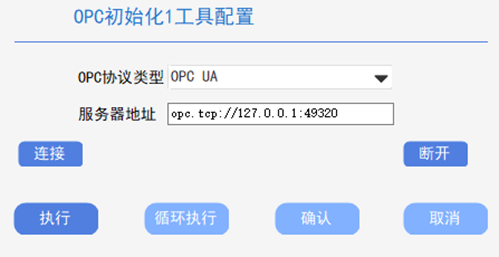

选择OPC服务器类型，手动输入服务器地址点击连接按钮，进行连接。

（二）OPC读取

• OPC UA 读取模块

  • 概述：是 GraniStudio平台主任务设计器中的算子，基于初始化模块建立的连接，从 OPC UA服务器读取数据。

  • 作用：用于获取 OPC UA服务器地址空间中的数据，如设备的状态参数、传感器测量值等。可根据用户设定的节点地址，从服务器中读取相应的变量值，将工业设备中的实时数据获取到GraniStudio软件中，以便进行后续的数据处理、分析、可视化展示等操作，实现对工业现场设备运行状态的监控。

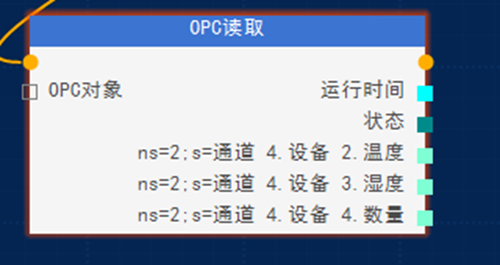

使用OPC读取算子对设备温度、湿度、结果数量进行读取。

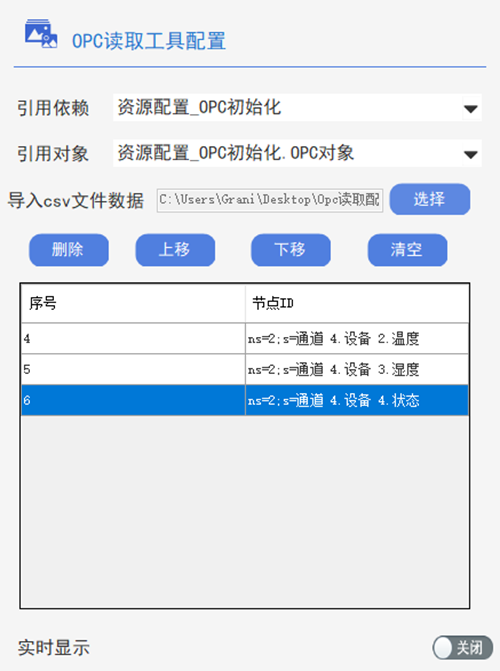

配置界面：

选择导入csv文件，默认自动导入软件根目录模板文件，可手动点击选择按钮选择需要读取的OCP文件数据。

（三）OPC写入模块

• OPC UA 写入模块

  • 概述：同样是主任务设计器中的算子，在初始化连接的基础上，向OPC UA 服务器发送数据写入请求。

  • 作用：主要用于向 OPC UA服务器写入数据，可将用户设定的数值或指令写入到服务器的指定节点，进而控制连接到服务器的工业设备，如修改设备的运行参数、启动或停止设备等，实现对工业设备的远程控制和参数调整。

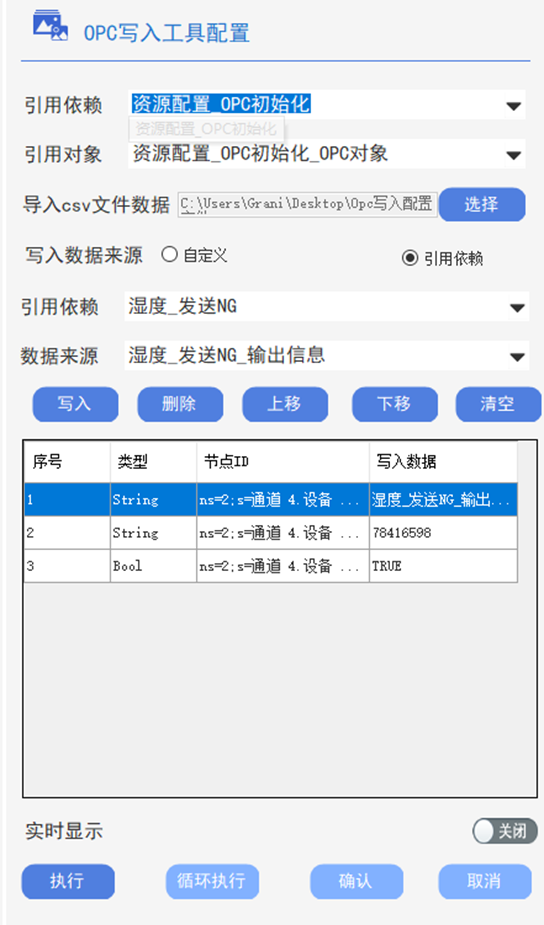

通过OPC写入算子对节点数据进行改写。

OPC UA协议凭借其跨平台、安全、可扩展等特性，为工业通信带来了新的变革。Granistudio软件对 OPC UA协议的支持，更是为工业用户提供了一个便捷、高效的数据交互平台，在工业自动化生产线监控、能源管理、远程设备维护等众多领域有着广泛的应用前景。随着工业4.0 和物联网的深入发展， Granistudio 软件与 OPC UA协议的结合将不断优化与创新，为工业领域带来更多的价值。
