【README】
1.本文总结自B站 《计算机组成原理（哈工大刘宏伟）》的视频讲解，非常棒，墙裂推荐；
【1】概述
【1.1】存储器分类

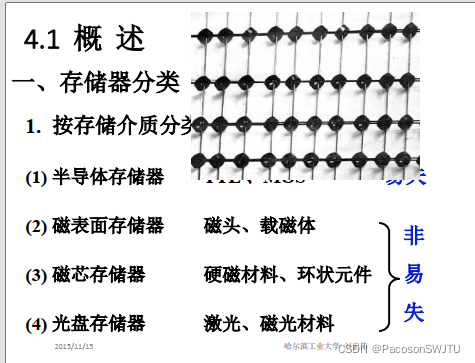

1）按存储介质分类
- 1， 半导体存储器，分为 TTL， MOS 两种； （易失）
- 2， 磁表面存储器，非易失；
- 3， 磁芯存储器，非易失；
- 4， 光盘存储器，非易失；

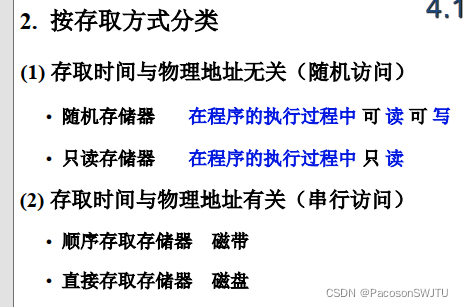

2）按存取方式分类

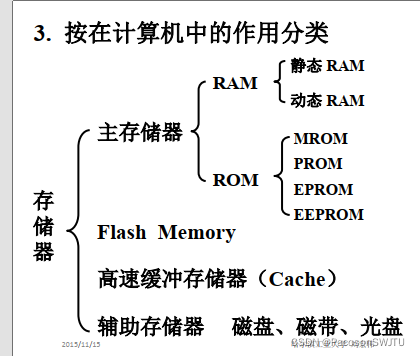

3）按在计算机的作用分类
- Flash memory ：闪存，闪速存储器(断电时不丢失数据);；
- 高速缓冲存储器-cache： 使用静态ram做的，速度比主存快； 放在cpu 与 主存之间的；
【1.2】 存储器层次结构

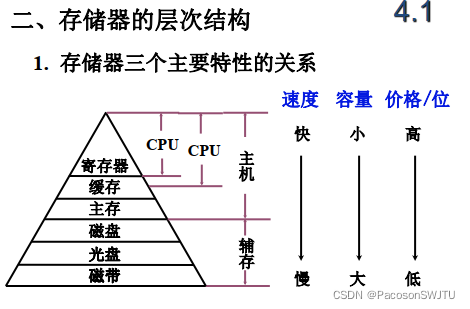

【1.2.1】存储器的3个主要特性关系
特性包括： 速度，容量，价格/位；
寄存器：不仅仅是CPU中有寄存器，IO端口中也有寄存器；
用户需求： 高速度，大容量，低价格；

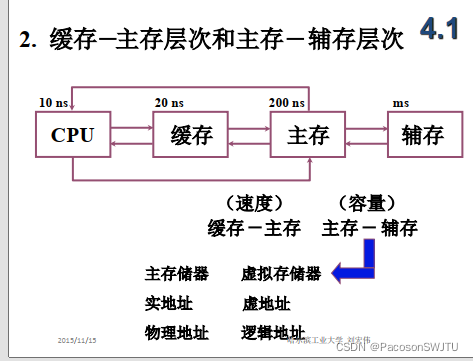

【1.2.2】缓存-主存层次 与 主存-辅存层次
采用软硬件，相结合的方法，把主存与辅存构成一个整体；
- 缓存主要解决主存低速度的问题；
- 辅存主要解决主存的容量小的问题；
【2】 主存储器
【2.1】 主存储器概述

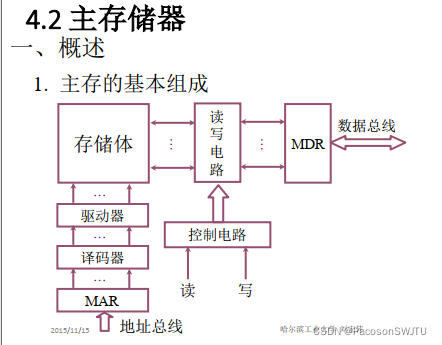

【2.1.1】主存的基本组成
读写控制电路：
- 如果是写入，则把MDR的数据写入到存储体中MAR指定地址上；
- 如果是读出，则把存储体上MAR地址的数据读出到MDR寄存器；
【2.1.2】主存和cpu的联系
控制信号，由控制器发出； 是读还是写？
CPU与主存之间的通信， 主要有3种信号；
- 信号1，数据信号；
- 信号2，地址信号；
- 信号3，控制信号；
【2.1.3】主存中存储单元地址的分配
24根地址线，字节寻址是 2^24=16M字节；
- 字长为16位，即1字=2字节；则按照机器字寻址 8M字（Word）
- 字长为32位，即1字=4字节；则按照机器字寻址 4M字（Word）

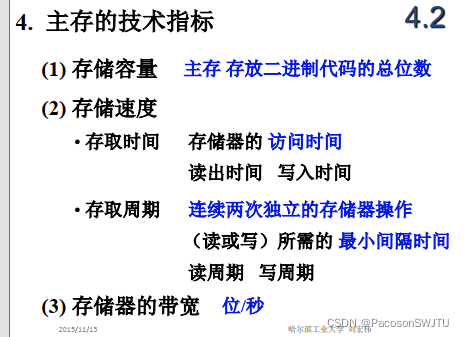

【2.1.4】主存技术指标
存取时间 = 存入或取出数据所需时间；
【2.2】 半导体存储芯片简介

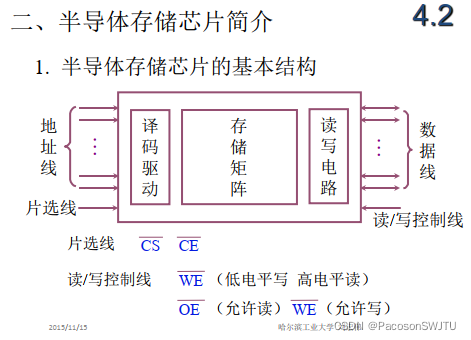

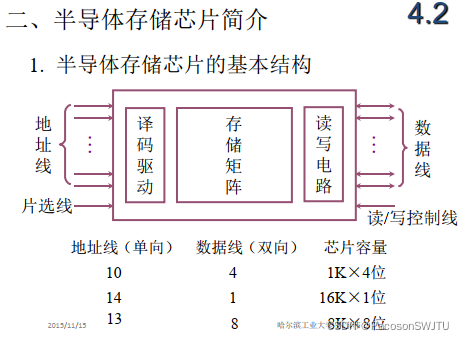

【2.2.1】半导体存储芯片的基本结构
存储矩阵： 存储了0 1 信号（信息）； 有多个存储单元；
步骤如下：
- 第1步：地址线传送地址信号给存储器；
- 第2步：译码驱动程序 翻译地址并选择存储单元；完成读写操作；
- 第3步：把数据传给读写电路，读写电路传给数据线；
其他设备：
- 片选线： 表示给定地址在哪几个存储器中可以寻址；
- 读写控制线：给出读信号，还是写信号；
地址线 10条 数据线4条， 芯片容量 1K*4 ；
- 地址线10条表示可以寻址1k 个存储单元；
- 数据线4条表示每个存储单元存储4个bit；
1.2）片选信号线
片选线信号： CS（chip select） 或 CE （chip enable）
片选信号线的作用：

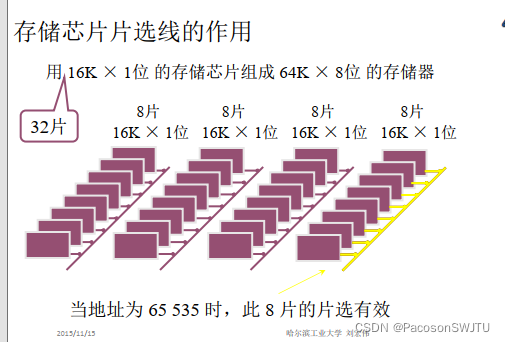

一片 16K * 1bit 的存储芯片的含义： 该芯片有16K个存储单元，每个单元1个bit；把8个芯片组合（纵向扩展）为1个大芯片，那大芯片的每个单元存储空间为8个bit，即1个字节；
存储芯片扩展方式：
- 纵向扩展：8片 16K*1位的存储芯片可以扩展到 16K*8bit 的 存储芯片2 ；
- 横向扩展：32片 16K*1位的存储芯片，可以组成 4片 16K*8bit的存储芯片3；
片选信号线作用：
- 由上文知，存储器（主存或内存）不是由一个芯片构成的，它是由多个小芯片组合（扩展）而成的；
- 正因为存储器是把多个小芯片组合起来构成的；在存取时，我们需要用片选信号选择参与芯片扩展的一组或一簇小芯片，如选中某组8个，则读取这8个小芯片的bit位才能构成一个字节，多选或漏选一个小芯片，读取的数据都是不正确的；
【2.2.2】半导体存储芯片的译码驱动方式

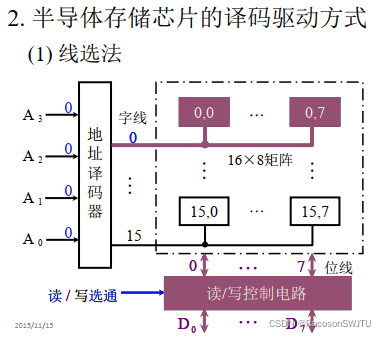

1）线选法：
地址线4条，可以寻址16个存储单元；
数据线8条，每个存储单元存储8个bit；
存储容量是 16*8 bit ；
那如果有20根地址线，则容量是1M*8bit，要寻址1M个单元，用单个译码器，则存储器中地址译码器的线就有1M=100w条；（可以理解为单个地址译码器是一维空间寻址）
线选法缺点：成本非常高，不适用；
2）重合法
地址译码器有2个，分为行地址译码器X，列地址译码器Y；
那如果有20根地址线，则容量是1M*8，那么存储器中有2个译码器，分为行译码器1k条线，列译码器1k条线；共计2k条线；（相比于线选法，重合法更加高效，因为使用线选法的地址译码器需要1M根线）；
可以理解为重合法是二维空间寻址；
如 存储存储的设计结构是 32 * 32 个；
则x，y轴地址译码器分别用 32根和32根线就可以定位二维空间中的某个存储单元了；
而如果是一维线选法的话，地址译码器需要 32*32 根线；
【2.3】 随机存取存储器-RAM-random access memory

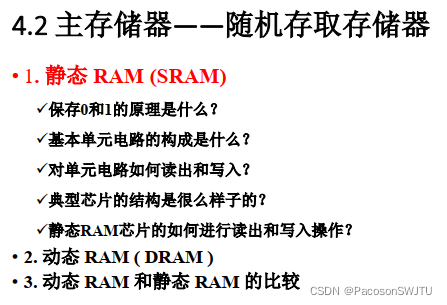

【2.3.1】 静态RAM-SRAM

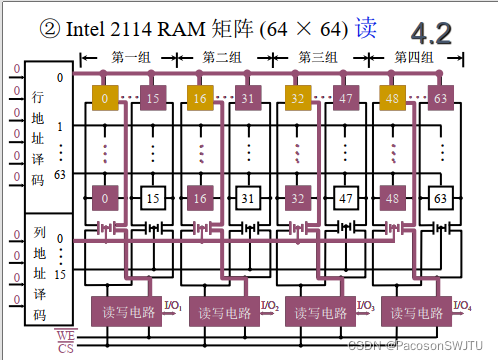

2）静态ram举例：
10个地址线，可以寻址1k个存储单元；
4个数据线，每个存储单元可以存储4个bit；

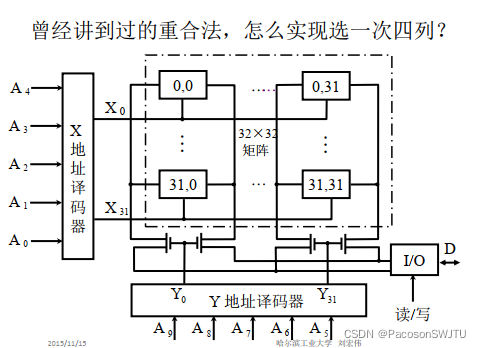

补充：如何实现选一次四列？
行地址0，则选中第0行；
列地址0，则选中4组中每组的第0列上的bit输出；即（黄色部分）；

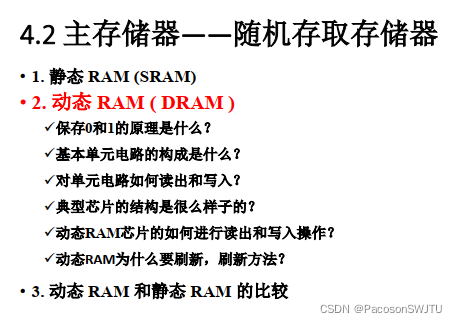

【2.3.2】动态RAM-DRAM
0）保存0和1的原理：
- 电容当中有电荷，则为1，否则为0；
- 采用电容进行表示；

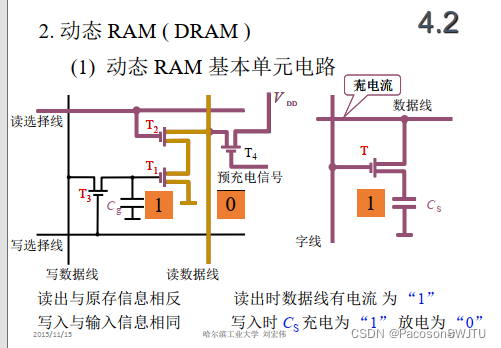

1）动态ram基本电路

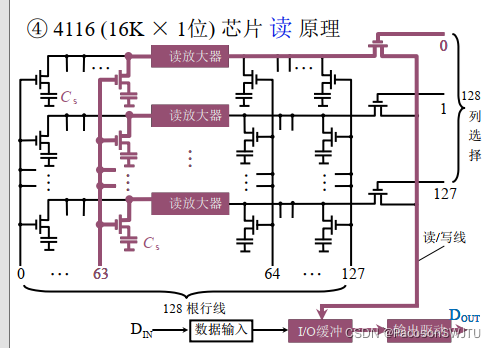

动态ram 4116芯片读原理：
竖方向是行， 横方向是列；
在读放大器的左侧那一行， 电容有电表示0，没有电表示1；
读放大器的右侧正好相反；
读放大器是一个跷跷板电路，左边与右边的电平相反；
4）动态刷新ram
为啥要刷新？
电容非常小，很容易漏电；
在一段时间内，如果不对电容充电，则长时间，电容就会漏电，信息丢失；
动态ram刷新有3种方式：（集中刷新，分散刷新，异步刷新）

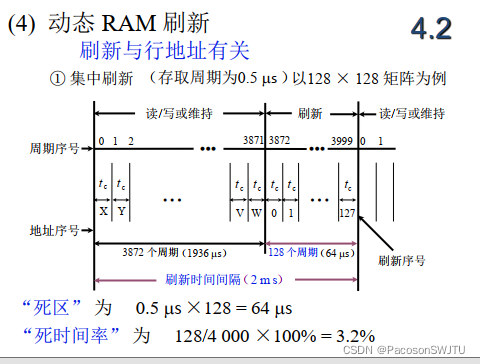

4.1） 集中刷新； 2ms内，对128行地址线进行刷新；
2ms内有4000个存取周期， 前面 3872个周期可以共cpu操作，后面128个周期需要用于刷新电容；也就是说 0.5us*128=64us； 64个微秒内，动态ram是不能使用的；

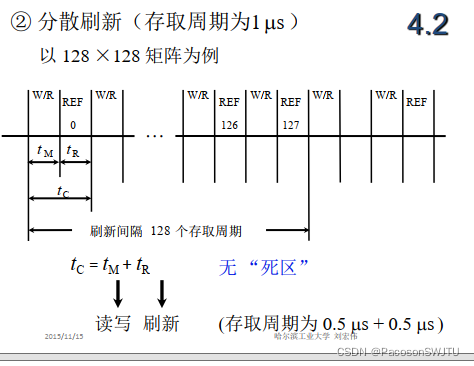

4.2）分散刷新
一半时间用于存取或读写数据，另一半时间用来刷新 动态ram；

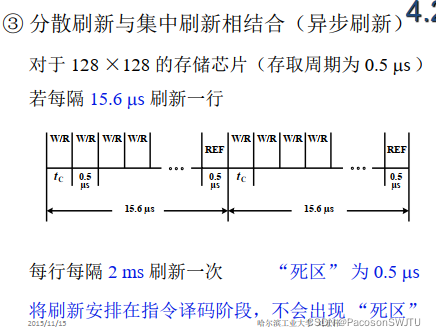

4.3）异步刷新（集中刷新与分散刷新相结合）
【2.3.3】动态ram与静态ram的比较（重要*）
单元电路：
- 动态ram 每个单元电路，包括1个晶体管，1个电容； 简单；
- 静态ram每个单元电路，包括6个晶体管； 复杂；
作用：
- 动态ram 主要用于主存（速度稍慢，慢于静态ram）；
- 静态ram 主要用于缓存（速度快）；

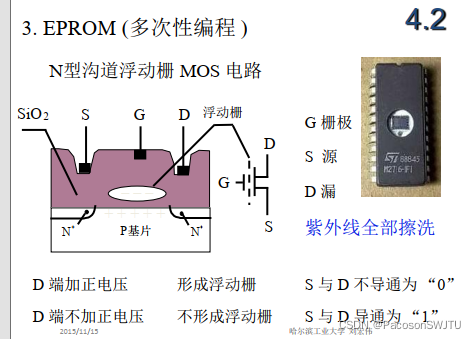

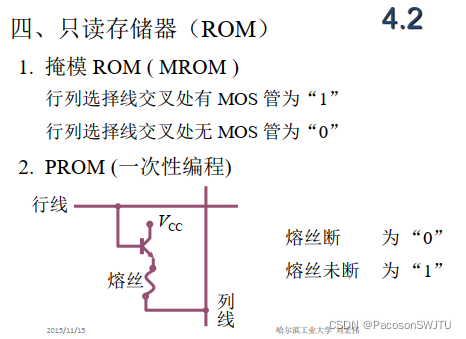

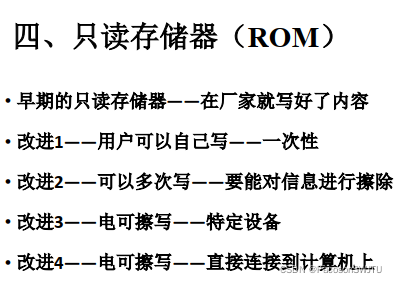

【2.4】只读存储器rom（了解）
【2.5】 存储器与cpu的连接（本章重点内容*）
【2.5.1】存储器容量扩展
- bit位扩展；（存储单元的存储容量扩展）
- 存储字扩展；（存储单元的数量扩展）
- bit位，存储字同时扩展；
问题： 存储器10根地址线，共计1k个存储单元；每个单元存储4个bit位（4位数据）；如何构成 1k*8位 的存储器？
解决方法： 用2个 1k*4bit 的芯片；

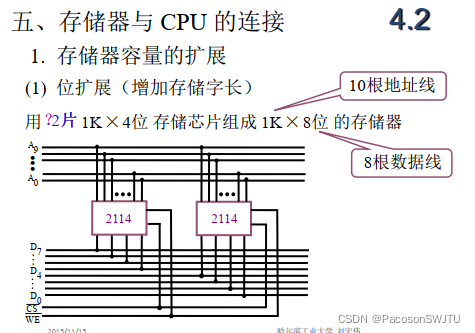

1）bit位扩展（增加单个存储单元的存储容量）：
解决方法：把2个小芯片组合为1个大芯片来用； 同时做读写操作；2个小芯片同时工作；
2）字扩展（增加存储字或存储单元的数量）
2个芯片不能同时工作；
11条地址线；如果第11根A10等于0 选择第1个芯片；如果A10等于1选择第2个芯片；（高位bit A10 作为片选信号）
3）字，位同时扩展
存储空间分配到4个存储器当中，每个存储器两个芯片（2个芯片为一组），共计8个芯片；
- 000000000000~001111111111 = 1k个地址； 给第1组芯片；
- 010000000000~011111111111 = 1k个地址；给第2组芯片；
- 100000000000~101111111111 = 1k个地址；给第3组芯片；
- 110000000000~111111111111 = 1k个地址；给第4组芯片；
A11A10 作为片选信号； 取值为 00， 01， 10， 11 ；
片选信号作用（经过片选译码器译码）：选择一组或一簇小芯片进行寻址；
【2.5.2】存储器与cpu的连接

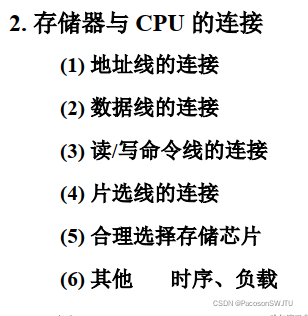

1）地址线的连接：把低位bit作为地址信号；高位bit作为片选信号；
4）片选线的连接：对存储器的访问信号要在片选线进行体现； 每个存储器芯片，都有一个地址范围；（是访问存储器还是IO设备，根据地址范围来判断）
5）合理选择存储芯片；
- 是选择 rom 还是ram？ Rom存储系统程序；ram存储用户程序；
- 是选择2个1k*4还是1个1k*8；
- 芯片数量竟可能少，片选逻辑尽可能简单；

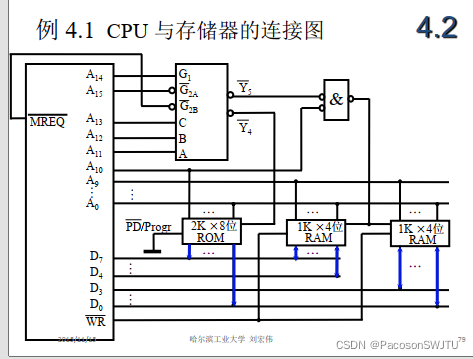

【例】cpu与存储器的连接图
MREQ（低电平有效）信号线一定要用（不要忘记，非常重要）；
只有当 MREQ是低电平时，访问的地址才在存储器范围中；否则访问的是IO设备；
ROM的数据线是单向的； RAM的数据线是双向的；（上图是重点）
【2.6】主存储器校验（跳过）
【2.7】提高访存速度的措施
Cpu访问速度从1985到2002年，每年提升 52%；
但内存每10年访问速度提高50%；
Cpu再快，cpu执行的指令来自于内存；数据来自于内存；结果需要保存到内存中；
如果cpu再快，但内存慢，计算机整体运行速度也提不上来；
提高访存速度的方法有：
- 单体多字系统；
- 多体并行系统；

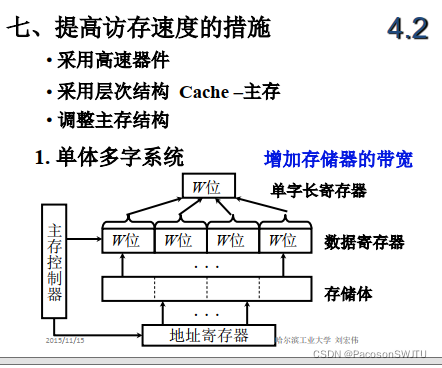

【2.7.1】单体多字系统 （方法1）
增加存储器的带宽，即每次存取多个存储单元（增加了单次存取的bit数）；
CPU一次能够处理的bit（机器字长）为16bit；但存储器字长可以设置为64位；
Cpu 可以一次性取出64位放入数据寄存器以便cpu处理；
问题是： 如果需要的数据不是连续存储在64位数据； 则以上方案不很好；
【2.7.2】多体并行系统（方法2）
多体并行系统：包括4个存储体； 前2位（高位）作为存储器选择信号；后4位是存储体内部地址编码；
有两种方式：
- 高位交叉：体号在前，体内地址在后（在每个存储器内部编址）；
- 低位交叉： 编码方式不一样； 体内地址在前，体号在后（使用所有存储器进行编址）；

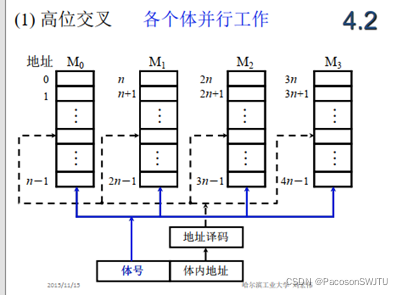

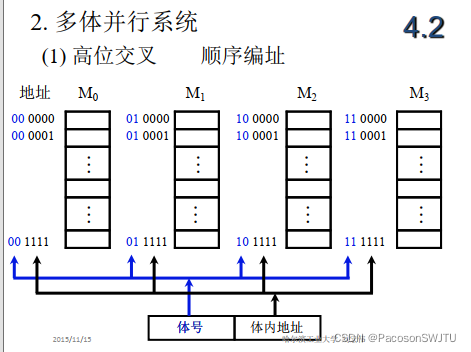

1） 高位交叉 ：各个体并行工作
高位交叉的问题： 程序指令是连续存储的；如果那样的话，就只能对某一个存储器进行访问，无法对其他3个存储器进行访问（因为高位交叉编址不连续，是跳跃的）； 造成某一个存储体非常繁忙，其他闲；
适合存储器容量扩展，但不适合提高存储器带宽；

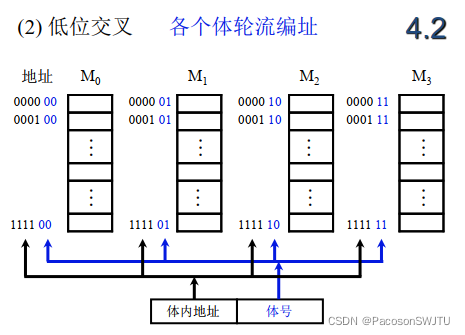

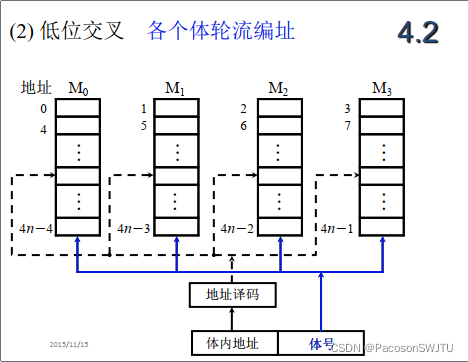

2）低位交叉： 各个体轮流编址

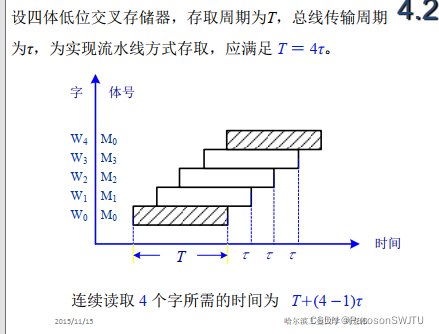

2.1）低位交叉特点：（在不改变存取周期的情况下，增加存储器带宽）
存取周期为T； 总线周期为t（涛）；把存取周期与总线周期区别开；
高位交叉用于存储器容量扩展；
低位交叉用于存储器带宽扩展；

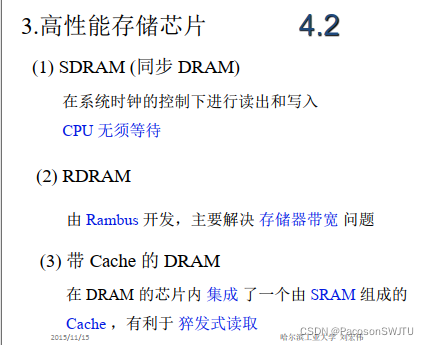

【2.7.3】高性能存储芯片

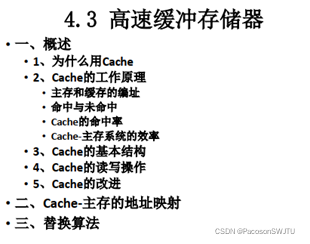

【3】高速缓冲存储器（高速缓存） 单独一篇文章；
为啥引入缓存？
因为cpu的速度再快，但存储器速度跟不上，那cpu整体速度也起不来，因为cpu需要和存储器或内存交互；所以需要在 cpu 和 主存之间添加一种速度比主存快，与寄存器接近的存储介质，即高速缓冲存储器；

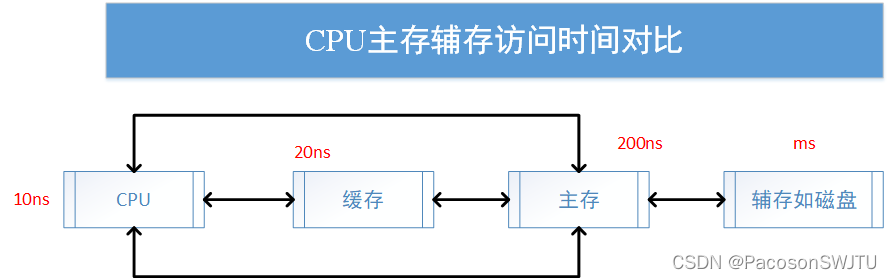

计算机中高速缓存的访问时间如下图：
计算机中高速缓存的物理位置如下图：
【3.1】概述
【3.1.1】问题提出
引入高速缓存可以提高cpu执行速度的理论依据是局部性原理：
- 时间局部性，当前正在使用的指令和数据，还将来还会被使用到；
- 空间局部性： 当前正在使用的指令和数据，其相邻地址的指令和数据也可能会被使用到；

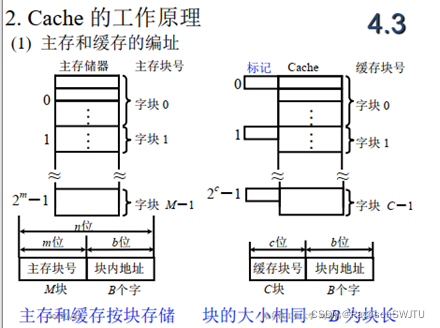

【3.1.2】cache工作原理

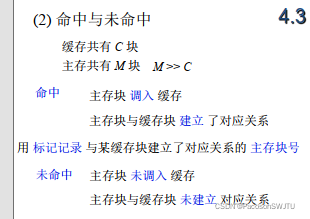

主存有M块； 缓存有C块； M远远大于C；
缓存中：标记存储的是主存块号；

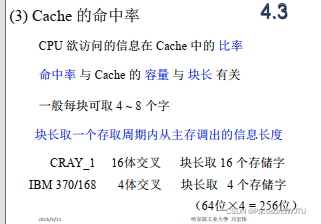

命中率与cache容量和块长有关：
块太小，则cpu从某缓存块中没有取几条指令，则又会去访问内存；
块长：在一个存取周期中从主存调出的信息长度； 如1个块=4个存储字，存储字=存储单元；
效率e的最大值为100%，全部访问缓存；
效率e的最小值为 tc/tm ；

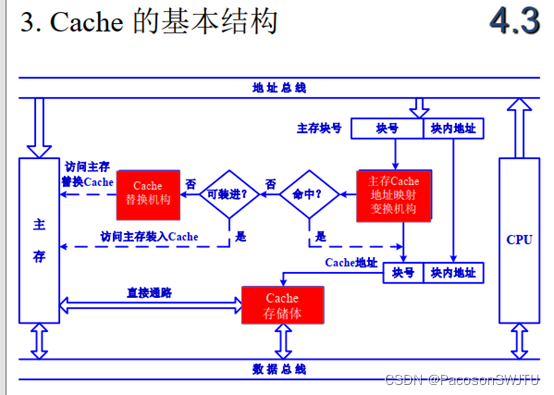

【3.1.3】cache基本结构

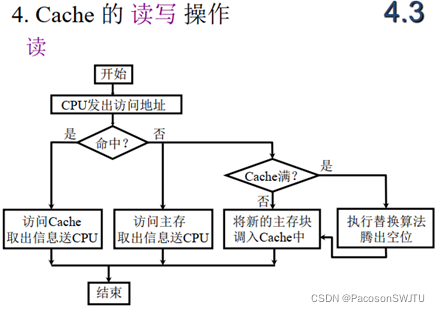

【3.1.4】cache读写操作（非常重要，涉及数据一致性问题）
1.有些操作只在cache写，没有在主存写； 所以写操作一定要注意cache与主存的数据一致性问题（进一步的，我们可以扩展到 jvm的内存可见性问题）；

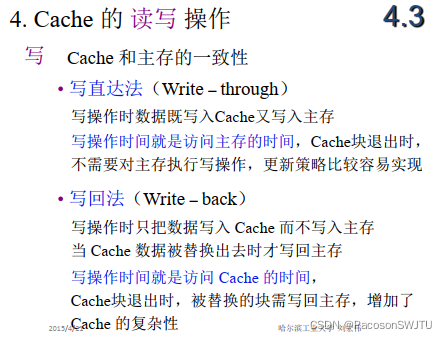

2.Cache写操作：
- 2.1写直达法： 写操作的数据，既要写入cache也要写入主存；
- 2.2 写回法： 写操作的数据，只写入cache，不写入主存； 当cache数据被替换时才写回主存；（cache与主存的数据一致性问题）
如果多个cpu，对同一个内存块都有自己的cache副本，那多个cache副本就存在数据一致性问题； 这是并行计算机体系结构中一个主要问题；

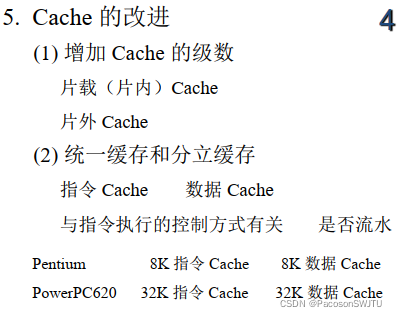

【3.1.5】cache改进
离cpu比较近的cache，直接就把cache做在cpu中，作为集成cache（片内cache）；
Cpu有多个核，每个核都有cache，多个核有共享cache；
统一缓存和分立缓存：
- 统一缓存： 指令和数据放在同一个cache；
- 分立缓存： 指令和数据放在不同的cache；
【3.2】cache与主存地址映射
Cache与主存的地址映射指的是： 主存当中的任意一块，如果要加载到cache的话， 可以加载到cache当中的那些块；根据映射方法不同，有3种映射，如下：
- 直接映射；
- 全相联映射；
- 组相联映射；
【3.2.1】直接映射
主存储器的第0块（或第2^c块），只能放到cache的第0块；
主存储器的第1块，只能放到cache的第1块； … … 这种方法就称为直接映射；
问题： cache的利用率不高；

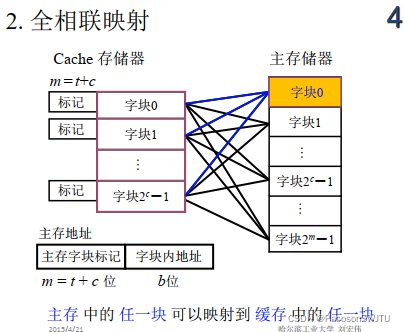

【3.2.2】全相联映射
任何一个块要从主存储器调入cache，只要cache还有空闲块，就可以调入；
则主存块被调用 cache，那它可以被调入cache的任意一个块中；
优点：
- cache利用率高了；
缺点：
- 这会造成判断是否cache命中的电路或逻辑非常复杂，因为需要一个一个去比较；

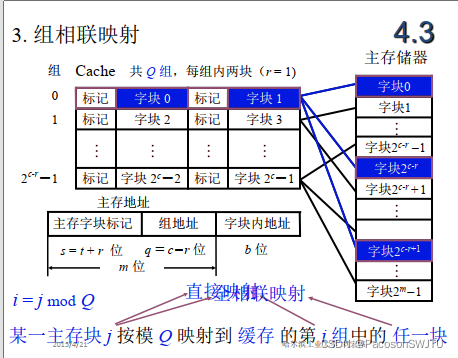

【3.2.3】组相联映射（推荐*）
先把cache分为块； 多个块被分为一个组；如2个块一个组；
把主存储器分为块；多个块被分为一个组；如2个块一个区；
cache组的个数，与主存储器区的个数，是相同的；
cache存放规则： 主存中0区的任意一块，可以放入cache0组的任意一块；
主存1区，对应cache1组；
……
某一主存块J按模Q（cache组的个数）映射到缓存的第i组的任意一块；
【小结1】cache与主存映射的优缺点
- 直接相联：不灵活，cache利用率低，但速度快；
- 全相联： 成本高，速度慢，但cache利用率比较高；
- 组相联： 速度较快，利用率较高；
【小结2】cache与主存映射的3种方式应用场景
- 靠近cpu的cache采用直接相联；
- 中间层次的cache采用组相联；
- 距离cpu最远的cache采用全相联方式；

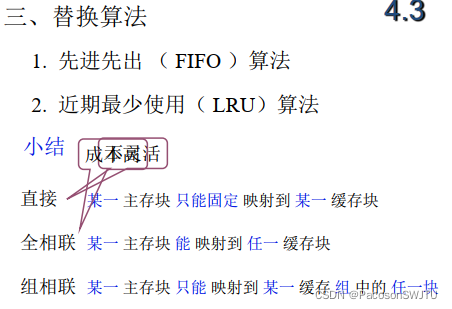

【3.2.3】替换算法
【问题】
- 当cache不够用了， 选择哪一个cache块从cache退出；

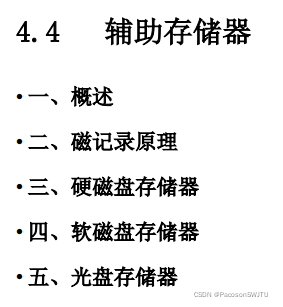

【4】辅助存储器 （了解）
【4.1】概述

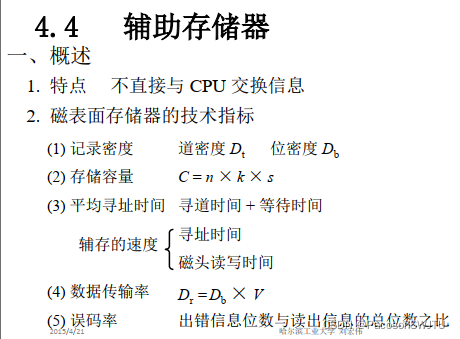

1. 记录密度
- 道密度 Dt：硬盘单位长度有多少个磁道；
- 位密度：Db，单位长度的磁盘保存了多少二进制信息；
2.存储容量 = n*k*s ；盘面 * 每个盘面磁道数 * 每个磁道的二进制信息； 磁盘每个磁道是一个同心圆，越往外，位密度越低；
3.平均寻址时间=寻道时间+等待时间；
- 寻道时间：读写头在硬盘表面进行移动找到指定磁道的时间；
- 等待时间： 找到磁道以后，读写头停止，磁盘旋转，等待给定扇区旋转到磁头下面的时间；

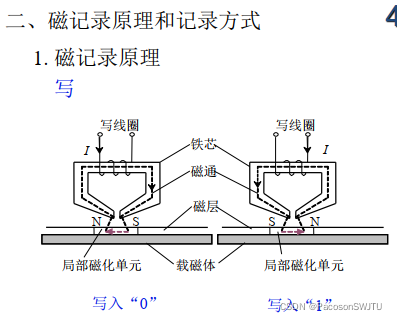

【4.2】 磁记录原理与记录方式

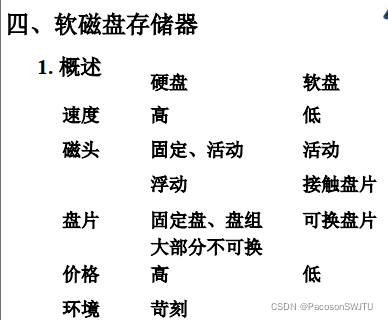

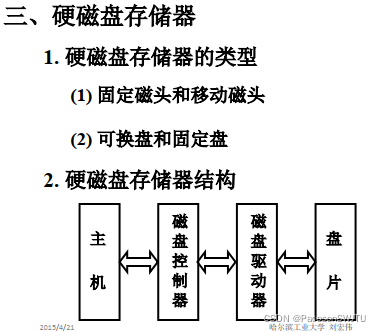

【4.3】 硬磁盘存储器

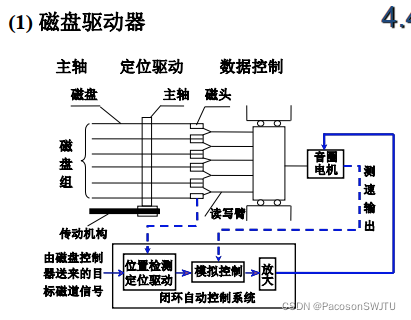

【4.3.1】磁盘驱动器

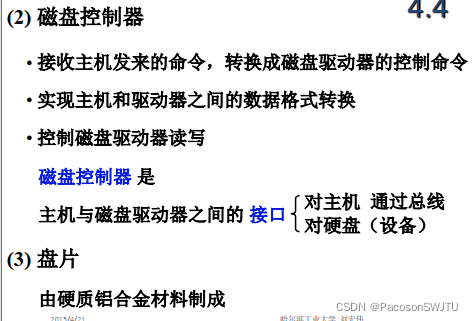

【4.3.2】磁盘控制器

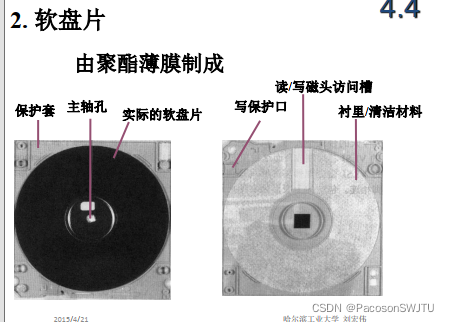

【4.4】 软盘

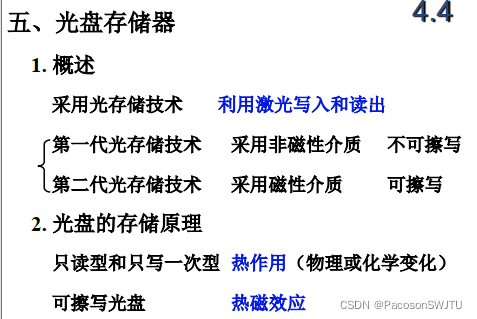

【4.5】 光盘存储器
