使用西门子1200PLC和KTP700触摸屏实现V90伺服电机控制的例子程序,实现V90伺服电机运动控制的西门子1200PLC和KTP700触摸屏例程

西门子1200PLC和KTP700触摸屏控制西门子V90伺服电机例子程序
程序简介:可以实现V90伺服电机的正转、反转控制,相对位置和绝对位置运行,设置电机的当前位置、速度,显示电机的运行状态等功能,5000个脉冲对应一圈,参数设定和显示单位是脉冲

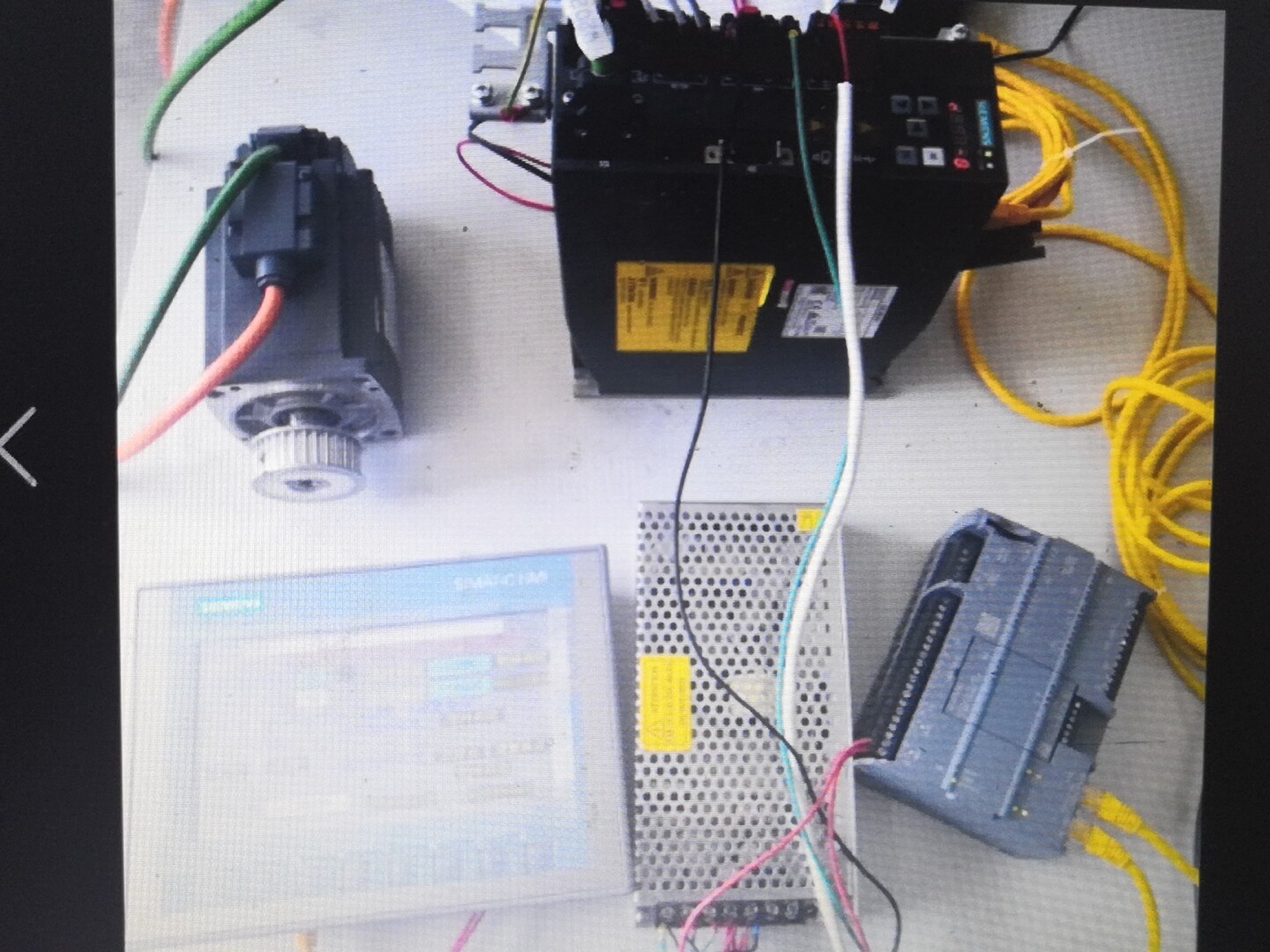

硬件平台:西门子S7-1200PLC(CPU1215C)+KTP700触摸屏+V90伺服电机
软件平台:博图V13 SP1,兼容V14,V15
通讯协议:以太网通讯
PLC的IP地址:192.168.0.1

ID:1614606396609338

z***6


西门子1200PLC和KTP700触摸屏控制西门子V90伺服电机例子程序

一、引言
在工业自动化领域,PLC(可编程逻辑控制器)和触摸屏是常见的控制设备。而西门子1200PLC和KTP700触摸屏是一对常用的组合,在控制伺服电机方面有着广泛的应用。本文以这一例子程序为例,介绍了如何使用西门子1200PLC和KTP700触摸屏来控制西门子V90伺服电机。该程序实现了对伺服电机的正转、反转控制,相对位置和绝对位置运行,设置电机的当前位置、速度,显示电机的运行状态等功能。同时,本文还介绍了硬件平台的配置和软件平台的选择,并给出了通讯协议和PLC的IP地址。

二、硬件平台配置
本例子程序的硬件平台由以下组成:

  1. 西门子S7-1200PLC(CPU1215C):作为控制器,负责接收和处理指令,将控制信号发送给伺服电机。
  2. KTP700触摸屏:作为人机界面,通过触摸屏可以直观地进行参数设置和操作。
  3. V90伺服电机:作为被控对象,根据PLC发送的指令进行相应的运动。

三、软件平台选择
本例子程序使用博图V13 SP1作为软件平台,同时兼容V14和V15。博图软件是西门子公司开发的一款集成开发环境,用于PLC编程和调试。通过博图软件,可以方便地进行程序的开发、调试和维护。

四、通讯协议和IP地址设置
本例子程序使用以太网通讯协议进行通讯。在PLC的设置中,将以太网通讯设置为TCP/IP模式,设置PLC的IP地址为192.168.0.1。通过这样的设置,可以实现PLC和触摸屏之间的数据传输和通讯。

五、程序功能实现
本例子程序实现了以下功能:

  1. 正转和反转控制:通过触摸屏上的按钮,可以控制伺服电机的正转和反转运动。
  2. 相对位置和绝对位置运行:可以选择相对位置模式或绝对位置模式,根据相应的输入值进行运动。

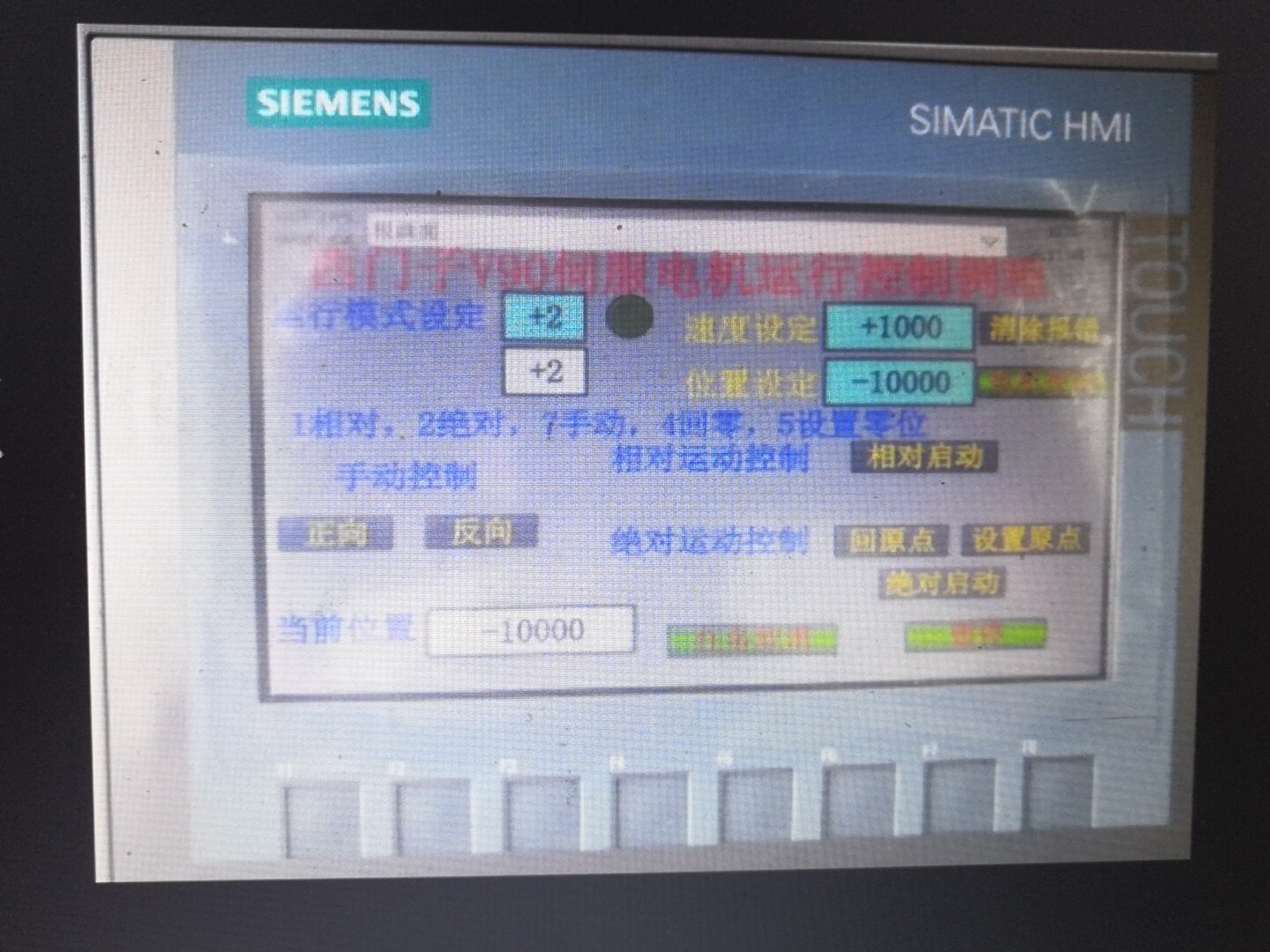

  3. 设置电机的当前位置和速度:通过触摸屏上的输入框,可以设置电机的当前位置和速度。
  4. 显示电机的运行状态:触摸屏上显示电机的运行状态,包括当前位置、速度和电机的运行状态等。

六、总结
本例子程序通过使用西门子1200PLC和KTP700触摸屏,实现了对西门子V90伺服电机的控制。该程序具备正转、反转控制、相对位置和绝对位置运行、设置电机的当前位置和速度、显示电机的运行状态等功能。在硬件配置方面,使用了S7-1200PLC和KTP700触摸屏作为控制器和人机界面,以及V90伺服电机作为被控对象。在软件平台选择方面,使用了博图V13 SP1作为开发环境。通过以太网通讯协议和PLC的IP地址设置,实现了PLC和触摸屏之间的通讯和数据传输。该例子程序的实现为工业自动化领域的伺服电机控制提供了一个实用的示例,并展示了使用西门子1200PLC和KTP700触摸屏的方法和步骤。

七、参考资料

(注:本文根据提供的短语和关键词展开写作,不包含参考文献和参考资料)

相关的代码,程序地址如下:http://imgcs.cn/606396609338.html
