拆个墨水屏

之前萌生了一个用墨水屏做anki卡片的想法，搜了一下，发现有很多价签尾货在卖，于是买来拆开看看。

墨水屏

墨水屏（Electronic Paper Display，简称EPD），也称为电子纸显示屏，是一种模仿纸张效果的显示技术。它具有低功耗、高对比度、宽视角和在阳光下可读等优点，广泛应用于电子书阅读器、电子价签、智能手表等设备中。本文将详细介绍墨水屏的工作原理、优缺点及其应用。

工作原理

墨水屏的核心技术是电泳显示（Electrophoretic Display）。电泳显示利用带电粒子在电场作用下移动的原理，通过控制这些粒子的分布来显示图像。具体来说，墨水屏由多个微小的胶囊组成，每个胶囊内含有带电的黑色和白色微粒。当施加电场时，带正电的白色微粒和带负电的黑色微粒会分别移动到胶囊的顶部或底部，从而形成黑白图像。

以下是墨水屏的基本结构和工作过程：

1. 微胶囊：每个微胶囊内含有带电的黑色和白色微粒，悬浮在透明液体中。
2. 电极：上下两层电极分别施加正电和负电，控制微粒的移动。
3. 显示过程：当上层电极施加正电，下层电极施加负电时，带负电的黑色微粒会移动到胶囊顶部，显示黑色；反之，带正电的白色微粒会移动到胶囊顶部，显示白色。

优缺点

墨水屏具有许多优点，但也存在一些局限性。以下是墨水屏的主要优缺点：

优点：

• 低功耗：墨水屏只有在刷新时才消耗电能，显示静态图像时几乎不耗电，非常适合需要长时间显示内容的设备。
• 高对比度：墨水屏的对比度接近纸张，阅读体验舒适，不易造成眼睛疲劳。
• 宽视角：墨水屏的视角接近180度，从各个角度观看都能清晰显示内容。
• 阳光下可读：墨水屏在强光下依然清晰可见，非常适合户外使用。

缺点：

• 刷新速度慢：墨水屏的刷新速度较慢，不适合显示动态内容或视频。
• 颜色有限：目前大多数墨水屏只能显示黑白图像，彩色墨水屏的技术还在发展中，色彩表现有限。
• 成本较高：相比传统LCD和OLED显示屏，墨水屏的制造成本较高。

应用

墨水屏凭借其独特的优点，广泛应用于以下领域：

1. 电子书阅读器：电子书阅读器是墨水屏最典型的应用场景，如亚马逊的Kindle系列。墨水屏的低功耗和高对比度使其非常适合长时间阅读。
2. 电子价签：墨水屏电子价签广泛应用于零售业，能够实时更新价格信息，减少人工成本，并且在断电情况下依然能保持显示内容。
3. 智能手表：一些智能手表采用墨水屏，以延长电池续航时间，并在阳光下提供良好的可读性。
4. 广告牌和标识：墨水屏广告牌和标识在户外应用中表现出色，能够在强光下清晰显示，并且只在内容更新时消耗电能。
5. 物联网设备：墨水屏在物联网设备中也有广泛应用，如智能家居显示屏、智能标签等，利用其低功耗特性延长设备的电池寿命。

墨水屏的未来发展

随着技术的不断进步，墨水屏的应用前景将更加广阔。未来的发展方向包括：

• 彩色墨水屏：彩色墨水屏技术正在不断发展，未来将能够显示更加丰富的色彩，拓展应用场景。
• 柔性墨水屏：柔性墨水屏可以弯曲和折叠，适用于可穿戴设备和便携式显示设备。
• 更快的刷新速度：提高墨水屏的刷新速度，使其能够显示简单的动画和动态内容，扩展其应用范围。

墨水屏（EPD）是一种具有低功耗、高对比度、宽视角和阳光下可读等优点的显示技术，广泛应用于电子书阅读器、电子价签、智能手表等设备中。尽管墨水屏存在刷新速度慢、颜色有限和成本较高等缺点，但随着技术的不断进步，其应用前景将更加广阔。未来，彩色墨水屏、柔性墨水屏和更快的刷新速度将进一步推动墨水屏技术的发展和应用。

拆

收到的工厂尾货基本上是全新，不过年头有些久了，搬来运去的，外壳难免有点点划痕。

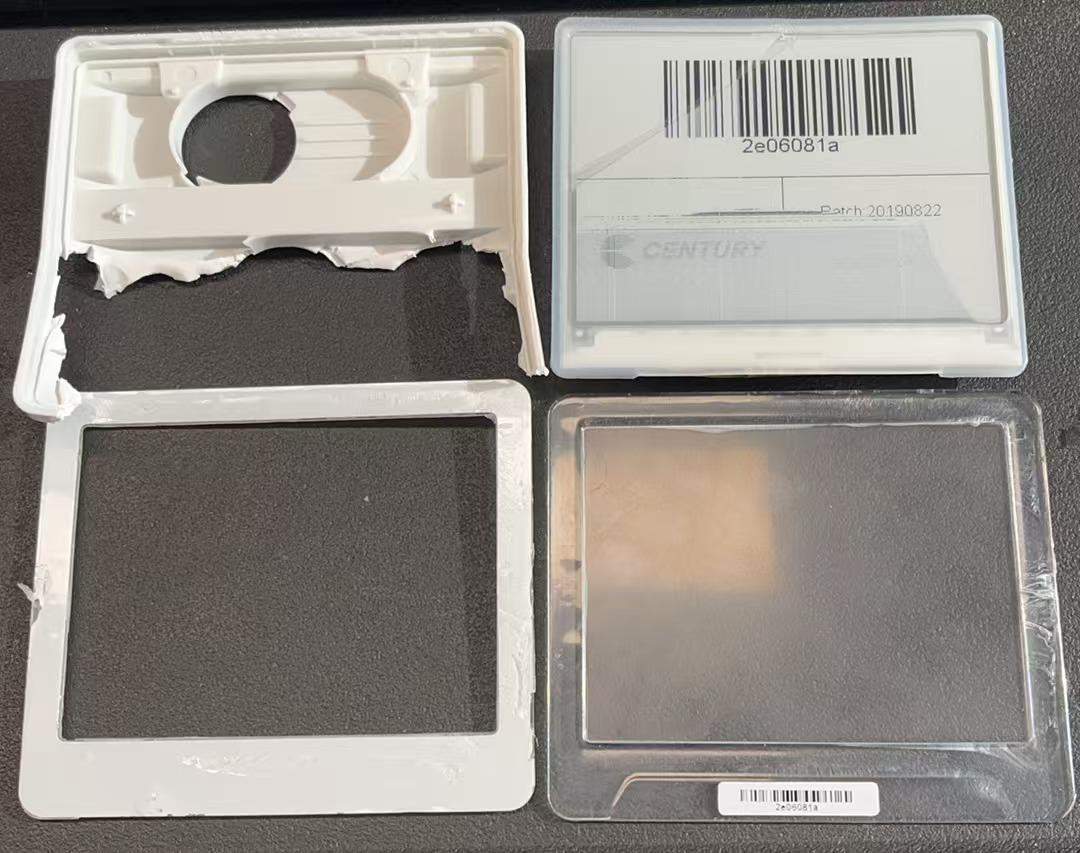

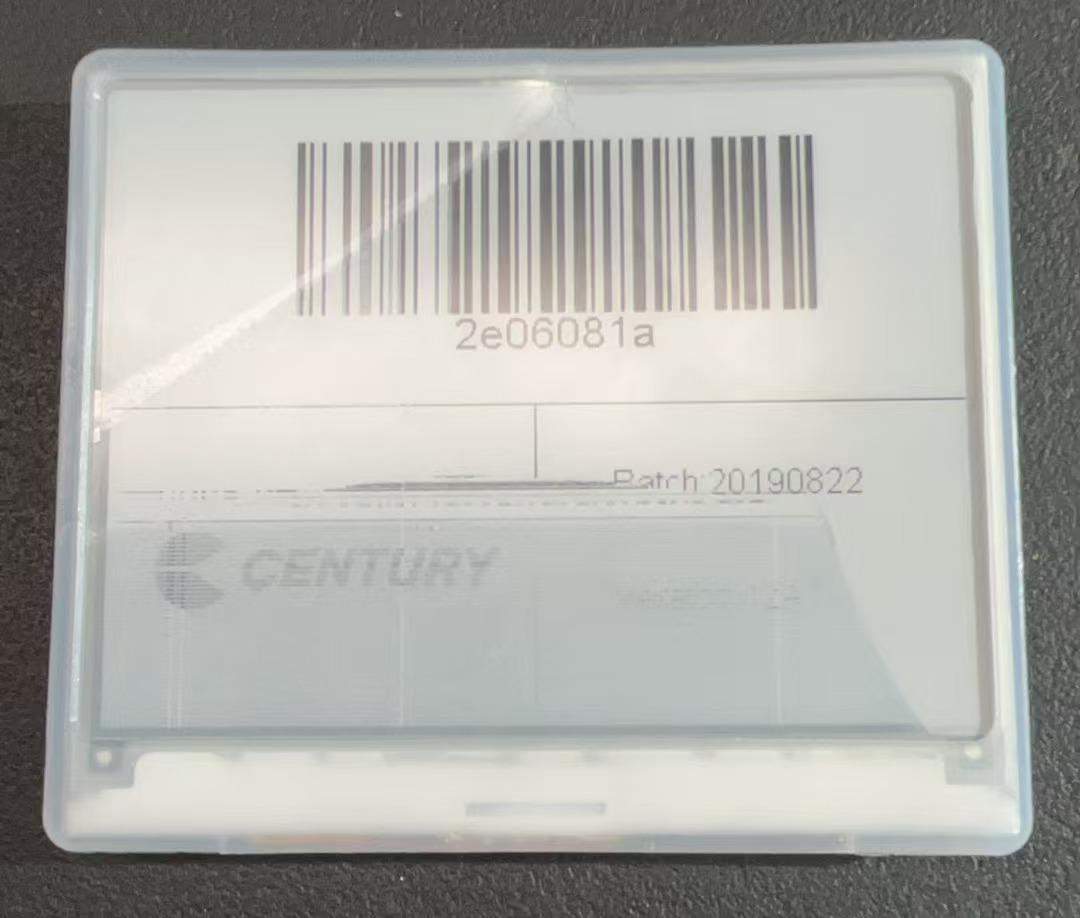

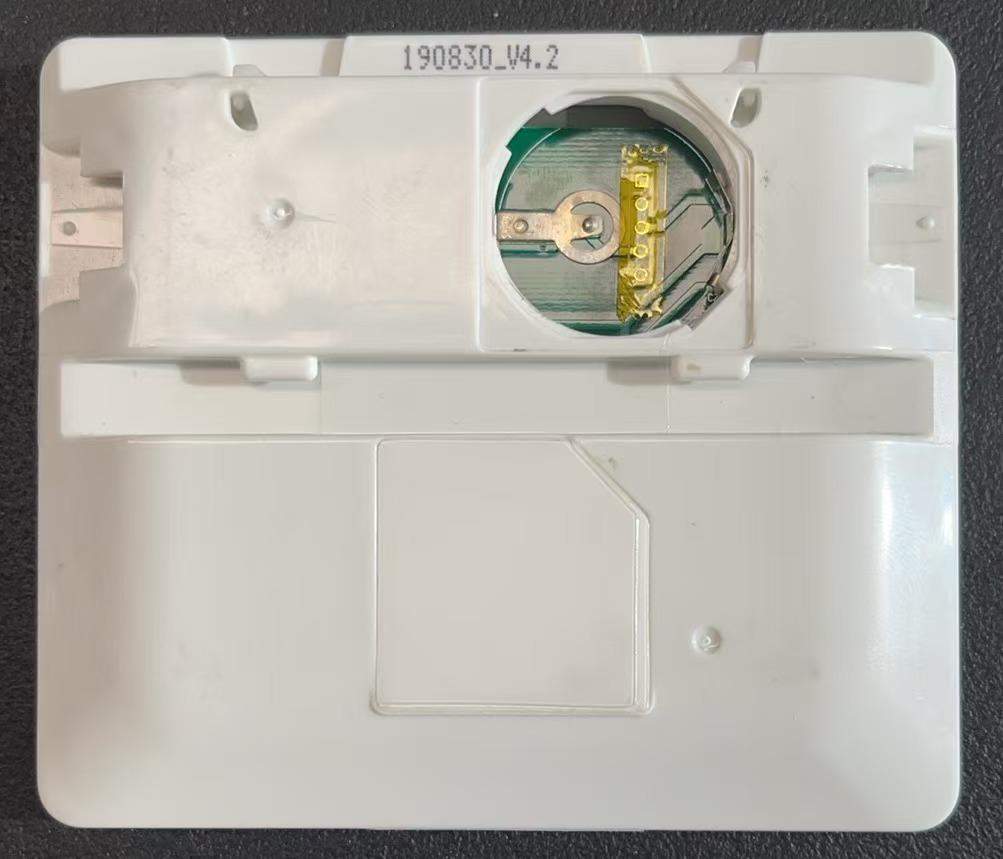

这个价签是一款4.2寸的墨水屏，分辨率为400x300，外壳3层结构，带亚克力面板，背面有电池舱，一共4节CR2450电池，收到时还有电，从丝印上看应该是2019年生产的。这个外壳用胶水粘合，拆开比较困难，稍有不慎容易把屏幕弄坏。

第一次

第一次从背面下部电池口开始拆的，当时没有撬棒等工具，就用剪钳从电池口一点一点剪切，剪切到边缘，然后尝试撕边，本来挺顺利的，后来一着急，就想一下把后盖撬开，结果悲剧了😭

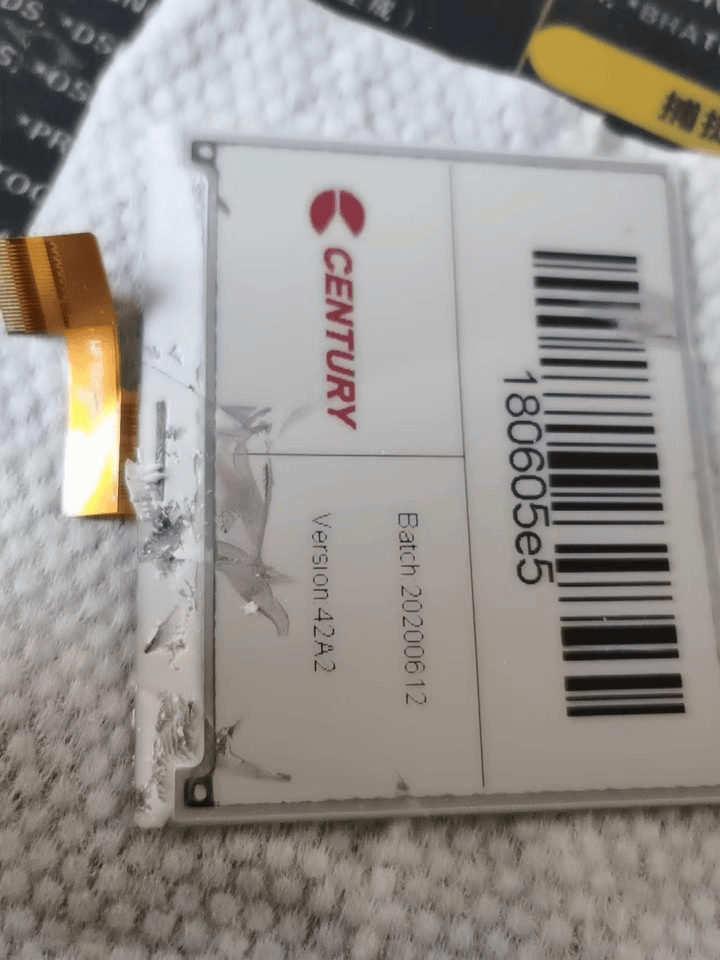

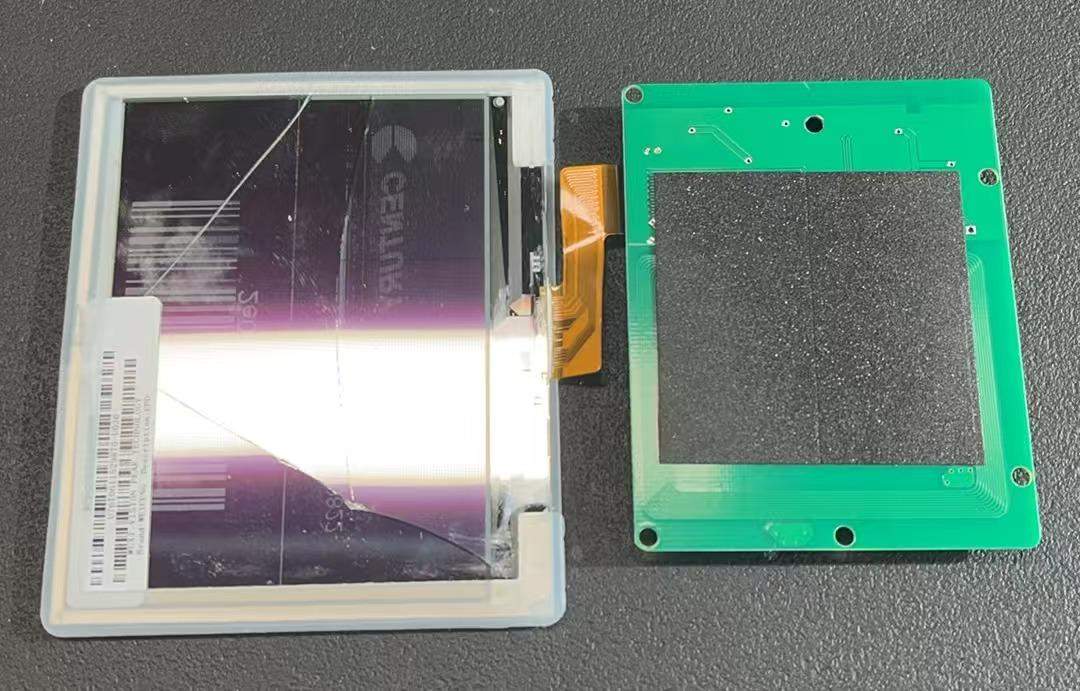

屏幕裂了，可以看到屏幕四边还有硅胶护套，做工还是可以的，就是没啥维护性，估计最初设计时就没想过维护。不过话说回来，这个如果好拆的话，工厂肯定就拆开把墨水屏回收了。

第二次

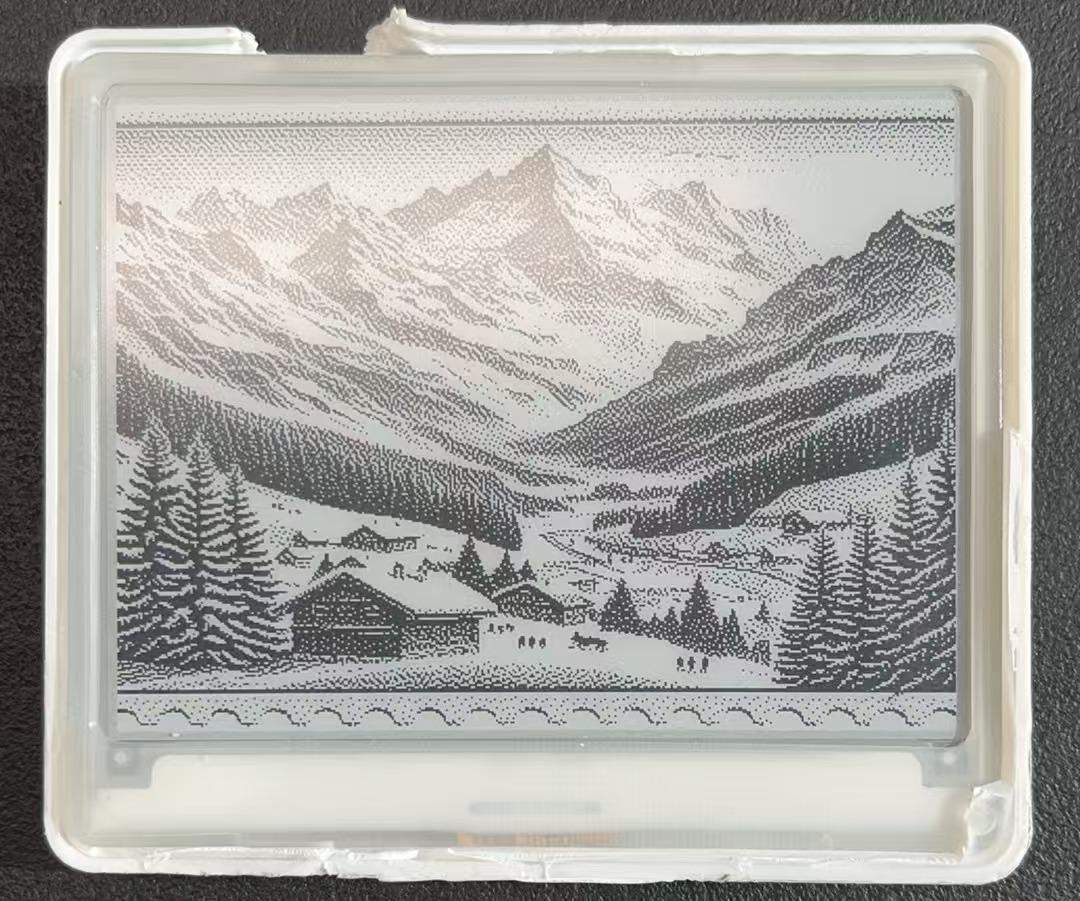

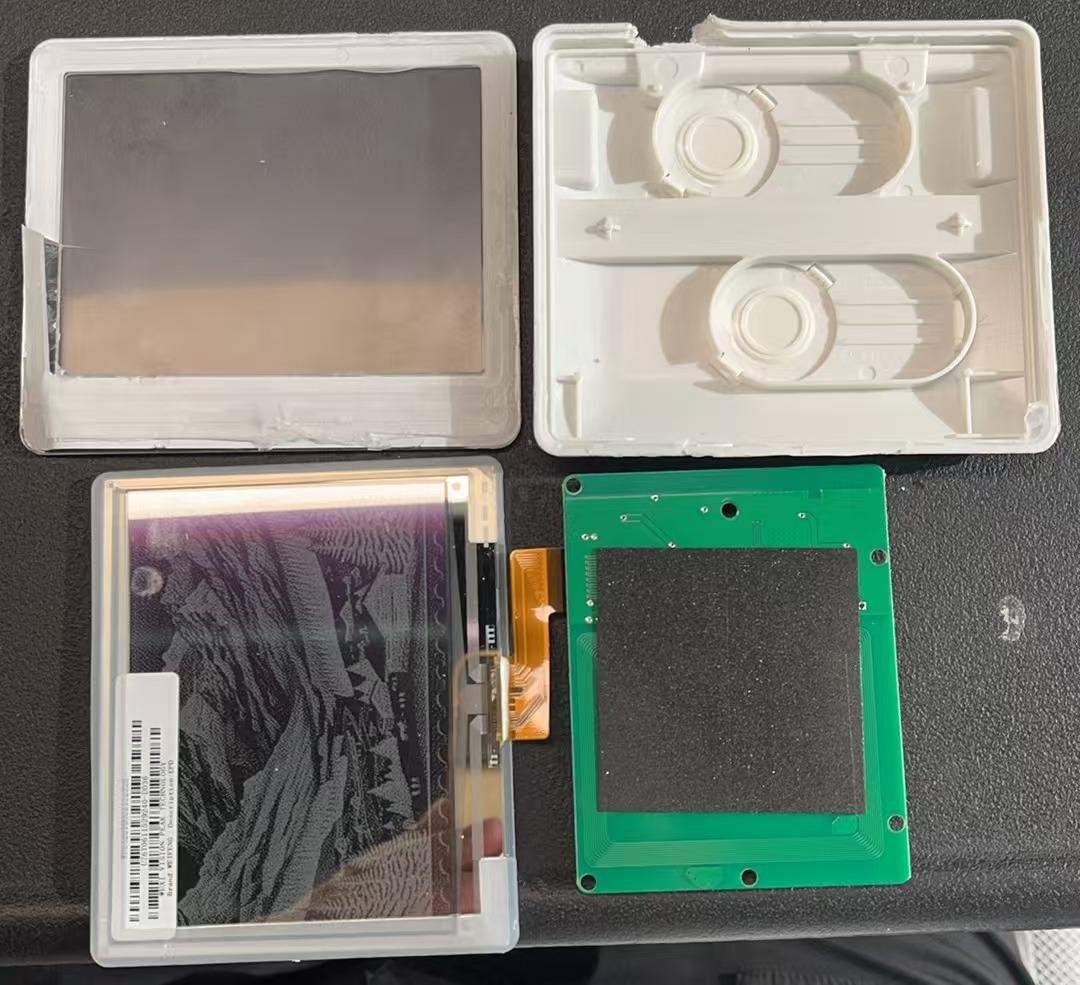

第二次吸取了一点教训，比上一次耐心了一些，这次是从背面上部用剪钳剪开个小口，然后用刀片沿边沿一点一点撬开，这次拆的效果不错，屏幕完好无损。

有网友说用热风枪给后可边沿加热，一边加热一边撬会更容易，我没有试。

Hacking

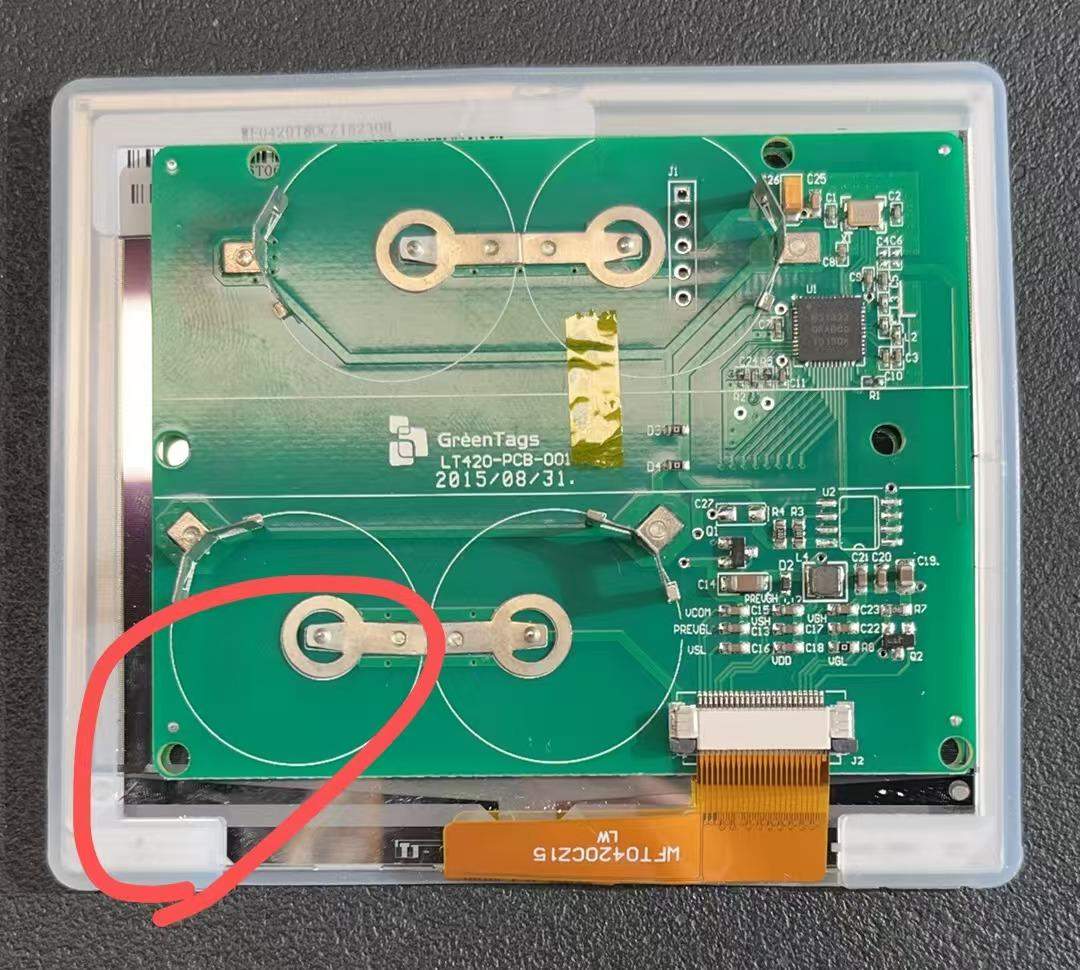

这个价签程序烧写口就留在电池盖下，所以比较容易重刷固件，如果没有特别需求，完全可以不拆直接用。

从上到下依次为：

• Pin 1：SWDCK
• Pin 2：SWDIO
• Pin 3：VDD
• Pin 4：GND
• Pin 5：TXD

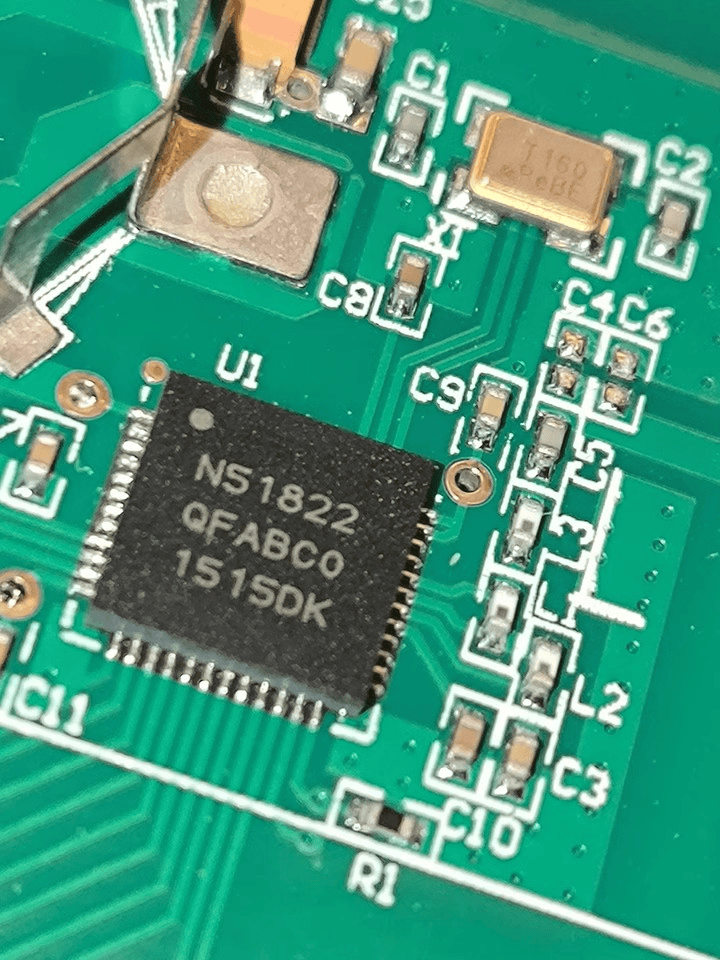

这个价签的主控是Nordic的nRF51822，应该是用的nRF5 SDK开发的，可以用nRF Connect Programmer烧写固件，当然也可以用别的烧写工具。

印象中这个芯片是支持任意引脚重配置的，所以Pin 5的功能可以通过固件修改。

这个板子的U2位置是一个空的SOP8封装，实测可以焊接I2C接口的EEPROM芯片，比如放个字库之类的。

目前已经实现了网页控制，可以通过网页上传图片，显示在屏幕上，后续会扩展其它功能。在Windows 10上，web app是可以作为应用安装的，安装后就可以在开始菜单中找到了，甚至可以设置开机启动。

感兴趣的朋友可以加入微信交流群，一起讨论和分享。

仓库地址：https://github.com/pengwon/epd42

购买

读者朋友可以淘宝搜“墨水屏 4.2”挑选购买，也可以先复制下面的口令再打开淘宝，给大家准备了一点小折扣👇

38₤lxQHe1pVOv6《 https://s.tb.cn/h.T87cY3U  HU9046 boringhex 4.2寸墨水屏

赞赏本文的读者朋友会收到10元的优惠券，参与开发（包括但不限于GitHub仓库）的朋友可以获取免单。

另外，还有几片已经拆好的墨水屏和板子，有需要的朋友可以私信我。

案例

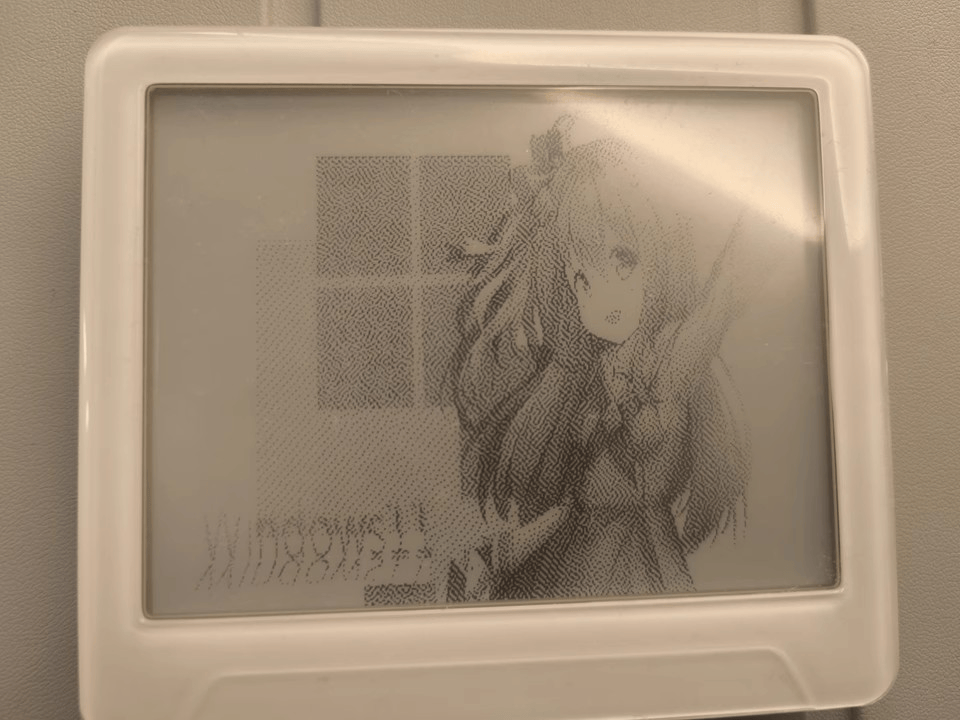

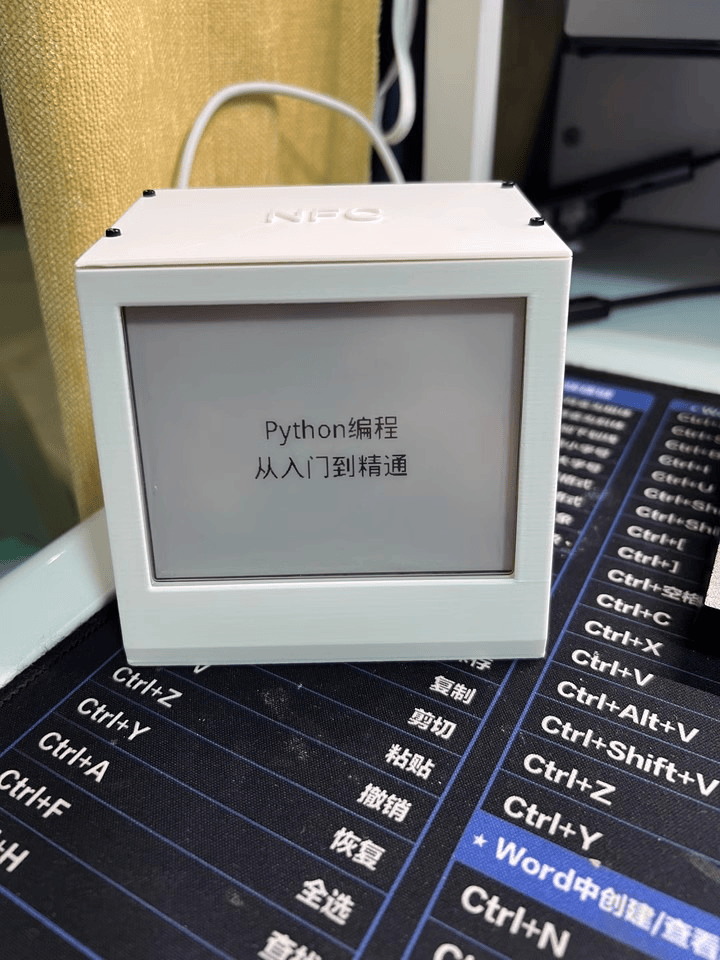

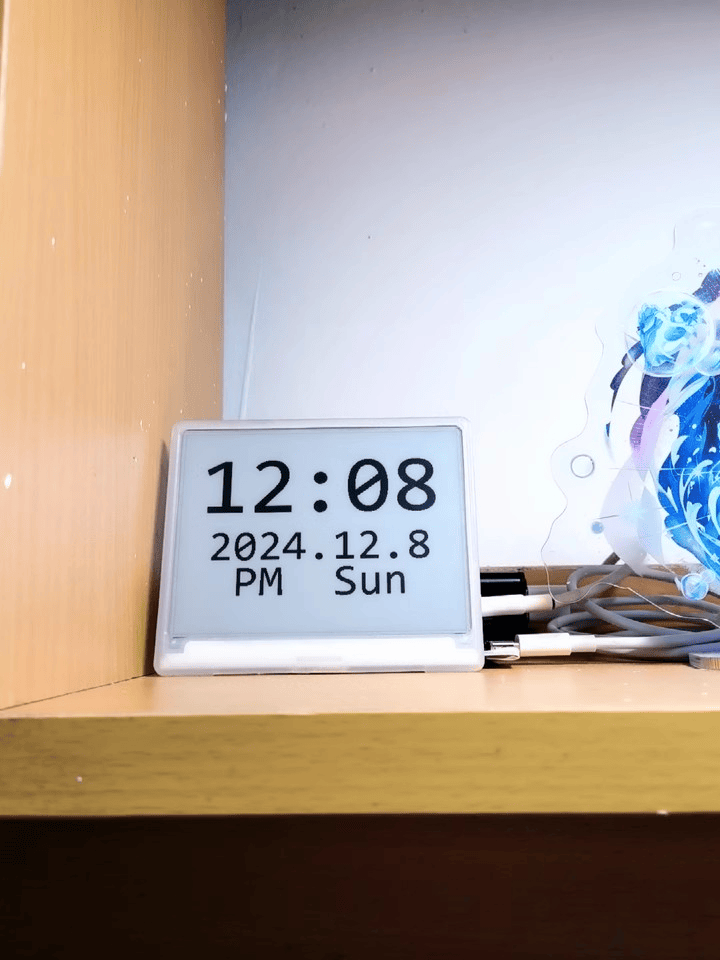

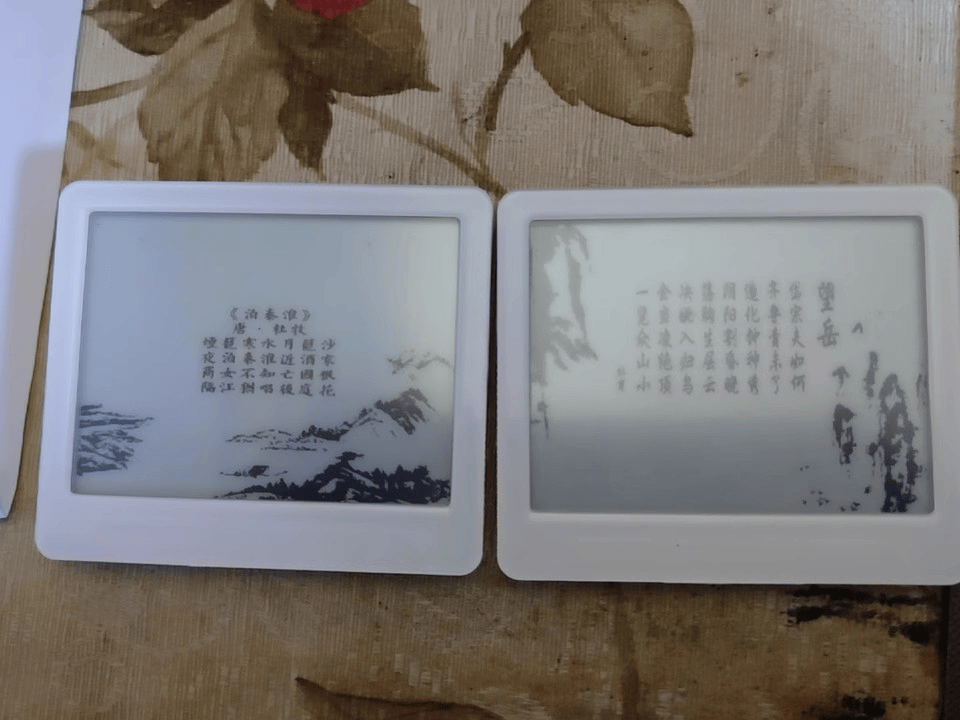

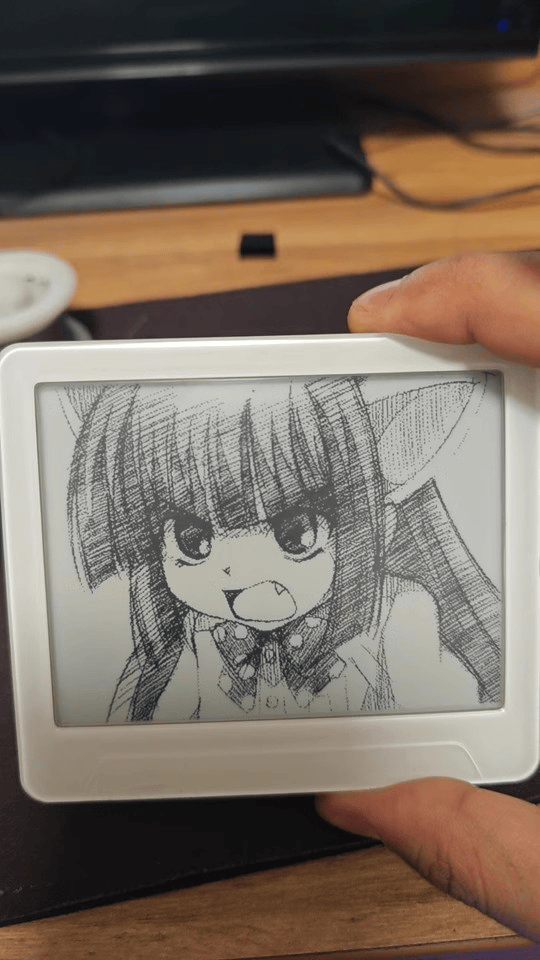

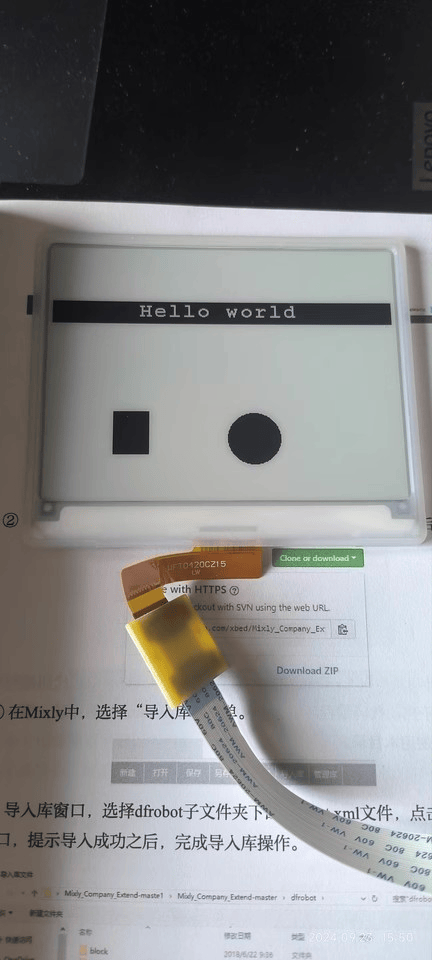

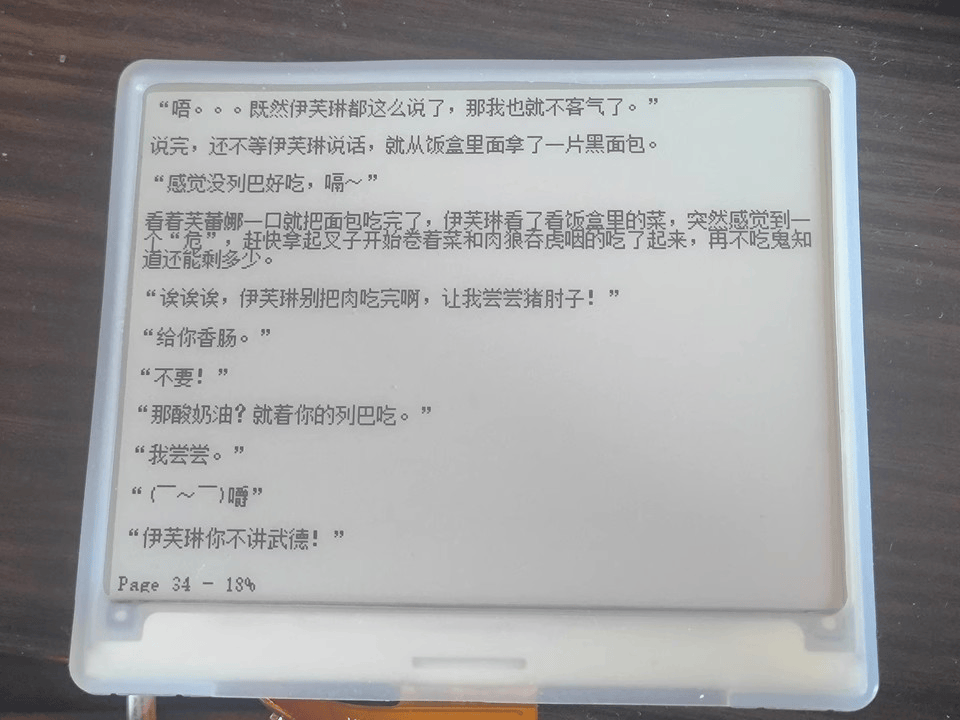

以下是网友分享的一些图片：
