电子价签折腾（备份）日记之 汉朔 Stellar-M

电子价签折腾（备份）日记之 汉朔 Stellar-M

起因是自己和朋友聊天聊到了墨水屏，然后一时兴起在闲鱼上买了几块
先来折腾 汉朔 Stellar-M。

汉朔Stellar-M配置大致如下：
主控： msp430g2553
flash： 25vq218t
无线模块： a7106
屏幕： HINK-E0213A04（焊接式）

相关资料已经打包上传至网盘，如有需要上传至其他网盘，请在评论区留言。
百度网盘：提取码：ug1a 链接：https://pan.baidu.com/s/1u2dGLjBfpEtdOAFFxr_Pug?pwd=ug1a

想要向msp430g2553烧录程序，需要使用对应的下载器。
可以用专门的烧录设备，但那样比较贵。
经过一番查找，找到了自认为成本较低的方案：通过msp430的BSL串口烧录。

此方案需要使用带有一下针脚的烧录器：3.3V、GND、TXD、RXD、DTR、RTS

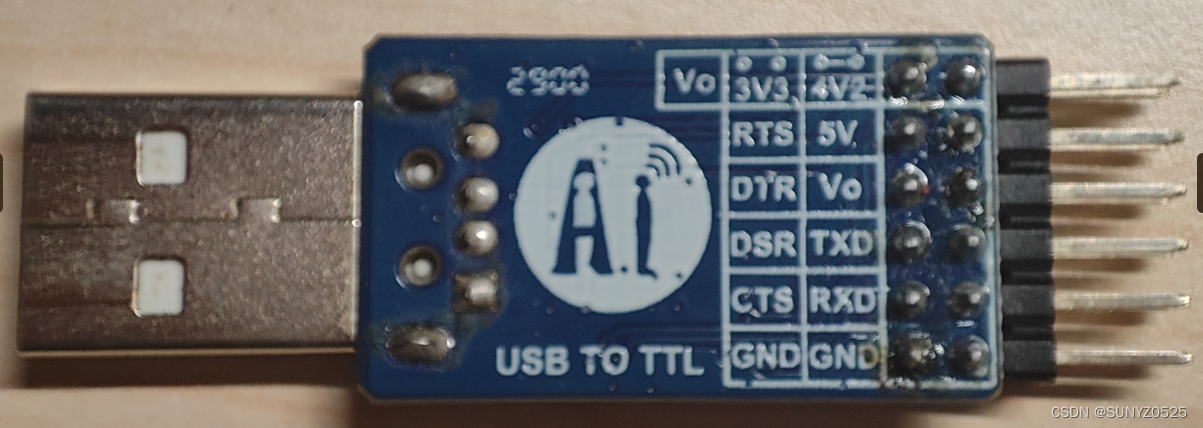

我使用的是安信可的CP2102USB2TTL

引脚定义与连线

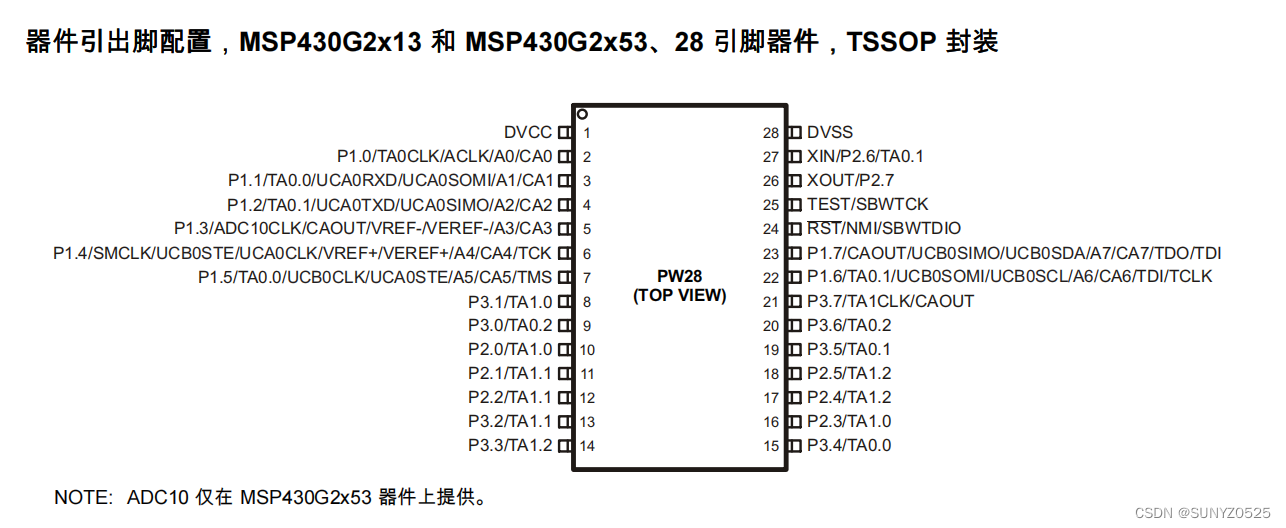

经过查阅msp430g2553的datasheet和其他资料：需要用到的烧录点由6个，分别是pin1（DVCC），pin3（P1.0），pin7（P1.5），pin24（RST），pin25（TEST），pin28（DVSS）。

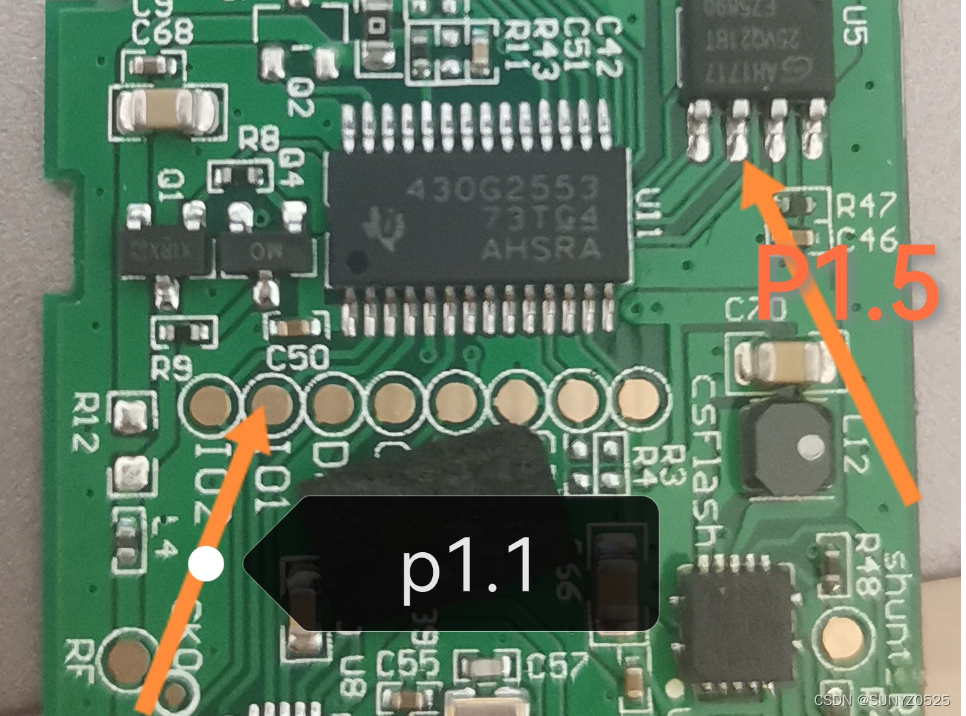

PCB图：这里引用其他博主的图片

按照下面的方式接好线即可

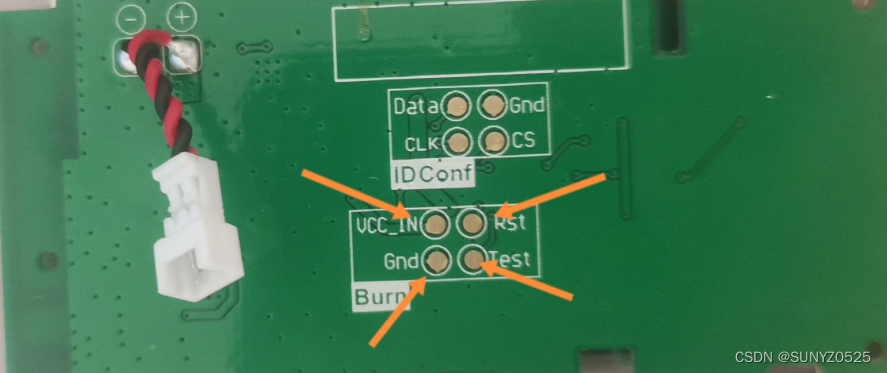

烧录器>>主板
DTR >> RST
RTS >> Test
GND >> GND
3.3V >> VCC
TXD >> P1.5
RXD >> P1.1

软件配置

MSP430系列教程 开发环境搭建：
https://blog.csdn.net/poxioa/article/details/126002312

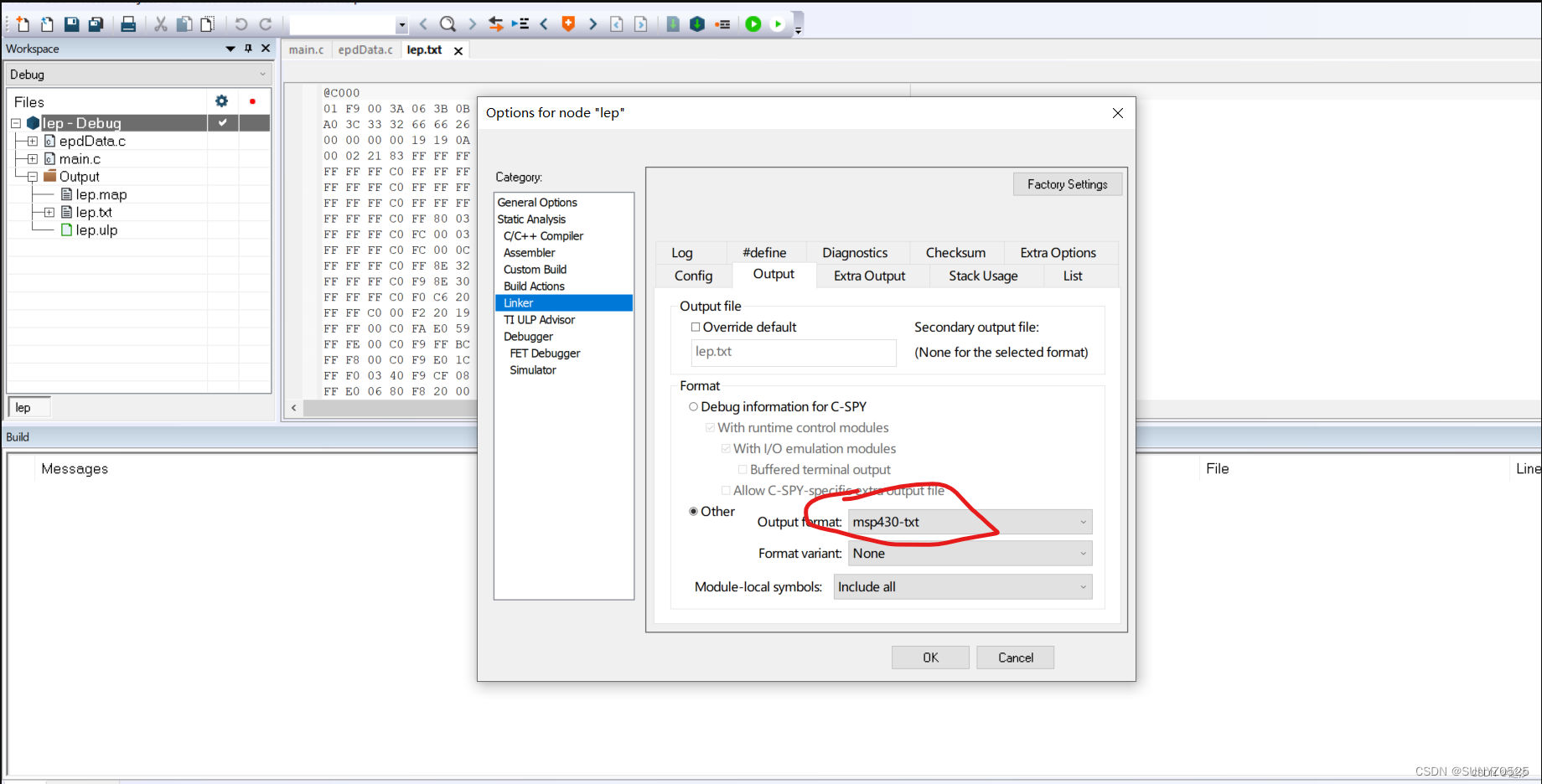

软件安装好后在工程中进行如下配置：右键左侧Workspace栏中的XXX-Debug，选择Options–Linker–Output–Format–Other–Output format–msp430-txt。注意：实际生成的文件名与项目名有关，并不是msp430.txt

后点击make

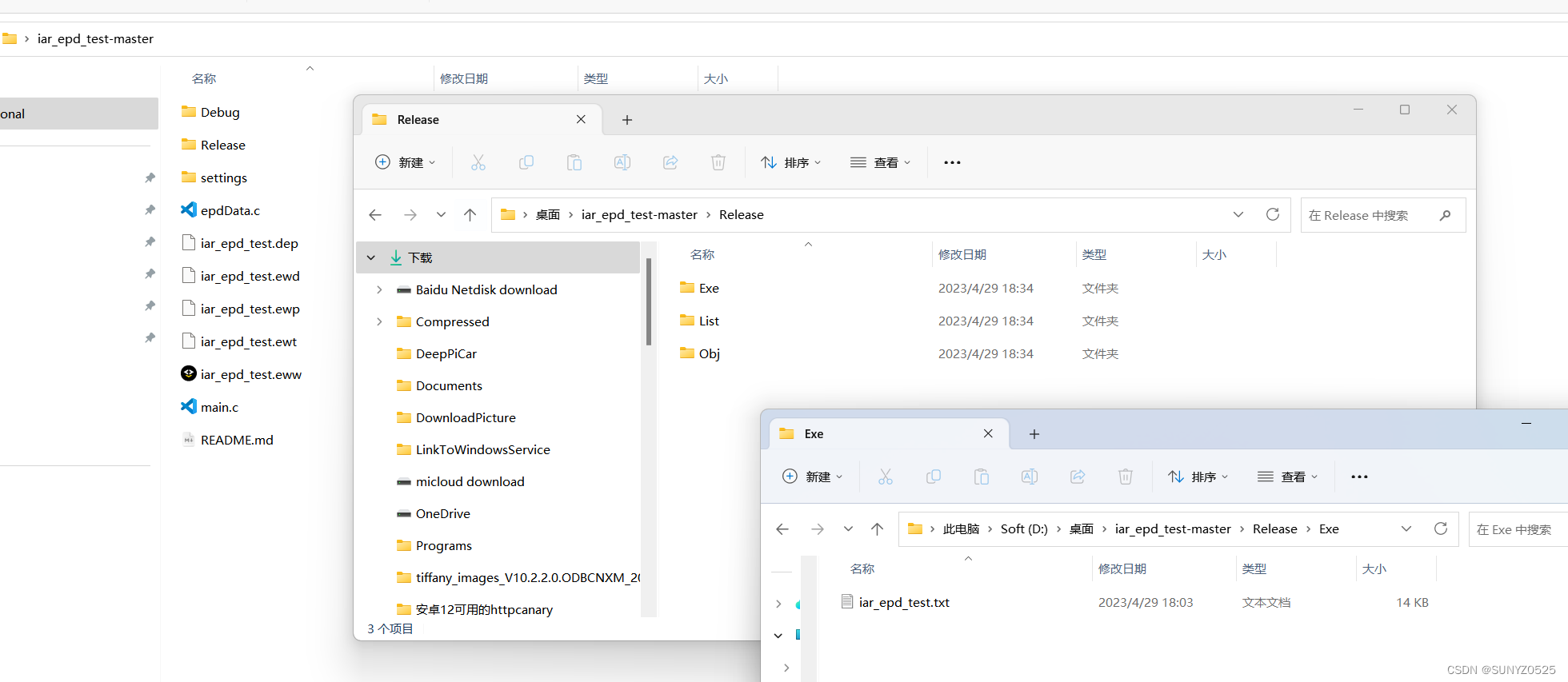

生成的文件在如下目录中。

BSL烧写教程：
https://blog.csdn.net/qq_40425695/article/details/122728414

配置好后等待烧录完成即可。

写在最后：

在收到电子价签之后，我就一直在寻找各种教程，以下是我参考过的资料和教程的链接。

德州仪器官方资料：
https://www.ti.com.cn/sitesearch/zh-cn/docs/universalsearch.tsp?langPref=zh-CN&searchTerm=msp430g2553&nr=8528#q=msp430g2553&numberOfResults=25
MSP430+BSL烧写教程：
https://blog.csdn.net/qq_40425695/article/details/122728414
低成本 汉朔 墨水屏 msp430g2553主控 改造完整案例：
https://blog.csdn.net/falseloki233/article/details/129135206?spm=1001.2101.3001.6650.4&utm_medium=distribute.pc_relevant.none-task-blog-2_defaultYuanLiJiHua_{Position-4-129135206-blog-116347437.235^v32^pc_relevant_default_base3&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2}default_YuanLiJiHuaPosition-4-129135206-blog-116347437.235^v32pc_relevant_default_base3&utm_relevant_index=3
MSP430系列教程（一） 开发环境搭建（IAR for MSP430 v7.10.1）：
https://blog.csdn.net/poxioa/article/details/126002312
电子价签折腾笔记1 拆解分类（不断更新）：
https://blog.csdn.net/sxhexin/article/details/116347437
