CAD直线显示锯齿，怎样解决和原因

已于 2024-03-03 15:50:08 修改
阅读量2.1k 收藏 1
点赞数 3
文章标签： 产品运营 材料工程
于 2024-03-03 15:47:15 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/PerfectetWorld/article/details/136432790
版权

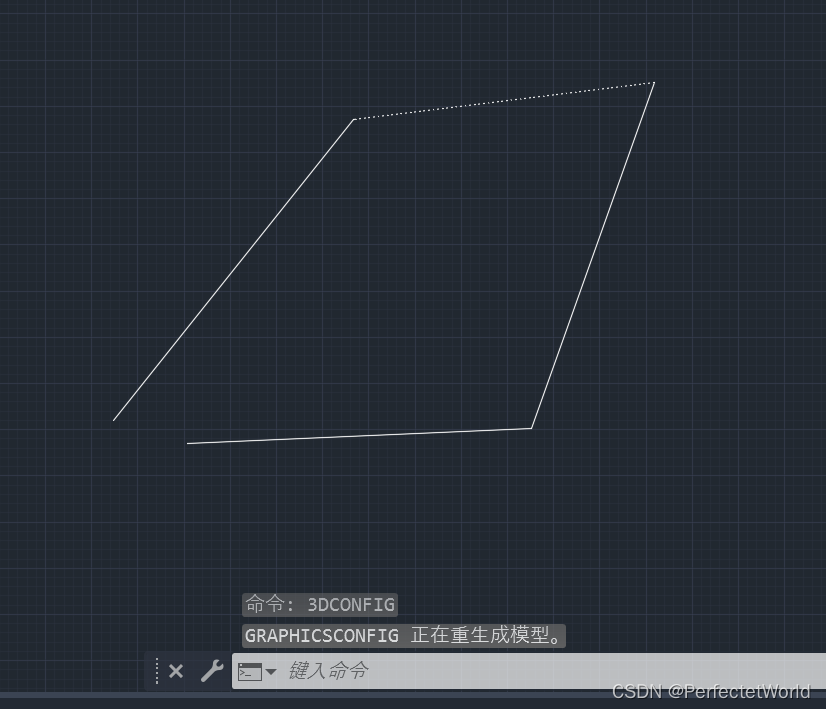

原因：不是0°/90°的直线就会这样显示

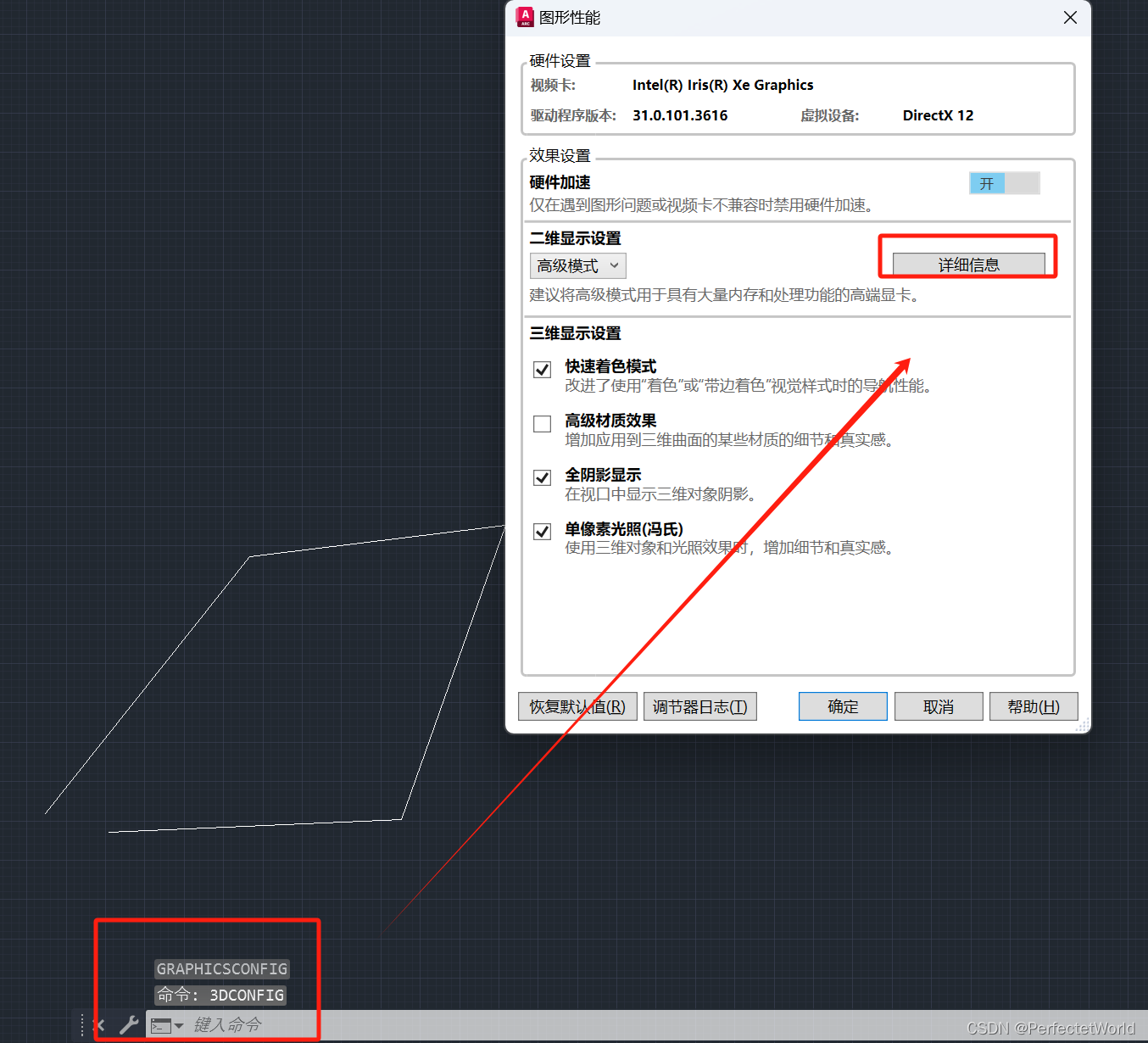

1.输入命令：3Dconfig，打开图形性能，点击详细信息。

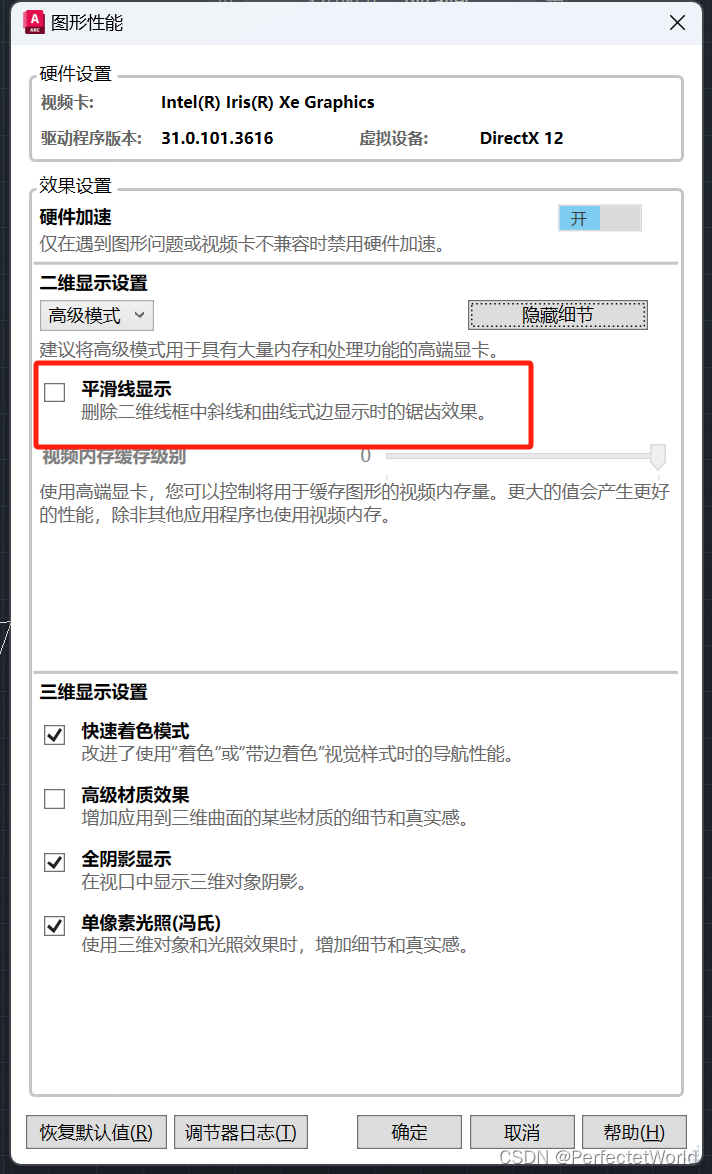

2.勾选平滑线显示

3.直线无锯齿。
