音频系统接线

前言

     作为计算机网络技术毕业以来，基本逃不掉的弱电工程。

  对当时刚开始接触音频系统，未能找到入门接线的自己，有感而发

 音频系统组成

接线方法1（凤凰插音频处理器）：音箱----欧姆头（有四个接线端，用于音箱与功放连接或音箱串并联接）----（音频线：俗称金银线，2芯外加屏蔽层）-------欧姆头（通常1+，1-），接入功放-----卡侬头公----正负地接入输出凤凰插音频处理器

接线方法2（卡侬头母音频处理器）：音箱----欧姆头（有四个接线端，用于音箱与功放连接或音箱串并联接）----（音频线：俗称金银线，2芯外加屏蔽层）-------欧姆头（通常1+，1-），接入功放-----卡侬头公----卡侬头母音频处理器

电脑输出，分左右声道，3.5转出来凤凰插，2根都是输出，还有一个地线。

卡侬头接线，1脚接屏蔽，2脚接+端（又称热端），3脚接—端（又称冷端）；

欧姆头

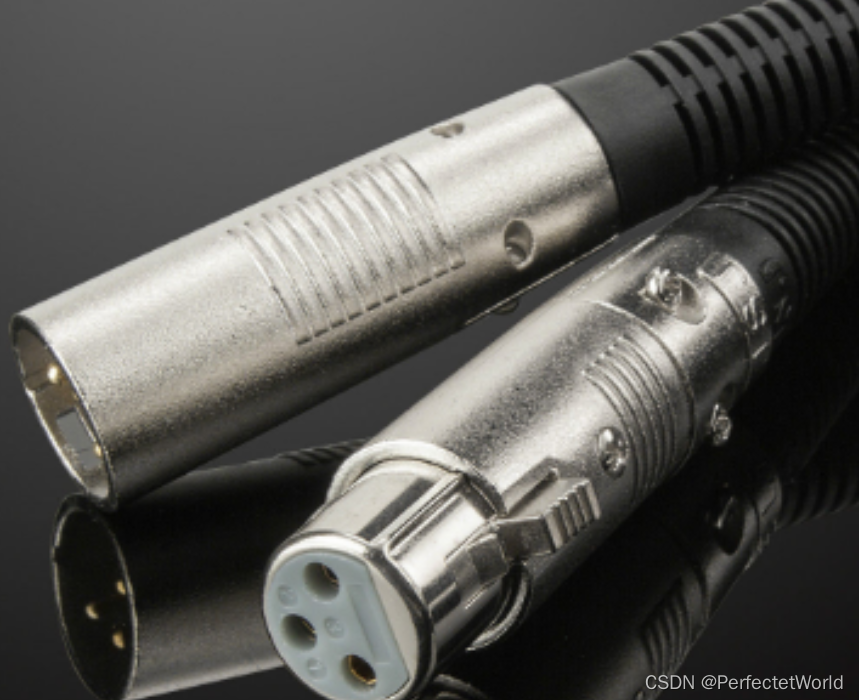

卡侬头（公：带针脚，母：空的）

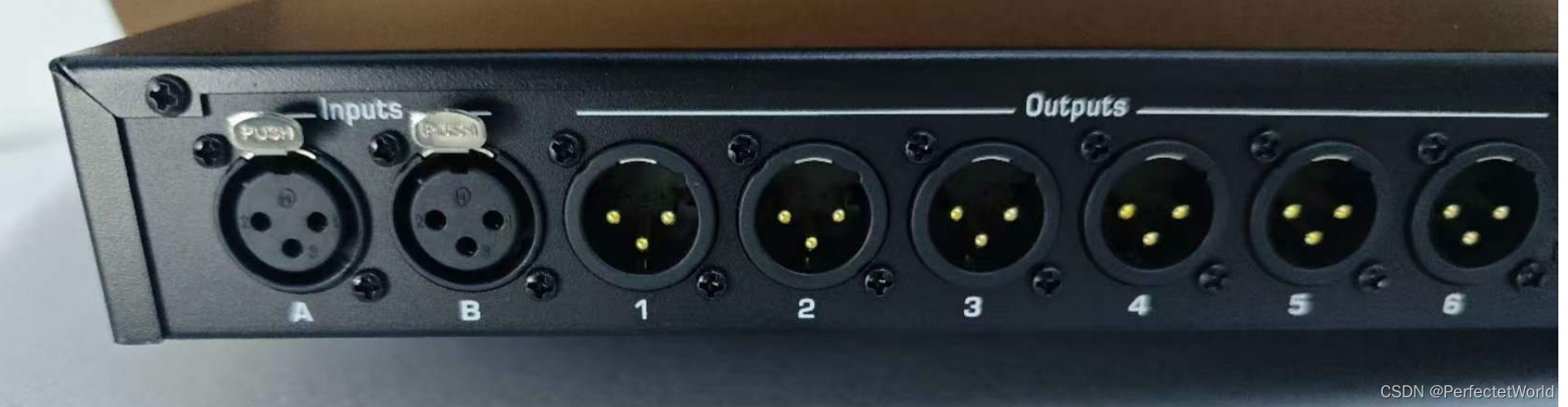

卡侬头音频处理器

凤凰插
