在微观检测领域，传统显微镜常受限于景深较短的问题，难以同时清晰呈现样品不同深度的结构细节，而超景深显微镜凭借独特的技术优势，有效突破这一局限，广泛应用于材料科学、电子制造等领域。深入理解其工作原理，精准把控测试过程中的影响因素，是充分发挥超景深显微镜观测效能的关键。本文将系统解析超景深显微镜的工作原理，并全面梳理影响其测试结果的核心因素。

一、超景深显微镜的工作原理

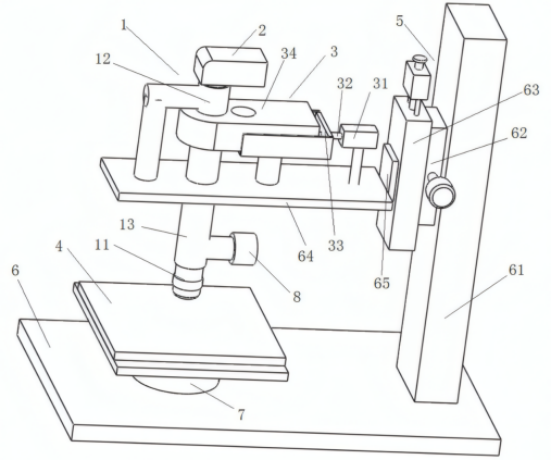

超景深显微镜的构造示意图

超景深显微镜核心依托光学成像原理，通过精密光学组件的协同作用，实现对样品的高分辨率、大景深成像，其技术核心集中在特殊物镜系统与图像融合算法两大模块。

1. 物镜系统

超景深显微镜的物镜具备长工作距离与低倍率波动特性，无需改变样品位置，即可精准捕捉样品不同深度层面的微观细节。相较于传统显微镜物镜，其景深范围实现显著扩大，可在同一视野内清晰呈现从样品表面到特定深度的完整结构，大幅减少因聚焦过程中深度变化引发的图像模糊问题，为多维度观测提供基础支撑。

2. 图像融合算法

在对样品进行扫描成像时，超景深显微镜会连续获取不同焦平面的序列图像。图像融合算法会对这一系列图像进行精细化分析与处理，精准筛选各区域成像最清晰的帧，随后通过无缝拼接与融合技术，融合为具备超景深效果的完整图像。借助该技术，最终呈现的图像可清晰还原样品的三维微观结构，让观察者直观感受微观复杂形态与精妙细节。

二、超景深显微镜测试的影响因素

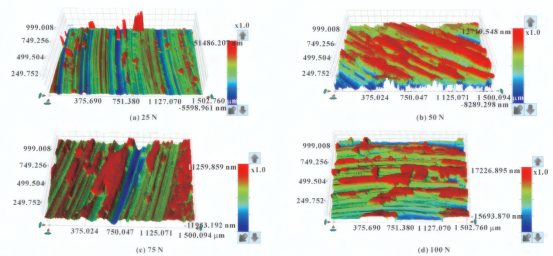

超景深显微镜观测的三维成像

超景深显微镜的测试结果受多种因素综合影响，主要可归纳为样品特性、光学系统参数与环境因素三大类，需针对性调控以保障成像质量。

1. 样品特性

表面粗糙度：样品表面粗糙度较高时，易引发光线散射，导致图像清晰度与对比度下降。对于表面粗糙度过高的样品，需提前进行适当表面处理，如打磨、抛光等，降低散射干扰，优化成像效果。

颜色与透明度：深色或不透明样品可能因吸光导致成像亮度不足；而透明样品则易因折射与反射造成图像失真。针对此类样品，可通过调节光源强度、选用特殊照明模式（如暗场照明）或实施染色处理以优化成像效果。

2. 光学系统参数

物镜选择：不同倍率物镜在景深与分辨率上各有侧重。低倍物镜景深大而分辨率较低，高倍物镜则分辨率高而景深浅。应根据测试目标与样品特性合理选择物镜，必要时可通过切换物镜获取样品不同层面的观测信息。

光源强度与波长：光源强度直接影响图像亮度，过高或过低均会影响成像质量。不同波长光线在穿透能力与分辨率上表现各异：蓝光分辨率高，适用于表面观察；红光穿透性强，适于深层结构成像。需根据具体需求精确调控光源参数。

3. 环境因素

振动：超景深显微镜工作过程中，外界振动会引起样品与物镜间的微位移，造成图像模糊或重影。建议将显微镜置于稳固的防震工作台，并视需要加装专业防震装置，以隔绝振动干扰。

温度与湿度：温湿度剧烈波动可能导致景深显微镜的光学组件热胀冷缩或镜面结露，影响成像性能。推荐在恒温恒湿环境中操作设备，理想条件为温度20–25℃，相对湿度40%–60%。

超景深显微镜的技术原理，为微观检测提供更全面的三维成像，而其测试结果的准确性高度依赖对各类影响因素的把控。深入掌握物镜系统与图像融合算法的协同机制，针对性优化样品处理方式、光学参数设置与环境条件，不仅能充分发挥超景深显微镜的技术优势，还能为各领域的微观研究提供更可靠的数据支撑，推动微观检测技术在实际应用中持续拓展。

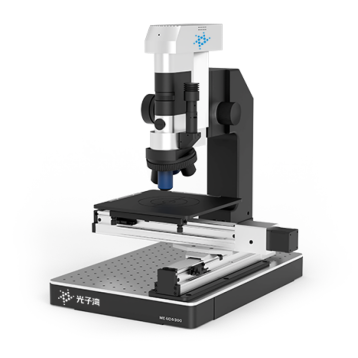

光子湾超景深显微镜

光子湾超景深显微镜用于对各种精密器件及材料表面进行亚微米级三维轮廓测量的检测仪器。与传统的光学显微镜不同，该设备拥有更大的景深、更广的视野、更高的放大倍率、更全的观测角度，足以应对各种极具挑战的观测场景。
