初学MSP430SPI通信

对User’s guide进行了简单翻译并加上了自己的一些理解。
之前用模拟IO写过SPI，今天来试着学下自带的SPI模块
一、基本
1.1 SPI操作模式
 SPI模式中，串行数据将通过多种设备通过一个由master提供的共用的时钟而被接受和发送。一个额外的管脚，UCxSTE,提供传送和发送的使能。
 可以设定三个或四个管脚用于SPI数据交换
 ·UCxSIMO:slave in ,master out
 ·UCxSOMI:slave out,master in
 ·UCxCLK:SPI clock
 ·UCxSTE:slave传送使能
  当四个管脚时候允许多个设备共用一个总线，不用于3个管脚模式
1.2 SPI初始化和重置
  同UART设定，USCI被PUC或是UCSWRST重置。当配置的时候，首先UCSWRST=1，接着配置端口，然后UCSWRST=0,最终中断使能打开。

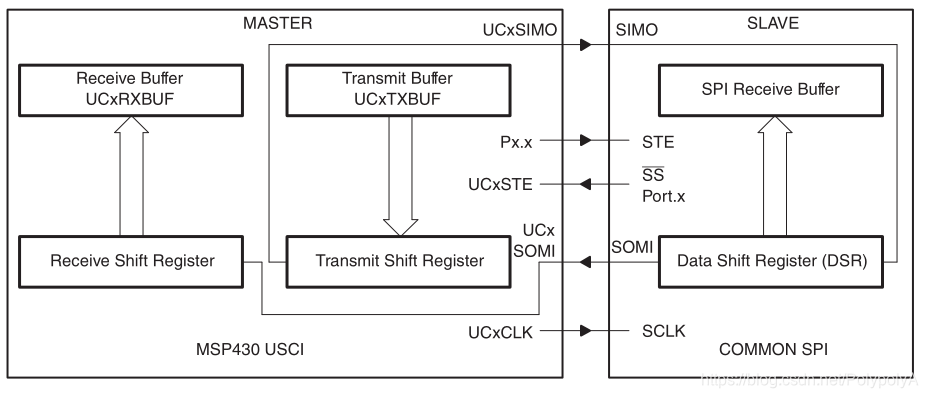

1.3主机模式（Master 模式）
   不论是主机模式还是从机模式的原理图都十分简单…

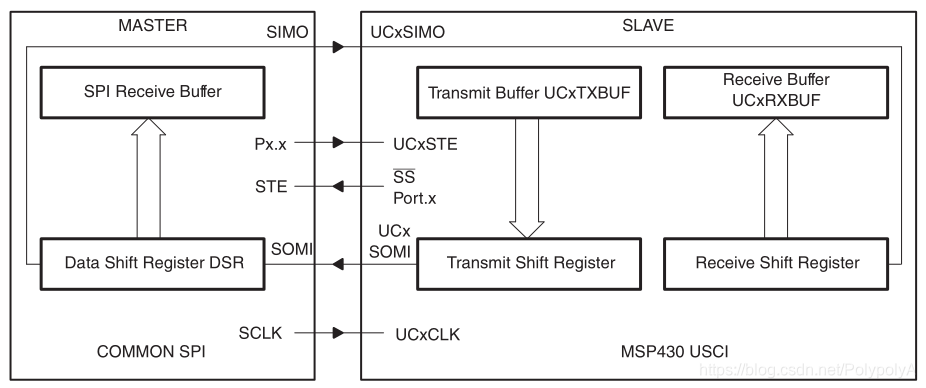

1.4从机模式

1.5传送使能和接受使能
 主机模式中，当数据写入UCxTXBUF中时，时钟被产生，数据开始传送。
 从机模式中，传送发生在主机提供时钟的时候。
 SPI在传送被激活的时候接受数据，接受和传送能够同时发生。
1.6时钟控制。
 UCxCLK由主机提供，当UCMST=1时，bit CLK被UCxCLK管脚提供。当UCMST=0时，时钟由主机提供（这个时候是从机）。传送的时候还发送和接受都使用同一个时钟，同样的速度。
16位的时钟速率控制寄存器：UCxxBR1和BR0，和UART模式一样。但是这个是bit clkock.调制在SPI模式中不需要。USCI_A中，UCAxMTL应该被清零。
 计算公式为：
 fbit-clock=fBRCLK/UCBRx

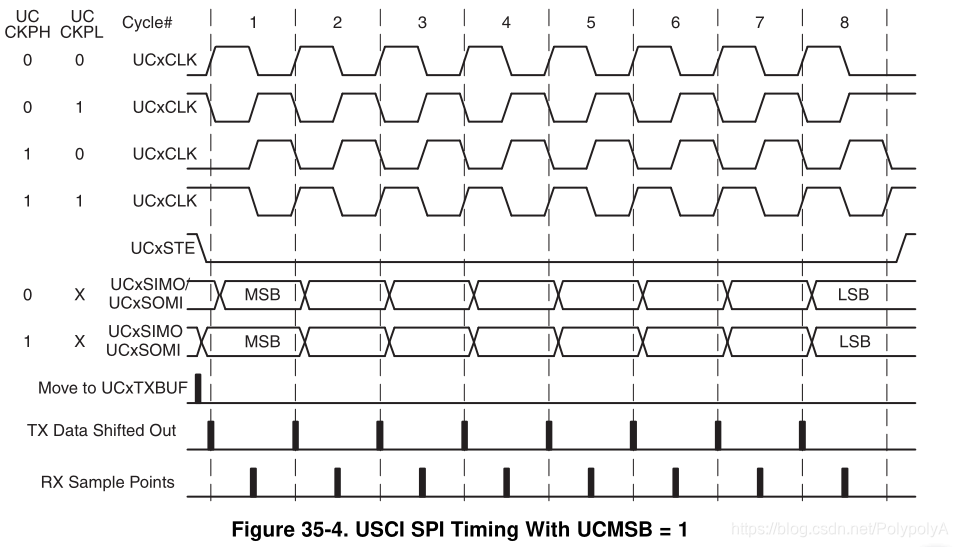

1.7极性与相位

 SPI有四种模式，区别是极性与相位，可以简单认为是上沿或下沿时传输或接收数据的区别。
 具体了解可以到这个博客https://www.cnblogs.com/shangdawei/p/4752476.html
 这个里面讲的十分清楚
 我们只需要注意这个里面的UCCKPH UCCKPL，这决定了数据如何传输。在看元件的数据手册的时候，需要观察给的时序图，确定具体如何配置。
1.8中断
 中断基本类似于UART，之前写UART时候提到过。

二、寄存器
 这个与UART需要配置的寄存器不太一样，但不一样的地方主要在CTL0上。
2.1UCAxCTL0
  UCCKPH、UCCKPL，时序配置。
  UCMSB:传送时从LSB还是MSB传送
  UC7BIT：选择七位数据还是八位数据
  UCMST：选择主机还是从机
  UCMODEx：三管脚四管脚模式选择
  UCSYNC：通信模式，0为异步通信（UART）
            1为同步通信（SPI）
       这个时候就必须要把其配置为1了
  其他的比较简单就不再赘述。
三、代码什么的可以看下例程。
例程也比较简单，可以使用两个430单片机进行SPI通讯实验。
（过几天可能会放一个具体的实例）

/*
MSP430F55xx_uscia0_spi_09
主机模式
主机发送一个数据，从机返回，用LED来表征
*/
#include <msp430.h>

unsigned char MST_Data,SLV_Data;
unsigned char temp;

int main(void)
{
  volatile unsigned int i;

  WDTCTL = WDTPW+WDTHOLD;                   // Stop watchdog timer

  P1OUT |= 0x02;                            // Set P1.0 for LED
                                            // Set P1.1 for slave reset
  P1DIR |= 0x03;                            // Set P1.0-2 to output direction
  P3SEL |= BIT3+BIT4;                       // P3.3,4 option select
  P2SEL |= BIT7;                            // P2.7 option select

  UCA0CTL1 |= UCSWRST;                      // **Put state machine in reset**
  UCA0CTL0 |= UCMST+UCSYNC+UCCKPL+UCMSB;    // 3-pin, 8-bit SPI master
                                            // Clock polarity high, MSB
  UCA0CTL1 |= UCSSEL_2;                     // SMCLK
  UCA0BR0 = 0x02;                           // /2
  UCA0BR1 = 0;                              //
  UCA0MCTL = 0;                             // No modulation
  UCA0CTL1 &= ~UCSWRST;                     // **Initialize USCI state machine**
  UCA0IE |= UCRXIE;                         // Enable USCI_A0 RX interrupt

  P1OUT &= ~0x02;                           // Now with SPI signals initialized,
  P1OUT |= 0x02;                            // reset slave

  for(i=50;i>0;i--);                        // Wait for slave to initialize

  MST_Data = 0x01;                          // Initialize data values
  SLV_Data = 0x00;                          //

  while (!(UCA0IFG&UCTXIFG));               // USCI_A0 TX buffer ready?
  UCA0TXBUF = MST_Data;                     // Transmit first character

  __bis_SR_register(LPM0_bits + GIE);       // CPU off, enable interrupts
}

#if defined(__TI_COMPILER_VERSION__) || defined(__IAR_SYSTEMS_ICC__)
#pragma vector=USCI_A0_VECTOR
__interrupt void USCI_A0_ISR(void)
#elif defined(__GNUC__)
void __attribute__ ((interrupt(USCI_A0_VECTOR))) USCI_A0_ISR (void)
#else
#error Compiler not supported!
#endif
{
  volatile unsigned int i;

  switch(__even_in_range(UCA0IV,4))
  {
    case 0: break;                          // Vector 0 - no interrupt
    case 2:                                 // Vector 2 - RXIFG
      while (!(UCA0IFG&UCTXIFG));           // USCI_A0 TX buffer ready?

      if (UCA0RXBUF==SLV_Data)              // Test for correct character RX'd
        P1OUT |= 0x01;                      // If correct, light LED
      else
        P1OUT &= ~0x01;                     // If incorrect, clear LED

      MST_Data++;                           // Increment data
      SLV_Data++;
      UCA0TXBUF = MST_Data;                 // Send next value

      for(i = 20; i>0; i--);                // Add time between transmissions to
                                            // make sure slave can process information
      break;
    case 4: break;                          // Vector 4 - TXIFG
    default: break;
  }
}

//

/*
MSP430F55xx_uscia0_spi_10
从机模式
将主机传来的数据发送回去
*/
#include <msp430.h>

int main(void)
{
  WDTCTL = WDTPW+WDTHOLD;                   // Stop watchdog timer

  while(!(P2IN&0x80));                      // If clock sig from mstr stays low,
                                            // it is not yet in SPI mode
  P3SEL |= BIT3+BIT4;                       // P3.3,4 option select
  P2SEL |= BIT7;                            // P2.7 option select
  UCA0CTL1 |= UCSWRST;                      // **Put state machine in reset**
  UCA0CTL0 |= UCSYNC+UCCKPL+UCMSB;          // 3-pin, 8-bit SPI slave,
                                            // Clock polarity high, MSB
  UCA0CTL1 &= ~UCSWRST;                     // **Initialize USCI state machine**
  UCA0IE |= UCRXIE;                         // Enable USCI_A0 RX interrupt

  __bis_SR_register(LPM4_bits + GIE);       // Enter LPM4, enable interrupts
}

// Echo character
#if defined(__TI_COMPILER_VERSION__) || defined(__IAR_SYSTEMS_ICC__)
#pragma vector=USCI_A0_VECTOR
__interrupt void USCI_A0_ISR(void)
#elif defined(__GNUC__)
void __attribute__ ((interrupt(USCI_A0_VECTOR))) USCI_A0_ISR (void)
#else
#error Compiler not supported!
#endif
{
  switch(__even_in_range(UCA0IV,4))
  {
    case 0:break;                             // Vector 0 - no interrupt
    case 2:                                   // Vector 2 - RXIFG
      while (!(UCA0IFG&UCTXIFG));             // USCI_A0 TX buffer ready?
      UCA0TXBUF = UCA0RXBUF;
      break;
    case 4:break;                             // Vector 4 - TXIFG
    default: break;
  }
}
