STM32F407 USART串口通信介绍(普中开发板)

声明:文章部分图片引自网络,如若侵权立即删帖致歉

USART与UART

USART全称为同步异步收发器,而UART仅仅为异步收发器

全双工,半双工,单工

全双工:就像我们现在用的手机电话,我既能听到你的声音,还能在听到声音的时候说话
半双工:对讲机,你说话我只能听,我说话你只能听
单工:我能说话你不能说话,你只能听,设定好了永远就只能听,不可能说话(这里面的说话与否对应着数据传输)

RS232

串口通信有很多接口标准
RS-232C有DB25和DB9这两种,分别对应25针和9针,目前使用最多的是9针,连接器的每个插针排列方式都有明确的定义,公头和母头的定义顺序是不一样的

1、TXD RXD数据线上
逻辑1的电平为-3~-15V
逻辑0的电平为3~15V 可见与我们平时所见到的TTL电平是相反的
2、在RTS、CTS、DSR、DTR、DCD等控制线上
信号有效为3~15V
信号无效为-3~-15V
3、两个通信设备之间要共地,发送口对接收口,接收口对发送口

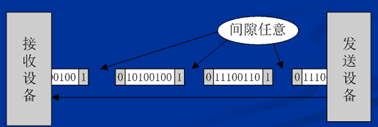

异步通信

异步通信是以字符(构成的帧)进行传输的,字符与字符之间的间隔是任意的,即每个帧之间相隔多少时间传输我们是不管的,但是字符内部,各个位是以固定的时间传送的
总的来说异步通信简单开销小,但是传输效率低
在这里插入图片描述

串口通信库函数配置

1、首先串口是在GPIO上的,所以我们得开启对应的GPIO和USART时钟
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE); //使能GPIOA时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);//使能USART1时钟
2、接下来是配置GPIO的复用功能

GPIO_PinAFConfig(GPIOA,GPIO_PinSource9,GPIO_AF_USART1); //GPIOA9复用为USART1
GPIO_PinAFConfig(GPIOA,GPIO_PinSource10,GPIO_AF_USART1); //GPIOA10复用为USART1
3、初始化串口参数,包含波特率、字长、奇偶校验等参数


void USART_Init(USART_TypeDef* USARTx, USART_InitTypeDef*
USART_InitStruct);
typedef struct
{
  uint32_t USART_BaudRate;            //波特率
  uint16_t USART_WordLength;          //字长
  uint16_t USART_StopBits;            //停止位
  uint16_t USART_Parity;              //校验位
  uint16_t USART_Mode;                //USART模式
  uint16_t USART_HardwareFlowControl; //硬件流控制
} USART_InitTypeDef;
4、同时不要忘记对GPIO的初始化+使能和USART的使能(GPIO初始化记得选复用模式)

综合库函数配置代码如下:

#include "usart.h"

/*******************************************************************************
* 函 数 名         : USART1_Init
* 函数功能		   : USART1初始化函数
* 输    入         : bound:波特率
* 输    出         : 无
*******************************************************************************/
void USART1_Init(u32 bound)
{
   //GPIO端口设置
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE); //使能GPIOA时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);//使能USART1时钟

	//串口1对应引脚复用映射
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource9,GPIO_AF_USART1); //GPIOA9复用为USART1
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource10,GPIO_AF_USART1); //GPIOA10复用为USART1

	//USART1端口配置
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9|GPIO_Pin_10 ; //GPIOA9与GPIOA10
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;//复用功能
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;	//速度50MHz
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //上拉
	GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PA9,PA10


   //USART1 初始化设置
	USART_InitStructure.USART_BaudRate = bound;//波特率设置
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式
	USART_Init(USART1, &USART_InitStructure); //初始化串口1

	USART_Cmd(USART1, ENABLE);  //使能串口1

	USART_ClearFlag(USART1, USART_FLAG_TC);

	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启相关中断//开启的是接收完成中断

	//Usart1 NVIC 配置
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;//串口1中断通道
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3;//抢占优先级3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority =3;		//子优先级3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器、
}

/*******************************************************************************
* 函 数 名         : USART1_IRQHandler
* 函数功能		   : USART1中断函数
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/
void USART1_IRQHandler(void)                	//串口1中断服务程序
{
	u8 r;
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //接收中断
	{
		r =USART_ReceiveData(USART1);//(USART1->DR);	//读取接收到的数据
		USART_SendData(USART1,r);
		while(USART_GetFlagStatus(USART1,USART_FLAG_TC) != SET);
	}
	USART_ClearFlag(USART1,USART_FLAG_TC);
}
