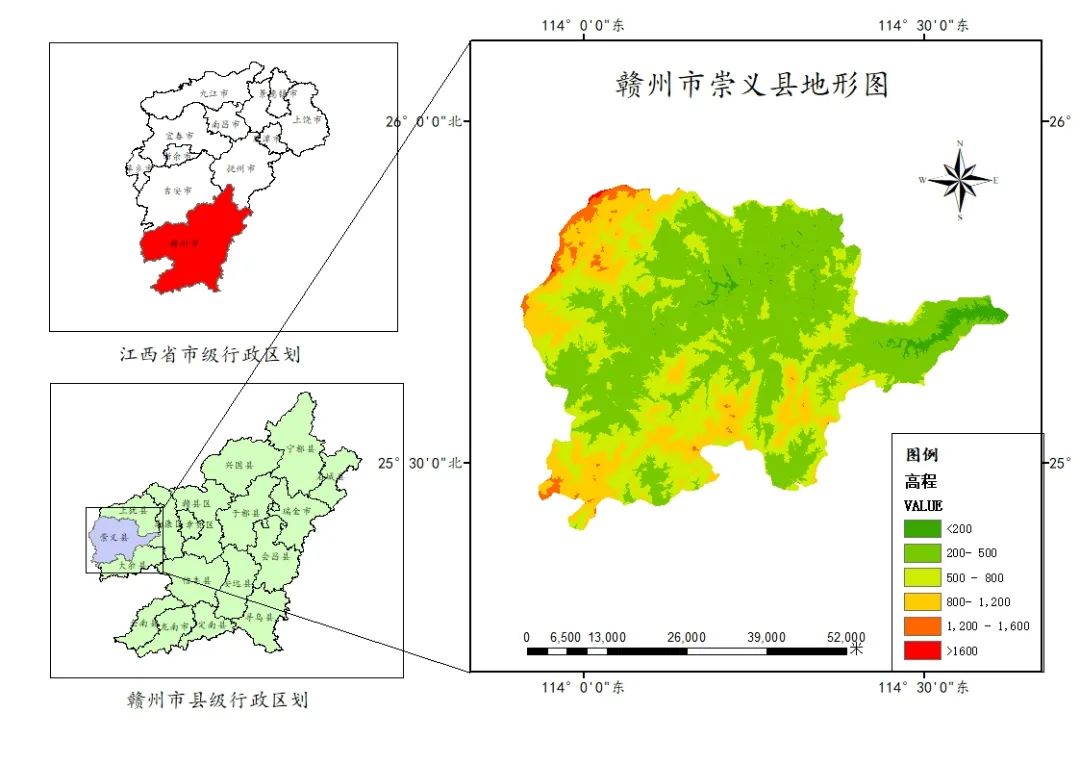

作为一名地理人,在写论文的时候难免要制作研究区域地图,如何运用GIS软件制作一幅看起来比较精致的研究区域图?这个问题也是小编长期苦苦求索的。今天,小编以制作简单的《江西省赣州市崇义县地形图》为例,通过一期视频,与大家一起分享近几天的学习心得。
视频链接地址:叮咚!听说你还不会制作研究区域图以一期视频回顾简单的研究区域图制作https://mp.weixin.qq.com/s/WtGuJ4dQL6N9_pAJ50Z5HA
看完视频后,我们来小结一下。

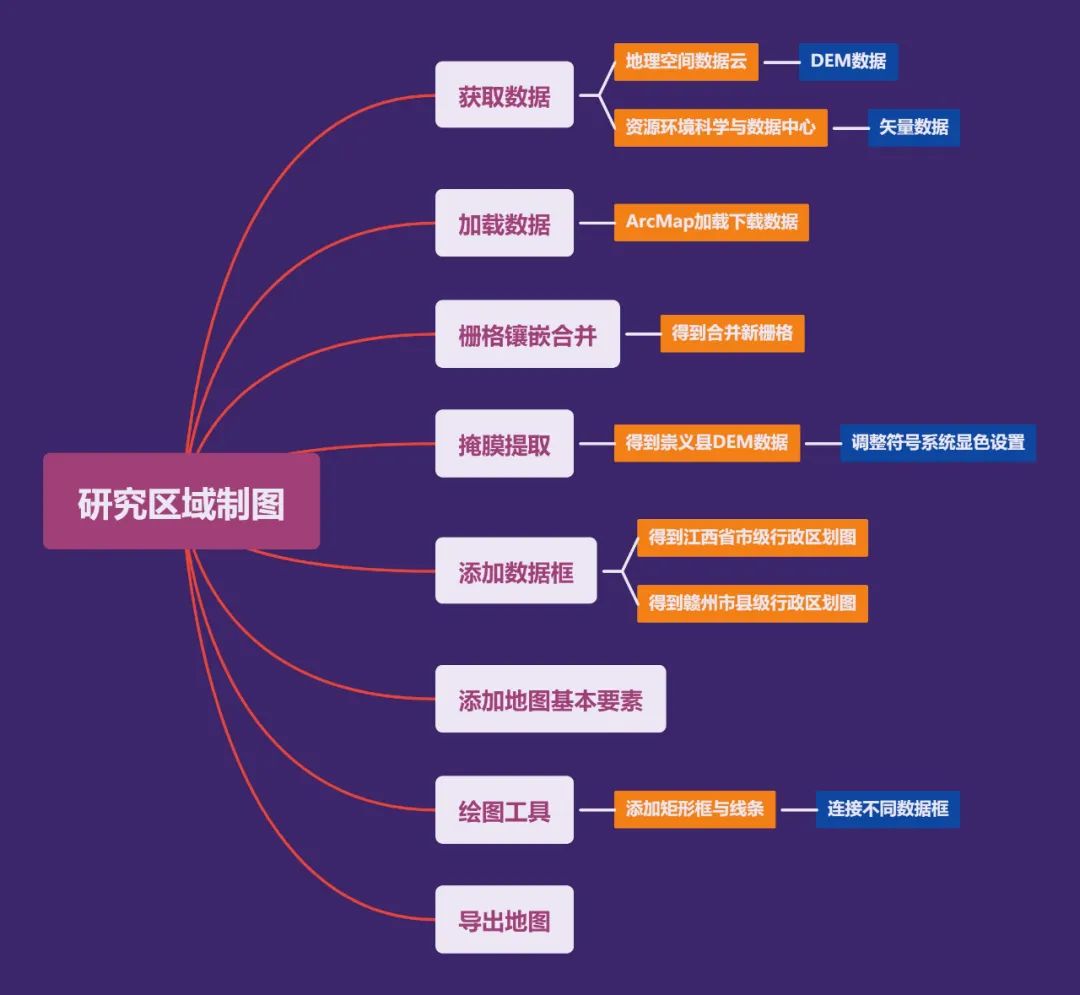

先来看看整体思路:
按部就班,其实制作一幅研究区域图,也并不复杂,只要大家多尝试,一定能获得满意的结果。

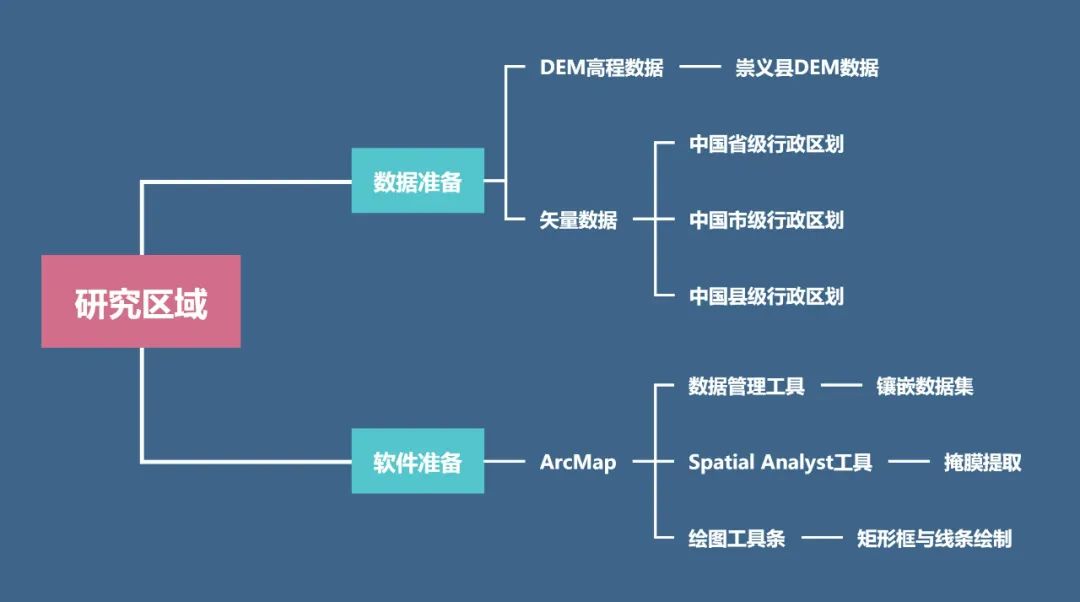

在正式进入制图之前,我们需要做一些看似简单的准备工作:

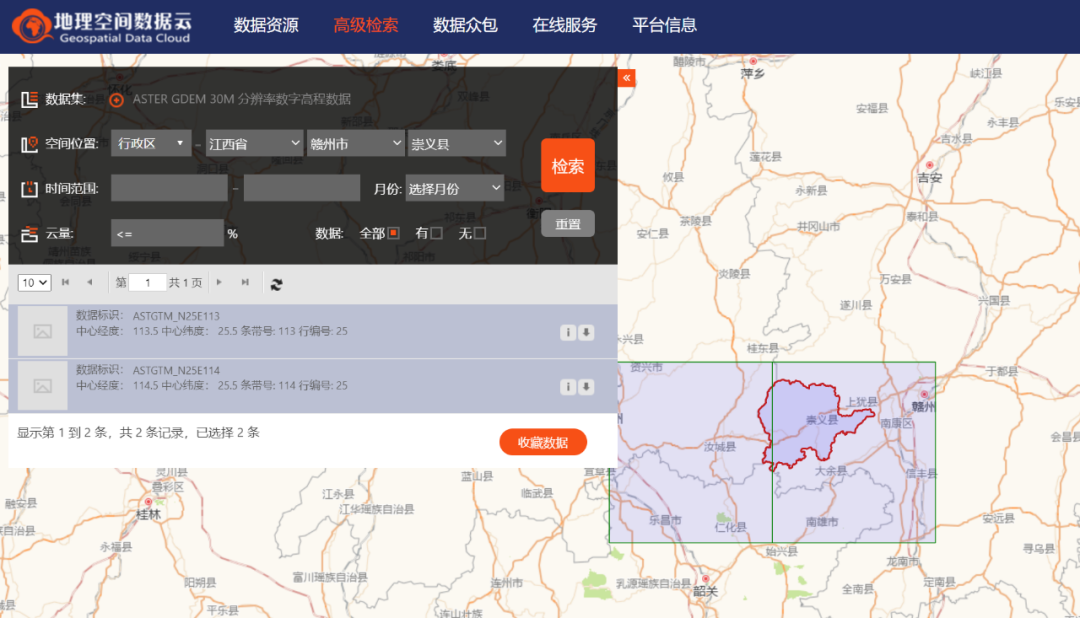

关于数据的获取,小编在此强烈推荐“地理空间数据云”,该数据中心汇集了全球海量的免费遥感数据,比如DEM数据,Landsat卫星数据,MODIS相关数据产品,以及国内的卫星数据产品,可以基本满足常规的制图需求。当然,在使用数据中心的资源之前,也需要各位注册专属账号,注册账号成功便可以下载相关数据。
关于矢量数据的获取,可以关注网站“中国科学院资源环境科学与数据中心”,“国家冰川冻土沙漠科学数据中心”等相关网站,成功注册账号后,可以下载一些相关的shp文件,也可以关注“水经注GIS”、“地球很高级”等公众号,也会定期有数据分享。
数据的获取也是一件很麻烦的事情,在此,小编也希望各位朋友能够分享一些比较好的数据获取渠道,谢谢你们!
软件主要使用ArcMap10.8,主要使用的工具已经在思维导图上给出。

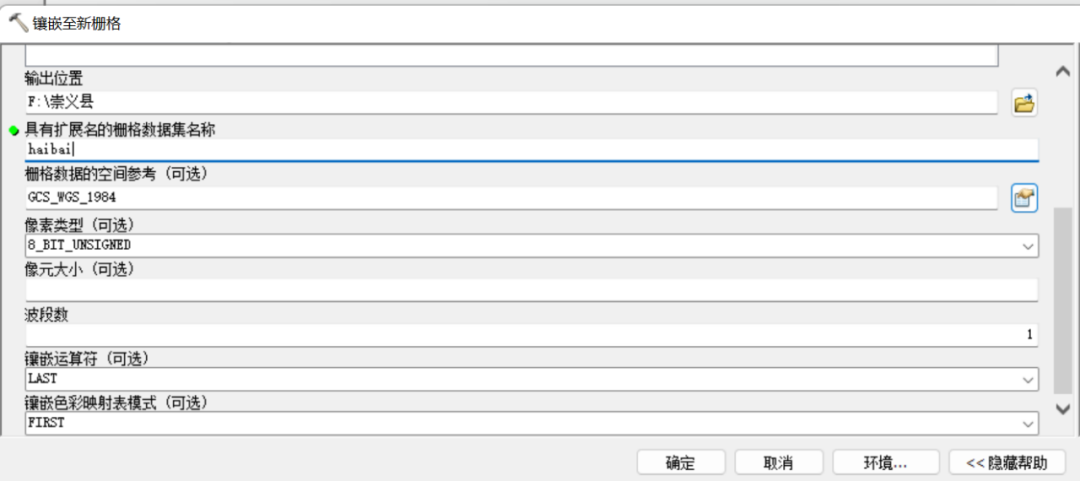

镶嵌操作合并数据集,消除边界感。在使用该工具时,需要设置好坐标系,波段数的填写依据本人想依照哪张影像作为参照,可以通过图层属性查找数据集的波段数,在此小编下载的数据波段数都是1,因此填写为1。

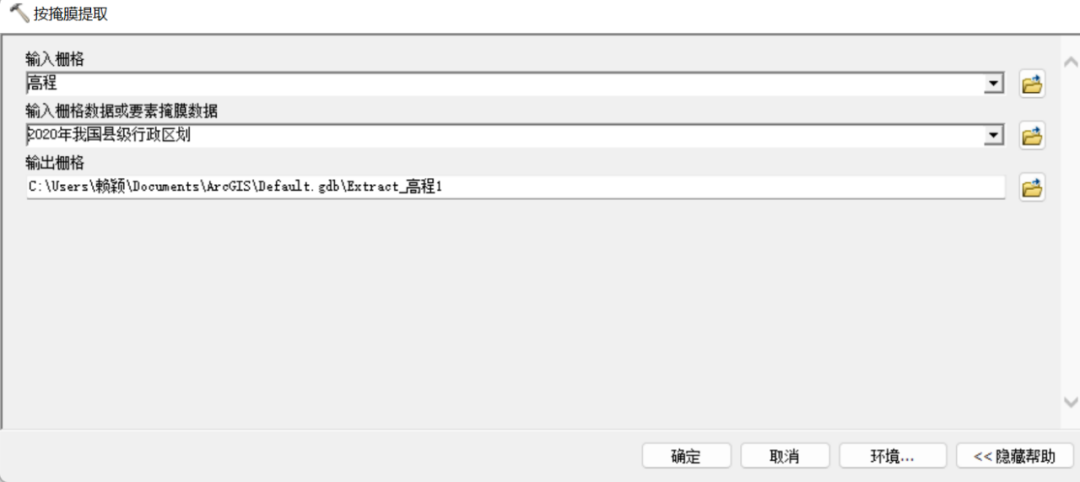

使用Spatial Analyst工具条中的掩膜提取工具,配合相关的矢量边界数据,获得我们想要区域数据。如果你想要获得矩形、圆形等任意边界的区域数据,可以采用新建ShapeFile文件的形式,新建面要素,在原区域绘制形状后再巧妙利用该工具完成裁剪。
绘图工具条主要起的作用是在布局视图下绘制相关形状,形成数据框之间的联系,主图和副图之间相互配合,协调整张地图幅面,突出主体的同时也能够体现研究区域的大环境背景效果。当然,此处需要提醒大家,如果采用中国地图作为副图,那么必须标清楚九段线的位置,中国的领土,一块都不能少!
最后的地图基本要素的添置,大家可以依据自身审美,同时结合大众审美,选择合适的配色方案,配置好图例、比例尺、指北针、地图名称等地图的基本要素,这样,一张较为规范的研究区域地图就制作完成了。
当然,由于小编水平能力有限,目前制作的这张地图,还有很多缺陷,也不够精致,后续通过进一步学习,我们一起完善吧!
最后,希望本期分享对大家的学习地理,熟悉ArcGIS软件有所帮助。疏漏之处,还望各位朋友批评指正,我们一起进步!
