ArcGIS绘制研究区地图关键技巧

目录

1、选择视图为布局视图

2、设置投影（如有需要可设置，也可不设置）

3、轮廓线宽设置

4、调整布局大小

5、设置更多的数据框建立联系

6、插入线段、文字等信息

7、指北针、比例尺、插入文本

8、添加标注要素

9、添加经纬度

10、编辑图层文字

---

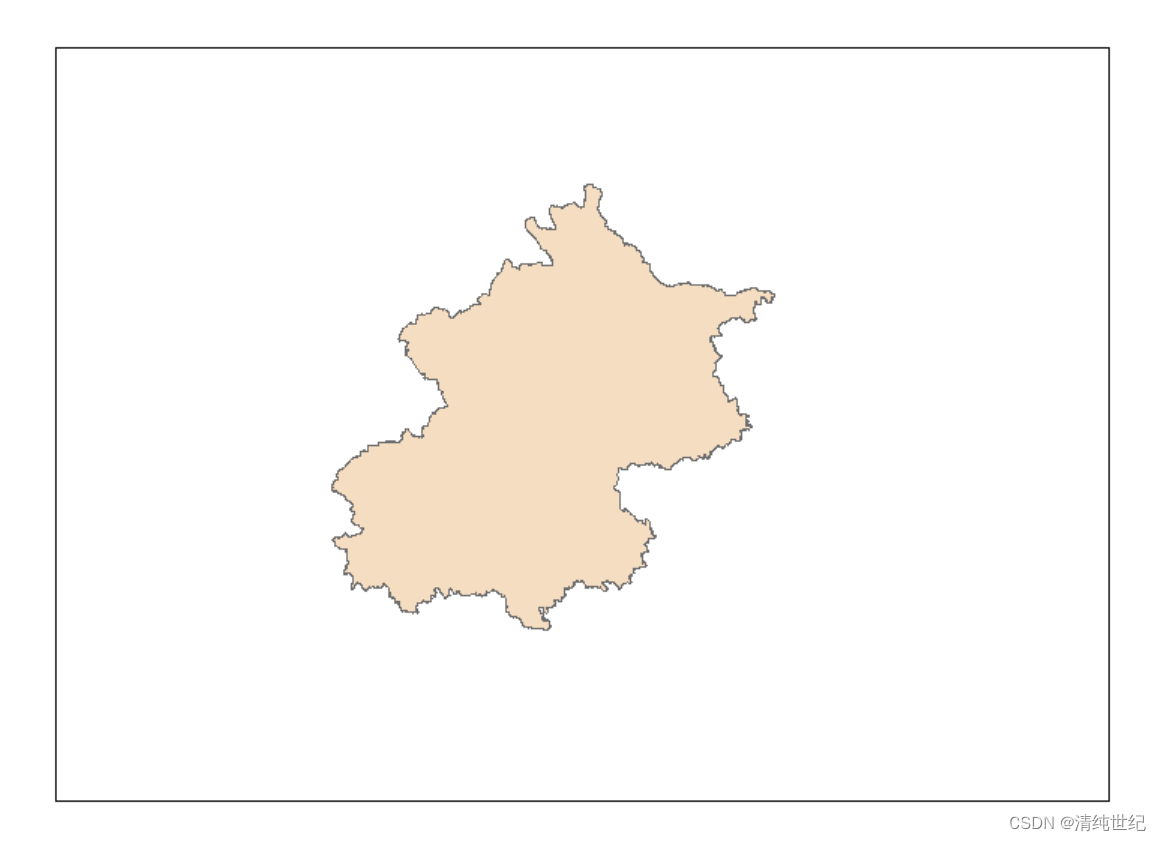

1、选择视图为布局视图

该视图是用于绘制研究区域出图的视图。

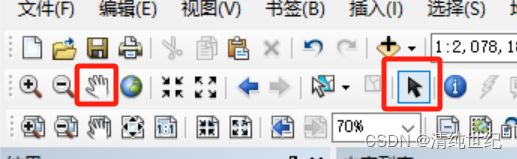

在该视图下，移动区域图，选择工具栏中的抓手，移动整个布局，选择箭头。

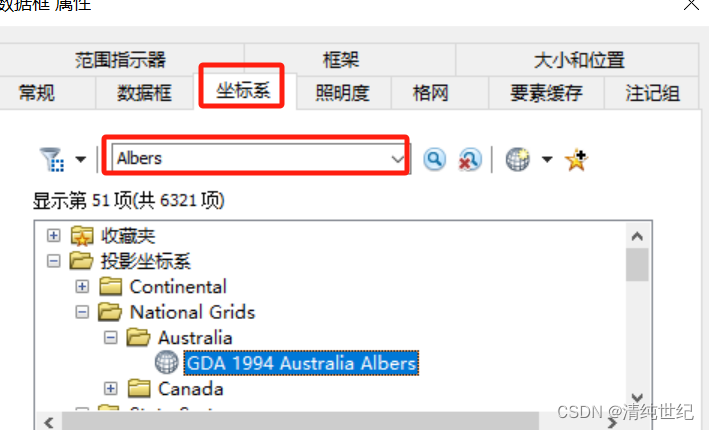

2、设置投影（如有需要可设置，也可不设置）

右键图层选择属性，坐标系。（自己选择合适的投影坐标，例如Albers投影）

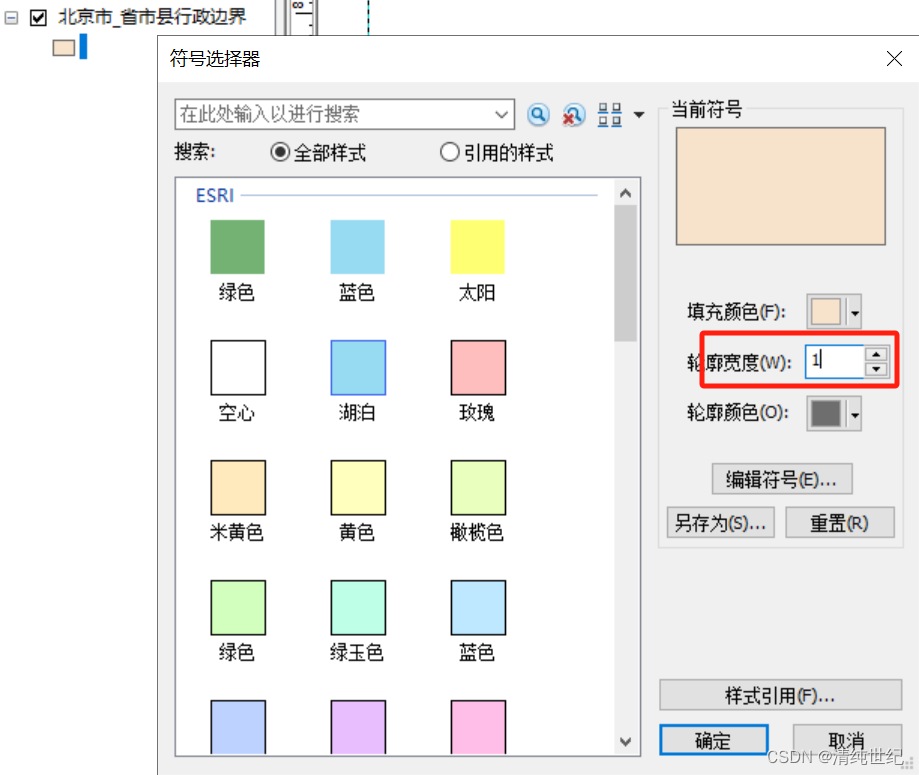

3、轮廓线宽设置

左键双击图层，设置轮廓

4、调整布局大小

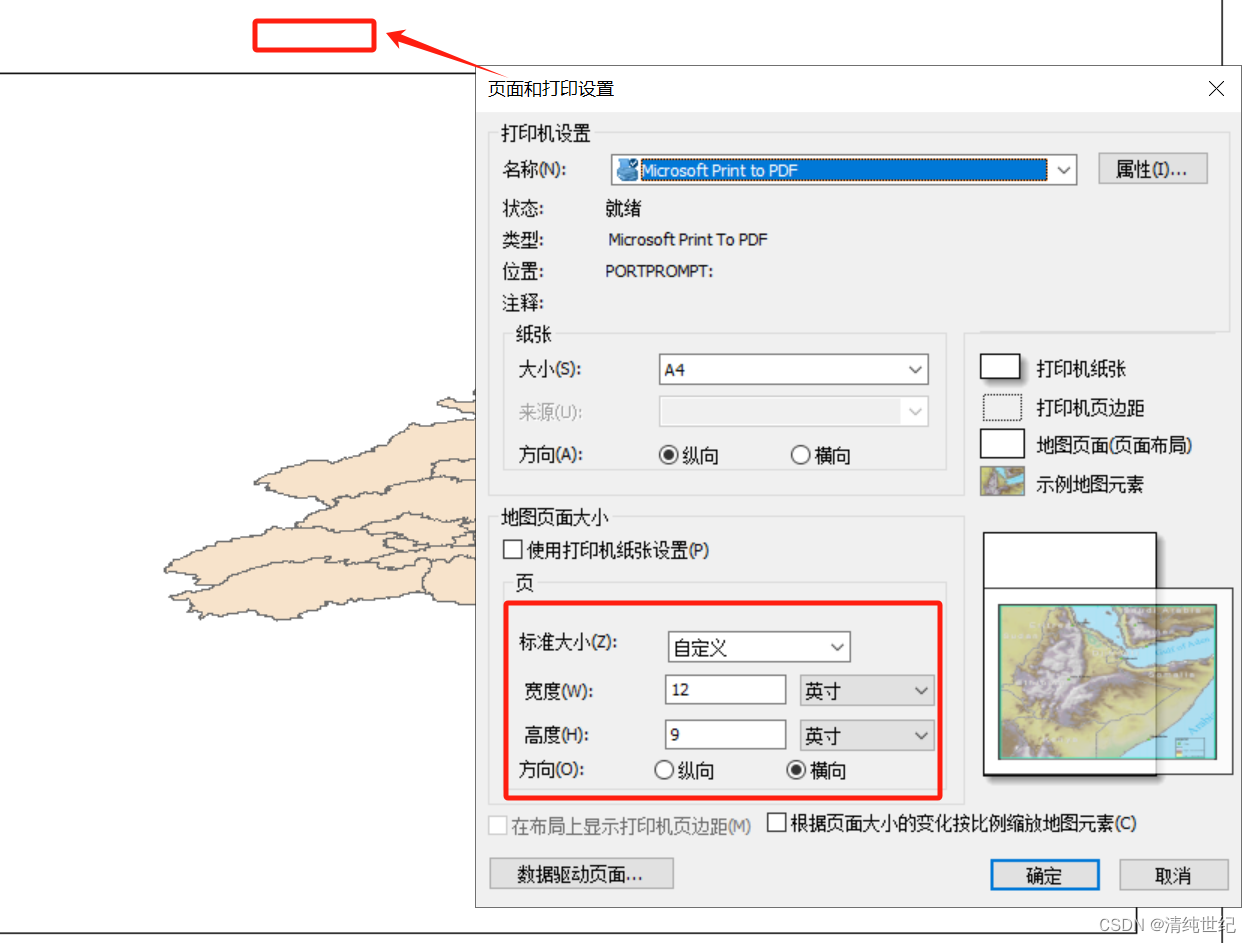

右键地图画布之外的空白地，选择页面和打印设置

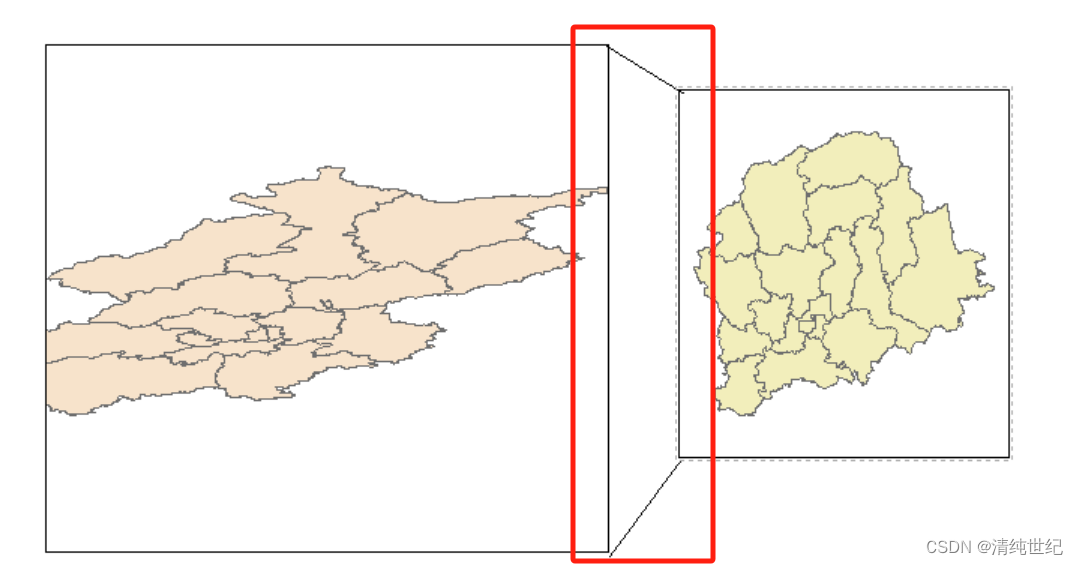

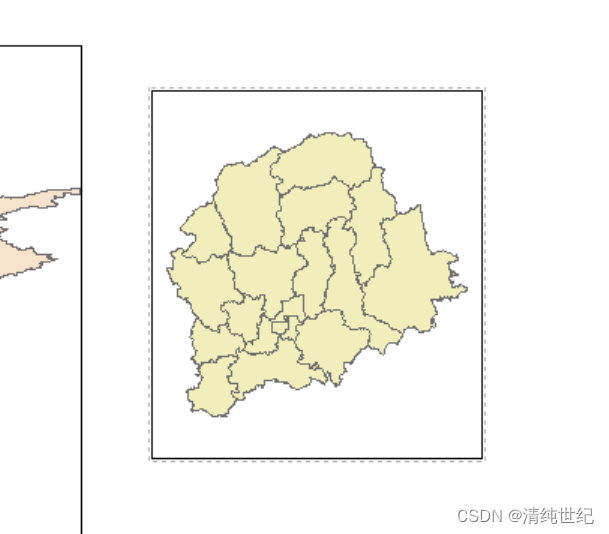

5、设置更多的数据框建立联系

工具栏插入中，选择数据框

然后直接将需要的研究区域图拖进去

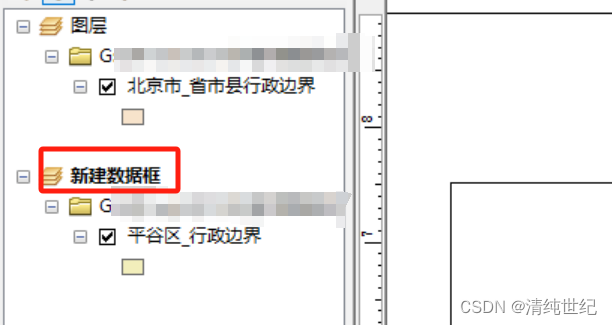

注意：对哪个数据库操作，需要先激活。激活后，该数据库字体会被加粗。（激活：右键该数据框名字，选择激活。或者点击该数据框也可以）

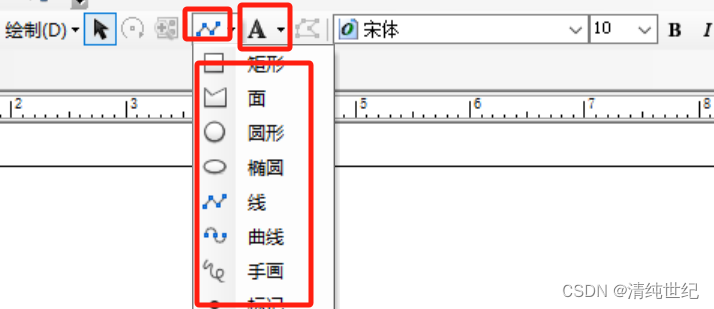

6、插入线段、文字等信息

在工具栏中（对于线段，双击确认）

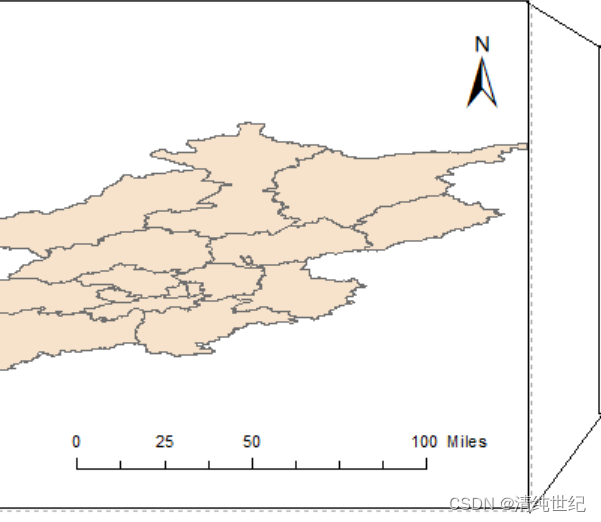

7、指北针、比例尺、插入文本

8、添加标注要素

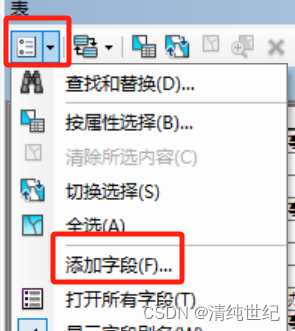

右键需要添加的图层，选择属性表，选择添加字段

设置类型为文本

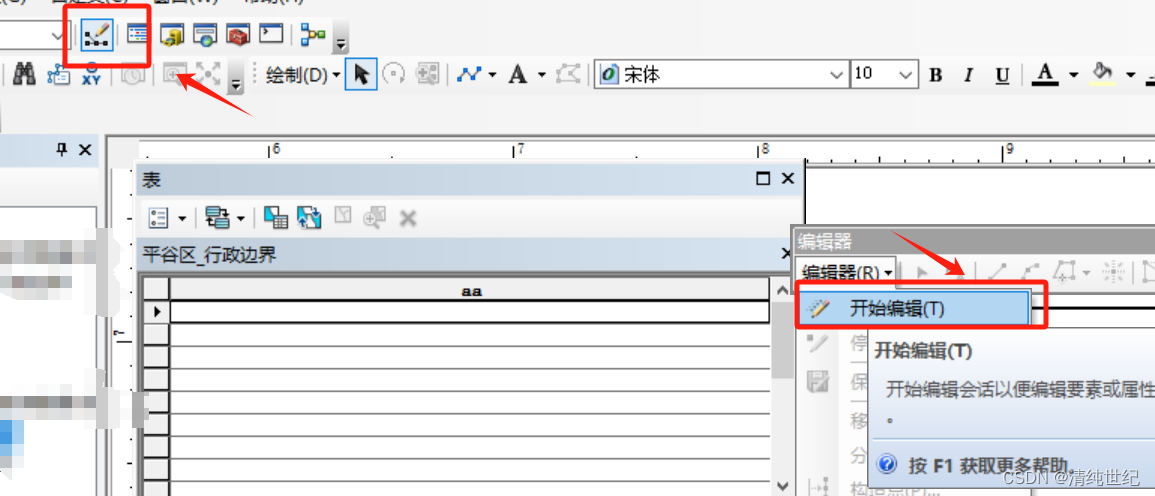

点击工具条，开始编辑

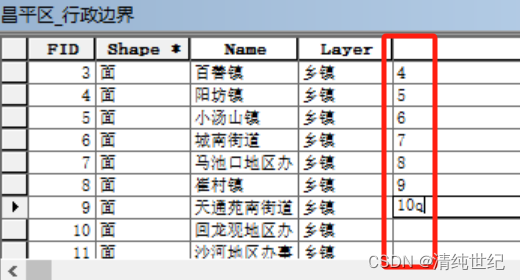

然后填入要素，可以先excel编辑好，复制过来。然后选择停止编辑

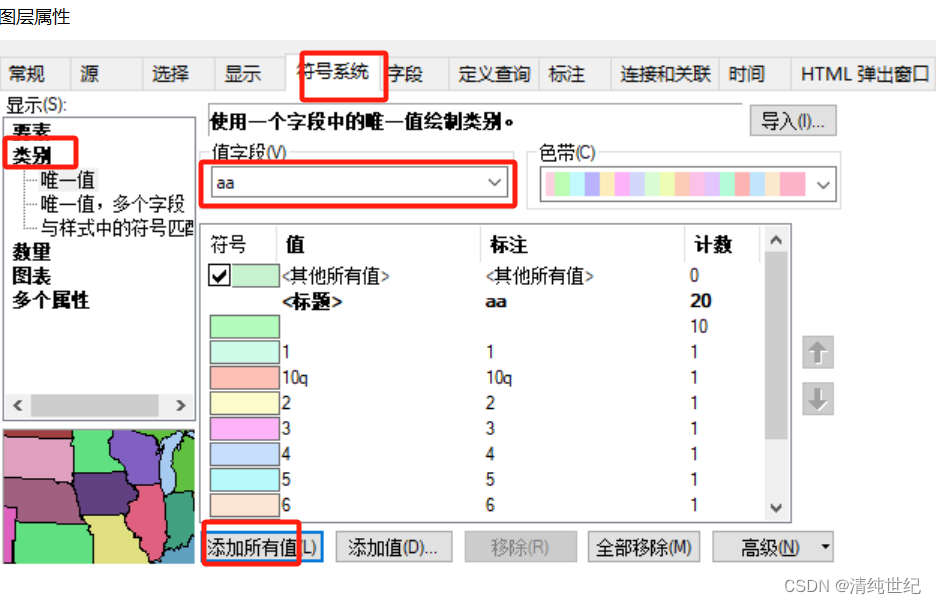

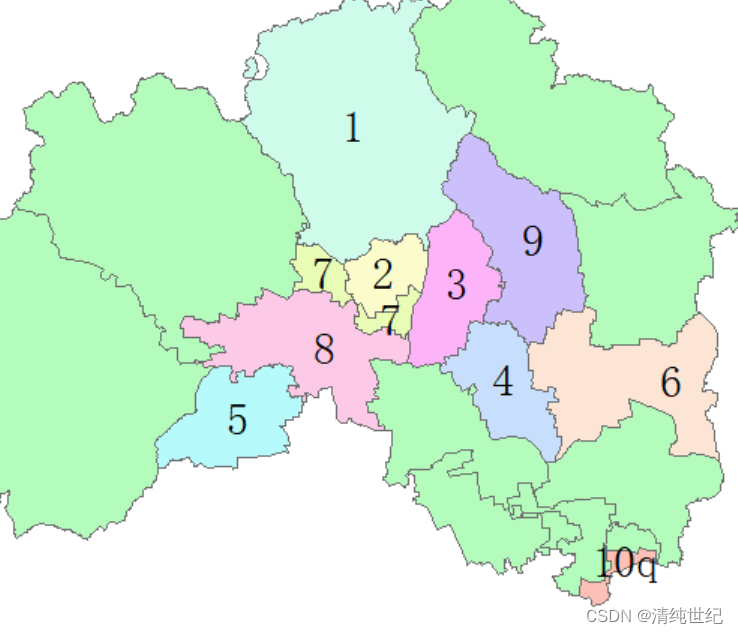

在图层属性里符号系统，可以设置颜色。标注里显示要素（注意选择标注此图层中的要素）

9、添加经纬度

在数据框属性中选择网格。建立网格后，将网格转为图形

选择网格图层，选择顺序，置于底层。（有时候选择了还是没效果，是因为之前的网格图层存在，删除即可）

10、编辑图层文字

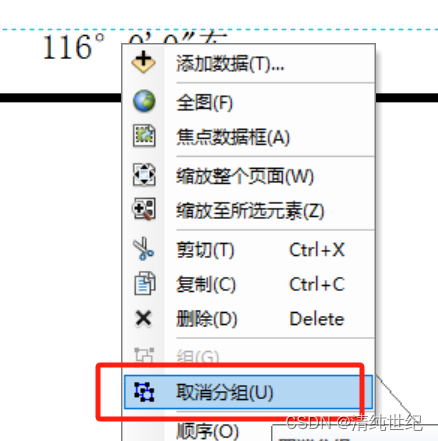

编辑网格经纬度、比例尺等文字信息。需要转为图层，然后选择右键取消分组才可编辑

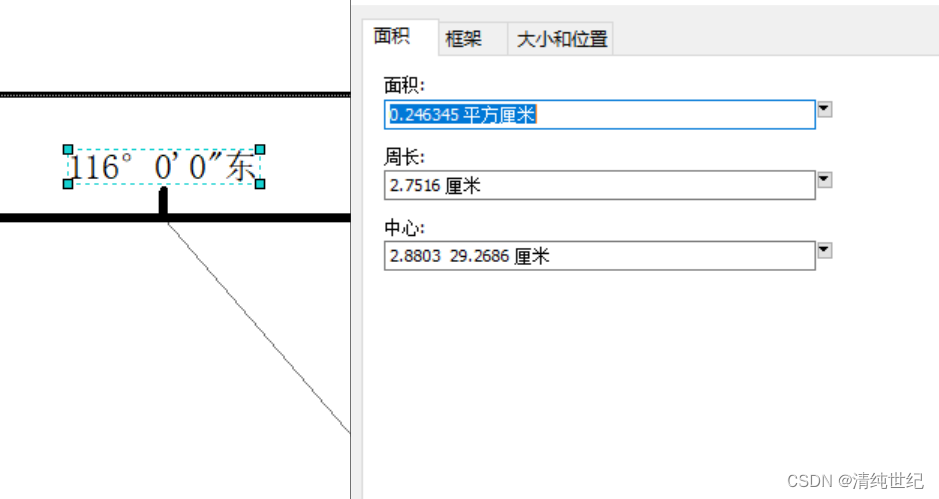

然后双击即可编辑

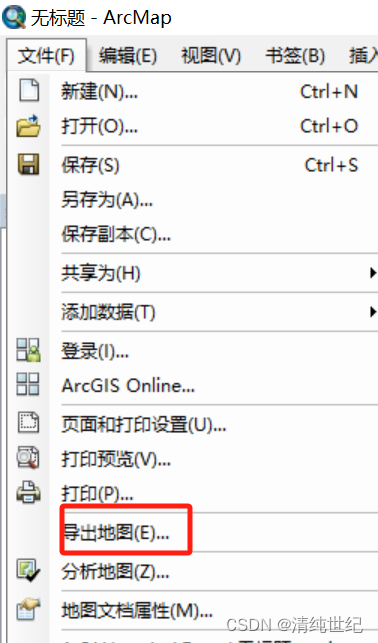

之后即可导出地图
