ENVI实战—一文教会你开展辐射校正和大气校正的方法

实验1：辐射校正

目的：在ENVI中，掌握辐射校正的方法

过程：

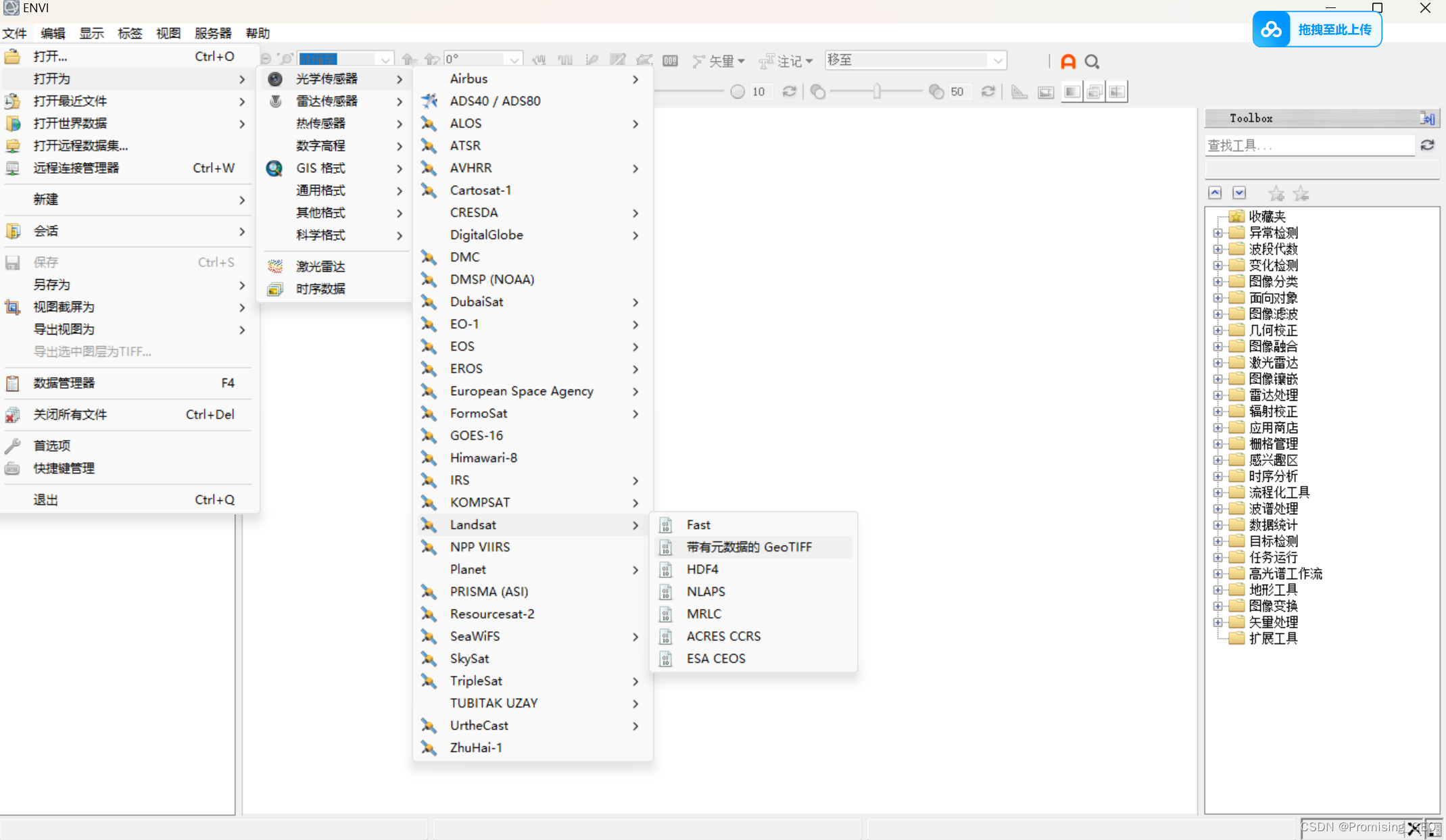

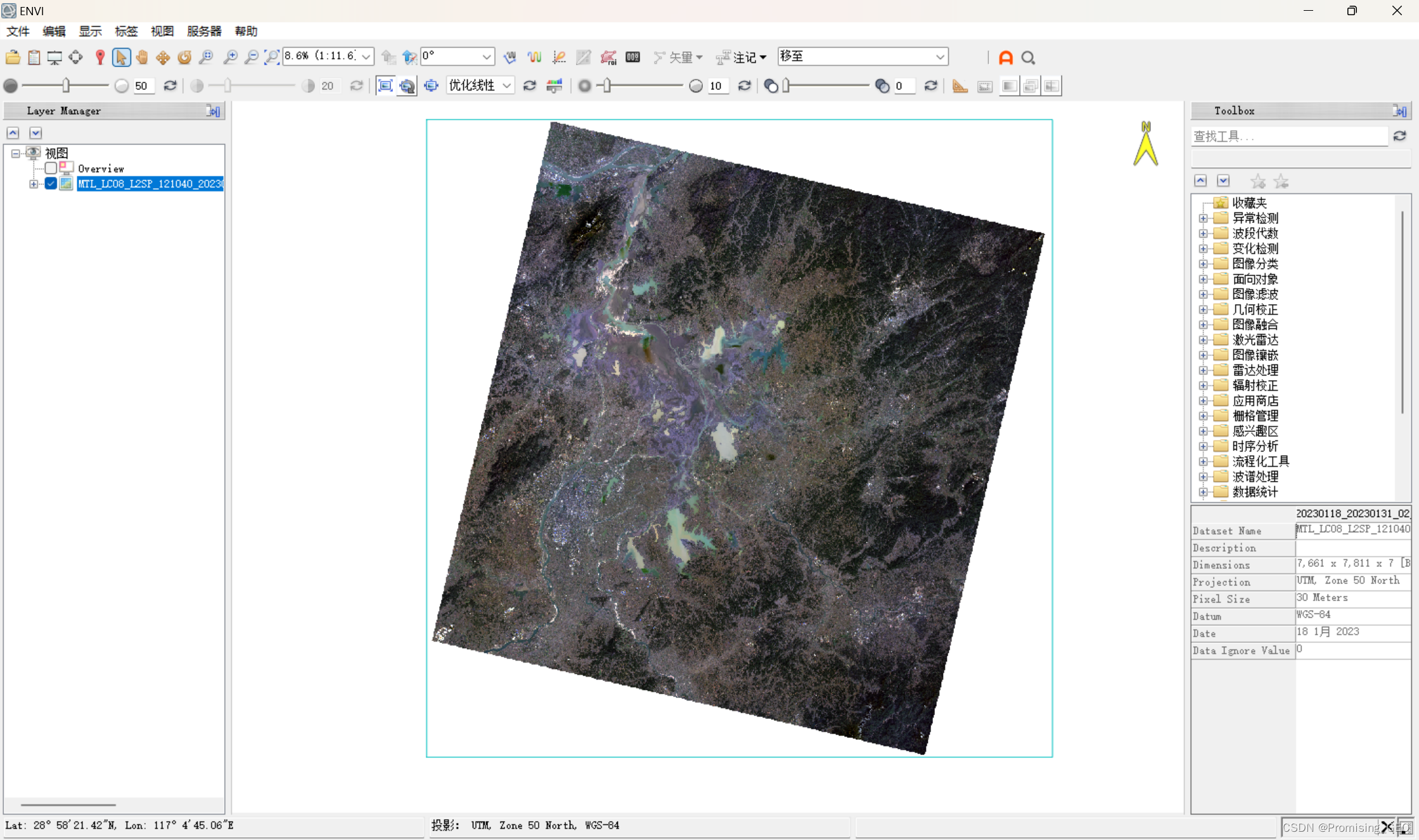

①导入影像：在ENVI中按照“文件→打开为→光学传感器→Landsat→带有元数据的GeoTIFF”的过程，打开多光谱数据（图1）。

 ②辐射校正：打开ENVI的工具箱，选择“辐射校正”工具箱，找到“辐射定标”后打开界面，选择输入导入的影像数据，点击“确定”。在弹出的“辐射定标”设置窗口中点击“应用FLAASH设置”，设置输出路径，点击确定，完成辐射定标结果的输出。



③对比结果：分别选择辐射校正前后的影像，右击图层，选择“剖面曲线”，点击“光谱曲线”工具，查看同一位置光谱取线的差异。

 结果：

下图反映了辐射定标前后，光谱曲线发生的变化。差异之处主要有：

①纵坐标的数值发生了较大改变，校正后的纵坐标反射率数值较小。经查阅资料后发现，应用FLAASH工具后，会根据每个波段的参考光谱对图像数据进行校正，从而将原始数据中每个波段的幅度值调整到参考光谱的幅度值。

②经过辐射校正后的光谱曲线折点变多，光谱曲线能够反映的更小波段区间的反射率数值的差异。

③辐射校正后的影像相较于辐射前的影像，整体亮度提高，地物之间的区分度提高。

实验2：大气校正1

目的：学会使用FLAASH大气校正工具开展大气校正

过程：

①导入影像：打开ENVI软件，选择“文件→打开”，将高光谱影像加载到界面中。

②打开工具：找到工具箱，选择“辐射校正→大气校正模块→FLAASH大气校正”，加载大气校正工具。（图1）

③参数调整：点击“Input Radiance Image”，选择高光谱数据，选择“read array.....”，点击确定，在文件夹中找到“...._gain.txt”，点击确定。



对参数进行调整，“Sensor Type”改为“AVIRIS”，“Sensor Altitude”改为20km，将“Ground Elevation”改为0.6，“Atmospheric Model”改为“U.S.Standard”，“Water Retrieval”改为“Yes”。

打开底部的“Hyperspectral settings”，进入高光谱参数设置，选择“Automatic selection”，点击确定。

打开“Advanced Settings”，进入高级设置，将输出的数据量现在在400M以内。

调整输出路径，最后点击应用，进行高光谱数据的大气校正。

结果：

图像输出的结果如图1所示

实验3：大气校正2

目的：学会使用QUAC快速大气校正工具对影响开展大气校正

过程：

①导入影像：打开ENVI，按照“文件→打开”，直接打开Landsat5的实验数据，加载至软件界面中。

②打开工具：按照“工具箱→辐射校正→大气校正模块→QUAC大气校正”的顺序打开大气校正工具（图2）。

在弹出的窗口中选择“虚拟栅格”。

③对比经大气校正前后的结果：分别右击校正前后的图层，选择剖面曲线，选择光谱曲线，显示二者之间的光谱曲线差异

结果：

图1与图2分别显示了二者之间在影像上的差异和光谱曲线的差异。，就光谱曲线而言，纵坐标的数值范围重新调整到了一个较小的区间。②经过辐射校正后的光谱曲线折点变多，光谱曲线能够反映的更小波段区间的反射率数值的差异。③大气校正后的影像在整体的亮度显示上存在差异。
