04.TFT_RGB接口时序分析

最新推荐文章于 2024-02-06 17:03:58 发布
最新推荐文章于 2024-02-06 17:03:58 发布
阅读量3.1k 收藏 16
点赞数 1
分类专栏： Linux驱动 文章标签： 驱动开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/QQ960054653/article/details/125223921
版权

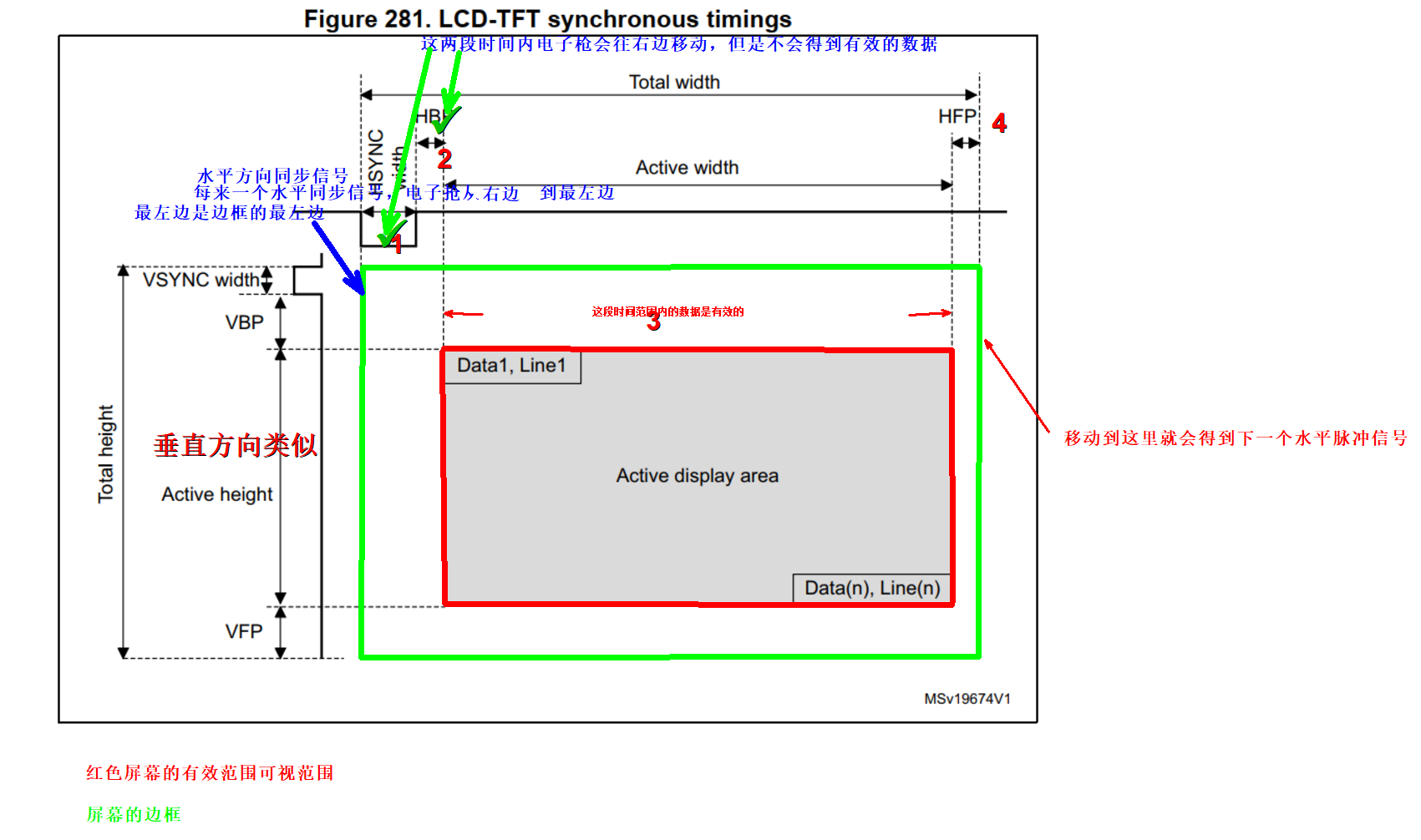

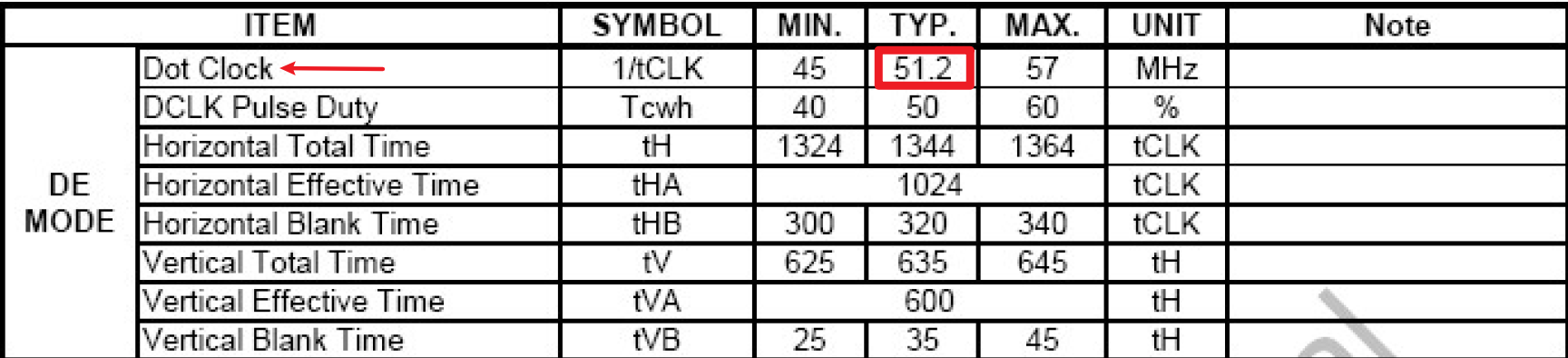

（1）DLCK:data clock 每来一个时钟电子枪移动一个像素，时钟的频率肯定不能太快或太慢

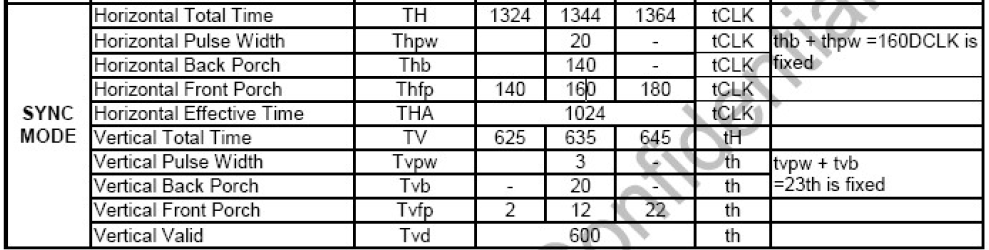

通过芯片手册发现，典型值：51.2MHz 最小45MHz,最大57MHz

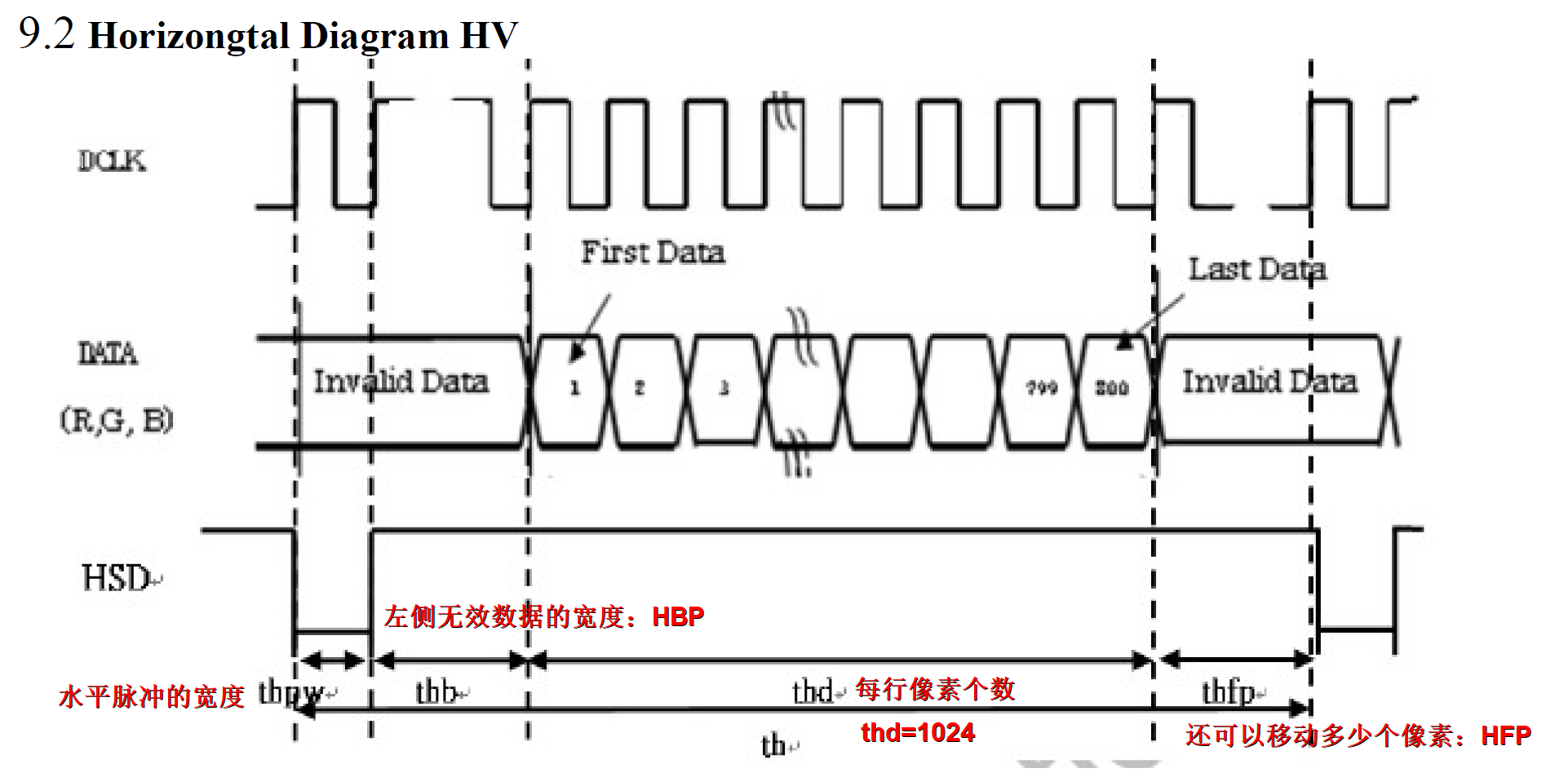

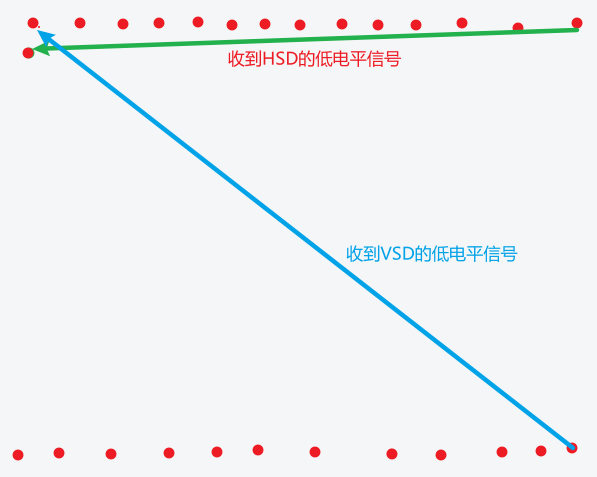

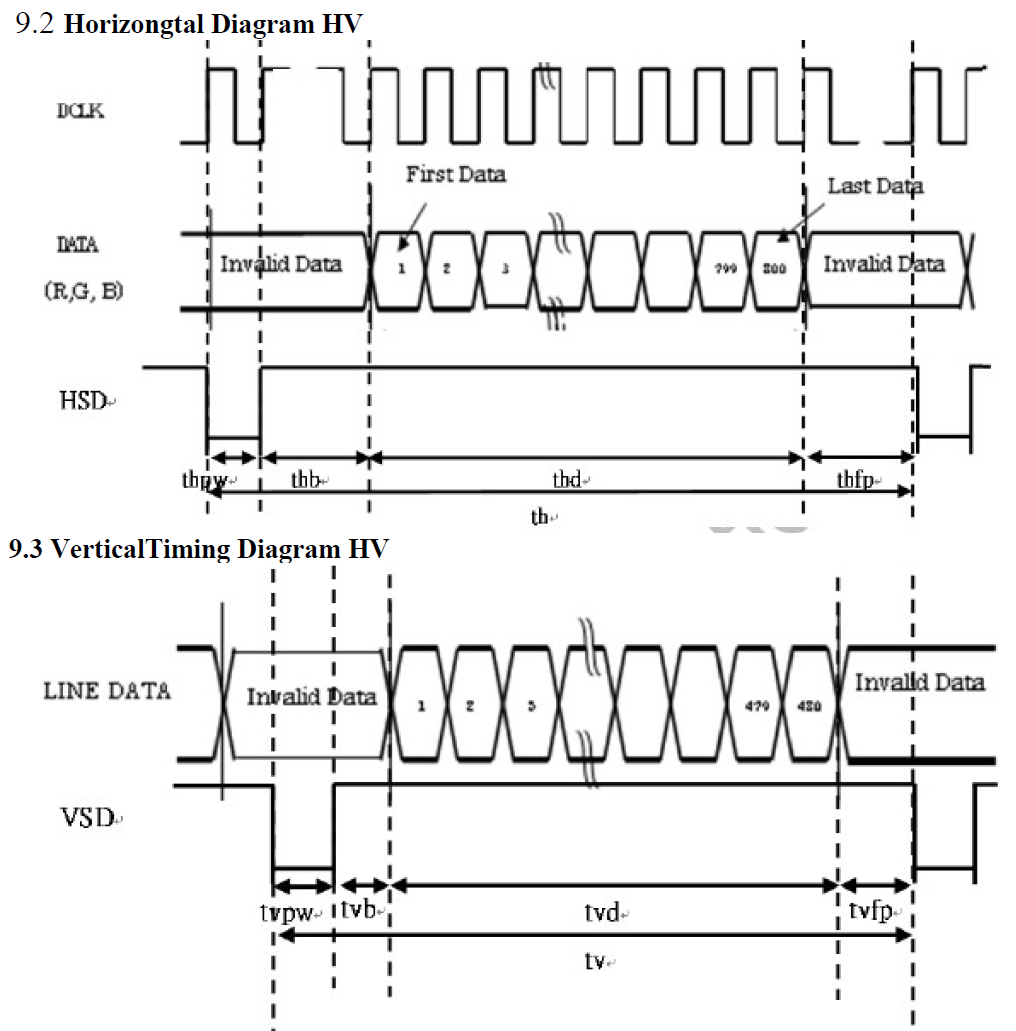

（2）当电子枪移动到最右边的时候，收到了一个HSD（HSYNC）的低电平信号就从最右边-->最左边

（3）当电子枪移动到最下边的时候，收到了一个VSD（VSYNC）的低电平信号就从右下边-->左下角

(4)颜色的数据来自RGB的三组线
